Cuadro de maniobra Rubn Adrin D P E
Cuadro de maniobra. Rubén Adrián D. P. E. -2 Sta. Catalina.
1. Aplicación. • Se instalará en cualquier tipo de puerta en la cual queramos automatizar su apertura y cierre mediante un motor eléctrico o brazo hidroneumático. • Su utilización es válida para puertas basculantes , correderas o batientes. 9/6/2021 Cuadro de maniobra. 2
2. Características del circuito. • La fuente de alimentación es de 5 V de tensión continua , con transformador externo. • El cerebro del circuito lo constituye el PIC 16 F 84. • Todas las entradas y salidas del cuadro se realizan mediante un conector de 13 terminales. • Contiene dos diodos led que indican cuando la puerta se está abriendo o cerrando. • Los demás componentes simplemente sirven para adaptar las entradas y salidas del cuadro. 9/6/2021 Cuadro de maniobra. 3
3. Esquema eléctrico. 9/6/2021 Cuadro de maniobra. 4
4. PCB´s del circuito. 9/6/2021 Cuadro de maniobra. 5

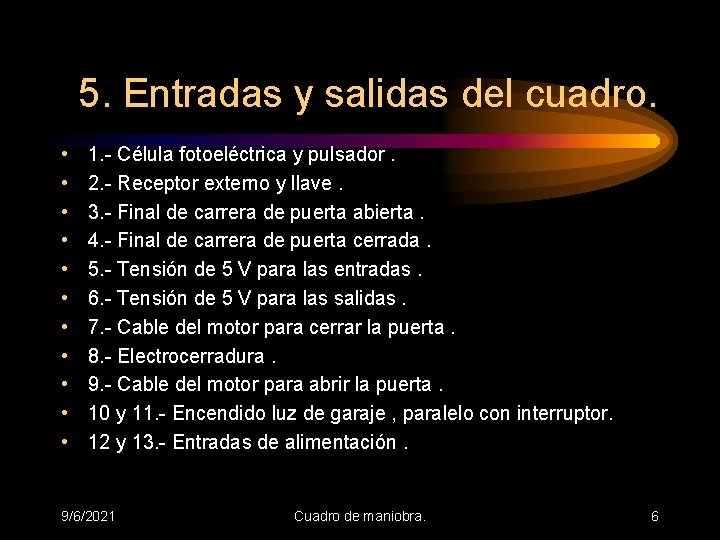

5. Entradas y salidas del cuadro. • • • 1. - Célula fotoeléctrica y pulsador. 2. - Receptor externo y llave. 3. - Final de carrera de puerta abierta. 4. - Final de carrera de puerta cerrada. 5. - Tensión de 5 V para las entradas. 6. - Tensión de 5 V para las salidas. 7. - Cable del motor para cerrar la puerta. 8. - Electrocerradura. 9. - Cable del motor para abrir la puerta. 10 y 11. - Encendido luz de garaje , paralelo con interruptor. 12 y 13. - Entradas de alimentación. 9/6/2021 Cuadro de maniobra. 6
