Câu 1: Công dụng của công tắc 3 cực là: A Đóng cắt mạch điện B Bảo vệ mạch điện C Chuyển mạch D Cả A và C Câu 2: Vẽ sơ đồ lắp đặt mạch điện hai công tắc hai cực điều khiển hai đèn ?

Sơ đồ lắp đặt mạch điện hai công tắc hai cực điều khiển hai đèn O A

Bài trước các em đã dùng hai công tắc hai cực điều khiển hai đèn. Nếu dùng một công tắc ba cực điều khiển hai đèn độc lập nhau được không, hoặc thay đổi màu sắc chiếu sáng trong căn phòng khác nhau ? Để lắp được mạch điện như thế, các em tìm hiểu trong tiết học hôm nay.

Tiết 25, 26, 27, 28 Thực hành : Bài 10. Tiết 25. Bài 10. LẮP MẠCH ĐIỆN MỘT CÔNG TẮC BA CỰC ĐIỀU KHIỂN HAI ĐÈN

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN Hiểu được nguyên lý làm việc của mạch điện một công tắc ba cực điều khiển hai đèn. 1 2 MỤ C T I Ê U 3 4 Vẽ được sơ đồ lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn. Lắp đặt mạch điện đúng yêu cầu kỹ thuật và đảm bảo tính thẩm mỹ. Đảm bảo an toàn điện. Và an toàn lao động. Chú ý giữ vệ sinh nơi TH để góp phần BVMT

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN NỘI DUNG BÀI HỌC I DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ 1 2 II DỤNG CỤ VẬT LIỆU - THIẾT BỊ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ 3 LẮP ĐẶT MẠCH ĐIỆN

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN I 1 DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ DỤNG CỤ * Kìm điện * Kìm tuốt dây * Dao nhỏ * Khoan tay * Bút thử điện * Tua vít

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN I DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ 1 DỤNG CỤ 2 VẬT LIỆU - THIẾT BỊ * Dây dẫn điện * Công tắc ba cực * Giấy ráp * Cầu chì * Bóng đèn * Bảng điện gỗ * Đui đèn * Băng cách điện

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý O A § 1 1 2 § 2

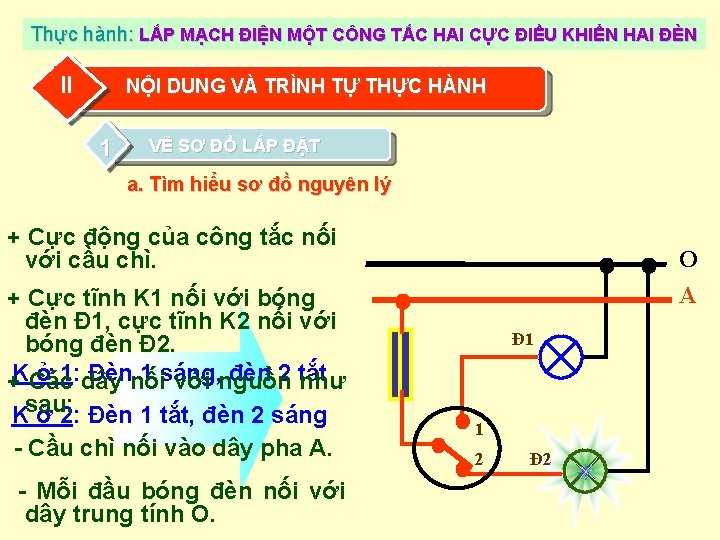

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý + Cực động của công tắc nối với cầu chì. + Cực tĩnh K 1 nối với bóng đèn Đ 1, cực tĩnh K 2 nối với bóng đèn Đ 2. ở 1: dây Đènnối 1 sáng, đèn 2 tắt +KCác với nguồn như Ksau: ở 2: Đèn 1 tắt, đèn 2 sáng - Cầu chì nối vào dây pha A. - Mỗi đầu bóng đèn nối với dây trung tính O. O A Đ 1 1 2 Đ 2

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II 1 NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH VẼ SƠ ĐỒ LẮP ĐẶT a. Tìm hiểu sơ đồ nguyên lý b. Vẽ sơ đồ lắp đặt O A Sơ đồ nguyên lí ? Vẽ sơ đồ mạch điện như thế nào?

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ STT Tên dụng cụ, vật liệu và thiết bị 71 Cầu Kìm chì điện 82 93 Số lượng Yêu cầu kĩ thuật Cách 220 V điện – 5 A tốt Kìm tuốt dâycực Công tắc ba 11 11 Tua vítđiện Bảng 11 20 x 15 x 1. 5 Cách điện tốt 4 10 5 11 Khoan tay Dây điện Bóng Băng đèn cách điện Lõi 1 chắc sợi chắn Cầm 6 12 Đui Giấyđèn ráp 51 m 12 12 Cách 220 V điện – 6 A tốt Cách-điện 220 V 60 Wtốt Tốt điện tốt Cách

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU -Lỗ luồn dây, lỗ vít, TBĐ, đường đi dây, đèn… -Kí hiệu riêng biệt cho lỗ luồn dây và lỗ bắt vít KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN KIỂM TRA Quy trình công nghệ VẠCH DẤU KHOAN LỖ - Chọn mũi khoan, lắp mũi khoan vào bầu khoan. - Tiến hành khoan: Khoan lỗ bắt vít trước (Ø 2), lỗ luồn dây sau (Ø 5) NỐI D Y LẮP TBĐ VÀO BĐ MẠCH ĐIỆN

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN . Cắt 5 đoạn dây 15 – 20 cm, thực hiện nội dung nối dây. . Xác định cực của công tắc. . Nối dây thiết bị đóng cắt và bảo vệ của bảng điện. . Lắp TBĐ vào bảng điện

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ KIỂM TRA VẠCH DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN . Nối dây từ TBĐ ở BĐ ra đèn, nối dây vào đui đèn. Cho dây vào ống luồn dây, đậy nắp lại, …

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN II NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ VẠCH DẤU KHOAN LỖ Kiểm tra sản phẩm đạt chuẩn. Lắp đặt đúng theo sơ đồ. . Các mối nối đảm bảo an toàn điện, chắc và đẹp. . Mạch điện đảm bảo thông mạch. Nối mạch điện vào nguồn điện và cho vận hành thử. . LẮP TBĐ VÀO BĐ NỐI D Y MẠCH ĐIỆN KIỂM TRA

Thực hành: LẮP MẠCH ĐIỆN MỘT CÔNG TẮC HAI CỰC ĐIỀU KHIỂN HAI ĐÈN III. ĐÁNH GIÁ Đánh giá kết quả thực hành theo các tiêu chí: * Chất lượng sản phẩm. * Thực hiện theo quy trình. * Ý thức học tập. * Đảm bảo an toàn lao động. * Vệ sinh nơi làm việc.

NỘI DUNG CHÍNH CỦA BÀI HỌC HÔM NAY I II DỤNG CỤ VẬT LIỆU VÀ THIẾT BỊ 1 DỤNG CỤ 2 VẬT LIỆU - THIẾT BỊ NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1 VẼ SƠ ĐỒ LẮP ĐẶT 2 LẬP BẢNG DỰ TRÙ 3 LẮP ĐẶT MẠCH ĐIỆN

3 LẮP ĐẶT MẠCH ĐIỆN Quy trình công nghệ VẠC H DẤU KHOAN LỖ LẮP TBĐ VÀO BĐ KIỂM TRA NỐI D Y MẠCH ĐIỆN Hết giờ

Tham khảo cách vẽ khác O A

Tham khảo cách vẽ sơ đồ khác O A

Chuẩn bị tiết tiếp theo. Đọc kĩ nội dung bài học hôm nay ở vở ghi kết hợp với SGK. Lập bảng dự trù dụng cụ vật liệu đầy đủ để lắp đặt được mạch điện đã học. . Lập bảng quy trình lắp đặt chi tiết ( mẫu đã phổ biến các tiết trước). Mỗi nhóm chuẩn bị đầy đủ dụng cụ vật liệu cần thiết để lắp đặt có hiệu quả.
