Cryo. Module Calibration & Measurements Configuration Management Tools (CMCMCMT) aka CM 3 T because no one came up with a better name Nuno Elias, Paolo Pierini, Emilio Asensi, Inigo Alonso www. europeanspallationsource. se 25 October 2017
ESS LINAC · 13 spoke cryomodules (2 double-spoke cavities) · 9 elliptical medium-β cryomodules (4 medium-β elliptical cavities) · 21 elliptical high-β cryomodules (4 high-β elliptical cavities)

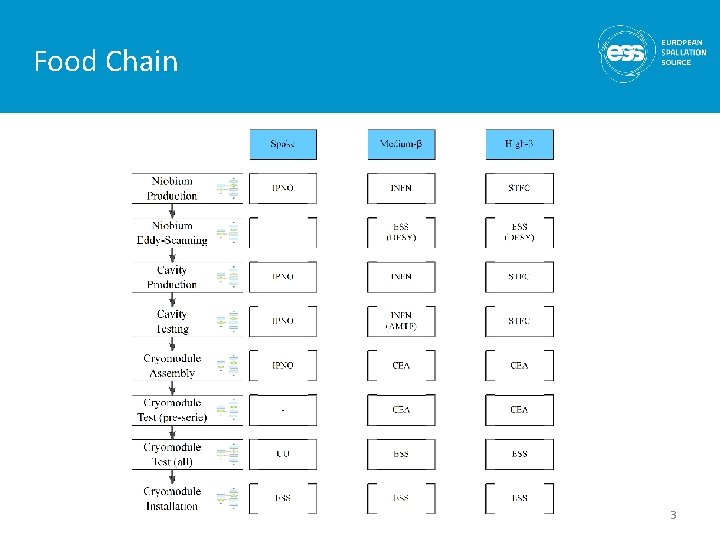

Food Chain 3

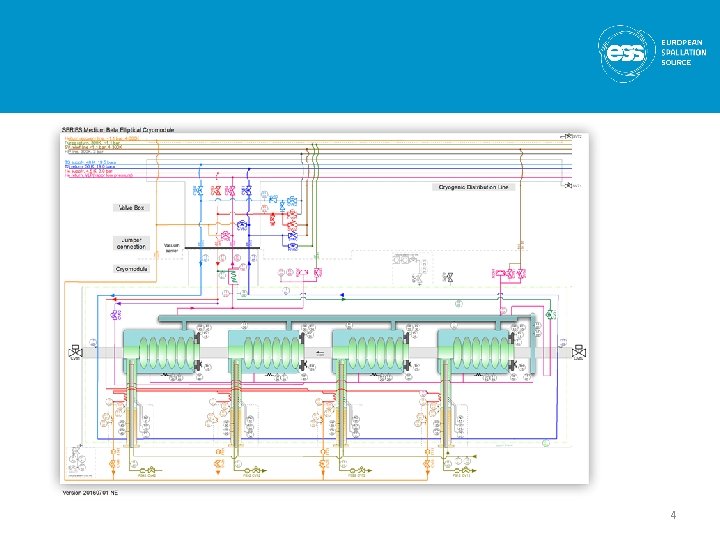

4

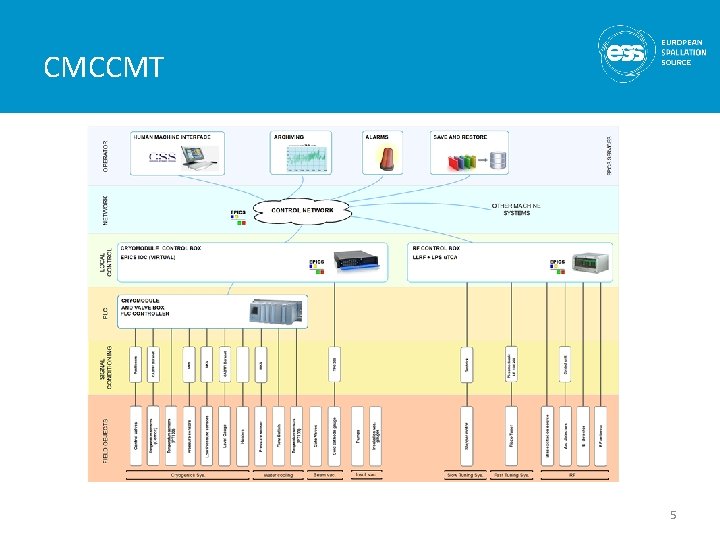

CMCCMT 5

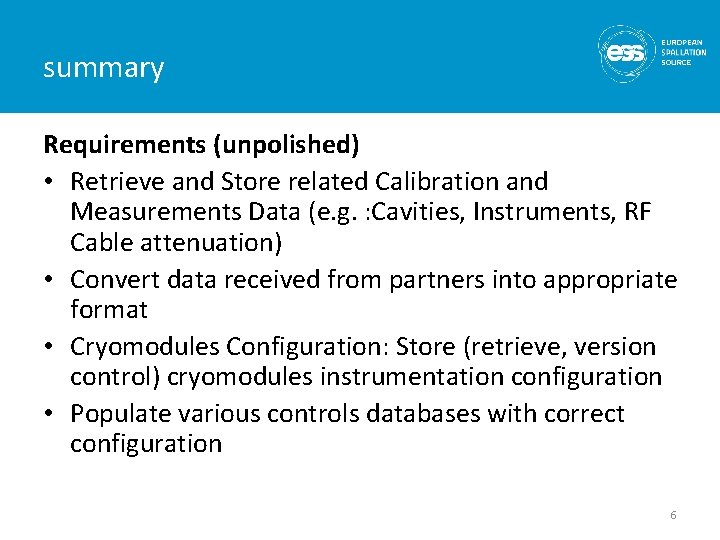

summary Requirements (unpolished) • Retrieve and Store related Calibration and Measurements Data (e. g. : Cavities, Instruments, RF Cable attenuation) • Convert data received from partners into appropriate format • Cryomodules Configuration: Store (retrieve, version control) cryomodules instrumentation configuration • Populate various controls databases with correct configuration 6

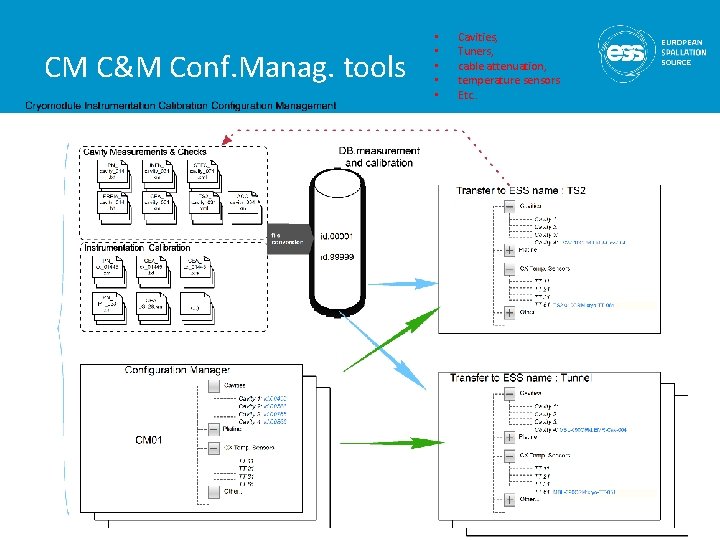

CM C&M Conf. Manag. tools • • • Cavities, Tuners, cable attenuation, temperature sensors Etc. . 7

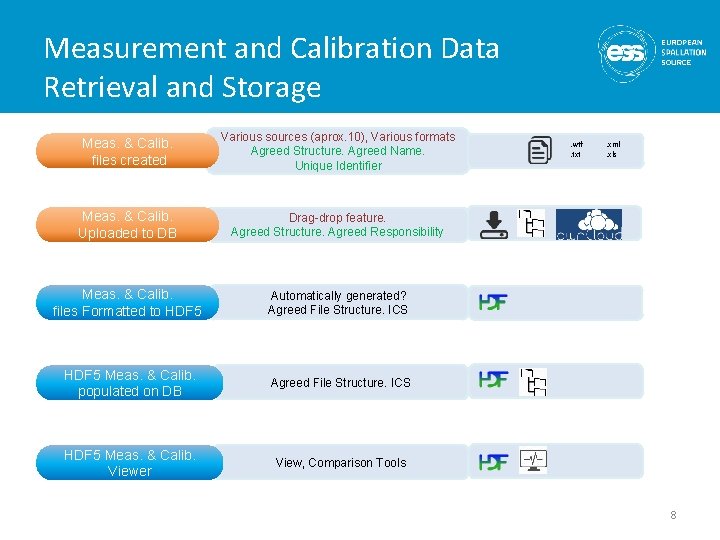

Measurement and Calibration Data Retrieval and Storage Meas. & Calib. files created Various sources (aprox. 10), Various formats Agreed Structure. Agreed Name. Unique Identifier Meas. & Calib. Uploaded to DB Drag-drop feature. Agreed Structure. Agreed Responsibility Meas. & Calib. files Formatted to HDF 5 Automatically generated? Agreed File Structure. ICS HDF 5 Meas. & Calib. populated on DB Agreed File Structure. ICS HDF 5 Meas. & Calib. Viewer View, Comparison Tools . wtf. txt . xml. xls 8

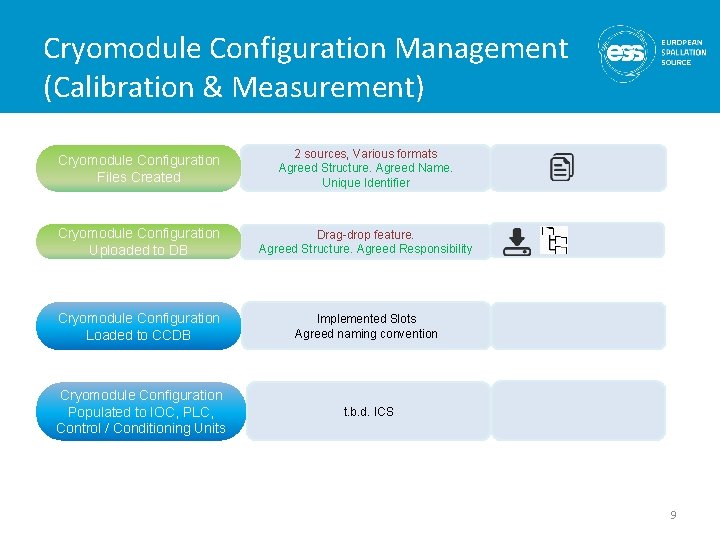

Cryomodule Configuration Management (Calibration & Measurement) Cryomodule Configuration Files Created 2 sources, Various formats Agreed Structure. Agreed Name. Unique Identifier Cryomodule Configuration Uploaded to DB Drag-drop feature. Agreed Structure. Agreed Responsibility Cryomodule Configuration Loaded to CCDB Implemented Slots Agreed naming convention Cryomodule Configuration Populated to IOC, PLC, Control / Conditioning Units t. b. d. ICS 9

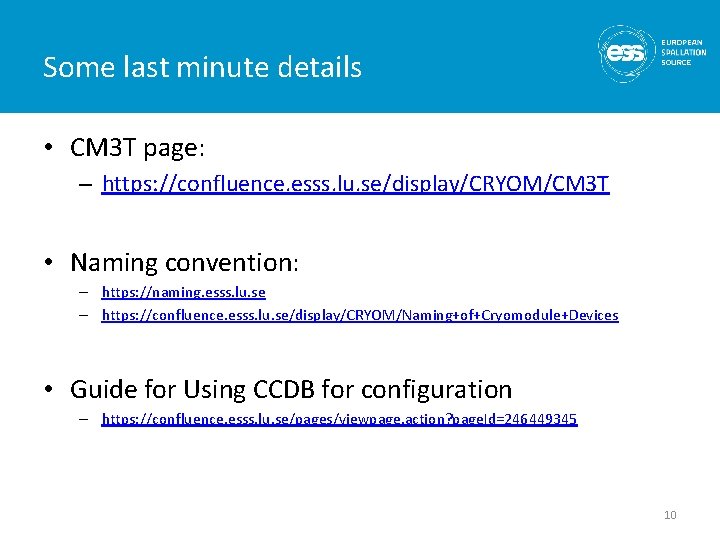

Some last minute details • CM 3 T page: – https: //confluence. esss. lu. se/display/CRYOM/CM 3 T • Naming convention: – https: //naming. esss. lu. se – https: //confluence. esss. lu. se/display/CRYOM/Naming+of+Cryomodule+Devices • Guide for Using CCDB for configuration – https: //confluence. esss. lu. se/pages/viewpage. action? page. Id=246449345 10

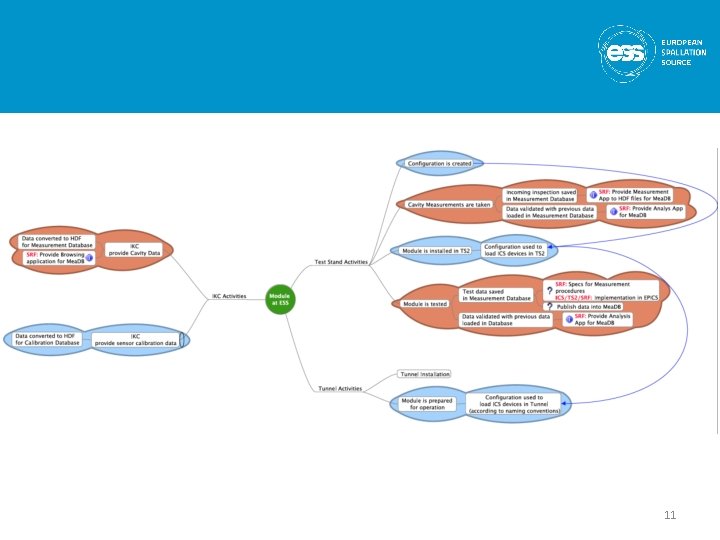

11
