Crtanje s konstrukcijama Zanimanje stolar 1 razred Presjeci

Crtanje s konstrukcijama Zanimanje: stolar 1. razred Presjeci Šumarska i drvodjeljska škola Karlovac Ljiljana Lozančić, dipl. ing.

Ishodi učenja • Razlikovati različite konstrukcijske primjere i načine prikazivanja namještaja • Prepoznati primjenu presjeka u struci • Primijeniti načine označavanja i obilježavanja vrste materijala u crtežima

Aktivnosti: • Pregledavanje slajdova, čitanje, promatranje, uspoređivanje… • Crtanje primjera u bilježnicu • Zapisivanje natuknica u bilježnicu • Rješavanje zadatka na kraju prezentacije

Ishodi učenja • Primijeniti crtanje predmeta u presjeku • Uočiti svrhu takvog načina prikazivanja • Primijeniti načine označavanja i obilježavanja vrste materijala u crtežima

Zašto crtamo predmete u presjeku? • Sve što smo do sada učili crtati odnosilo se na poglede na predmet - prikaz vanjskog izgleda predmeta • To nije uvijek dovoljno jer vanjski izgled predmeta ne daje uvijek informacije o unutrašnjim svojstvima predmeta niti o njegovim sastavnim dijelovima • To je razlog da predmet pokušamo prikazati na drugi način

Pokušajte zamisliti! • Na pogodnom mjestu predmet presijecamo zamišljenom ravninom • Jednostavno zamislimo da je predmet prepiljen… • Kada bismo prepili ormar što bismo vidjeli?

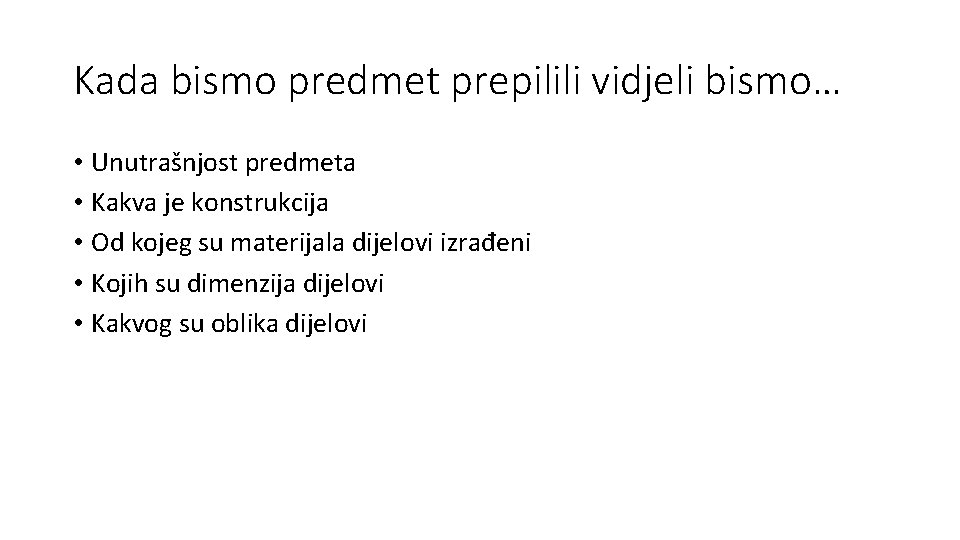

Kada bismo predmet prepilili vidjeli bismo… • Unutrašnjost predmeta • Kakva je konstrukcija • Od kojeg su materijala dijelovi izrađeni • Kojih su dimenzija dijelovi • Kakvog su oblika dijelovi

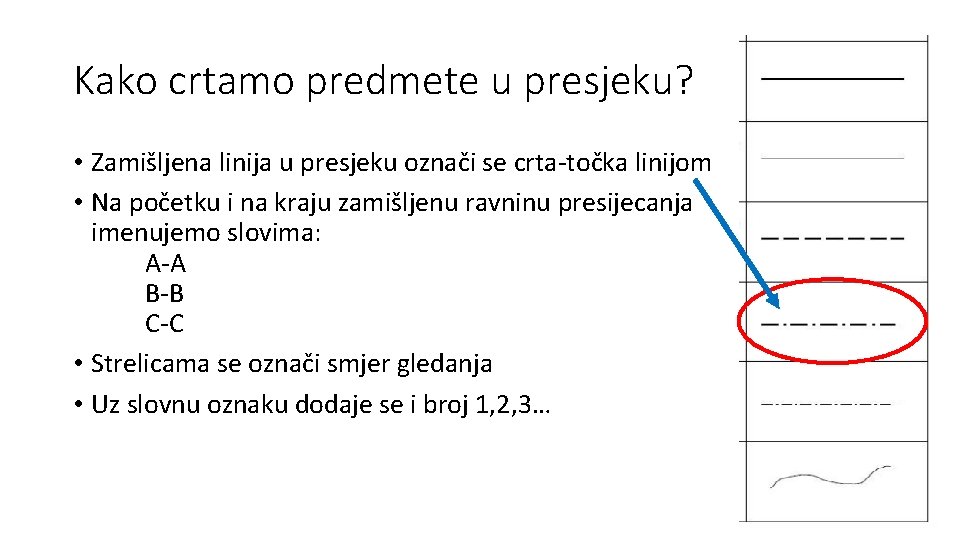

Kako crtamo predmete u presjeku? • Zamišljena linija u presjeku označi se crta-točka linijom • Na početku i na kraju zamišljenu ravninu presijecanja imenujemo slovima: A-A B-B C-C • Strelicama se označi smjer gledanja • Uz slovnu oznaku dodaje se i broj 1, 2, 3…

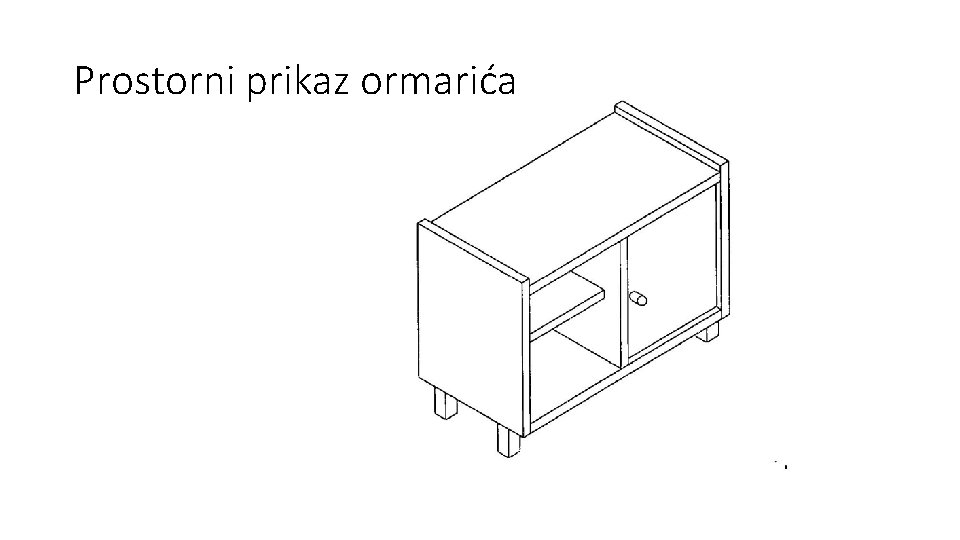

Prostorni prikaz ormarića

Crtanje pogleda – nacrt, tlocrt i bokocrt

Zapitajte se! • Imate li predodžbu o tome od kojeg je materijala ovaj ormarić napravljen? • Kako su elementi međusobno sastavljeni? • Daje li nam crtež ormarića takve informacije?

• Na ta pitanja na osnovu prethodnih prikaza ormarića trenutno ne možete odgovoriti! • Ormarić nacrtan pomoću presjeka daje odgovore na ova pitanja!

Vrste presjeka

Presjek A-A • To je vertikalni bočni presjek • Bokocrtni presjek • Smjer gledanja označavamo strelicama A A

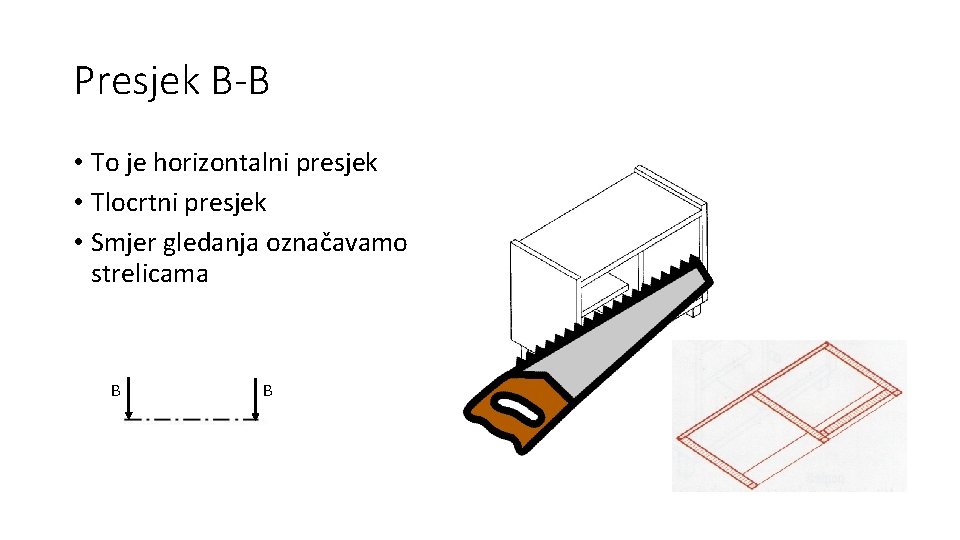

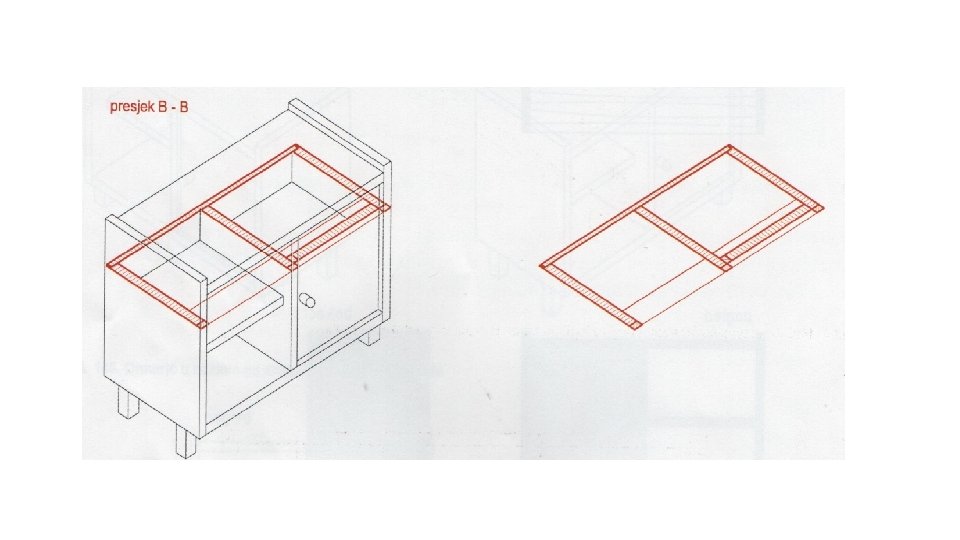

Presjek B-B • To je horizontalni presjek • Tlocrtni presjek • Smjer gledanja označavamo strelicama B B

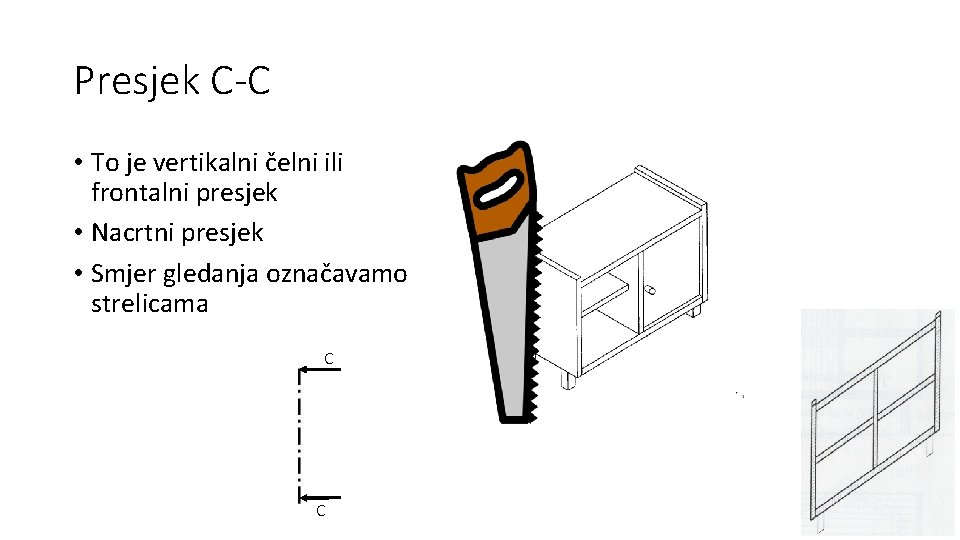

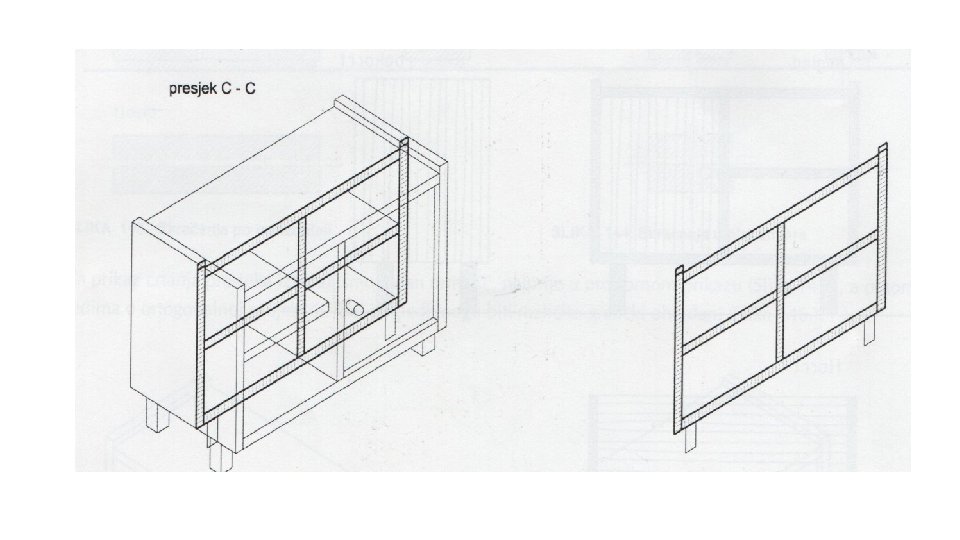

Presjek C-C • To je vertikalni čelni ili frontalni presjek • Nacrtni presjek • Smjer gledanja označavamo strelicama C C

Projekcije u presjeku

Ponavljanje Spoji pojmove: • Presjek A-A • Presjek B-B • Presjek C-C tlocrtni prikaz nacrtni prikaz bokocrtni prikaz • Zaokruži vrstu linije s kojom se označavaju presjeci!

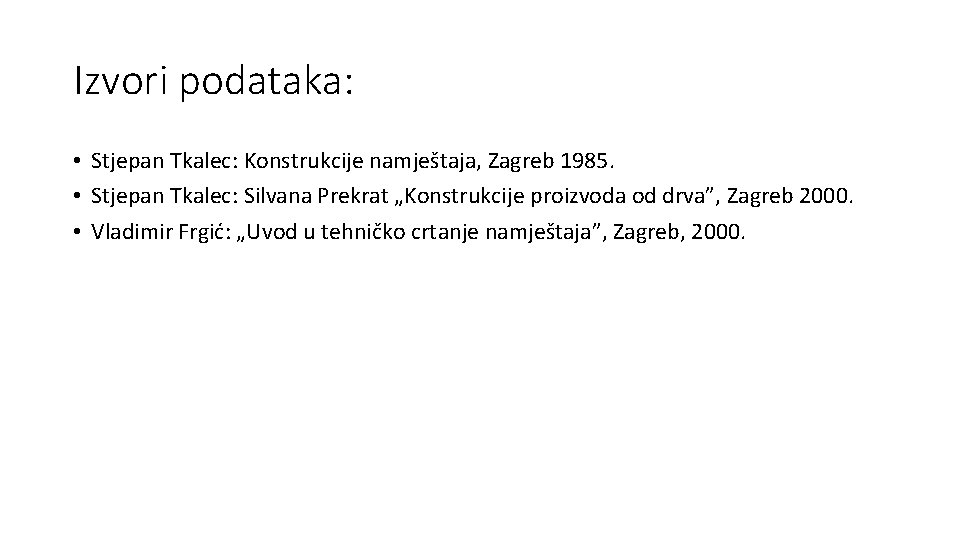

Izvori podataka: • Stjepan Tkalec: Konstrukcije namještaja, Zagreb 1985. • Stjepan Tkalec: Silvana Prekrat „Konstrukcije proizvoda od drva”, Zagreb 2000. • Vladimir Frgić: „Uvod u tehničko crtanje namještaja”, Zagreb, 2000.
