Crtanje s konstrukcijama Zanimanje stolar 1 razred Oznaavanje

Crtanje s konstrukcijama Zanimanje: stolar 1. razred Označavanje materijala u crtežima Šumarska i drvodjeljska škola Karlovac Ljiljana Lozančić, dipl. ing.

Ishodi učenja • Primijeniti pravila za crtanje tehničkih crteža • Primijeniti načine označavanja i obilježavanja vrste materijala u crtežima • Razlikovati načine sastavljanja masivnog drva i ploča • Crtati načine sastavljanja masivnog drva i ploča • Primijeniti crtanje veznih elementa u sastavljanju proizvoda od drva prilikom prikazivanja istih u crtežima

Aktivnosti: • U bilježnici precrtati primjere označavanja materijala • Razmišljati o dijelovima konstrukcije u cjelini • Uočavati načine označavanja kako bi se isti mogli primijeniti u budućim nastavnim sadržajima vezanih za crtanje namještaja

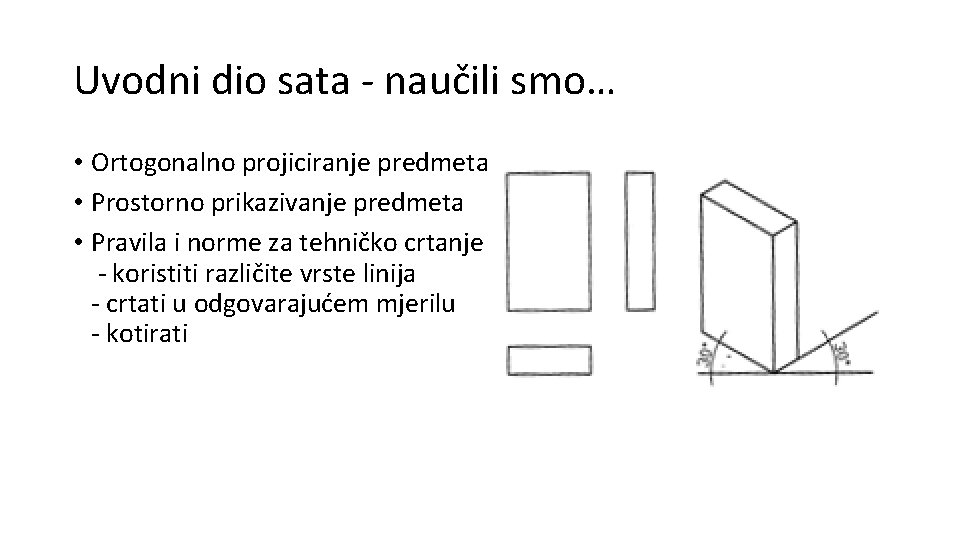

Uvodni dio sata - naučili smo… • Ortogonalno projiciranje predmeta • Prostorno prikazivanje predmeta • Pravila i norme za tehničko crtanje - koristiti različite vrste linija - crtati u odgovarajućem mjerilu - kotirati

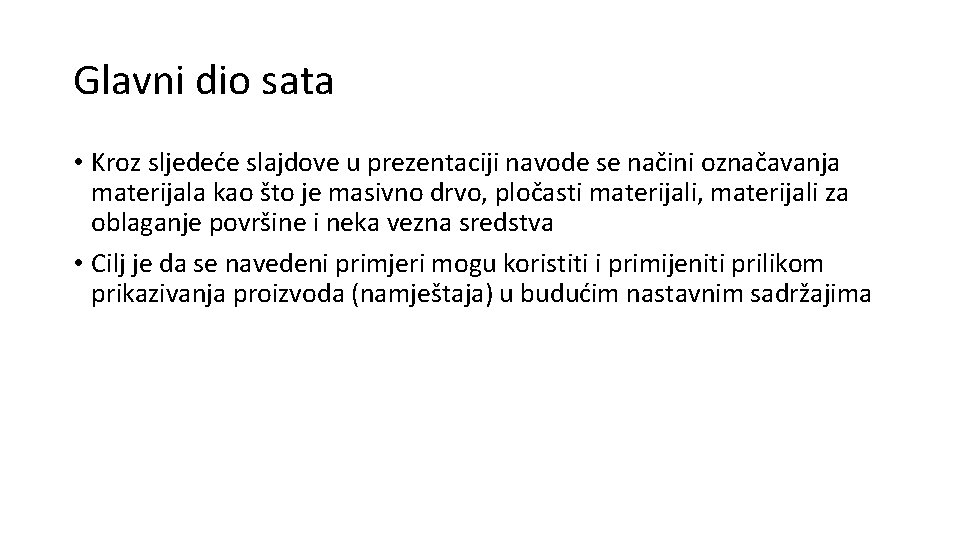

Glavni dio sata • Kroz sljedeće slajdove u prezentaciji navode se načini označavanja materijala kao što je masivno drvo, pločasti materijali, materijali za oblaganje površine i neka vezna sredstva • Cilj je da se navedeni primjeri mogu koristiti i primijeniti prilikom prikazivanja proizvoda (namještaja) u budućim nastavnim sadržajima

Označavanje materijala u crtežima Masivno drvo

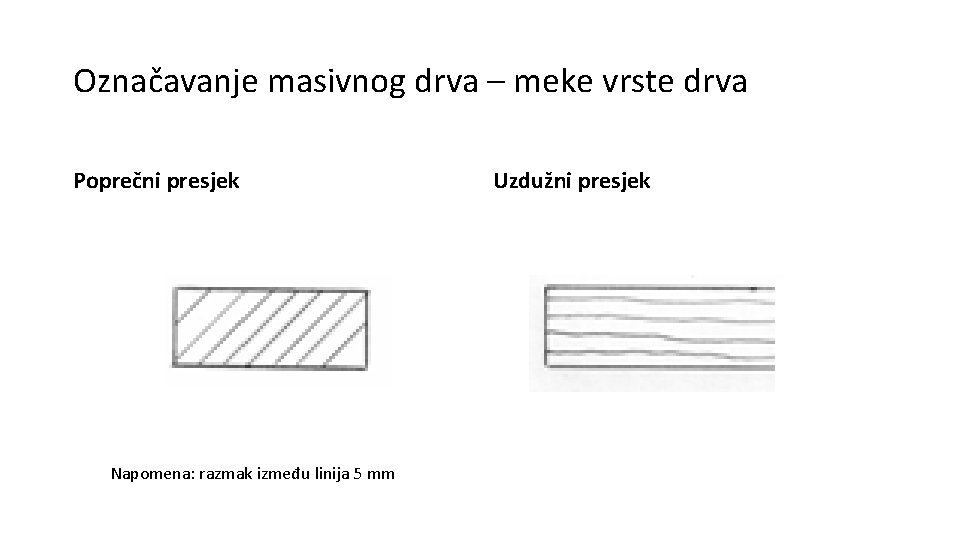

Označavanje masivnog drva – meke vrste drva Poprečni presjek Napomena: razmak između linija 5 mm Uzdužni presjek

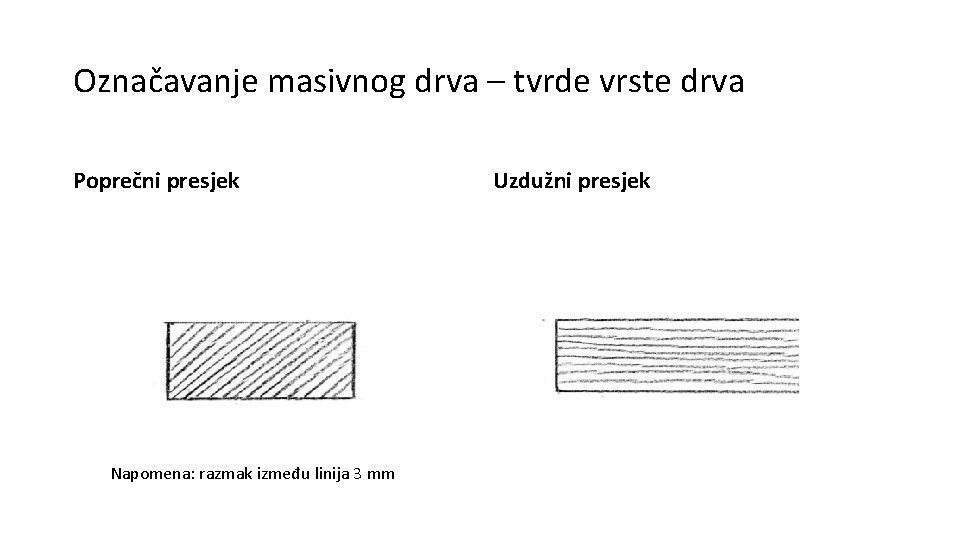

Označavanje masivnog drva – tvrde vrste drva Poprečni presjek Napomena: razmak između linija 3 mm Uzdužni presjek

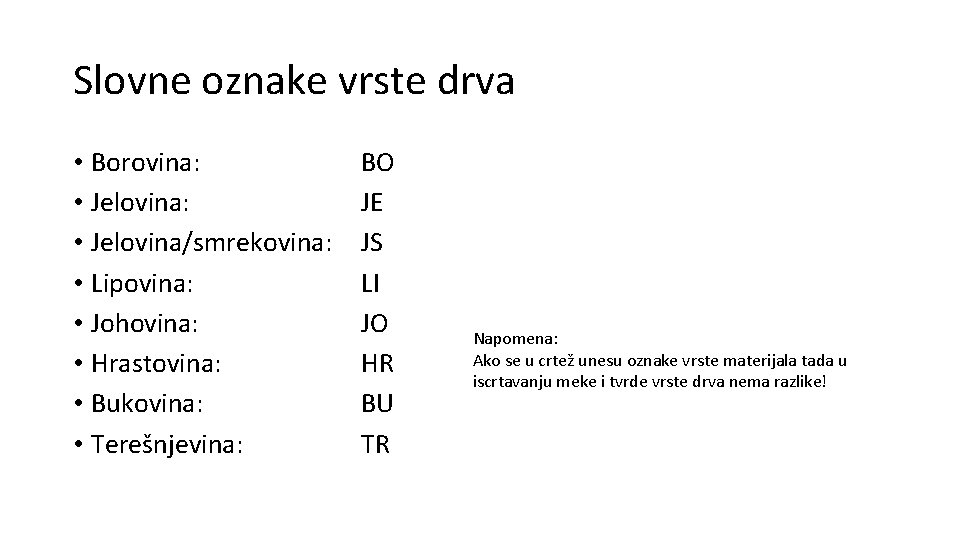

Slovne oznake vrste drva • Borovina: • Jelovina/smrekovina: • Lipovina: • Johovina: • Hrastovina: • Bukovina: • Terešnjevina: BO JE JS LI JO HR BU TR Napomena: Ako se u crtež unesu oznake vrste materijala tada u iscrtavanju meke i tvrde vrste drva nema razlike!

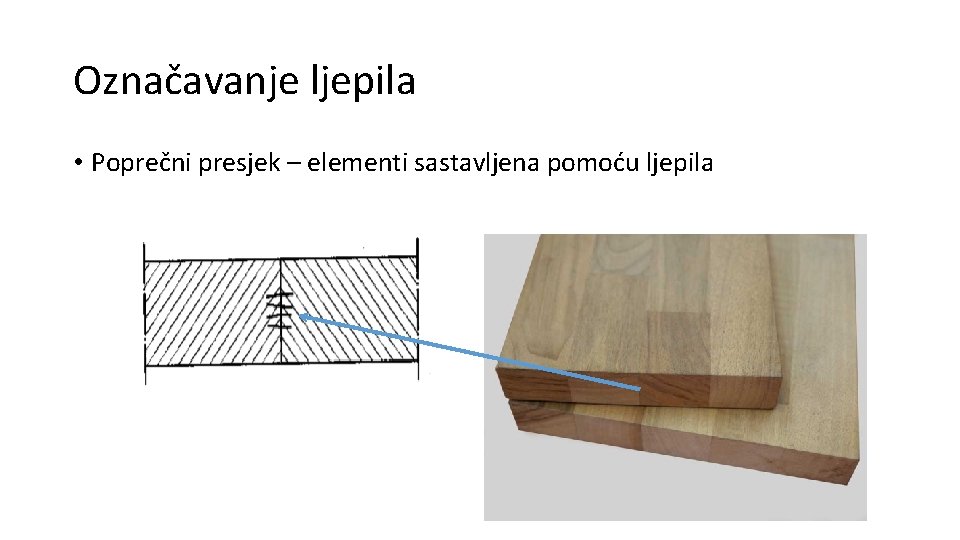

Označavanje ljepila • Poprečni presjek – elementi sastavljena pomoću ljepila

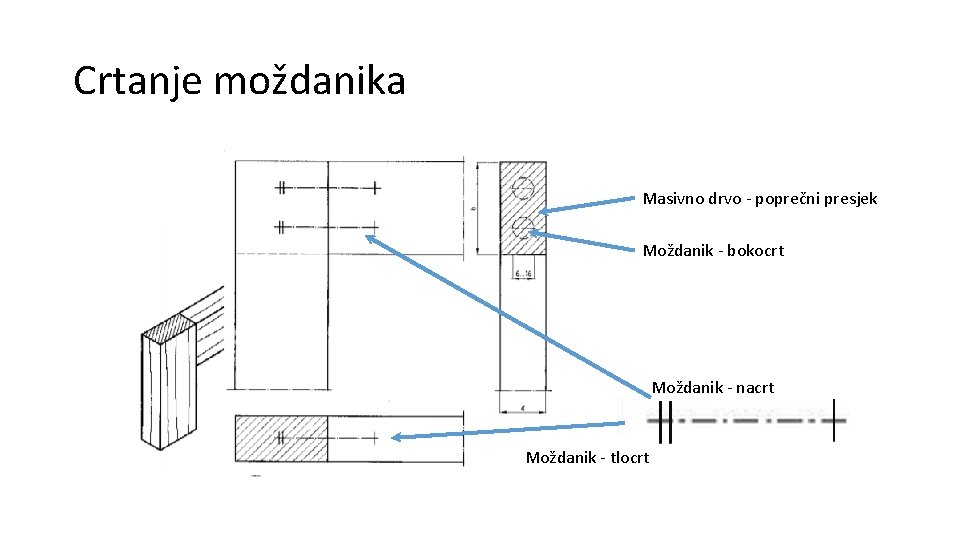

Crtanje moždanika Masivno drvo - poprečni presjek Moždanik - bokocrt Moždanik - nacrt Moždanik - tlocrt

Označavanje materijala u crtežima Pločasti materijal

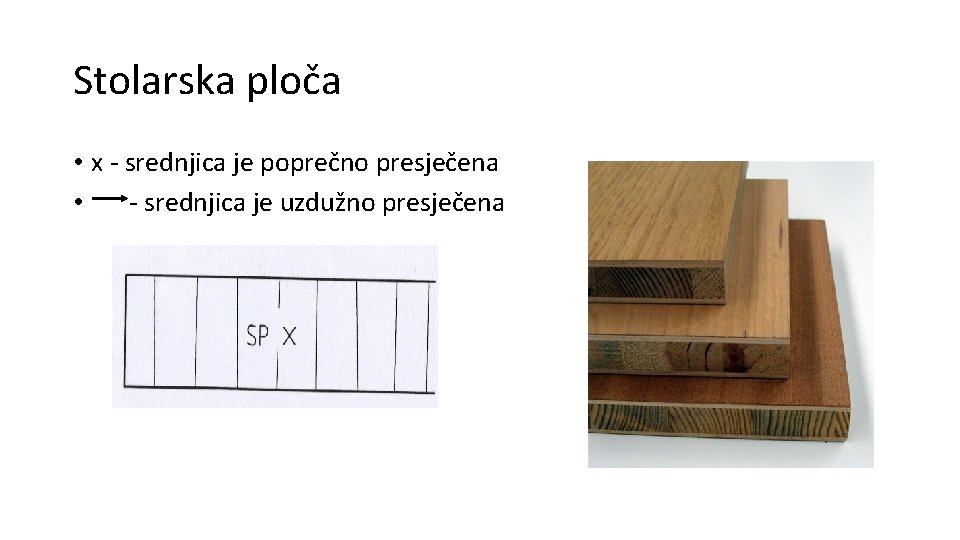

Stolarska ploča • x - srednjica je poprečno presječena • - srednjica je uzdužno presječena

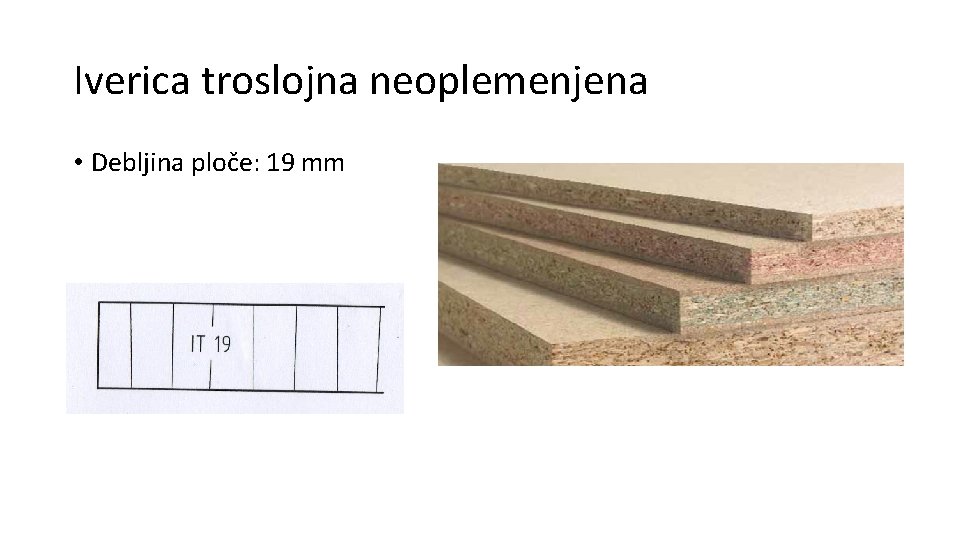

Iverica troslojna neoplemenjena • Debljina ploče: 19 mm

Iverica troslojna oplemenjena • Laminat bijele boje mat • Folija melaminformaldehidna • Furnir bukovine, debljine 0, 8 mm

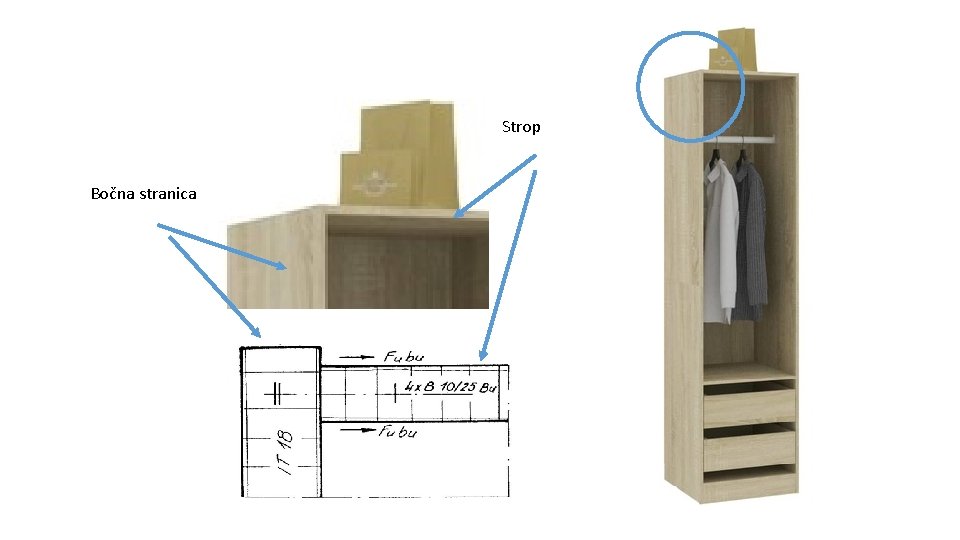

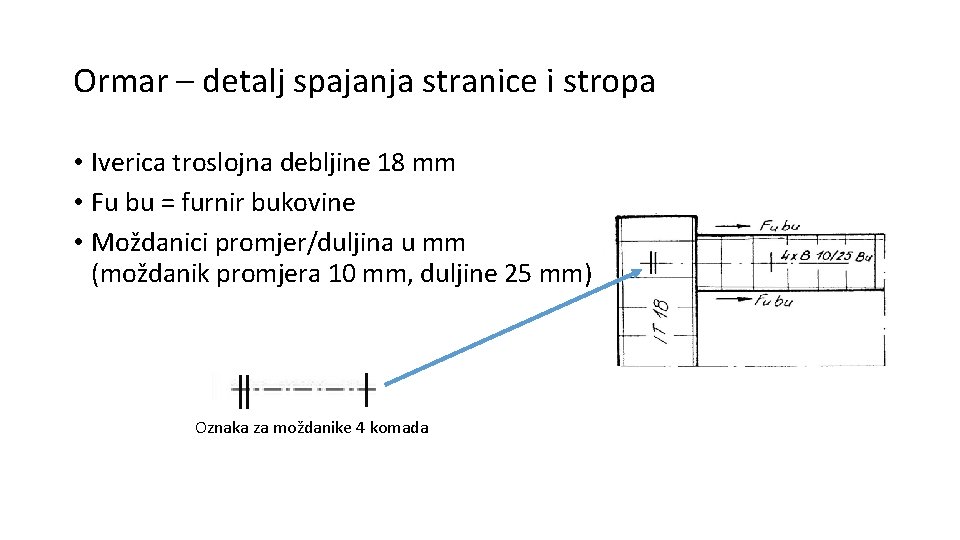

Ormar – detalj spajanja stranice i stropa • Iverica troslojna debljine 18 mm • Fu bu = furnir bukovine • Moždanici promjer/duljina u mm (moždanik promjera 10 mm, duljine 25 mm) Oznaka za moždanike 4 komada

Strop Bočna stranica

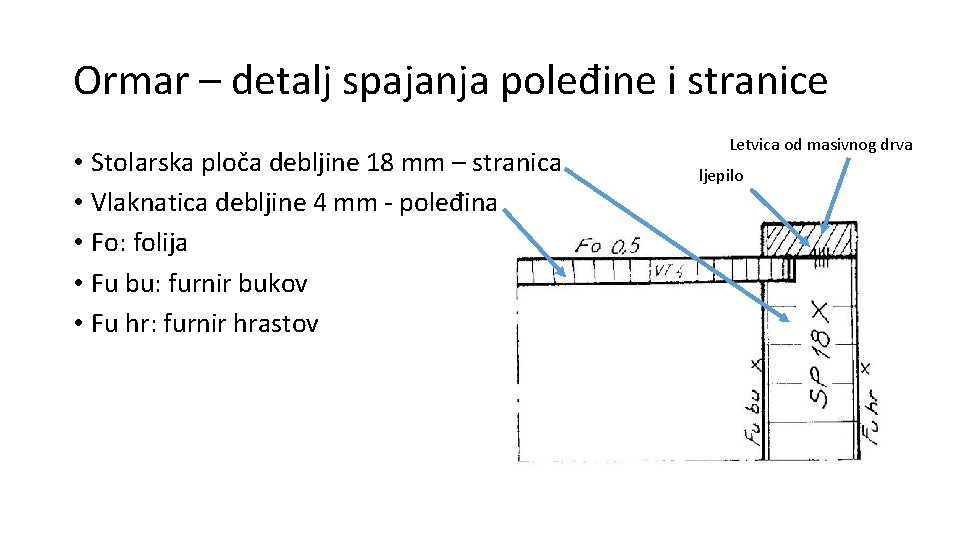

Ormar – detalj spajanja poleđine i stranice • Stolarska ploča debljine 18 mm – stranica • Vlaknatica debljine 4 mm - poleđina • Fo: folija • Fu bu: furnir bukov • Fu hr: furnir hrastov Letvica od masivnog drva ljepilo

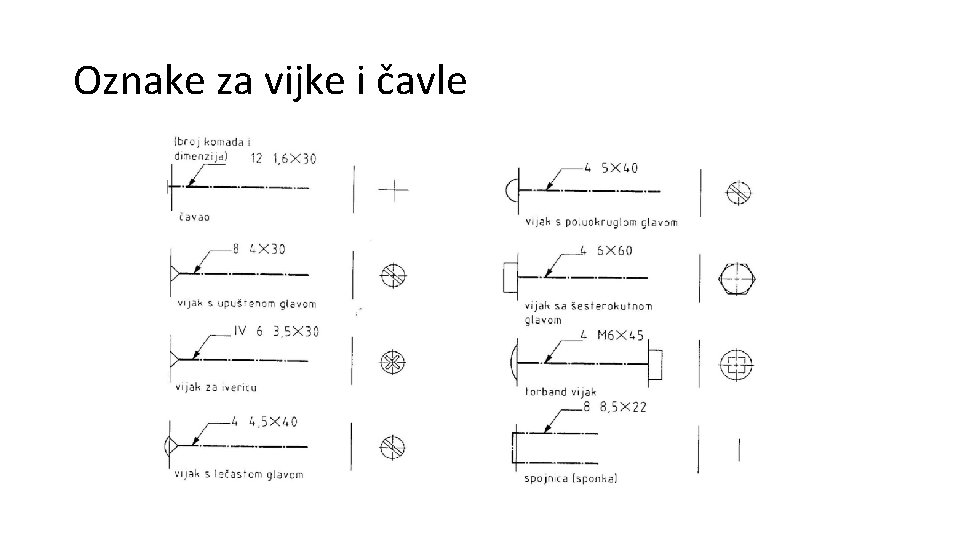

Oznake za vijke i čavle

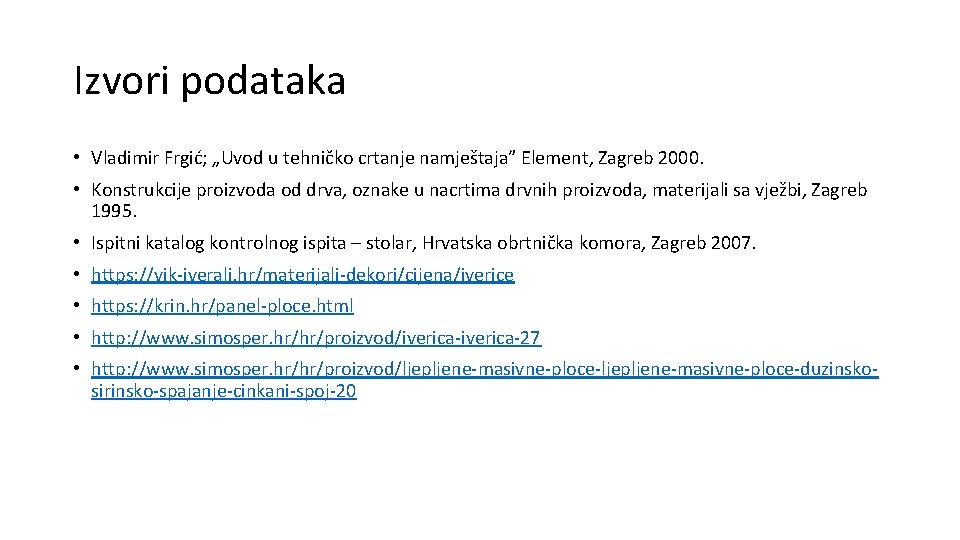

Izvori podataka • Vladimir Frgić; „Uvod u tehničko crtanje namještaja” Element, Zagreb 2000. • Konstrukcije proizvoda od drva, oznake u nacrtima drvnih proizvoda, materijali sa vježbi, Zagreb 1995. • Ispitni katalog kontrolnog ispita – stolar, Hrvatska obrtnička komora, Zagreb 2007. • https: //vik-iverali. hr/materijali-dekori/cijena/iverice • https: //krin. hr/panel-ploce. html • http: //www. simosper. hr/hr/proizvod/iverica-27 • http: //www. simosper. hr/hr/proizvod/ljepljene-masivne-ploce-duzinskosirinsko-spajanje-cinkani-spoj-20
