Crneo Equino Cuerpo del hueso incisivo 1 2

Cráneo Equino Cuerpo del hueso incisivo 1 2 5 Apf. nasal 4 3 8 6 Arco Cigomático Cresta facial 9 Línea temporal Orbita Foramen infraorbitario 15 Canal inter insicivo Cresta de la nuca 14 13 12 11 10 Cresta facial Fosa Temporal Cisura naso incisiva Apf. Lagrimal Foramen Supra. Orvitario

Foramen infraorbitario Cisura naso incisiva Cuerpo del hueso incisivo Fosa lagrimal 4 2 3 6 1 Incisivos Apf. Nasal del Hueso incisivo 9 7 5 Apf. Cigomática del hueso temporal 8 Cresta facial 25 Premolares 23 Molares Apf. Condilar Arco cigomático

Cresta nucal Fosa temporal 10 Tuberosidad articular 11 22 21 18 20 Fosa Mandibular Fosa retro Articular 12 19 13 16 15 14 17 Apf. Mastoidea Cresta condiloidea Cóndilo del Occipital Apf. Yugular Foramen Estilomastoideo

Foramen mandibular Apf. Coronoides 7 ares l o M lare o m e r P El asiento 5 6 s 8 Apf. Condiliar Incisivos Rama mandibular 2 9 10 Foramen mentoniano Cuerpo de la mandíbula

Articulaciones del craneo equino El cráneo equino posee 6 tipos de articulaciones: Sinartrosis Sutura serrata Sutura escamosa Sutura plana Temporomandibular Temporohioides

Sinartrosis

Sutura serrata

Sutura escamosa

Sutura plana

Temporomandibular

Temporohioides

Vertebras cervicales

El cuerpo, alargado transversalmente, presenta como caracteres distintivos: 1 – por delante, en la línea media: una pequeña prominencia vertical 2 – en las extremidades laterales de su cara superior, dos pequeñas eminencias, ganchos o apófisis semilunares; 3 – en los extremos laterales de su cara inferior, dos pequeñas escotaduras que, en el esqueleto armado, están en relación con los ganchos de la vértebra subyacente. El agujero es triangular, de base anterior. La apófisis espinosa es corta, poco inclinada, tiene un canal en su borde inferior y esta bifurcada en su vértice. Las apófisis transversas están implantadas a cada lado del cuerpo. Tienen un canal en su cara superior, son bituberculosas en su vértice y en su base existe un agujero, llamado agujero transverso. Las apófisis están es cada lado colocadas exactamente una encima de la otra. Sus carillas miran hacia atrás y arriba en las apófisis superiores, hacia delante y abajo en las apófisis inferiores. Las láminas son cuadriláteras, más anchas que altas y dirigidas oblicuamente hacia abajo y atrás. Los pedículos se implantan en el cuerpo vertebral en un punto algo menos distante de su cara superior que de la inferior. Las dos escotaduras no son exactamente iguales: la inferior es algo más profunda que la superior.

Atlas Fóvea articular craneal Foramen alar Fosa del atlas Fisura craneal del arco dorsal Foramen vertebral Fosa del Atlas Tubérculo ventral Apófisis alar Foramen Trasverso

Foramen Vertebral lateral o Comun Foramen Alar Arco Dorsal Foramen Alar Arco Ventral Alas del Atlas Foramen Trasverso

Apf. Espinosa Axis Apf. articular caudal Apófisis transversa Agujero vertebral lateral Apf. odontoides Agujero transverso Cuerpo vertebral Superficie articular craneal Fosa vertebral Escotadura vertebral caudal

V. Cervicales Apf. Articular posterior Cavidad Articular Apf. Articular anterior Apf. Espinosa Cabeza articular

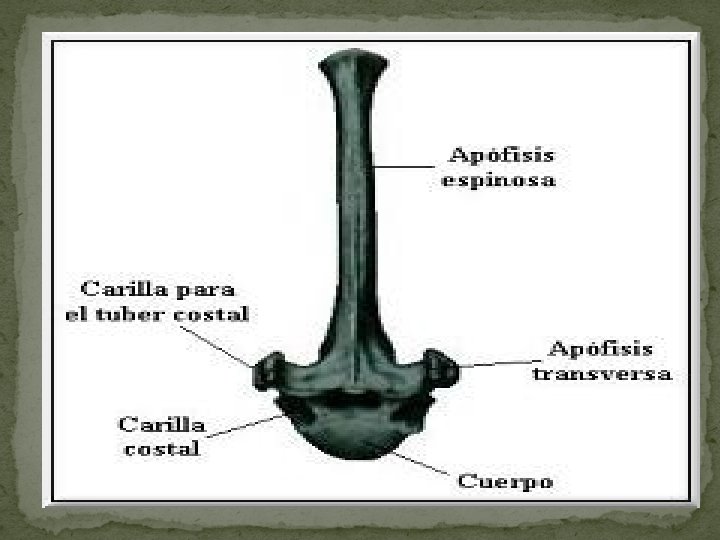

V. Torácicas

El cuerpo vertebral presenta en cada lado y cerca de la extremidad anterior del pedículo dos semicarrillas articulares, superior e inferior, para la cabeza de las costillas. El agujero raquídeo es relativamente pequeño e irregularmente circular. La apófisis es muy larga, prismática, triangular y fuertemente inclinada hacia atrás. Las apófisis transversas nacen por detrás del pedículo. Su vértice es mas o menos redondeado, y en su cara anterior se ve una pequeña carilla articular para la tuberosidad de la costilla correspondiente. Las apófisis articulares superiores, muy marcadas, se dirigen verticalmente por encima de la base de las apófisis transversas; sus carillas miran hacia atrás y un poco hacia fuera. Las inferiores quedan reducidas a simples carillas articulares situadas en la cara anterior de las laminas; miran hacia delante y un poco hacia dentro. Las laminas son cuadriláteras, tan altas como anchas. Los pedinculos unen el cuerpo vertebral a las apófisis transversas y a las articulaciones. De las dos escotaduras, la inferior es mucho más profunda que la superior.

V. Lumbares

El cuerpo es voluminoso. El diámetro transverso es mayor que el antero posterior. El agujero es triangular. La apófisis espinosa es de cuadrilátera, y muy desarrollada de posición horizontal. Las apófisis transversas (apófisis costiformes) están relativamente poco desarrolladas. Se desprenden de la parte media del pediculo. Las apófisis articulares tienen una dirección vertical. Las carillas articulares superiores tienen forma de canales verticales, mirando hacia atrás y adentro y las inferiores, la forma de eminencias verticales, representando porciones de un cuerpo cilindroide y mirando hacia delante y afuera. En la parte posteroexterna de las apófisis articulares superiores se ve un tubérculo más o menos desarrollado, el tubérculo mamilar. Las láminas son cuadrilateras, más altas que anchas. Los pediculos tienen una dirección anteroposterior. Las escotaduras son muy desiguales, las inferiores son tres o cuatro veces más considerables que las superiores.

Apófisis espinosa Apófisis articulares posteriores Apófisis articulares anteriores Cabeza articular Apófisis transversa o costiforme

Sacro Apf. Transversa De la 1 Caudal Apf. Espinosa De la 1 Caudal Ala 4 Superficie articular 2 3 5 1 Superficie articular 8 Apf. Trasversos Foramen Sacro dorsal 6 7 Foramen Sacro Ventral 9

Costillas 2 3 4 1 Surco costal 2. Cabeza 3. Cuello 4. Tuberosidad 5. Extremidad Esterna

Esternon Manubrio Cartílago costal 1 4 2 3 5 Cartílago del manubrio Segunda esternebra Cartílago xifoides

Articulaciones de la Columba Vertebral Articulaciones de los cuerpos vertebrales Sínfisis (articulaciones cartilaginosas secundarias)Soportan el peso y otorgan fortaleza a la columna Los discos IV dan una robusta inserción a los cuerpos vertebrales Los discos son el 20– 25 % de la altura de la columna Su deformidad elástica absorbe los movimientos bruscos. Composición de los discos IV: Anillo fibroso. - compuesto por laminas de fibrocartílago y forma la circunferencia del disco IV las líneas de cada lamina son oblicuas de una vertebra a otra. Núcleo pulposo. responsable de la flexibilidad y resistencia. Se ensancha en compresión y se estrecha con la tensión Carece de vasos sanguíneos, se nutre por difusión desde los vasos sanguíneos periférico del anillos fibroso y del cuerpo vertebral No existe disco IV entre las vertebras C 1. C 2. Las “articulaciones” uncovertebrales; entre las apófisis semilunares de las vertebras C 3 a C 6. Cubiertas de cartílago y contienen una capsula llena de liquido. Aquí se asientan los espolones causantes del dolor cervical El ligamento longitudinal anterior. banda robusta que cubre y conecta las caras de los cuerpos vertebrales y los discos IV. Se extiende desde la cara pélvica del sacro hasta el tubérculo anterior de C 1 Único que limita la extensión

Ligamento longitudinal superior. - mas estrecha y mas débil. Esta a lo largo de la cara posterior de los cuerpos vertebrales. De C 2 al sacro impide la hiperflexión Articulaciones de los arcos vertebrales Son articulaciones sinoviales plana Esta rodeada por una capsula articular delgada y laxa, Las articulaciones cigapofisiarias permiten movimientos de deslizamiento entre las apófisis articulares. Están inervadas por ramos posteriores de los nervios espinales Ligamentos accesorios de las articulaciones intervertebrales: Un Ancho tejido fibroso, elástico de color amarillo claro llamado ligamento amarillo, Unen 54 entre si las laminas de las vertebras adyacentes, formando la pared posterior del conducto vertebral, Estos ligamentos resisten las flexiones bruscas. Ligamentos interespinosos: conectan las apófisis espinosas contiguas Los ligamentos supra espinosos: forma de cordón, conecta los vértices de las apófisis C 7 al sacro Ligamento nucal: fuerte y ancho se une en la parte posterior del cuello, a diferencia de los demás se compone de tejido fibroelástico grueso, desde la protuberancia occipital externa hasta las apófisis espinosas de las vertebras cervicales Los ligamentos intertransversos: conectan las apófisis transversas adyacentes

Articulaciones craneovertebrales Articulaciones sinoviales que no tienen discos IV Su diseño permite mucho mas movimiento. Existen dos grupos de estas articulaciones: Articulaciones atlantooccipitales. (atlas y husos del cráneo)Articulaciones atlantoaxoideas. (atlas y axis)Articulaciones atlantooccipitales. Entre las masa laterales del atlas y los cóndilos del occipital. Permiten agachar la cabeza(para asentir cuando estamos de acuerdo)Movimientos de flexión, pequeña inclinación lateral y rotación Tienen capsulas articulares delgadas laxas Ligamentos longitudinal posterior. Articulaciones atlantoaxoideas: tres tipos: Dos articulaciones atlantoaxoideas laterales, derecha e izquierda. Entre las carillas inferiores de las masas laterales de C 1 y las carillas superiores de C 2. Art. Sinoviales. Una articulación atlantoaxoideas media, entre el diente de C 2 y el arco anterior del atlas. De tipo trocoide. Estas articulaciones permiten el movimiento de la cabeza de lado a lado (acción de negar)Verticalmente, los fascículos longitudinales

Esqueleto Apendicular Miembro Anterior

Angulo Craneal Angulo Caudal 1 2 Fosa Supra Espinosa 4 Fosa Infra espinosa Tuberosidad Espinal 5 7 6 8 Borde craneal Foramen Nutricio 3 9 Espina de la escapula Líneas Musculares 10 Cuello Tuberosidad Supra glenoidea 11 13 12 14 Surco Vascular Cavidad Glenoidea Borde Caudal

Facias Serrata Fosa Subscapular 3 3 4 Apf. Coracoides 10

Tuberosidad Menor Surco Intertuverales 2 Tuberosidad Intermedia 4 Tuberosidad Mayor 5 Tuberosidad Teres Mayor 6 7 8 Cresta Humeral Epicondilo Medial 1 3 10 11 Fosa Radial Tuberosidad Deltoides Surco Muscular 9 12 Cresta Epicondilia Epicondilo Lateral Tróclea

4 Cabeza 9 Fosa del Olecranon

Cubito

Vista lateral medial Tuberosidad del radio Fosa radial Epífisis distal del húmero Córtex dorsal del radio Epicóndilo Medial Proceso Ancóneo Córtex palmar del radio Espacio interóseo Cuerpo del Cúbito Articulación radio cubital Olecranon

Tuberosidad Medial 5 4 6 7 Tuberosidad Lateral Tuberosidad Radial Surco para el Musculo 8 Cuerpo Radio Surco para el tendón del M. extensor digitorum Surco para el Tendón extensor Apf. Estiloides M Surco para el Tendon 13 9 10 12 14 Apf. Estiloides Lateral

Carpo

Cicatriz de la fisis distal del radio Cresta transversa Hueso intermedio Hueso carporradial Hueso carpocubital Tercer hueso carpiano Cuarto hueso carpiano Segundo hueso carpiano Hueso accesorio o pisiforme

Tuberosidad metacarpiana 2 Metacarpiano ll 1 4 3 Metacarpiano l. V Metacarpiano lll Metacarpiano Cresta sagital 5

Falanges Protuberancia para la unión de los tendones Protuberancia para la unión De ligamentos Cuerpo Superficie articular proximal Superficie articular distal Apf. Extensora Superficie articular distal Superficie articular

Apófisis palmar lateral Apófisis palmar media Surco parietal medial Surco parietal Lateral Superficie articular Apófisis Exterisora Superficie parietal Crena Borde solar

Articulaciones del miembro Posterior La articulación escapulo-humeral: CLASE: diartrosis. GÉNERO: enartrosis. TIPO: triaxial. SUPERFICIES ARTICULARES: - Húmero: cabeza humeral. - Escápula: cavidad glenoidea. - Rodete glenoideo: entre las dos superficies articulares se encuentra un anillo de fibrocartílago, de corte triangular, adherido a la glenoides, el cual aumenta la correspondencia entre convexidad y concavidad de ambas superficies. MOVIMIENTOS: - Antepulsión. - Retropulsión. - Abducción. - Aducción. - Rotación interna. - Rotación externa. - Circunducción.

Articulación húmero-radial: CLASE: diartrosis. GÉNERO: condílea. TIPO: biaxial. SUPERFICIES ARTICULARES: - Húmero: cóndilo humeral. - Radio: cavidad glenoidea de la cabeza del radio. MOVIMIENTOS: - Flexión. - Extensión. - Rotación interna (Que determina la pronación de la mano) - Rotación externa (Que determina la supinación de la mano)

Articulación húmero-cubital: CLASE: diartrosis. GÉNERO: troclear. TIPO: uniaxial. SUPERFICIES ARTICULARES: - Húmero: tróclea humeral. - Cúbito: cavidad sigmoidea mayor MOVIMIENTOS: - Flexión. - Extensión ARTICULACIÓN RADIOCARPIANA: CLASE: diartrosis. GÉNERO: condílea. TIPO: biaxial. SUPERFICIES ARTICULARES: - Cavidad Glenoidea Antebraquial: formada lateralmente por la superficie inferior del radio, y medialmente por el ligamento triangular, que se extiende desde la apófisis estiloides del cúbito hasta la superficie articular del radio con la cual forma una superficie articular contínua, la cavidad glenoidea antebraquial.

Cóndilo Carpiano: es una estructura contínua en forma de bloque, formada por las caras superiores de los huesos escafoides, semilunar y piramidal. MOVIMIENTOS: - Flexión. - Extensión. - Abducción. - Aducción.

Miembro Posterior

Tuberosidad Superficie sacra articular Cresta iliaca 13 Alas del llion Tuberosidad Coxal 10 11 1 Isquion 9 2 4 Cuerpo del llion Pubis 12 3 Linea arcuanta 6 5 7 8 Sinfisis obturador pelviana Coxis Arco Isquiático

Femur 1 Trocánter mayor 2 Cabeza Tercer tracaner 3 Cuello 4 5 Trocánter Menor Cuerpo 6 Epicondilo lateral 8 Troclea 7

1 Tub. tibial Tibia 2 Intercondilia 3 4 5 Surco del extensor Cabeza del peroné 6 7 8 Cóndilo lateral Borde Craneal Diáfisis del peroné Espacio Inter Óseo

Rotula Base Área de unión del ligamento 1 Borde medial 2 3 Área de unión de ligamento 4 6 Borde lateral 5 Ápex

Articulaciones del miembro Posterior ARTICULACIÓN COXOFEMORAL: CLASE: diartrosis. GÉNERO: enartrosis. TIPO: triaxial. SUPERFICIES ARTICULARES: - Fémur: cabeza del fémur. - Hueso coxal: carilla semilunar del acetábulo. - Rodete cotiloideo: es un anillo de fibrocartílago, de sección triangular, adherido al cótilo, que sostiene suavemente la cabeza aumentando la estabilidad de la articulación. MOVIMIENTOS: - Flexión. - Extensión. - Abducción. - Aducción. - Rotación interna. - Rotación externa. - Circunducción.

Articulación femorotibial: CLASE: diartrosis. GÉNERO: condílea. TIPO: biaxial. SUPERFICIES ARTICULARES: - Fémur: cóndilos femorales. Son superficies articulares convexas, de forma elipsoidal, cuya convexidad no es homogénea sino que es mas suave en la parte anterior y es muy marcada en la parte posterior. - Tibia: cavidades glenoideas. - Meniscos. Son dos estructuras de fibrocartílago con forma de anillo, incompleto el interno (forma de C) y completo el externo (forma de O). Están adheridos a las cavidades glenoideas, pero se encuentran fijados por unos ligamentos: - Ligamentos menisco-rotulianos. - Ligamento lateral interno de la rodilla. y por unos tendones: - Tendón del músculo poplíteo (para el menisco externo). MOVIMIENTOS: - Flexión. - Extensión. - Rotación interna (Solo en flexión) - Rotación externa (Solo en flexión)
