Critical Path Method Eko Hartanto

Critical Path Method Eko Hartanto

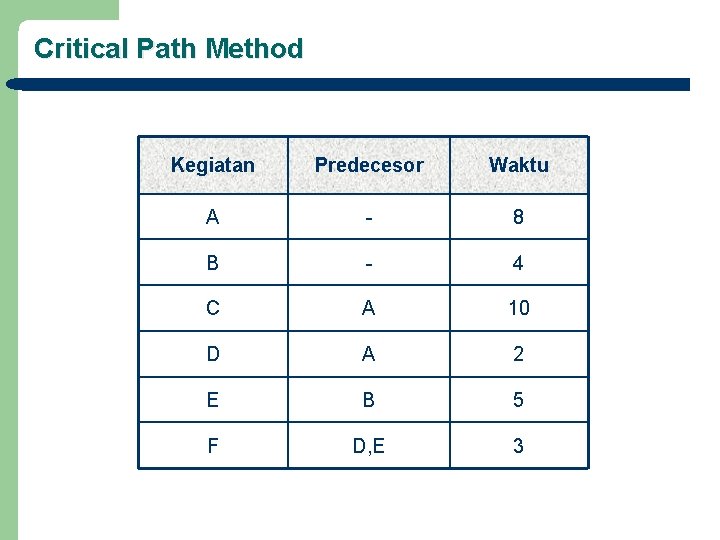

Critical Path Method Kegiatan Predecesor Waktu A - 8 B - 4 C A

Critical Path Method Kegiatan Predecesor Waktu A - 8 B - 4 C A 10 D A 2 E B 5 F D, E 3

Critical Path Method 2 8 A/8 8 C/1 0 5 D/2 0 B/ 18

Critical Path Method 2 8 A/8 8 C/1 0 5 D/2 0 B/ 18 18 F/ 3 4 10 E/5 4 10 15 Total Cost : 100+150+50+100+80 = 580

Critical Path Method Data waktu dan ongkos masing-masing kegiatan pada gambar diatas adalah sebagai

Critical Path Method Data waktu dan ongkos masing-masing kegiatan pada gambar diatas adalah sebagai berikut : Aktivitas Normal Dipercepat Waktu Ongkos A 8 100 6 200 B 4 150 2 350 C 10 100 5 400 D 2 50 1 90 E 5 100 1 200 F 3 80 1 100

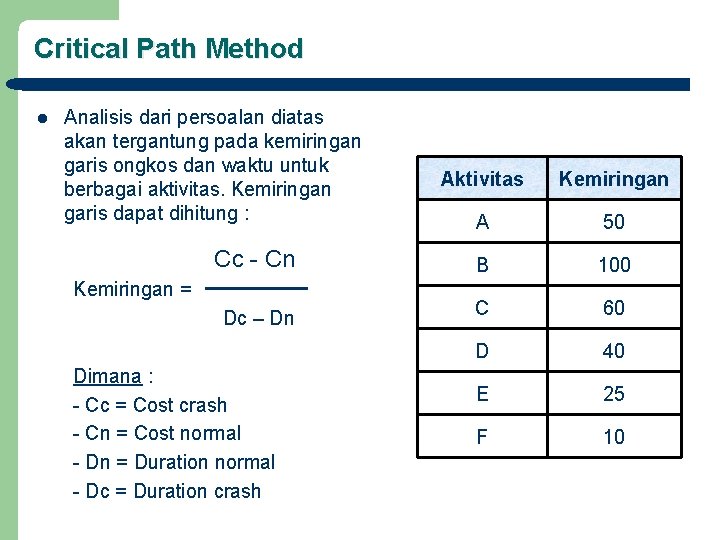

Critical Path Method l Analisis dari persoalan diatas akan tergantung pada kemiringan garis ongkos

Critical Path Method l Analisis dari persoalan diatas akan tergantung pada kemiringan garis ongkos dan waktu untuk berbagai aktivitas. Kemiringan garis dapat dihitung : Cc - Cn Kemiringan = Dc – Dn Dimana : - Cc = Cost crash - Cn = Cost normal - Dn = Duration normal - Dc = Duration crash Aktivitas Kemiringan A 50 B 100 C 60 D 40 E 25 F 10

Critical Path Method 2 7 A/7 7 C/1 0 5 D/2 0 F/ 3

Critical Path Method 2 7 A/7 7 C/1 0 5 D/2 0 F/ 3 4 B/ 17 17 3 4 9 E/5 4 9 Total Cost : 580+50 = 630 14

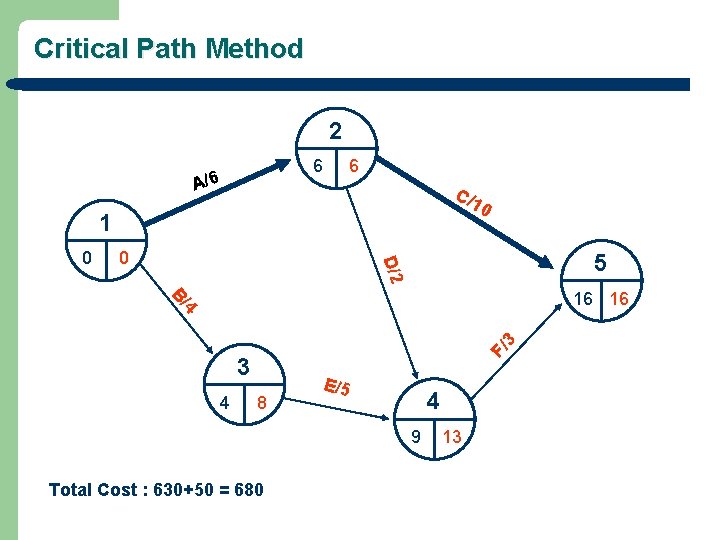

Critical Path Method 2 6 A/6 6 C/1 0 5 D/2 0 F/ 3

Critical Path Method 2 6 A/6 6 C/1 0 5 D/2 0 F/ 3 4 B/ 16 16 3 4 8 E/5 4 9 Total Cost : 630+50 = 680 13

Critical Path Method 2 6 A/6 6 C/9 1 0 5 D/2 0 F/

Critical Path Method 2 6 A/6 6 C/9 1 0 5 D/2 0 F/ 3 4 B/ 15 15 3 4 7 E/5 4 9 Total Cost : 680+60 = 740 12

Critical Path Method 2 6 A/6 6 C/8 1 0 5 D/2 0 F/

Critical Path Method 2 6 A/6 6 C/8 1 0 5 D/2 0 F/ 3 4 B/ 14 14 3 4 6 E/5 4 9 Total Cost : 740+60 = 800 11

Critical Path Method 2 6 A/6 6 C/7 1 0 5 D/2 0 F/

Critical Path Method 2 6 A/6 6 C/7 1 0 5 D/2 0 F/ 3 4 B/ 13 13 3 4 5 E/5 4 9 Total Cost : 800+60 = 860 10

Critical Path Method 2 6 A/6 6 C/6 1 0 5 D/2 0 F/

Critical Path Method 2 6 A/6 6 C/6 1 0 5 D/2 0 F/ 3 4 B/ 12 12 3 4 4 E/5 4 9 Total Cost : 860+60 = 920 9

Critical Path Method 2 6 A/6 6 C/5 1 0 5 D/2 0 F/

Critical Path Method 2 6 A/6 6 C/5 1 0 5 D/2 0 F/ 2 4 B/ 11 11 3 4 4 E/5 4 9 Total Cost : 920+(60+10) = 990 9

Critical Path Method Aktivitas Predesesor Normal Percepatan Time Cost A - 4 210 3

Critical Path Method Aktivitas Predesesor Normal Percepatan Time Cost A - 4 210 3 280 B - 8 400 6 560 C A 6 500 4 600 D A 9 540 7 600 E D 5 500 2 1100 F B, C, E 5 150 4 240 G F 3 150 2 400 H D 9 600 6 750 Dari tabel aktivitas diatas, hitung : 1). Waktu penyelesaian normal dan ongkosnya ! 2). Waktu penyelesaian tercepat dan ongkosnya !
