CRESCO BACKUP TSM BACKUP AFS BACKUP TSM BACKUP
CRESCO BACKUP TSM BACKUP AFS BACKUP

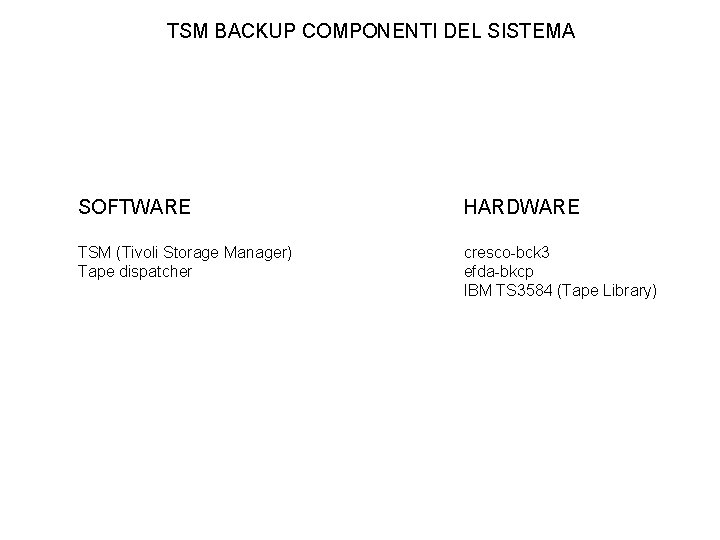

TSM BACKUP COMPONENTI DEL SISTEMA SOFTWARE HARDWARE TSM (Tivoli Storage Manager) Tape dispatcher cresco-bck 3 efda-bkcp IBM TS 3584 (Tape Library)
TSM BACKUP IBM TS 3584 4 drivers LTO 4 SERVER SAN cresco-bck 3 TSM server TSM client efda-bkcp Tape dispatcher GPFS FILESYSTEM LAN CLIENT cresco-gpf 1 cresco-gpf 2 cresco-gpf 3 cresco-bck 3 cresco-inst 0 cresco-cellhd pollux

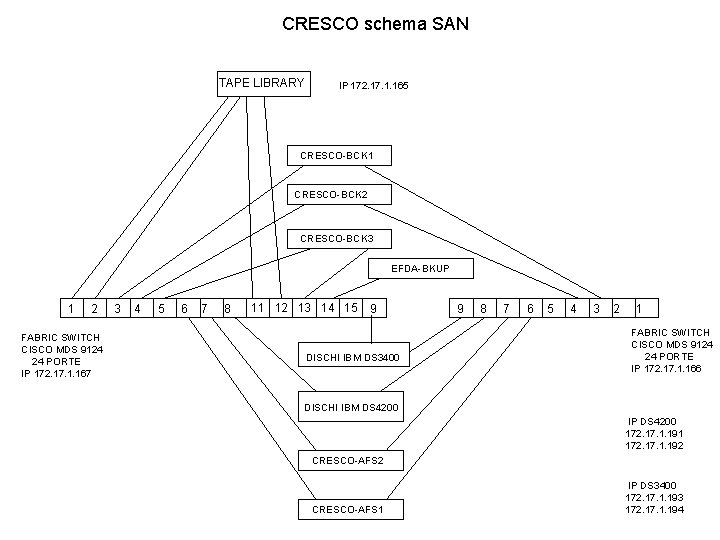

CRESCO schema SAN TAPE LIBRARY IP 172. 17. 1. 165 CRESCO-BCK 1 CRESCO-BCK 2 CRESCO-BCK 3 EFDA-BKUP 1 2 FABRIC SWITCH CISCO MDS 9124 24 PORTE IP 172. 17. 1. 167 3 4 5 6 7 8 11 12 13 14 15 9 DISCHI IBM DS 3400 9 8 7 6 5 4 3 2 1 FABRIC SWITCH CISCO MDS 9124 24 PORTE IP 172. 17. 1. 166 DISCHI IBM DS 4200 IP DS 4200 172. 17. 1. 191 172. 17. 1. 192 CRESCO-AFS 1 IP DS 3400 172. 17. 1. 193 172. 17. 1. 194
Installazione del TSM client [root@gridsrv 1 bin]# rpm -qa |grep TIVsm-API-5. 5. 1 -0. i 586 TIVsm-BA-5. 5. 1 -0. i 586 TIVsm-API 64 -5. 5. 1 -0. i 586 ftp: //index. storsys. ibm. com/tivoli-storage-management/maintenance/client/ /opt/tivoli/tsm/client/ba/bin/dsm. sys [root@gridsrv 1 bin]# more dsm. sys SErvername cresco-bck 3. portici. enea. it COMMMethod TCPip TCPPort 1500 PASSWORDAccess generate TCPServeraddress cresco-bck 3. portici. enea. it schedlogname /var/log/tsm/dsmsched. log errorlogname /var/log/tsm/dsmerror. log errorlogretention 180 schedlogretention 180 Nodename gridsrv 1 * inclexcl /opt/tivoli/tsm/client/ba/bin/dsmfile. def /opt/tivoli/tsm/client/ba/bin/dsm. opt [root@gridsrv 1 bin]# more dsm. opt Servername cresco-bck 3. portici. enea. it
Backup Client [root@cresco-bck 3 ~]# dsmj [root@cresco-bck 3 ~]# ps auxw|grep dsmc root 29901 0. 0 0. 1 28960 5060 pts/0 Sl 10: 39 0: 00 /usr/bin/dsmc sched
Politiche di backup Frequency = 0 Versions Data Exists = 3 Versions Data Deleted = 1 Retain Extra Versions = 180 Retain Only Version = 1825 Copy Serialization = Copy Mode = modified backup solo se modificato dall’ultimo backup Copie di backup se il file viene cancellato Durata in giorni della copia extra Durata in giorni di una solo copia Shared Static Il file non deve essere in uso durante il backup Il file è salvato solo se è stato modificato
AFS BACKUP
AFS BACKUP COMPONENTI DEL SISTEMA SOFTWARE HARDWARE AFS backup Perl scripts Tape dispatcher cresco-bck 3 efda-bkcp IBM TS 3584 (Tape Library)
AFS BACKUP IBM TS 3584 4 drivers LTO 4 SAN LAN efda-bkcp Tape dispatcher cresco-bck 3 AFS client cresco-afs 1 cresco-afs 2 AFS storage kratos
AFS BACKUP /afs/enea. it/fra/user/dangelo> /usr/afsws/etc/backup help /usr/afsws/etc/backup: Commands are: adddump add dump schedule addhost add host to config addvolentry add a new volume entry addvolset create a new volume set apropos search by help text dbverify check ubik database integrity deldump delete dump schedule deletedump delete dumps from the database delhost delete host to config delvolentry delete a volume set sub-entry delvolset delete a volume set diskrestore partition dump start dumpinfo provide information about a dump in the database help get help on commands interactive enter interactive mode jobs list running jobs kill running job labeltape label a tape listdumps list dump schedules listhosts list config hosts listvolsets list volume sets quit leave the program readlabel read the label on tape restoredb restore backup database savedb save backup database scantape dump information recovery from tape setexp set/clear dump expiration dates status get tape coordinator status volinfo query the backup database volrestore volume volsetrestore a set of volumes
Gerarchie di backup /sunday 1 /monday /tuesday /wednesday /thursday /friday /sunday_bin /monday /wednesday /friday

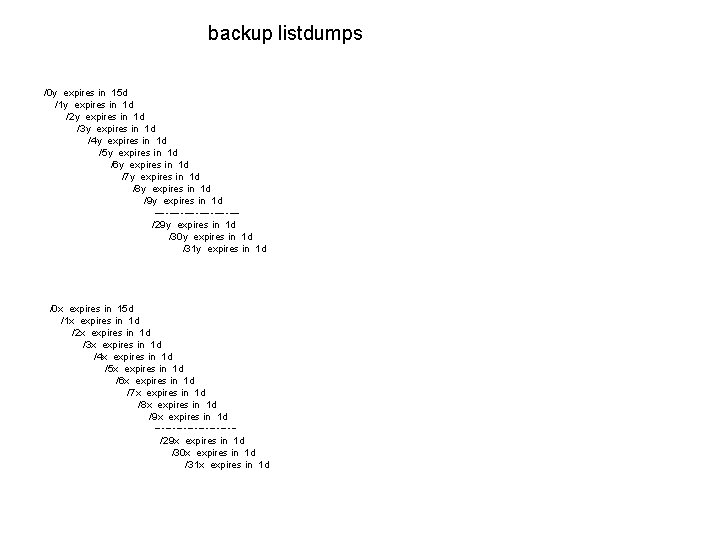

backup listdumps /0 y expires in 15 d /1 y expires in 1 d /2 y expires in 1 d /3 y expires in 1 d /4 y expires in 1 d /5 y expires in 1 d /6 y expires in 1 d /7 y expires in 1 d /8 y expires in 1 d /9 y expires in 1 d /29 y expires in 1 d /30 y expires in 1 d /31 y expires in 1 d /0 x expires in 15 d /1 x expires in 1 d /2 x expires in 1 d /3 x expires in 1 d /4 x expires in 1 d /5 x expires in 1 d /6 x expires in 1 d /7 x expires in 1 d /8 x expires in 1 d /9 x expires in 1 d /29 x expires in 1 d /30 x expires in 1 d /31 x expires in 1 d
backup listvolsets /afs/enea. it/fra/user/dangelo> /usr/afsws/etc/backup listvolsets Volume set portici 31: Entry 1: server cresco-afs 1. portici. enea. it, partition. *, volumes: . *. backup Entry 2: server cresco-afs 2. portici. enea. it, partition. *, volumes: . *. backup Entry 3: server kratos. portici. enea. it, partition. *, volumes: . *. backup Volume set portici 32: Entry 1: server cresco-afs 1. portici. enea. it, partition. *, volumes: . *. backup Entry 2: server cresco-afs 2. portici. enea. it, partition. *, volumes: . *. backup Entry 3: server kratos. portici. enea. it, partition. *, volumes: . *. backup
AFS BACKUP afsbkup@cresco-bck 3. portici. enea. it: /afsbkup>crontab -l 00 01 * * * /afsbkup/cronpag. sh afsbkup@cresco-bck 3. portici. enea. it: /afsbkup>more /afsbkup/cronpag. sh #!/usr/afsws/bin/pagsh checklock() { if [ -e /afsbkup/logs/lock. $1 ]; then echo "locked" else echo "ok" fi } mkdir -p /usr/afs/backup/Archive day=`date +"%a"` " = "31" ]; then. /dobackupsys enea. it portici 31 fi mkdir -p /usr/afs/backup/Archive/$day rc=`mv /usr/afs/backup/T* /usr/afs/backup/Archive/$day > /dev/null 2>&1` cd /afsbkup. /auth /usr/afsws/bin/tokens for stream in 31 32 do status=`checklock $stream` if [ "$status" = "ok" ]; then # EFDA if [ "$stream. /dumpall enea. it portici$stream fi done
backup dumpinfo /afs/enea. it/fra/user/dangelo> /usr/afsws/etc/backup dumpinfo -ndumps 1000 dumpid parentid lv created nt nvols dump name 1249599764 0 0 08/07/2009 01: 02 1 451 portici 31. 0 y (1249599764) 1249629686 0 0 08/07/2009 09: 21 1 451 portici 32. 0 y (1249629686) 1249686182 1249599764 1 08/08/2009 01: 03 1 14 portici 31. 1 y (1249599764) 1249687151 1249629686 1 08/08/2009 01: 19 1 14 portici 32. 1 y (1249629686) 1249772580 1249686182 2 08/09/2009 01: 03 1 11 portici 31. 2 y (1249599764) 1249773343 1249687151 2 08/09/2009 01: 15 1 11 portici 32. 2 y (1249629686) 1249858968 1249772580 3 08/10/2009 01: 02 1 9 portici 31. 3 y (1249599764) 1249859439 1249773343 3 08/10/2009 01: 10 1 9 portici 32. 3 y (1249629686) 1249964536 1249858968 4 08/11/2009 06: 22 1 9 portici 31. 4 y (1249599764) 1249965048 1249859439 4 08/11/2009 06: 30 1 9 portici 32. 4 y (1249629686) 1250031716 1249964536 5 08/12/2009 01: 01 1 8 portici 31. 5 y (1249599764) 1250032238 1249965048 5 08/12/2009 01: 10 1 8 portici 32. 5 y (1249629686) 1251121787 1250031716 6 08/24/2009 15: 49 1 11 portici 31. 6 y (1249599764) 1251122504 1250032238 6 08/24/2009 16: 01 1 11 portici 32. 6 y (1249629686) 1251154945 1251121787 7 08/25/2009 01: 02 1 9 portici 31. 7 y (1249599764) 1251155924 1251122504 7 08/25/2009 01: 18 1 9 portici 32. 7 y (1249629686) 1251241343 1251154945 8 08/26/2009 01: 02 1 11 portici 31. 8 y (1249599764) 1251242113 1251155924 8 08/26/2009 01: 15 1 11 portici 32. 8 y (1249629686) 1251328258 1251241343 9 08/27/2009 01: 10 1 12 portici 31. 9 y (1249599764) 1251329281 1251242113 9 08/27/2009 01: 28 1 12 portici 32. 9 y (1249629686) 1251414152 1251328258 10 08/28/2009 01: 02 1 10 portici 31. 10 y (1249599764) 1251415238 1251329281 10 08/28/2009 01: 20 1 10 portici 32. 10 y (1249629686) 1251500557 1251414152 11 08/29/2009 01: 02 1 13 portici 31. 11 y (1249599764) 1251501292 1251415238 11 08/29/2009 01: 14 1 13 portici 32. 11 y (1249629686) 1251586919 1251500557 12 08/30/2009 01: 01 1 5 portici 31. 12 y (1249599764) 1251587456 1251501292 12 08/30/2009 01: 10 1 5 portici 32. 12 y (1249629686) 1251673317 1251586919 13 08/31/2009 01: 01 1 7 portici 31. 13 y (1249599764) 1251673792 1251587456 13 08/31/2009 01: 09 1 7 portici 32. 13 y (1249629686) 1251759761 0 0 09/01/2009 01: 02 1 453 portici 31. 0 x (1251759761) 1251789998 0 0 09/01/2009 09: 26 1 453 portici 32. 0 x (1251789998) 1251846182 1251759761 1 09/02/2009 01: 03 1 17 portici 31. 1 x (1251759761) 1251847201 1251789998 1 09/02/2009 01: 20 1 17 portici 32. 1 x (1251789998)
backup dumpinfo afs/enea. it/fra/user/dangelo> /usr/afsws/etc/backup dumpinfo -id 1253575177 Dump: id 1253575177, level 20, volumes 25, created: Tue Sep 22 01: 19: 37 2009 Tape: name A 00095 (1251789998) n. Volumes 25, created 09/22/2009 01: 21, expires 09/23/2009 01: 21 Pos Clone time Nbytes 854 09/22/2009 01: 01 18200805 Volume user. skeej. backup 855 09/22/2009 01: 01 3284869148 user. procacci. backup 856 09/22/2009 01: 01 24655 user. pardi. backup 857 09/22/2009 01: 01 789728 user. gianese. backup 858 09/22/2009 01: 00 141418 por. p. webtv. html. backup 859 09/22/2009 01: 00 23582447 user. pollini. backup 860 09/22/2009 01: 00 258679165 user. guarnier. backup 861 09/22/2009 01: 00 98305393 user. funel. backup 862 09/22/2009 01: 00 126500907 user. ambrosin. backup 863 09/22/2009 01: 00 14253605 user. marchei. backup 864 09/22/2009 01: 00 59098780 user. ciavarel. backup 865 09/22/2009 01: 00 75382392 user. raia. backup 866 09/22/2009 01: 00 10811834 user. aprea. backup 867 09/22/2009 01: 00 16880146 user. ferrara. backup 868 09/22/2009 01: 00 user. giammatt. backup 487614 869 09/22/2009 01: 00 2668 870 09/22/2009 01: 00 2470380 por. arcproj. backup por. p. g 3 droma. reborn 4. backup 871 09/22/2009 01: 00 329521 user. cgargiul. backup 872 09/22/2009 01: 00 1602190 873 09/22/2009 01: 00 2500 user. fiannone. backup por. p. dysco. backup 874 09/22/2009 01: 00 980207997 user. minotti. backup 875 09/22/2009 01: 00 54861621 por. p. siap. backup 876 09/22/2009 01: 00 199216330 user. bongini. backup 877 09/22/2009 01: 00 user. vangone. backup 1310692 878 09/22/2009 01: 00 765079790 por. remote. grena. backup
AFS RESTORE AFS backup vlrestore afsbkup@cresco-bck 3. portici. enea. it: /afsbkup/volrestore enea. it 31 kratos a user. scope. backup -date "07/10/2009" -extension ". dangelo" AFS backup diskrestore afsbkup@cresco-bck 3. portici. enea. it: /afsbkup/partitionrestore enea. it 31 kratos /vicepa afsbkup@cresco-bck 3. portici. enea. it: /afsbkup/partitionrestore enea. it 31 kratos a –newserver “cresco-afs 1” –newpartition “ /vicepb”
Logs server cresco-bck 3 TSM BACKUP TAPE MANAGER AFS BACKUP /tsmbuffer/Log/dsmc. log /system/TSM/tsmutil/tsm. tapeaccess/log/tapemanager. log /afsbkup/logs
