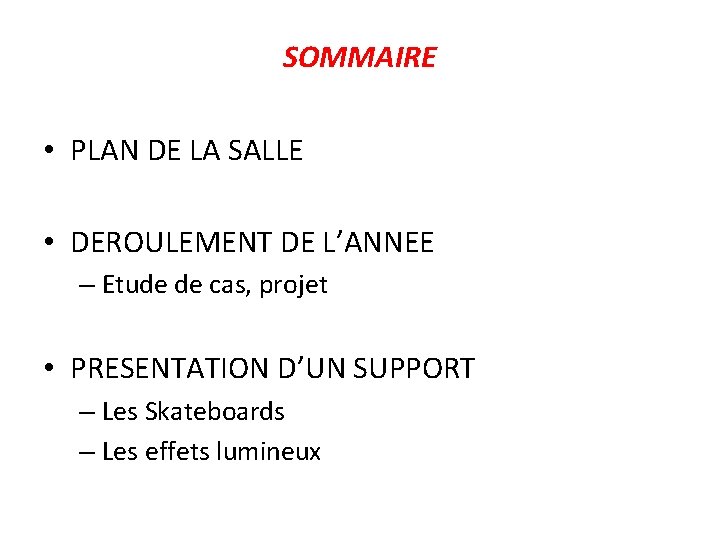

SOMMAIRE • PLAN DE LA SALLE • DEROULEMENT DE L’ANNEE – Etude de cas, projet • PRESENTATION D’UN SUPPORT – Les Skateboards – Les effets lumineux

La salle de CIT et SI Zone d’étude de cas Zone de projet Zone de synthèse

ETUDE DE CAS N° 1 C. I. T et S. I CIT Information S. I Analyse fonctionnelle et Chaîne d’information Les skateboards Les effets lumineux Les guitares électriques Les voitures RC Les ventilateurs Les lego ÉQUIPE 1 ÉQUIPE 2 ÉQUIPE 3 ÉQUIPE 4 ÉQUIPE 5 ÉQUIPE 6 APPROFONDIR LA CULTURE TECHNOLOGIQUE SIMULER, MESURER UN COMPORTEMENT SYNTHESE

ETUDE DE CAS N° 2 C. I. T et S. I CIT Structure et Matériaux S. I Analyse fonctionnelle et Représentation numérique Les skateboards Les effets lumineux Les guitares électriques Les voitures RC ÉQUIPE 6 ÉQUIPE 1 ÉQUIPE 2 ÉQUIPE 3 Les ventilateurs Les lego ÉQUIPE 4 ÉQUIPE 5 APPROFONDIR LA CULTURE TECHNOLOGIQUE REPRESENTER - COMMUNIQUER SYNTHESE

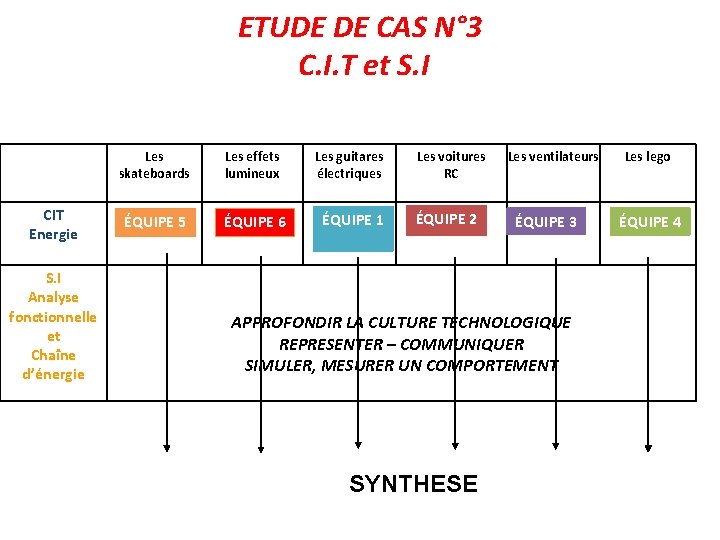

ETUDE DE CAS N° 3 C. I. T et S. I CIT Energie S. I Analyse fonctionnelle et Chaîne d’énergie Les skateboards Les effets lumineux Les guitares électriques ÉQUIPE 5 ÉQUIPE 6 ÉQUIPE 1 Les voitures RC ÉQUIPE 2 Les ventilateurs ÉQUIPE 3 APPROFONDIR LA CULTURE TECHNOLOGIQUE REPRESENTER – COMMUNIQUER SIMULER, MESURER UN COMPORTEMENT SYNTHESE Les lego ÉQUIPE 4

PROJET C. I. T et S. I Les skateboards SI-CIT projet ÉQUIPE 4 Les effets lumineux ÉQUIPE 5 Les guitares électriques ÉQUIPE 6 Les voitures RC ÉQUIPE 1 SYNTHESE Les ventilateurs Les lego ÉQUIPE 2 ÉQUIPE 3

CREATION ET INNOVATION TECHNOLOGIQUES DANS LES SPORTS DE GLISSE LE SKATEBOARD

Création et Innovation technologique Les évolutions du skateboard

Le skateboard classique Support Description Plateau constitué de 7 couches de bois collées Grip collé sur le plateau

Le Waveboard Support Description 2 plateaux en plastique ABS hautement résistant, articulés grâce à une barre de torsion en métal Axes: Aluminium A 356 (alliage), contiennent chacun 2 roulements Roulements: ABEC 5 Roues: 80 mm en PU 88 A, pivotantes a 360°

Le skateboard électrique Support Description Plateau en bois Moteur 150 W relié à une roue arrière par une courroie Freinage ABS Commande Sans fil

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer la commande du skateboard ? INFORMATION Commande à distance

Question n° 1 Quelles sont les innovations ayant permis d’améliorer la commande du skateboard ? Lois d’évolution n° 4 Supports Champ technologique Augmentation du niveau d’idéalité Innovation Solution Principe physique principale technologique Communi. Commande cation Information à distance radio fréquence Propagation d’ondes électromagnétiques Expérimentations associées / piste de projet Principe de la transmission radio avec un module radio intégré

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer le maintien du skateur ? MATÉRIAUX ET STRUCTURES Matériaux souples

Question n° 2 Quelles sont les innovations ayant permis d’améliorer le maintien du skateur ? Lois d’évolution n° 7 Supports Champ technologique Transition vers un micro niveau Innovation Solution Principe physique principale technologique Planche en Matériaux et plastique souples structures ABS Expérimentations associées / piste de projet Etude des matériaux Adhérence Etude des procédés d’obtention

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer les sensations de glisse ? ENERGIE Propulsion du skate sans mettre le pied par terre Motorisation du skate

Question n° 3: Quelles sont les innovations ayant permis d’améliorer les sensations de glisse ? Lois d’évolution n° 2 Supports Champ technologique Energie Conductibilité énergique du système Innovation Solution Principe physique principale technologique Propulsion Roues du skate jockey sans mettre le pied par Barre de terre torsion Loi d’évolution n° 4 Transformation de l’énergie cinétique en énergie mécanique Expérimentations associées / piste de projet Energie cinétique Augmentation du niveau d’idéalité Supports Champ technologique Innovation Solution Principe physique principale technologique Energie Transformation de l’énergie électrique en énergie mécanique Motorisation du skate Moteur électrique Expérimentations associées / piste de projet Principe du moteur à courant continu Vitesse de rotation / couple

Création et Innovation technologique Projet de créativité Projet

Projet de créativité technologique Amélioration du maintien du skateur Support Piste de projet Conception de cale-pieds

Activité en début d’année S’initier au vocabulaire de la création et l’innovation

ETUDE DE CAS N° 1 Quelles sont les innovations ayant permis d’améliorer la commande du skateboard ? Champ technologique : Information

Création et Innovation technologique La démarche Etude du Produit Données techniques Identification de l’évolution du produit Identification de la loi d’innovation Contraintes, normes, brevets Identification l’innovation technologique Caractérisation Découverte du principe de la solution Caractérisation Identification du principes d’innovation Manipulation

Création et Innovation technologique La démarche Etude du Produit Données techniques Identification de l’évolution du produit Contraintes, normes, brevets Identification l’innovation technologique Découverte du principe de la solution Caractérisation Identification du principes d’innovation Manipulation

Découverte des produits et étude des données techniques

Création et Innovation technologique La démarche Etude du Produit Données techniques Identification de l’évolution du produit Contraintes, normes, brevets Identification l’innovation technologique Découverte du principe de la solution Caractérisation Identification du principes d’innovation Manipulation

Etude des brevets

Création et Innovation technologique La démarche Etude du Produit Données techniques Identification de l’évolution du produit Contraintes, normes, brevets Identification l’innovation technologique Découverte du principe de la solution Caractérisation Identification du principe d’innovation Manipulation

Caractérisation des caractéristiques

Création et Innovation technologique La démarche Etude du Produit Données techniques Identification de l’évolution du produit Contraintes, normes, brevets Identification l’innovation technologique Découverte du principe de la solution Caractérisation Identification du principe d’innovation Manipulation

Expérimentation et validation du principe Découverte scientifique : Les ondes électromagnétiques

CREATION ET INNOVATION TECHNOLOGIQUES DANS LA CULTURE ET LES LOISIRS LES PROJECTEURS D’EFFETS LUMINEUX

Création et Innovation technologique Les évolutions du projecteur d’effets lumineux

Le spot PAR 36 Support Description Poids: 1 kg Boîtier métallique robuste avec étrier de fixation Dimensions: ø 150 x 170 mm Type de lampe: PAR 36 (30 W / 6. 4 V) Branchement 230 V Alternatif

Le Pinspot Support Description Poids: 1. 3 kg Dimensions: 150 x 120 x 115 mm Type de lampe: PAR 36 (30 W / 6. 4 V) Alimentation: 230 V alternatif 4 coupelles de couleur motorisées Avantage: un seul câble d`alimentation (fiche SCHUKO)

Le spot à DEL couleur Support Description Boîtier ABS Ouverture 30°, dimensions : Ø 130 x 150 mm, poids 800 g 76 DELS de 5 mm: 40 rouges, 18 vertes, 18 bleues 100 000 heures Consommation : 5 Watts Modes : Auto, DMX, Master/ Slave, Musical

La Lyre à DEL Support Description Dimensions 300 x 250 mm, poids 4, 8 Kg 1 Lampe DEL 10 W blanche Angle de rotation horizontal 520°, vertical 245° Roue de couleurs avec 8 couleurs, 7 gobos + 1 libre Modes : Auto, DMX, Master/ Slave, Musical

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer la structure du projecteur d’effets lumineux ? MATÉRIAUX ET STRUCTURES Modification de la lumière en couleur, en forme et en position Baisse de l’encombrement et de la masse

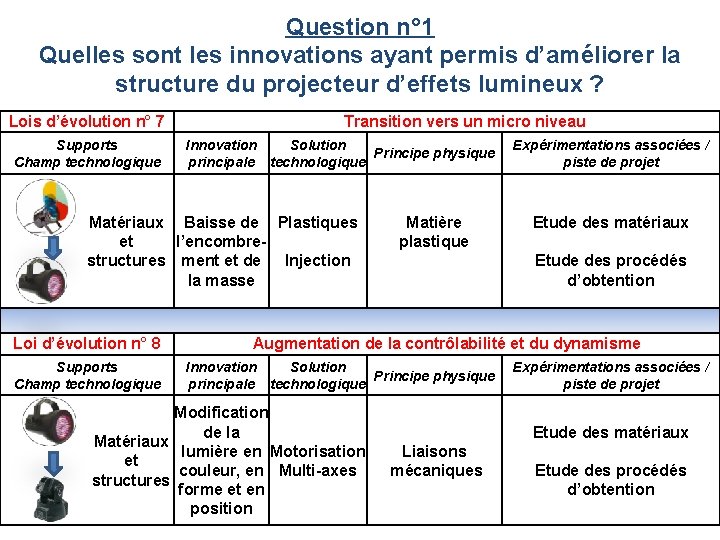

Question n° 1 Quelles sont les innovations ayant permis d’améliorer la structure du projecteur d’effets lumineux ? Lois d’évolution n° 7 Supports Champ technologique Transition vers un micro niveau Innovation Solution Principe physique principale technologique Matériaux Baisse de Plastiques et l’encombrestructures ment et de Injection la masse Loi d’évolution n° 8 Supports Champ technologique Matière plastique Expérimentations associées / piste de projet Etude des matériaux Etude des procédés d’obtention Augmentation de la contrôlabilité et du dynamisme Innovation Solution Principe physique principale technologique Modification de la Matériaux lumière en Motorisation Liaisons et couleur, en Multi-axes mécaniques structures forme et en position Expérimentations associées / piste de projet Etude des matériaux Etude des procédés d’obtention

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer les effets lumineux ? ENERGIE Modification de la lumière en couleur, en forme et en position Motorisation Baisse de la puissance consommée

Question n° 2 Quelles sont les innovations ayant permis d’améliorer les effets lumineux ? Lois d’évolution n° 8 Supports Champ technologique Augmentation de la contrôlabilité et du dynamisme Innovation principale Solution Principe physique technologique Roue de Energie Motorisation couleurs motorisée Transformation de l’énergie électrique en énergie mécanique Expérimentations associées / piste de projet Moteur électrique

Question n° 2: Quelles sont les innovations ayant permis d’améliorer les effets lumineux? Lois d’évolution n° 4 Supports Champ technologique Augmentation du niveau d’idéalité Innovation principale Solution Principe physique technologique Baisse de la Diode Energie puissance électrolumiconsommée nescente Loi d’évolution n° 8 Supports Champ technologique Additivité des couleurs Expérimentations associées / piste de projet Consommation électrique Augmentation de la contrôlabilité et du dynamisme Innovation Solution Principe physique principale technologique Expérimentations associées / piste de projet Modification Moteur pas à pas de la Gobos Positionnement Moteur à courant continu lumière en couleurs et avec et sans Energie couleur, en formes asservissement Piste de projet : forme et en commandés Amélioration du réglage du position zoom

Création et Innovation technologique Quelles sont les innovations ayant permis d’améliorer la commande des effets lumineux ? INFORMATION Commande à distance

Question n° 3 Quelles sont les innovations ayant permis d’améliorer la commande des effets lumineux ? Lois d’évolution n° 8 Supports Champ technologique Augmentation de la contrôlabilité et du dynamisme Innovation Solution Principe physique principale technologique Commande à Information distance Liaison DMX Numérisation du signal Expérimentations associées / piste de projet Analyse de la norme DMX Liaison sans fil

Création et Innovation technologique Projet de créativité Projet

Projet de créativité technologique Amélioration du réglage du zoom Support Piste de projet Motorisation de la commande du zoom
