Create Junction Box Klik Wiring Default Klik Kanan

Create Junction Box : Klik Wiring >> Default >> Klik Kanan >> New Instrument Panel >> Junction Box (Generic) 1

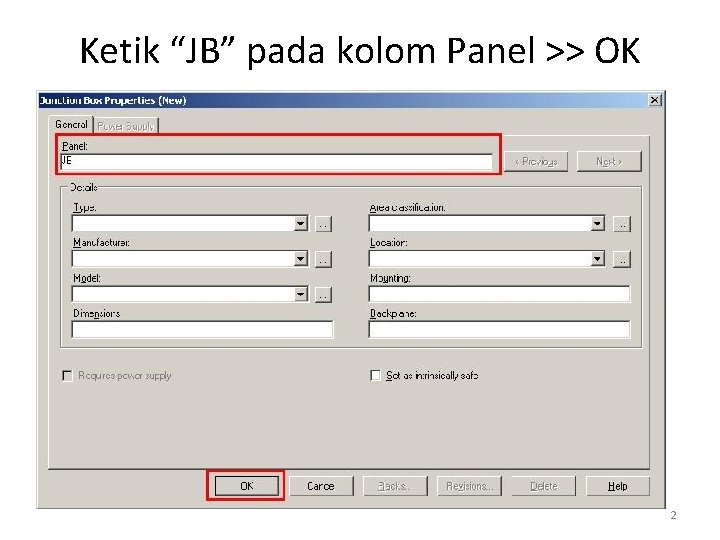

Ketik “JB” pada kolom Panel >> OK 2

Klik Kanan pada JB >> New >> Strip or I/O Card… 3

Klik Edit >> Pada Configuration Name pilih Continuous >> Pada Total of terminals pilih 30 (sebagai contoh) >> Save >> Create 4

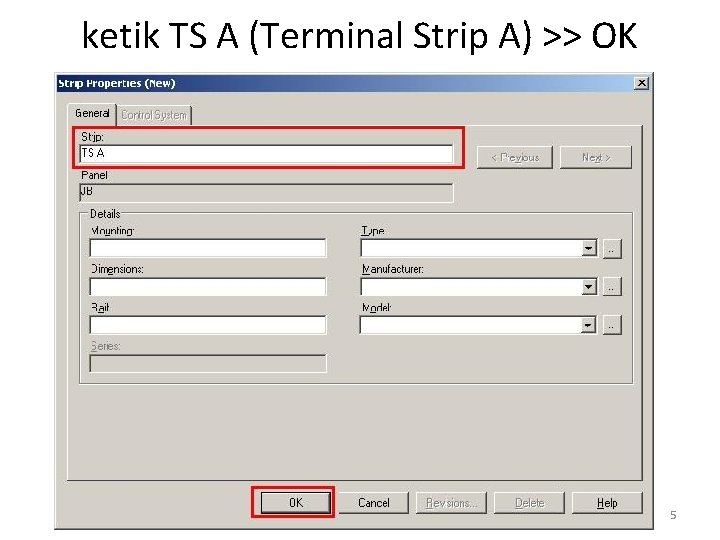

ketik TS A (Terminal Strip A) >> OK 5

Klik Default & Panel >> Klik & Drag JB dari Default ke Plant Panel Manager 6

Ketik JB-A-PCS-001 >> OK 7

Klik & Drag lagi sehingga terbentuk seperti di bawah. JB-A-PCS-001 JB-A-SIS-001 JB-D-PCS-001 JB-A-SIS-001 8

Create Marshalling Rack : Klik Default >> Klik Kanan >> New Instrument Panel >> Marshalling Rack 9

Ketik “MARSHALLING RACK” >> OK 10

Klik Kanan pada Marshalling Rack >> New >> Strip or I/O Card… 11

Klik Edit >> Pada Configuration Name pilih Continuous >> Pada Total of terminals pilih 150 (sebagai contoh) >> Save >> Create 12

Klik Kanan pada Marshalling Rack >> New >> Strip or I/O Card… 13

Klik Edit >> Pada Configuration Name pilih Continuous >> Pada Total of terminals pilih 30 (sebagai contoh) >> Save >> Create 14

Ketik “REAR AI” >> OK 15

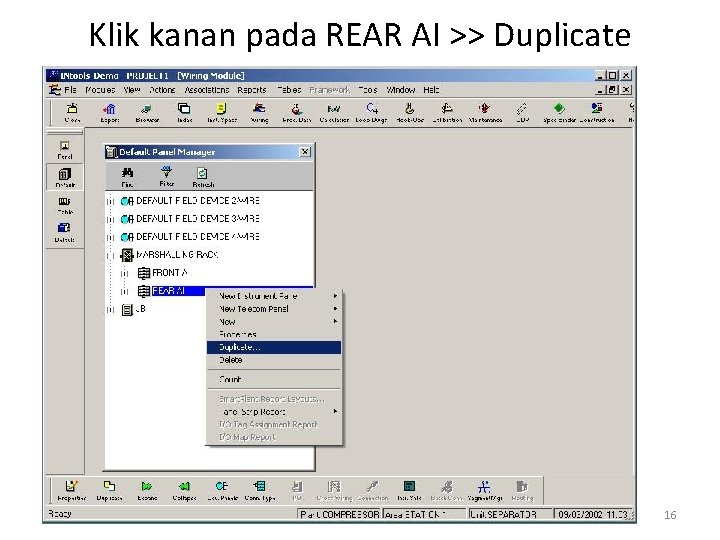

Klik kanan pada REAR AI >> Duplicate 16

Ulangi Duplicate sehingga Terbentuk: REAR AO, REAR DI, REAR DO 17

Klik Default & Panel >> Klik & Drag Marshalling Rack, dari Default ke Plant Panel Manager 18

Ketik “MC-PCS-01” >> OK 19

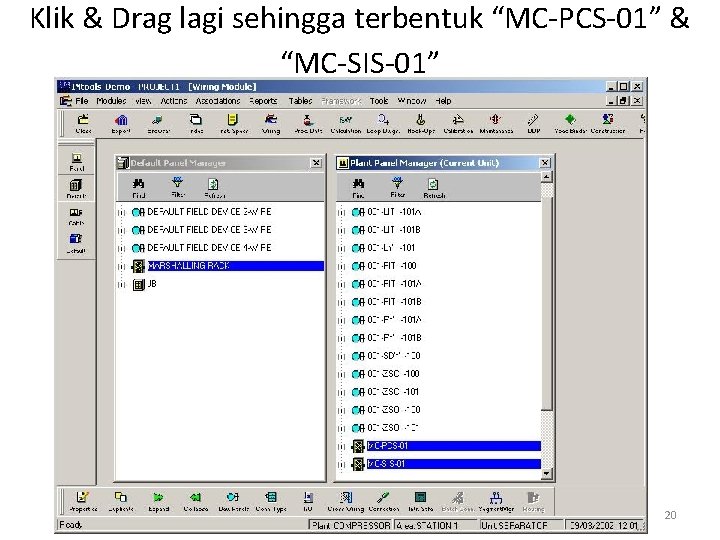

Klik & Drag lagi sehingga terbentuk “MC-PCS-01” & “MC-SIS-01” 20

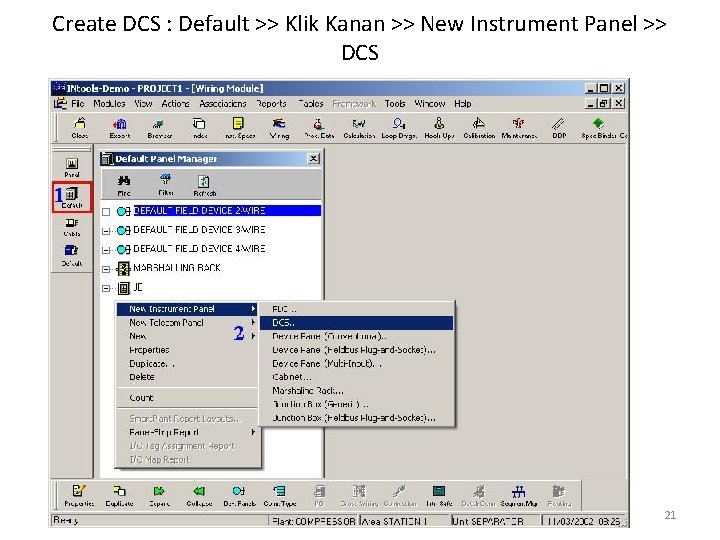

Create DCS : Default >> Klik Kanan >> New Instrument Panel >> DCS 21

Ketik “DCS” >> OK 22

Klik Kanan pada DCS >> New >> Strip or I/O Card… 23

Klik New >> Number of Terminals in pattern pilih 2 >> OK >> 24

Ikuti Langkah No. 1 >> Total of Number Terminals pilih 16 (lihat spec vendor PLC / DCS) >> Save >> Create 25

Pada Tab General >> I/O Card: “AI” 26

Pada Tab Control System >> System I/O type pilih “AI” 27

28

Klik Kanan pada DCS >> New >> Strip or I/O Card… 29

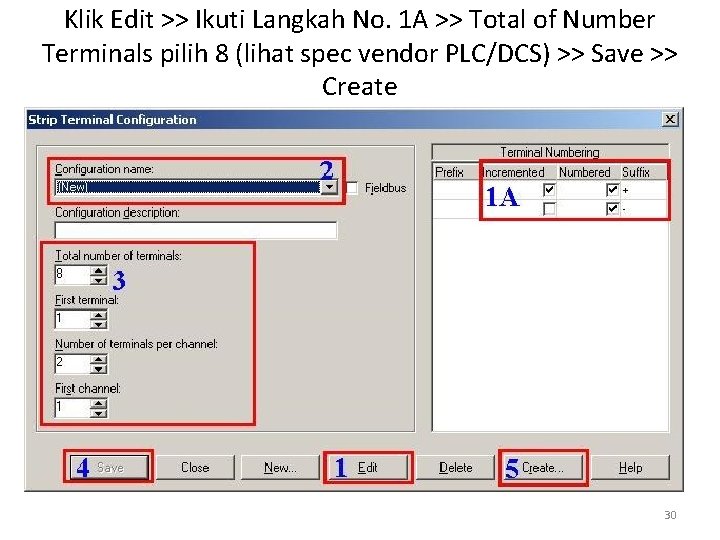

Klik Edit >> Ikuti Langkah No. 1 A >> Total of Number Terminals pilih 8 (lihat spec vendor PLC/DCS) >> Save >> Create 30

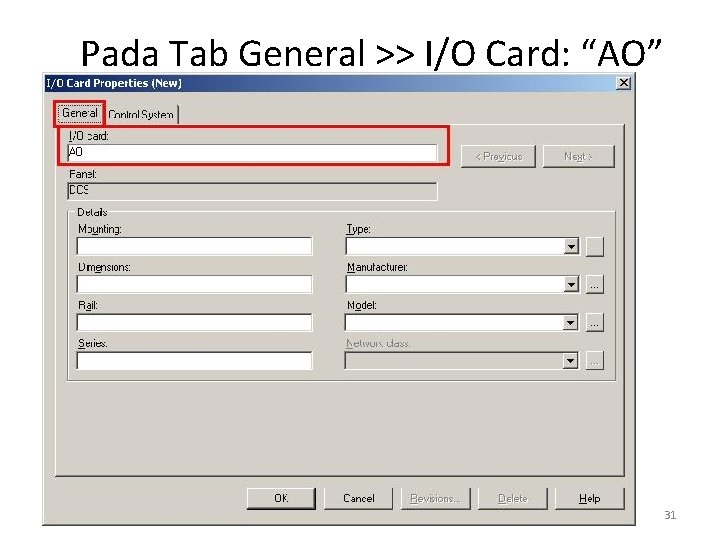

Pada Tab General >> I/O Card: “AO” 31

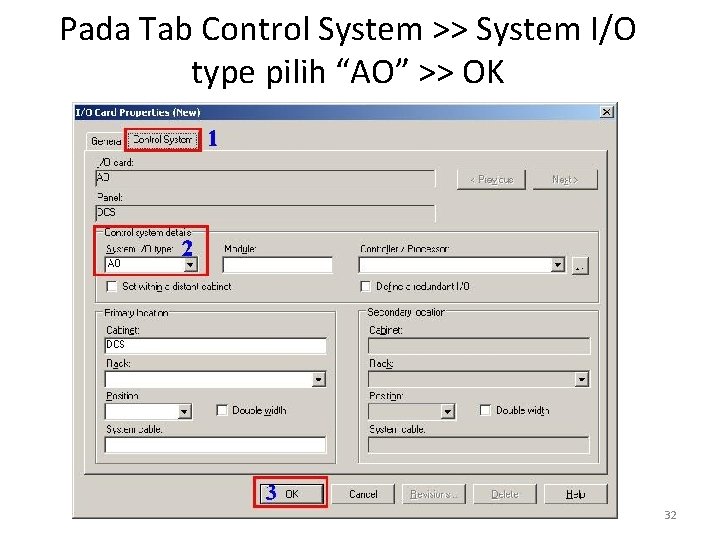

Pada Tab Control System >> System I/O type pilih “AO” >> OK 32

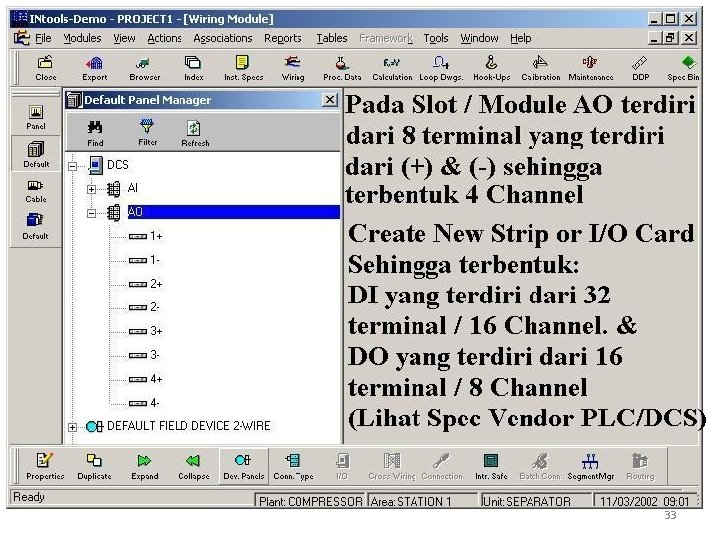

33

Klik Default & Panel >> Klik & Drag DCS, dari Default ke Plant Panel Manager 34

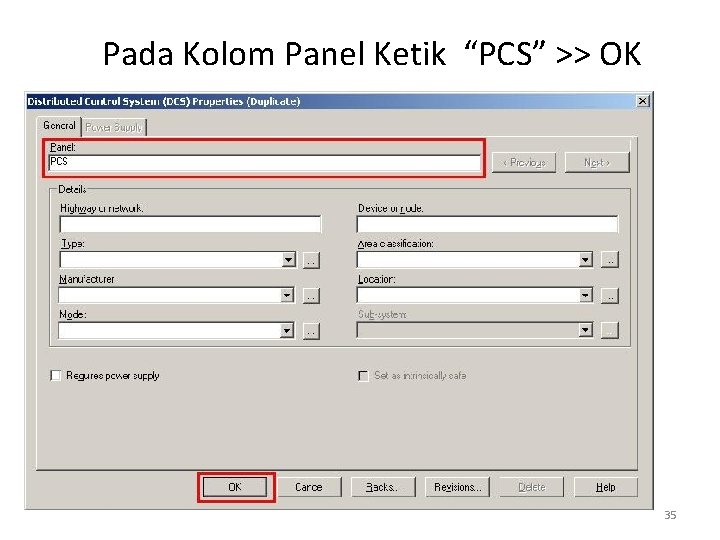

Pada Kolom Panel Ketik “PCS” >> OK 35

Ulangi Klik & Drag >> Ketik SIS pada kolom Panel >> OK 36

Sehingga terbentuk PCS dan SIS 37
