Crear Bloques Pasos para la elaboracin de bloques
Crear Bloques Pasos para la elaboración de bloques en Auto. Cad 1. - Dibujar el bloque 2. - Aplica el comando, BLOQUEDISC 3. - Guardar el bloque en la ventana que se muestra después de ejecutar BLOQUEDISC
Crear Bloques 4. - Clic en designar objetos. NOTA: seleccionar todos los objetos del dibujo luego ENTER
Crear Bloques 5. - Marcar convertir en bloque

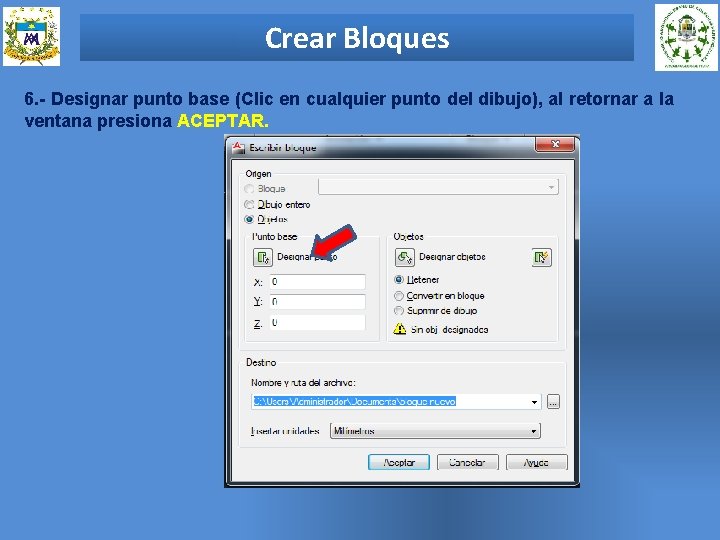

Crear Bloques 6. - Designar punto base (Clic en cualquier punto del dibujo), al retornar a la ventana presiona ACEPTAR.
INSERTAR Y ESCALAR BLOQUES Menú INSERTAR (Bloques) Modifica la escala del bloque al momento que se inserta. Ubicar el Bloque Puedes rotarlo.
Pasos aplicando escalas con referencias 1. - DI: Marcar la distancia en bloques (Seleccionar la altura o ancho real del bloque). 2. - Dibujar una línea de referencia para la altura. 3. - M: Mover (Mover la línea de referencia al punto donde se inició la distancia de altura). Referencia Punto Origen Línea base medida de distancia 4. - SC: Escala (Seleccione el bloque luego ENTER, pinche el punto origen donde se juntan las 2 líneas – color amarillo). 5. - R: Referencia (Presione R referencia y luego ENTER)
Pasos aplicando escalas con referencias 6. - Clic nuevamente en el punto de origen. 7. - llevarlo a la altura original Clic nuevamente. 8. - Bajarlo a la altura de línea de referencia.

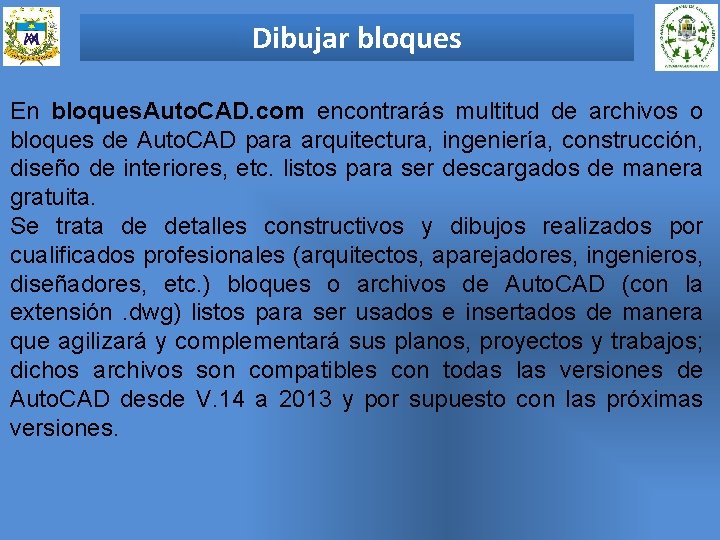

Dibujar bloques En bloques. Auto. CAD. com encontrarás multitud de archivos o bloques de Auto. CAD para arquitectura, ingeniería, construcción, diseño de interiores, etc. listos para ser descargados de manera gratuita. Se trata de detalles constructivos y dibujos realizados por cualificados profesionales (arquitectos, aparejadores, ingenieros, diseñadores, etc. ) bloques o archivos de Auto. CAD (con la extensión. dwg) listos para ser usados e insertados de manera que agilizará y complementará sus planos, proyectos y trabajos; dichos archivos son compatibles con todas las versiones de Auto. CAD desde V. 14 a 2013 y por supuesto con las próximas versiones.
Dibujar bloques
Dibujar bloques
