CREA 1926617 CNPJ 18. 311. 306/0001 -24 INTRODUÇÃO AOS RISCOS DE ELETRICIDADE MÓDULO 03 www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 INTRODUÇÃO AOS RISCOS DE ELETRICIDADE A eletricidade é um dos tipos de energia mais utilizados, proporcionando ajuda e comodidade a maioria das atividades do ser humano, mas apresenta riscos sérios que é necessário conhecer e prever. TIPOS DE CONTATO COM A ELETRICIDADE Contato direto: É o que se produz com as partes ativas da instalação. Contato indireto: É o que se produz com massas em tensão. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 Para evitar os contactos diretos, é necessário: • Afastar os cabos e as ligações dos locais de trabalho e de passagem; • Interpor ou colocar obstáculos para proteção; • Cobrir as artes em tensão com material isolador; • Utilizar tensões inferiores a 25 volts; www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 Para evitar os contactos indiretos, existem os seguintes meios de proteção: • A ligação à terra; • O disjuntor diferencial; Quando se produz um contacto elétrico indireto, a ligação á terra desvia uma grande parte da corrente elétrica que, de outro modo, passaria através do corpo do trabalhador. Mas ATENÇÃO! Nem todas as ligações à terra se encontram em bom estado. É necessário verificar se estão bem efetuadas e cuidadas pelo técnico especializado. O disjuntor diferencial é um aparelho de grande precisão que corta a corrente quase instantaneamente, assim que se produz uma corrente de defeito. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 MEDIDAS DE PREVENÇÃO BÁSICAS • Não realize trabalhos de eletricidade se não estiver devidamente habilitado e autorizado a fazê-lo. • Tenha cuidado com os fios elétricos. Mantenha a distância de segurança. • Utilize equipamentos e meios de proteção individual certificados. • Nos locais molhados ou metálicos, utilize apenas aparelhos elétricos portáteis com tensão reduzida de segurança (24 V). www. tecporto. com

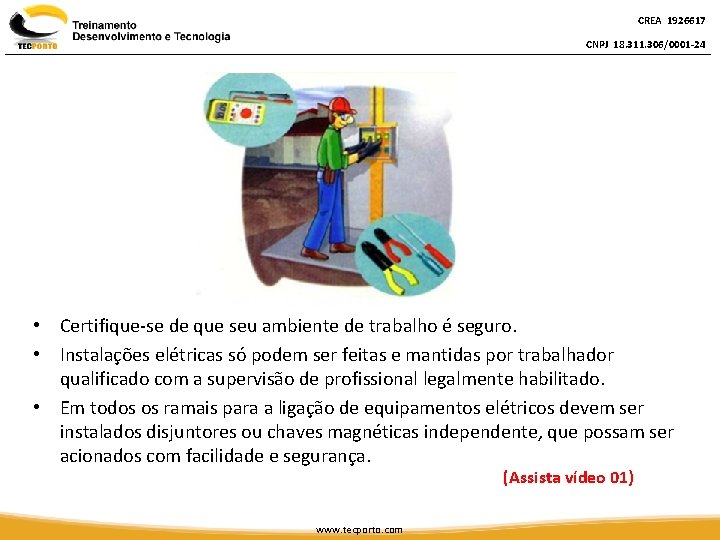

CREA 1926617 CNPJ 18. 311. 306/0001 -24 • Certifique-se de que seu ambiente de trabalho é seguro. • Instalações elétricas só podem ser feitas e mantidas por trabalhador qualificado com a supervisão de profissional legalmente habilitado. • Em todos os ramais para a ligação de equipamentos elétricos devem ser instalados disjuntores ou chaves magnéticas independente, que possam ser acionados com facilidade e segurança. (Assista vídeo 01) www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 FERRAMENTAS ELÉTRICAS Em regra, deve comprovar-se que. . . • Os conectores, as fichas, os interruptores automáticos e os fusíveis são adequados. • É impedido o acesso aos elementos que se encontram sob tensão, mantendo fechados os respectivos invólucros, se possível com chave, a qual deverá ser guardada pela pessoa responsável. • Os interruptores de alimentação estão acessíveis e todos sabem como utilizá-los em casos de emergência. www. tecporto. com

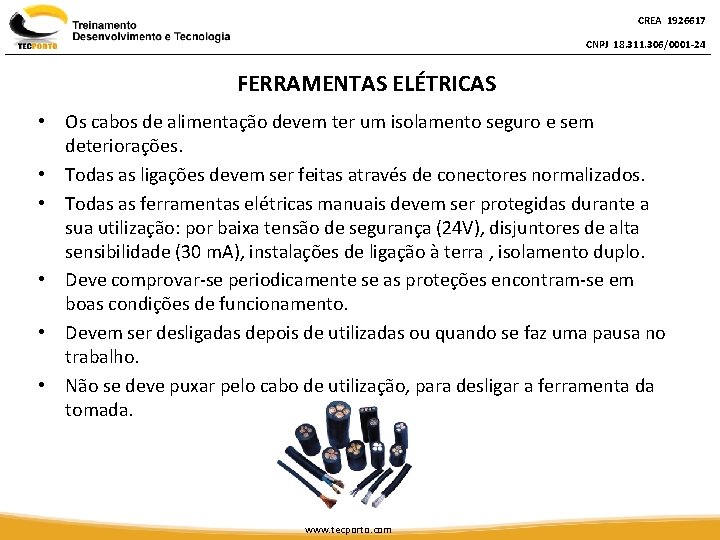

CREA 1926617 CNPJ 18. 311. 306/0001 -24 FERRAMENTAS ELÉTRICAS • Os cabos de alimentação devem ter um isolamento seguro e sem deteriorações. • Todas as ligações devem ser feitas através de conectores normalizados. • Todas as ferramentas elétricas manuais devem ser protegidas durante a sua utilização: por baixa tensão de segurança (24 V), disjuntores de alta sensibilidade (30 m. A), instalações de ligação à terra , isolamento duplo. • Deve comprovar-se periodicamente se as proteções encontram-se em boas condições de funcionamento. • Devem ser desligadas depois de utilizadas ou quando se faz uma pausa no trabalho. • Não se deve puxar pelo cabo de utilização, para desligar a ferramenta da tomada. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 FERRAMENTAS ELÉTRICAS • As instalações são verificadas periodicamente por eletricistas qualificados, que devem efetuar as reparações e manutenções necessárias. • Existe uma lista dos aparelhos portáteis que visa assegurar que são revistos periodicamente. • Qualquer aparelho que se suspeite apresentar algum problema é retirado de utilização e guardado num local seguro, com etiqueta “não usar”, enquanto aguarda ser revisto por pessoal qualificados. • A revisão periódica dos disjuntores diferenciais será realizada pelo pessoal responsável. • Antes de serem limpos, regulados ou mantidos, as ferramentas e os equipamentos serão desligados da rede elétrica. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 IMPORTANTE! É necessário cartazes com informações sobre primeiros socorros junto dos locais com perigo de eletrocussão. LEMBRE-SE! A passagem da corrente pelo corpo humano pode produzir queimaduras graves e morte por asfixia, ou ainda, parada cardíaca. A gravidade dos efeitos e lesões depende da duração e intensidade da corrente. Eletricidade + Umidade = Perigo www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 CHOQUE ELÉTRICO O choque elétrico é a perturbação que se manifesta no organismo humano, quando este é percorrido pela corrente elétrica. A gravidade do acidente está ligada às características físicas da corrente e condições do acidente, tais como: • Natureza da corrente (contínua/alternada); • Frequência; • Resistência do corpo humano à passagem da corrente elétrica, que varia segundo as condições ambientais; • Percurso da corrente pelo corpo; • Tempo de duração da passagem. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 CHOQUE ELÉTRICO O choque elétrico: Corrente elétrica que passa através do corpo humano ou de um animal qualquer. O pior choque é aquele que, atravessando o tórax, tem grande chance de afetar o coração e a respiração. (Se fizerem parte do circuito elétrico o dedo polegar e o dedo indicador de uma mão, ou uma mão e um pé, o risco é menor. ) O mínimo que uma pessoa pode perceber: 1 m. A. Com uma corrente de 10 m. A, a pessoa perde o controle dos músculos, sendo difícil abrir as mãos para se livrar do contato. O valor mortal está compreendido entre 10 m. A e 3 A. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 Existem três formas distintas de ocorrer o choque elétrico • O choque estático acontece com o contato com equipamentos que possuem eletricidade estática, como exemplo , um capacitor carregado (carro, porta metálica, etc). • O choque dinâmico é através do contato ou excessiva aproximação do fio fase de uma rede ou circuito de alimentação elétrico descoberto. • Através do raio, acontece o choque atmosférico que é o recebimento de descarga atmosférica. www. tecporto. com

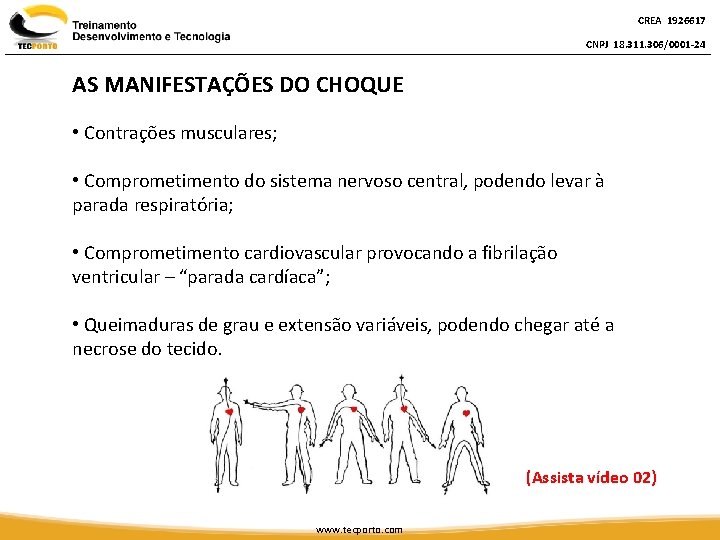

CREA 1926617 CNPJ 18. 311. 306/0001 -24 AS MANIFESTAÇÕES DO CHOQUE • Contrações musculares; • Comprometimento do sistema nervoso central, podendo levar à parada respiratória; • Comprometimento cardiovascular provocando a fibrilação ventricular – “parada cardíaca”; • Queimaduras de grau e extensão variáveis, podendo chegar até a necrose do tecido. (Assista vídeo 02) www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 RISCO EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 RISCO EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 RISCO EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 RISCO EM INSTALAÇÕES E SERVIÇOS COM ELETRICIDADE www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 CHOQUE ELÉTRICO RESUMO E OUTRAS DEFINIÇÕES O choque elétrico é a perturbação que se manifesta no organismo humano, quando este é percorrido pela corrente elétrica. A gravidade do acidente está ligada ás características físicas da corrente e condições do acidente, tais como: natureza da corrente (Contínua ou alternada) , freqüência, voltagem, resistência do corpo humano à passagem da corrente elétrica que varia segundo as condições ambientais, percurso da corrente pelo corpo e tempo de duração da passagem. Existem três formas distintas de ocorrer o choque elétrico: O choque estático acontece com o contato com equipamentos que possuem eletricidade estática, como por exemplo, um capacitor carregado. O choque dinâmico é através do contato ou excessiva aproximação do fio fase de uma rede ou circuito de alimentação elétrico descoberto. Através do raio, acontece o choque atmosférico que é o recebimento de descarga atmosférica. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 www. tecporto. com

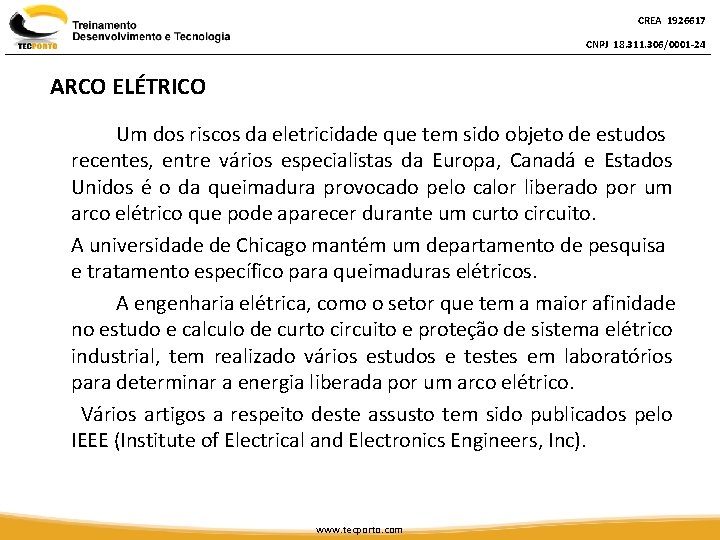

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Um dos riscos da eletricidade que tem sido objeto de estudos recentes, entre vários especialistas da Europa, Canadá e Estados Unidos é o da queimadura provocado pelo calor liberado por um arco elétrico que pode aparecer durante um curto circuito. A universidade de Chicago mantém um departamento de pesquisa e tratamento específico para queimaduras elétricos. A engenharia elétrica, como o setor que tem a maior afinidade no estudo e calculo de curto circuito e proteção de sistema elétrico industrial, tem realizado vários estudos e testes em laboratórios para determinar a energia liberada por um arco elétrico. Vários artigos a respeito deste assusto tem sido publicados pelo IEEE (Institute of Electrical and Electronics Engineers, Inc). www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO As entidades de segurança do trabalho, como o OSHA e NFPA dos Estados Unidos, prescrevem que conhecer os riscos de arcos elétricos, determinar a energia liberada pelo arco elétrico e escolher o tipo de proteção contra queimaduras, é um dos requisitos de segurança elétrica e está sujeito á fiscalização quanto ao seu cumprimento no seu respectivo país de origem. A ASTM ( American Society for Testing and Materiais – ASTM F 1959) tem estabelecido critérios e métodos para testar tecidos e determinar os parâmetros de proteção contra queimaduras no caso de exposição ao arco elétrico. Já existem no mercado vários fabricantes de tecidos resistentes ao calor do arco elétrico com informações para determinar o nível de proteção. www. tecporto. com

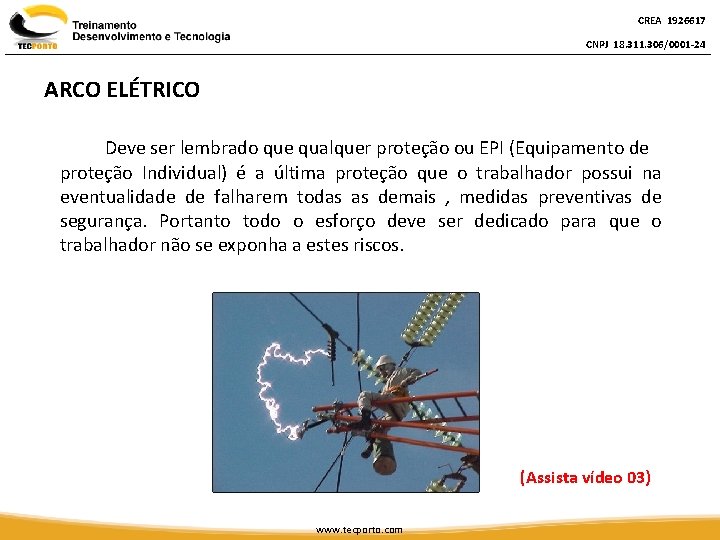

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Deve ser lembrado que qualquer proteção ou EPI (Equipamento de proteção Individual) é a última proteção que o trabalhador possui na eventualidade de falharem todas as demais , medidas preventivas de segurança. Portanto todo o esforço deve ser dedicado para que o trabalhador não se exponha a estes riscos. (Assista vídeo 03) www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO As normas técnicas internacionais e brasileiras de equipamentos elétricos prescrevem que os equipamentos devem ser dimensionados e construídos para suportar os esforços mecânicos e térmicos em casos de curto circuito. No caso de painel elétrico de media tensão (1 KV a 36, 2 KV), denominado conjunto de Manobra e Controle e mais conhecido na prática como painel de média tensão, CCM de média, Painéis ou quadros de distribuição, tanto a norma ABNT – NBR 6979 (1998), como IEC 298 (1990 ), prescrevem o tipo de ensaio de arco elétrico criado pelas falhas internas, e que o resultado do ensaio deve atender a 6 critérios em condição normal de operação de equipamento: 1 - As portas, tampas, etc. não se abrirem. 2 - Partes ou componentes internos não serem arremessadas. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO 3 - O arco não provocar perfurações no invólucro 4 - Os indicadores verticais colocados externamente não inflamarem 5 - Os indicadores horizontais colocados externamente não inflamarem 6 - Todas as conexões á terra permanecerem eficazes No caso de baixa tensão, a norma brasileira NBR – 6808 (1993) ainda não foi revisada com inclusão deste item, porém o IEC 1641 (1996) já prescreve o mesmo tipo de proteção contra arcos, o que esperamos que em breve seja adotado também no Brasil. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Os dispositivos de proteção, como fusíveis e disjuntores, também tem suas características normalizadas quanto aos tempo de abertura ou interrupções e limitações de correntes de curto circuito, entre outras, para permitir que os usuários possam selecionar adequadamente estes tipos de dispositivos para proteger os equipamentos ou instalações contra os efeitos destrutivos em caso de uma falha. A engenharia de projetos tem utilizado ferramentas computacionais para melhor calcular as correntes de falhas, e adequadamente dimensionar os equipamentos, a instalação e ajustar as curvas dos dispositivos de proteção para isolar o equipamento ou área com falha e assim permitindo a continuidade de operação das áreas não envolvido na falha. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Apesar de todos estes requisitos de segurança exigidas por normas e boas práticas de engenharia, as condições de risco aos trabalhadores continuam e sempre continuarão existindo, principalmente porque numa industria, ao longo da vida do equipamento, terá a intervenção humana para operação, manutenção preventiva ou corretiva destes equipamentos. Vale ressaltar que a maioria dos incidentes e acidentes ocorridos, apesar de não ser admitidos pela maioria, tem como causa raiz o erro humano, seja ela gerencial (Supervisão) ou operacional (funcionários). www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO A operação de liga-desliga com a porta mal travada, ou de inserção e remoção de partes ou componentes extraíveis com barramentos energizados, ou mesmo a simples tarefa de medição de tensão ou inspeção e a própria operação de teste com as portas abertas, altera as condições de segurança original do equipamento previsto na norma, assim expondo os trabalhadores aos riscos de arcos elétricos. Um outro aspecto que deve ser considerado são as alterações e mudanças introduzidas nos equipamentos após a sua instalação pela necessidade de substituição de componentes danificados, mudanças, ampliações e em alguns casos alterações construtivas do equipamento para facilitar a operação e manutenção alteram as características de segurança original. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Todos esses fatores contribuem para o aparecimento de arcos elétricos. Devo insistir que a segurança das pessoas não se consegue somente com o EPI, mas sim através do gerenciamento e controle dessas mudanças, do completo conhecimento dos requisitos de segurança, a correta manutenção e operação destes equipamentos. O arco elétrico é um fenômeno da eletricidade inerente ao sistema elétrico. Podem existir de uma forma controlada como nos casos de solda elétrica ou fornos industriais, ou com liberação de pequena quantidade de calor como nos casos de interruptores para lâmpada. No caso de falhas elétricas ou curto circuito é um fenômeno indesejável que libera uma enorme quantidade de calor. Este fenômeno, além da liberação de calor, libera partículas de metais ionizadas que eventualmente podem conduzir correntes, deslocamento de ar com aparecimento de alta pressão, prejudicial ao sistema auditivo, e raios ultravioletas prejudiciais à visão. www. tecporto. com

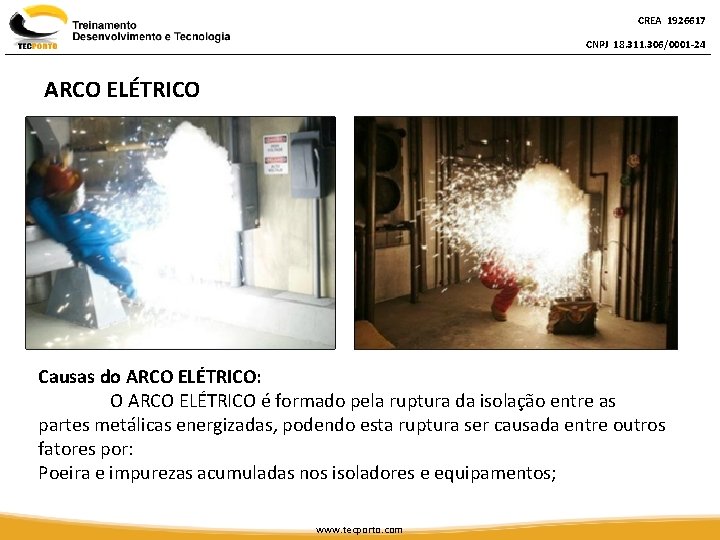

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Causas do ARCO ELÉTRICO: O ARCO ELÉTRICO é formado pela ruptura da isolação entre as partes metálicas energizadas, podendo esta ruptura ser causada entre outros fatores por: Poeira e impurezas acumuladas nos isoladores e equipamentos; www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Causas do ARCO ELÉTRICO • Vapor d’água / umidade presentes no interior dos conjuntos de manobras; • Corrosão; • Descargas parciais / depreciação da isolação; • Contato acidental com partes vivas; • Esquecimento e quedas de ferramentas nos barramentos; • Centelhamento devido à ionização do ar quente (mau contato); • Entrada de animais silvestres nos quadros de manobras; • Defeitos de fabricação de componentes; • Projetos e instalações inadequadas; • Manutenção inadequada; • Manobras indevidas, como aberturas em carga de seccionadoras não adequadas a tais manobras; • Medições e levantamentos de dados com circuitos energizados; www. tecporto. com

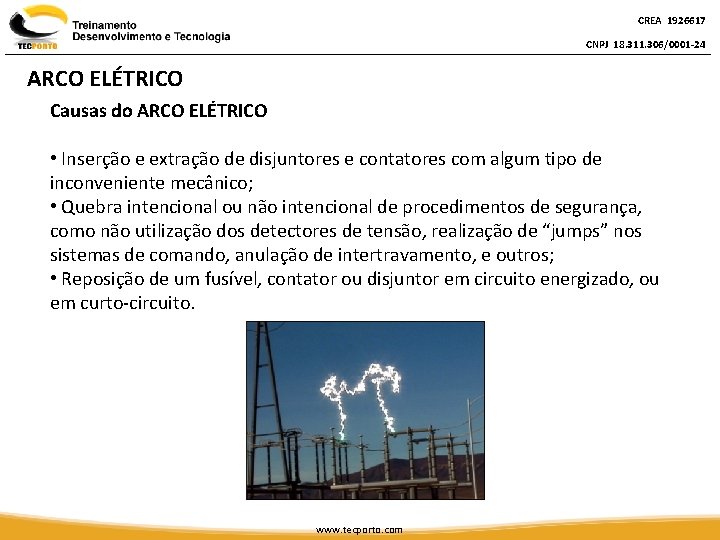

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Causas do ARCO ELÉTRICO • Inserção e extração de disjuntores e contatores com algum tipo de inconveniente mecânico; • Quebra intencional ou não intencional de procedimentos de segurança, como não utilização dos detectores de tensão, realização de “jumps” nos sistemas de comando, anulação de intertravamento, e outros; • Reposição de um fusível, contator ou disjuntor em circuito energizado, ou em curto-circuito. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Causas do ARCO ELÉTRICO Observa-se pela grande diversidade de fatores técnicos e humanos envolvidos, que evitar a formação do ARCO ELÉTRICO é impossível no atual estágio de tecnologia. As falhas humanas contabilizam 80% das causas de acidentes, inclusive aqueles associados à eletricidade. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Caso real de exposição aos efeitos do ARCO ELÉTRICO www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 FENÔMENO DO ARCO ELÉTRICO www. tecporto. com

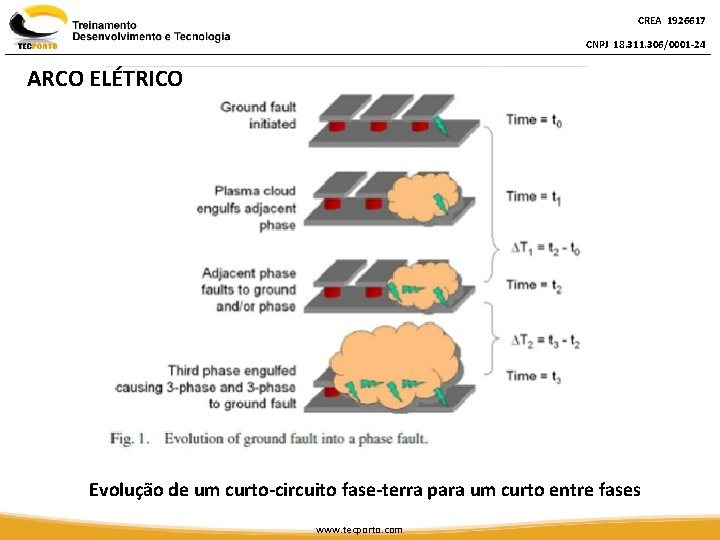

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO Evolução de um curto-circuito fase-terra para um curto entre fases www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO O ARCO ELÉTRICO ocorre essencialmente em quadros de manobra de baixa e média tensões www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO O ARCO ELÉTRICO ocorre essencialmente em quadros de manobra de baixa e média tensões www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO O ARCO ELÉTRICO ocorre essencialmente em quadros de manobra de baixa e média tensões www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO O ARCO ELÉTRICO ocorre essencialmente em quadros de manobra de baixa e média tensões www. tecporto. com

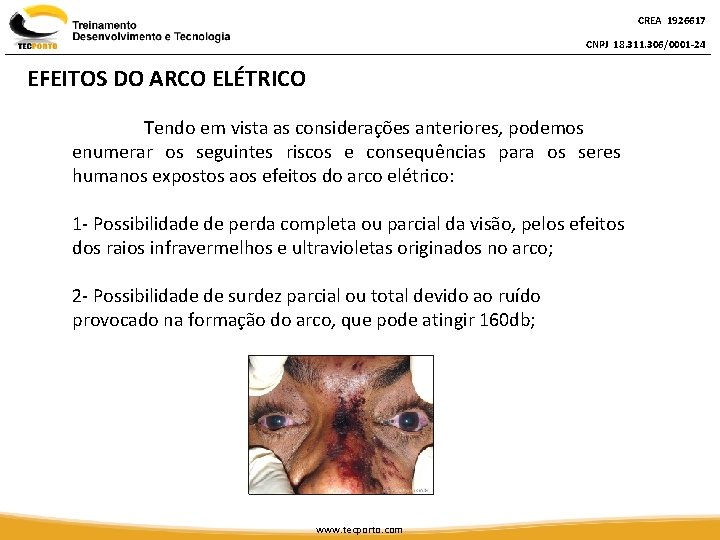

CREA 1926617 CNPJ 18. 311. 306/0001 -24 EFEITOS DO ARCO ELÉTRICO Tendo em vista as considerações anteriores, podemos enumerar os seguintes riscos e consequências para os seres humanos expostos aos efeitos do arco elétrico: 1 - Possibilidade de perda completa ou parcial da visão, pelos efeitos dos raios infravermelhos e ultravioletas originados no arco; 2 - Possibilidade de surdez parcial ou total devido ao ruído provocado na formação do arco, que pode atingir 160 db; www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 EFEITOS DO ARCO ELÉTRICO 3 - Alta possibilidade de queimaduras de 3º grau e óbito devido às consequências das mesmas; 4 - Possibilidade de asfixia por fumaça tóxica gerada na formação do arco; 5 - possibilidade de queima dos pulmões e vias repiratórias pelos gases quentes; 6 - Possibilidade de inutilização para o trabalho, quando há perdas de membros e da visão; www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 EFEITOS DO ARCO ELÉTRICO 7 – Possibilidade de óbito devido a traumatismo de órgãos internos como fígado e baço, causados pelo impacto direto da onda de pressão. A detecção destes traumatismos não é obvia, podendo a vítima vir a falecer posteriormente, estando aparentemente bem: 8 – Possibilidade de óbito e de traumatismo indiretos, devidos a quedas de escadas, lançamento contra paredes e equipamentos próximos como disjuntores e colunas, eventualmente presentes nas proximidades. 9 – Possibilidade de óbitos e traumatismos, notadamente cranianos, causados por ejeção de fragmentos de metal oriundos da explosão causada pelo arco; 10 – Danos psicológicos posteriores, como depressão e medo de se integrar novamente ao trabalho com eletricidade; 11 – Extensão dos danos psicológicos a familiares afetados; www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 EFEITOS DO ARCO ELÉTRICO 12 – Gastos enormes com a recuperação de queimaduras de 3º grau, ou indenizações devido a óbitos ou inutilização para o trabalho; 13 – Perdas de produção e gastos com a recuperação ou compra de novos equipamentos danificados pela formação do arco, notadamente quadros de manobras e cabos elétricos. As perdas são maiores quando ocorrem incêndios. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO QUEIMADURAS POR ARCO ELÉTRICO O arco elétrico caracteriza-se pelo fluxo de corrente elétrica através do ar, e geralmente é produzido quando da conexão e desconexão de dispositivos elétricos e também em caso de curtocircuito, provocando queimaduras de segundo ou terceiro grau. www. tecporto. com

CREA 1926617 CNPJ 18. 311. 306/0001 -24 ARCO ELÉTRICO CONCLUSÕES O arco elétrico é um fenômeno que introduz grandes riscos para as pessoas que intervêm nos sistemas elétricos; Existem vários recursos modernos para o seu controle. Desta forma os engenheiros devem conhecê-lo para projetar sistemas elétricos seguros; O projeto elétrico é uma excelente oportunidade para estabelecer sistemas elétricos seguros. (Assista vídeo 04) www. tecporto. com

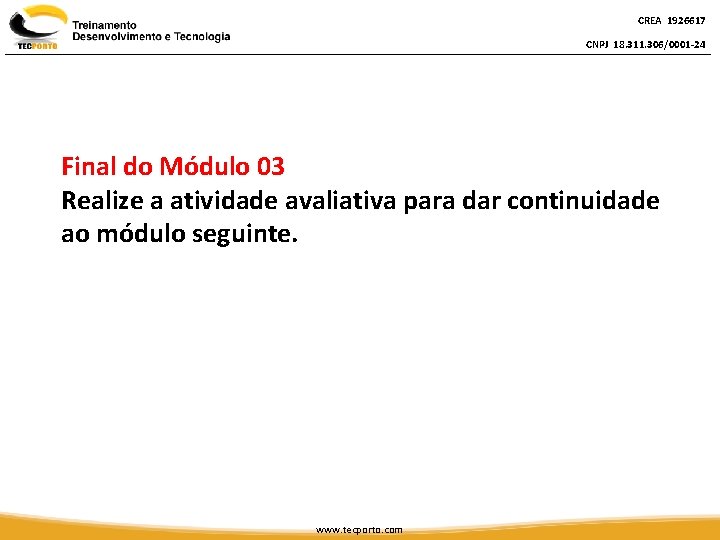

CREA 1926617 CNPJ 18. 311. 306/0001 -24 Final do Módulo 03 Realize a atividade avaliativa para dar continuidade ao módulo seguinte. www. tecporto. com
