CPU Copyright by Tommy Kwon 01 5 Copyright

논리회로와 CPU 컴퓨터정보과 권용광 Copyright by Tommy Kwon

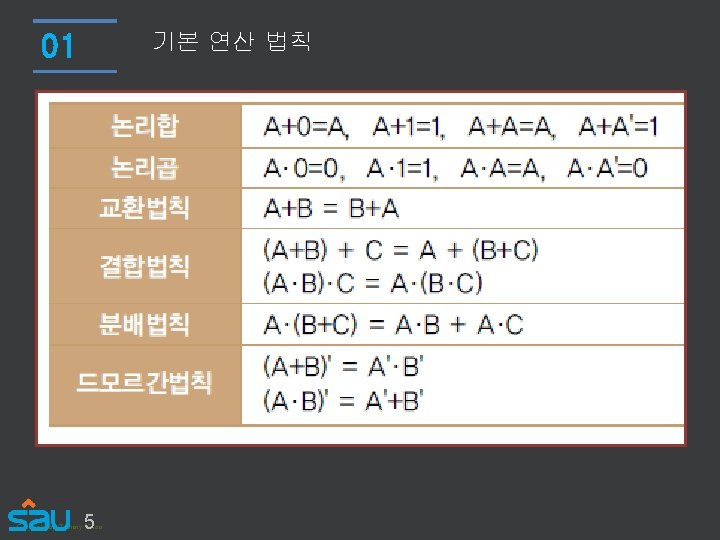

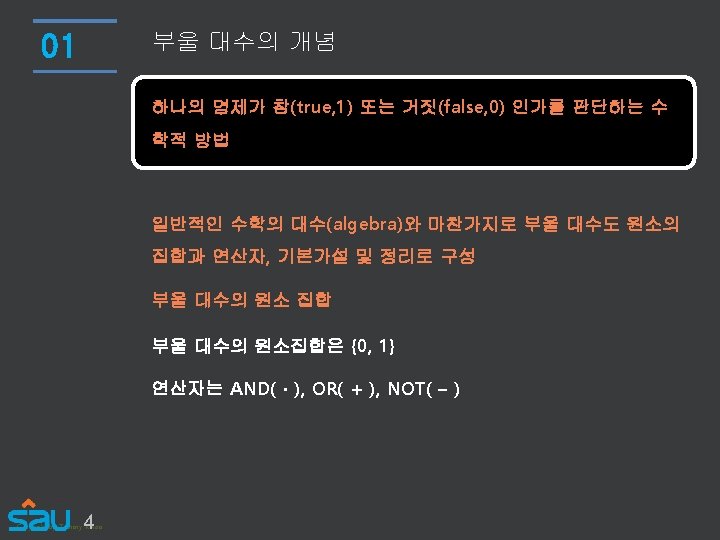

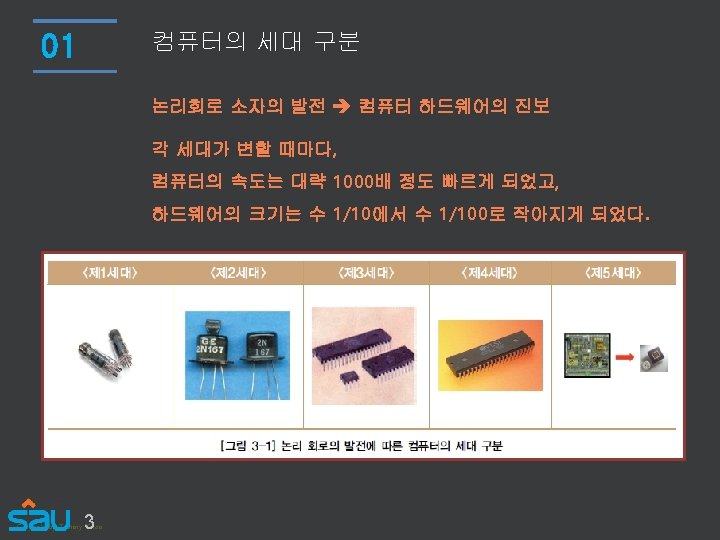

기본 연산 법칙 01 5 Copyright by Tommy Kwon

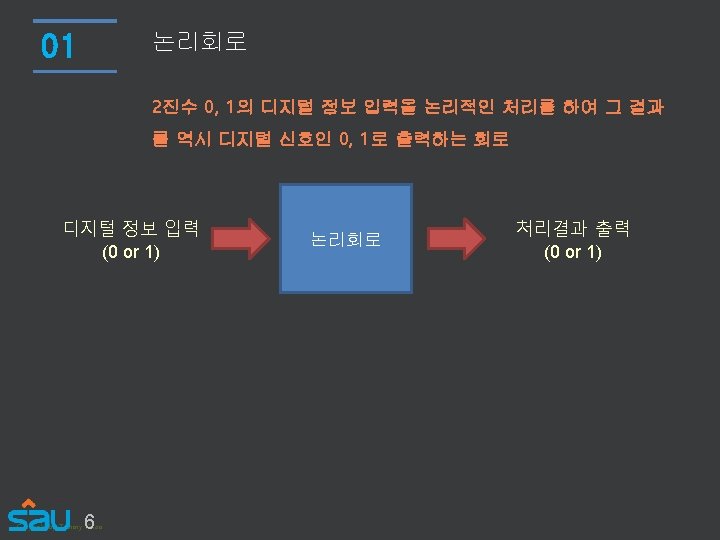

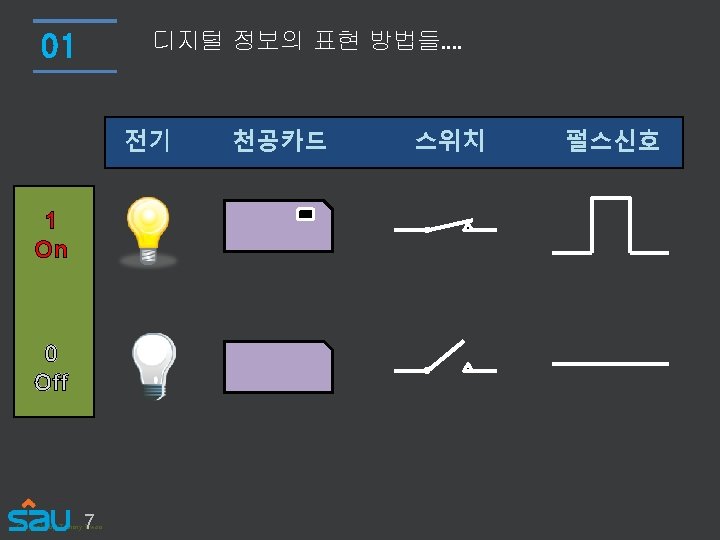

Chapter 03. 컴퓨터 하드웨어와 논리회로 02. 기본 논리회로 Copyright by Tommy Kwon

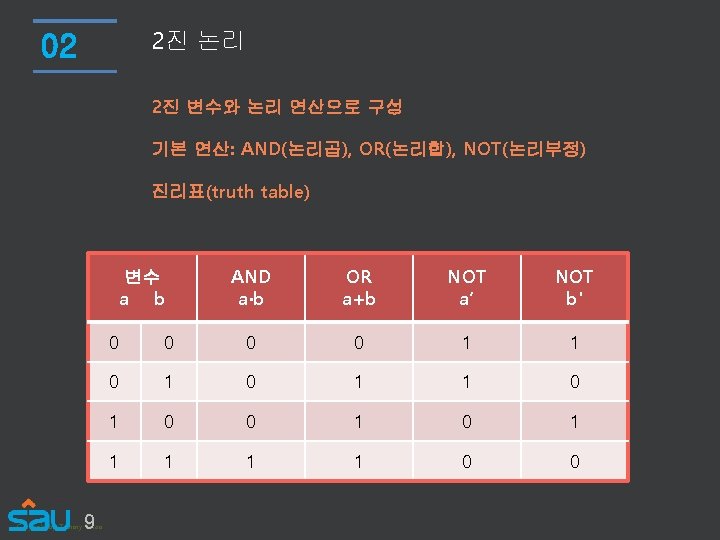

2진 논리 02 2진 변수와 논리 연산으로 구성 기본 연산: AND(논리곱), OR(논리합), NOT(논리부정) 진리표(truth table) 변수 a b 9 Copyright by Tommy Kwon AND a∙b OR a+b NOT a’ NOT b' 0 0 1 1 0 1 0 0 1 1 1 0 0

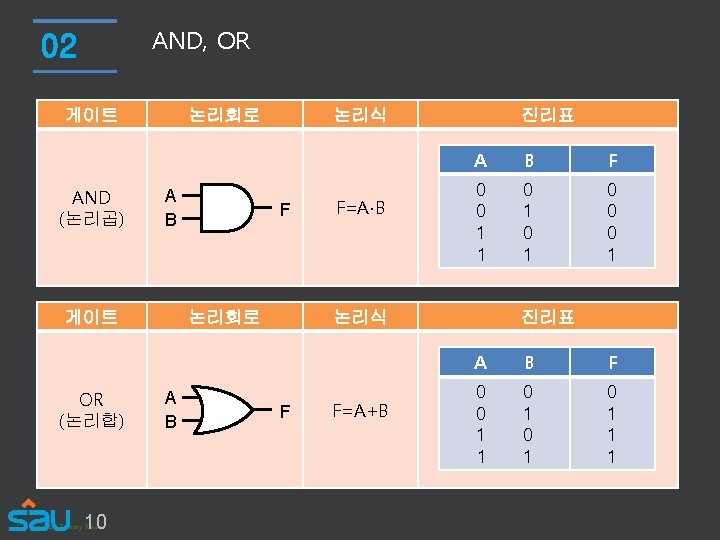

AND, OR 02 게이트 XOR (베타적 논리합) Exclusive-OR 논리회로 A B 게이트 논리식 F 논리회로 12 Copyright by Tommy Kwon A B =A’B+AB’ A B F 0 0 1 1 0 1 0 1 1 0 논리식 XNOR (베타적 부정 논리합) Exclusive. NOR F=A○B + 진리표 F F=(A○B)’ + =AB+A’B’ 진리표 A B F 0 0 1 1 0 0 1

NOT, Buffer 02 게이트 NOT (논리부정) 논리회로 A 게이트 Buffer 13 Copyright by Tommy Kwon 논리식 F 논리회로 A F=A’ 진리표 A F 0 1 1 0 논리식 F F=A 진리표 A F 0 0 1 1

Chapter 03. 컴퓨터 하드웨어와 논리회로 03. 조합 논리회로 Copyright by Tommy Kwon

가산기 설계 (2진수 연산) 03 16 Copyright by Tommy Kwon

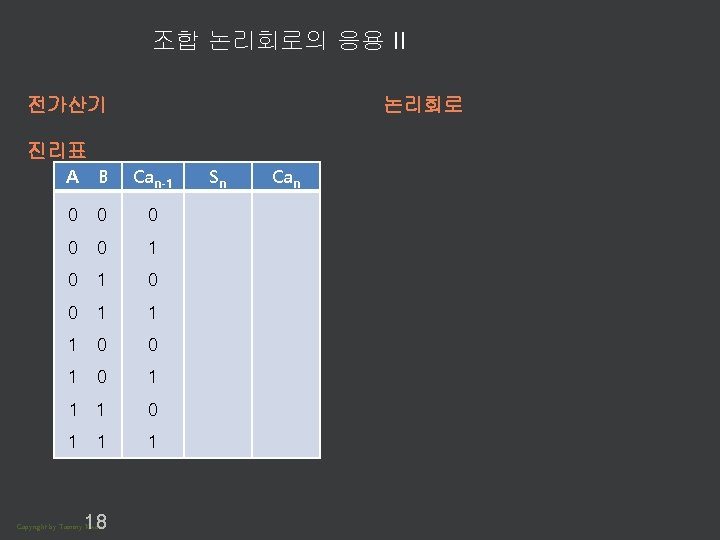

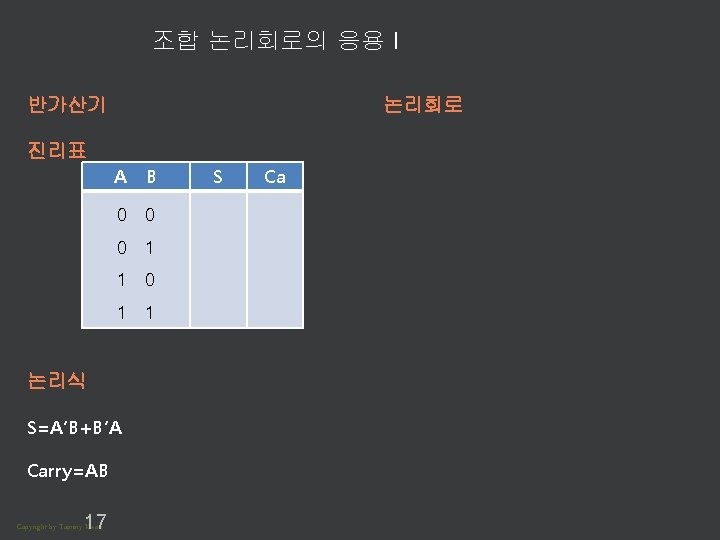

조합 논리회로의 응용 II 전가산기 논리회로 진리표 A B Can-1 0 0 0 1 1 1 0 0 1 1 1 0 1 18 Copyright by Tommy Kwon Sn Can

Chapter 03. 컴퓨터 하드웨어와 논리회로 04. 순차 논리회로 Copyright by Tommy Kwon

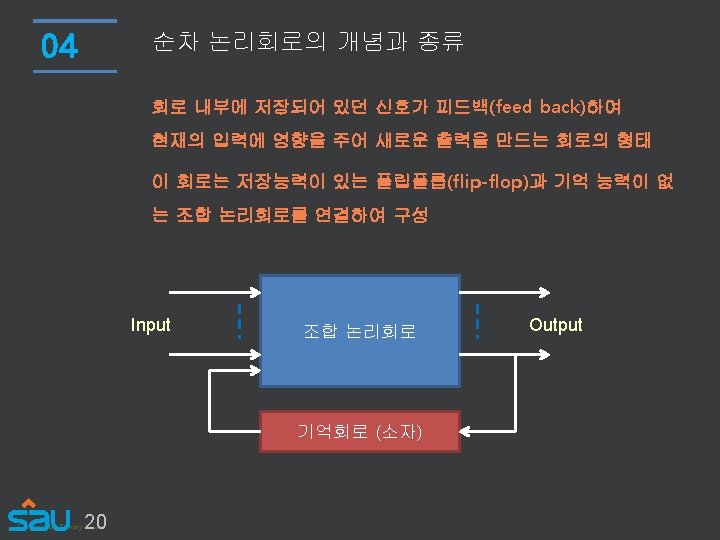

지연 소자. Delay 플립플롭 04 Input J Q D Clock Q’ K RD 21 Copyright by Tommy Kwon Output

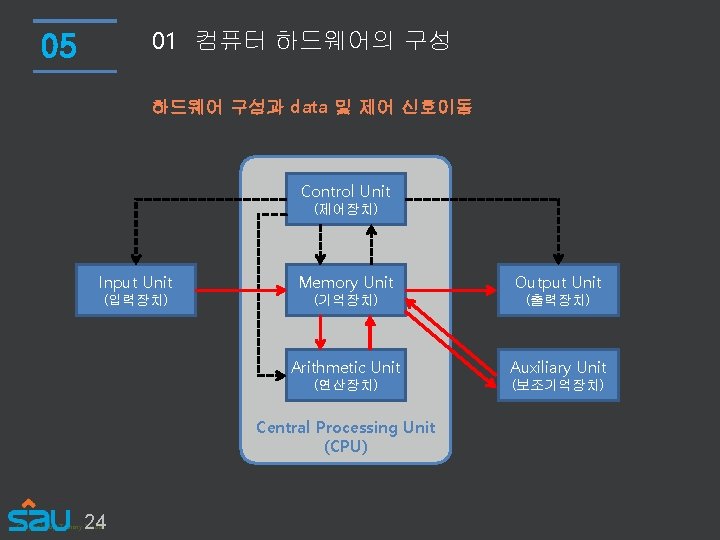

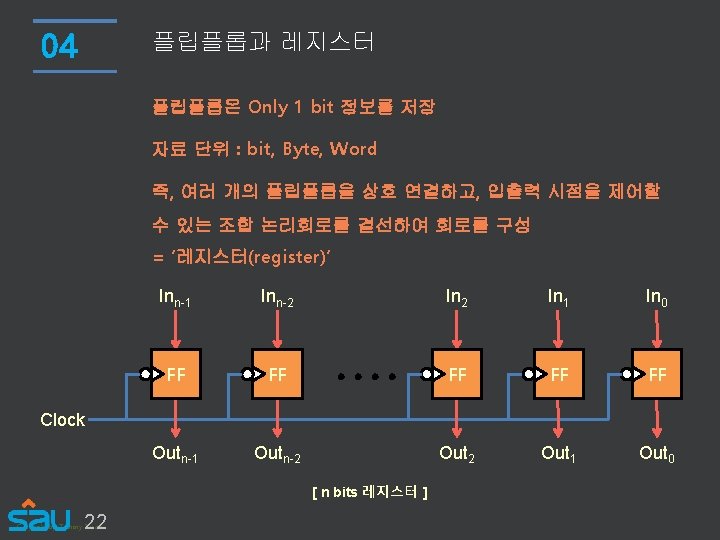

01 컴퓨터 하드웨어의 구성 05 하드웨어 구성과 data 및 제어 신호이동 Control Unit (제어장치) Input Unit (입력장치) Memory Unit Output Unit Arithmetic Unit Auxiliary Unit (기억장치) (연산장치) Central Processing Unit (CPU) 24 Copyright by Tommy Kwon (출력장치) (보조기억장치)

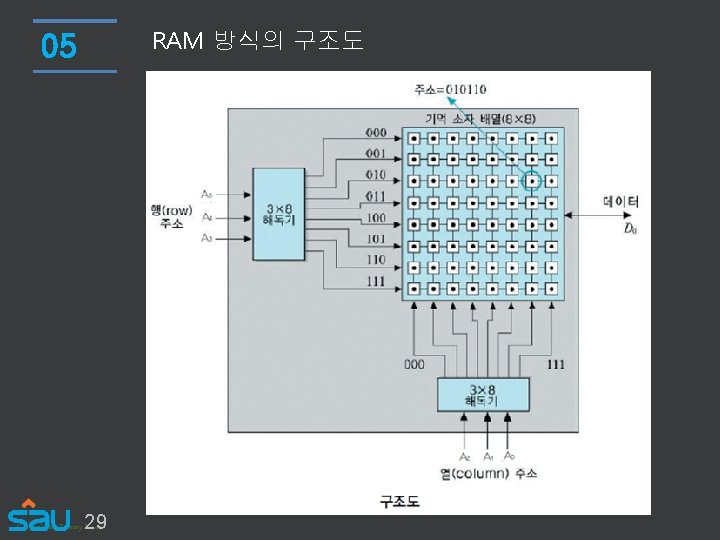

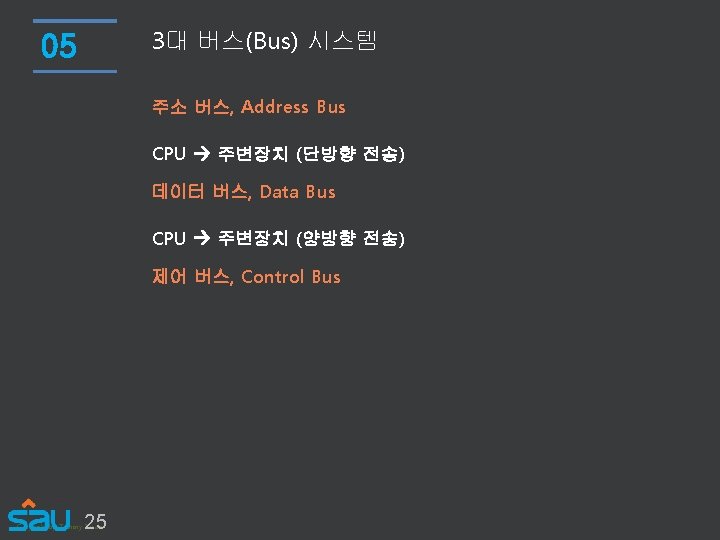

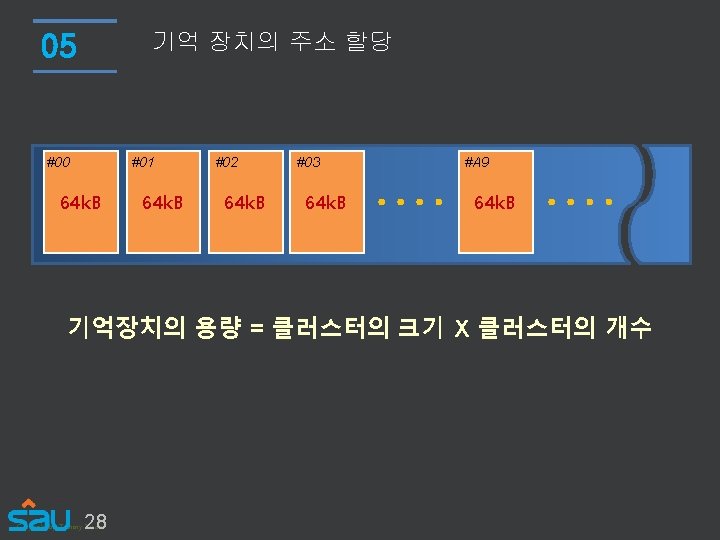

RAM 방식의 구조도 05 29 Copyright by Tommy Kwon

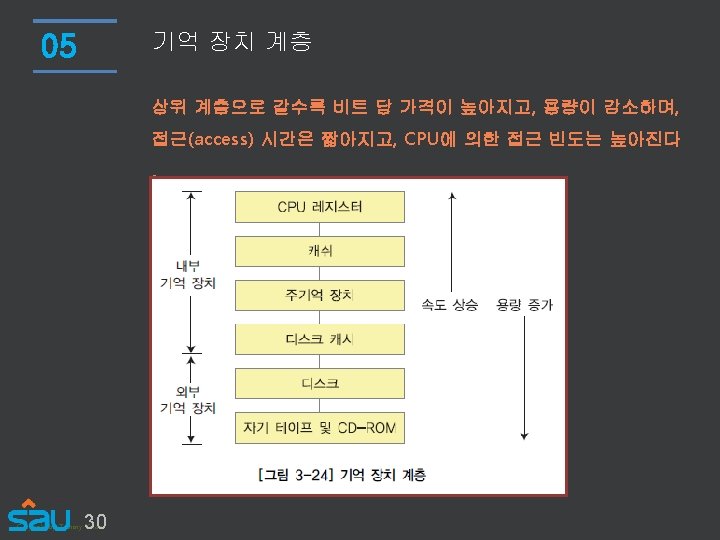

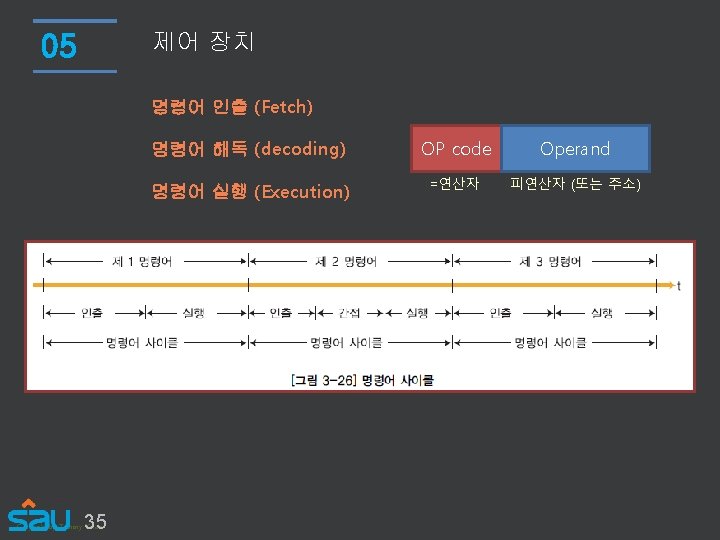

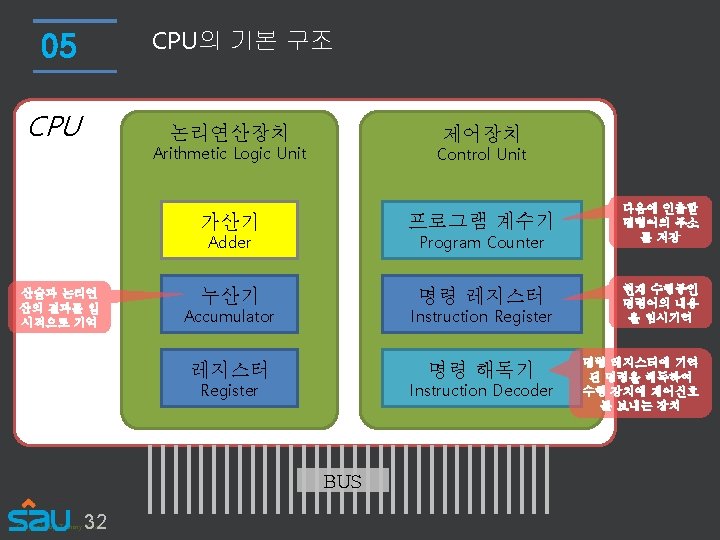

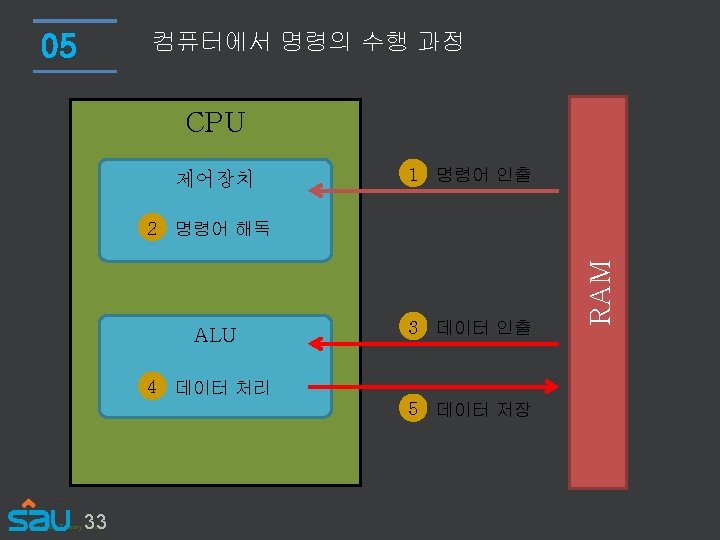

제어 장치 05 명령어 인출 (Fetch) 35 Copyright by Tommy Kwon 명령어 해독 (decoding) OP code Operand 명령어 실행 (Execution) =연산자 피연산자 (또는 주소)

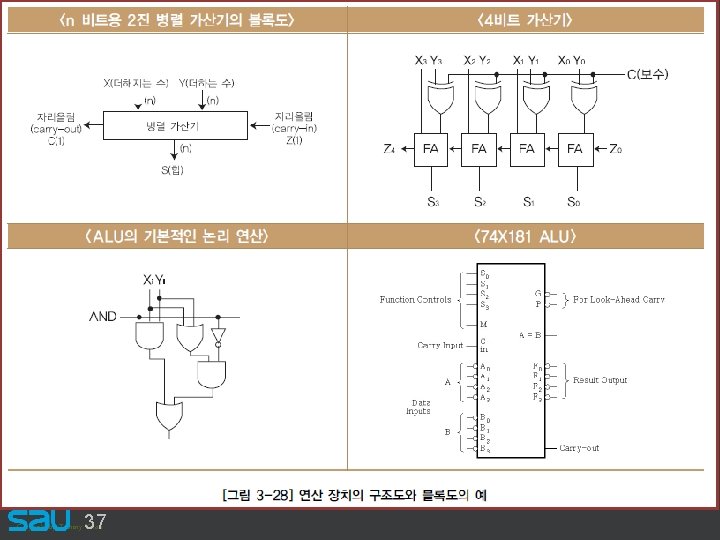

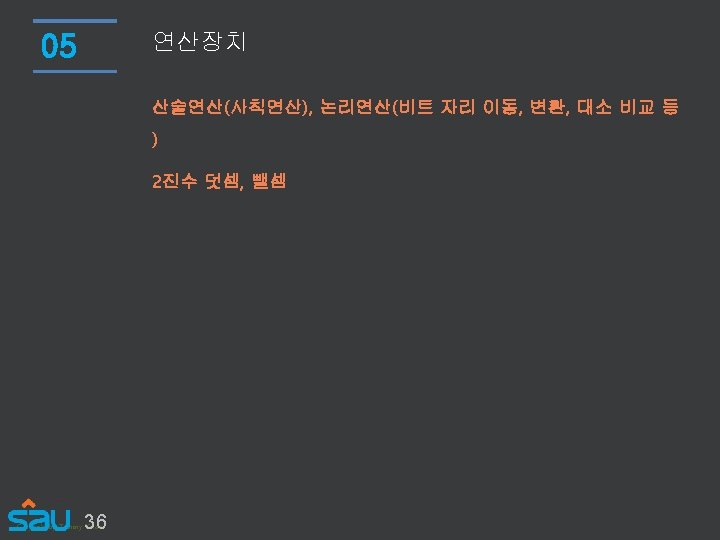

37 Copyright by Tommy Kwon

4004 C : 4 bit, 740 k. Hz (1971) 8008 C : 8 bit, 0. 5 MHz (1972) 8080 : 8 bit, 2 MHz (1974) 8085 : 8 bit, 3 MHz (1977) 39 Copyright by Tommy Kwon

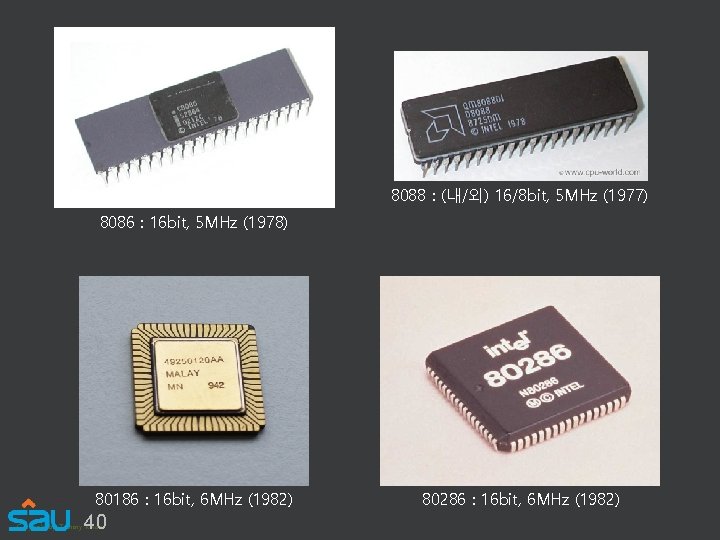

8088 : (내/외) 16/8 bit, 5 MHz (1977) 8086 : 16 bit, 5 MHz (1978) 80186 : 16 bit, 6 MHz (1982) 40 Copyright by Tommy Kwon 80286 : 16 bit, 6 MHz (1982)

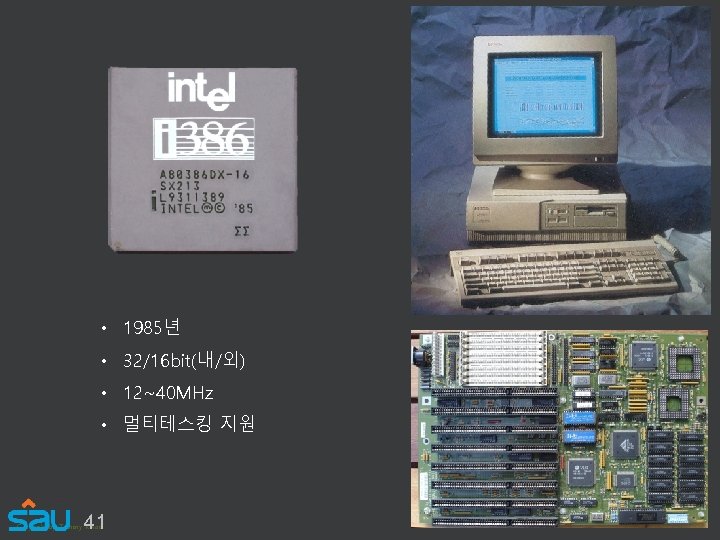

• 1985년 • 32/16 bit(내/외) • 12~40 MHz • 멀티테스킹 지원 41 Copyright by Tommy Kwon

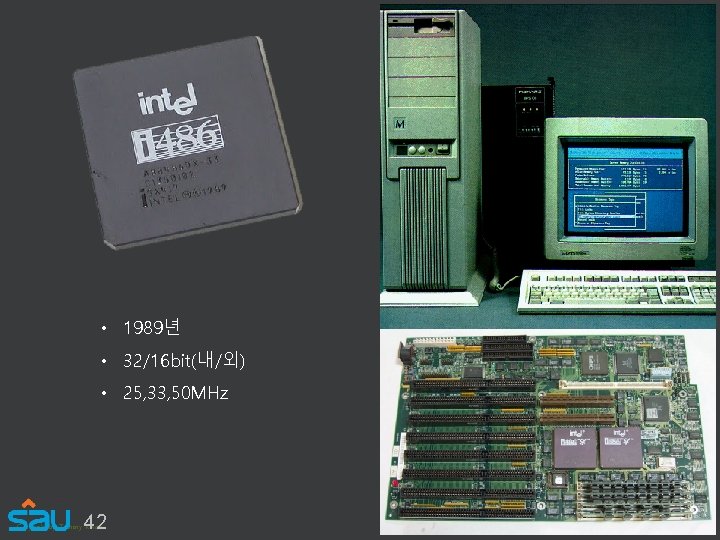

• 1989년 • 32/16 bit(내/외) • 25, 33, 50 MHz 42 Copyright by Tommy Kwon

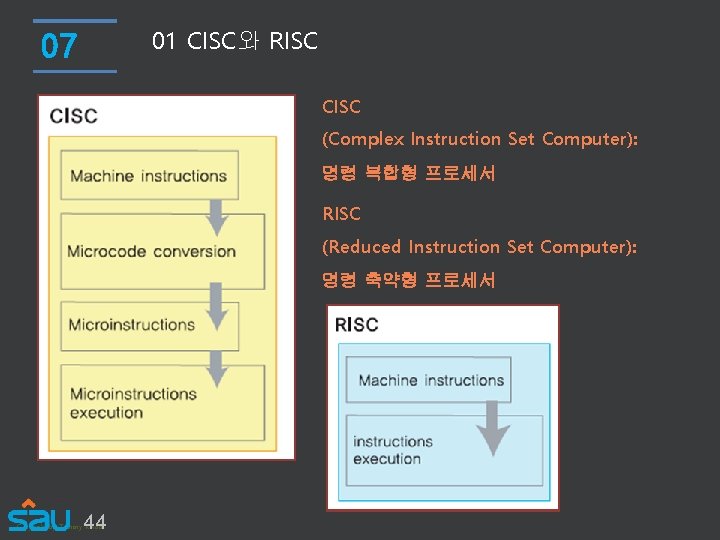

01 CISC와 RISC 07 CISC (Complex Instruction Set Computer): 명령 복합형 프로세서 RISC (Reduced Instruction Set Computer): 명령 축약형 프로세서 44 Copyright by Tommy Kwon
