CPS 3000 Sistema de Alimentacin Ininterrumpida en CC

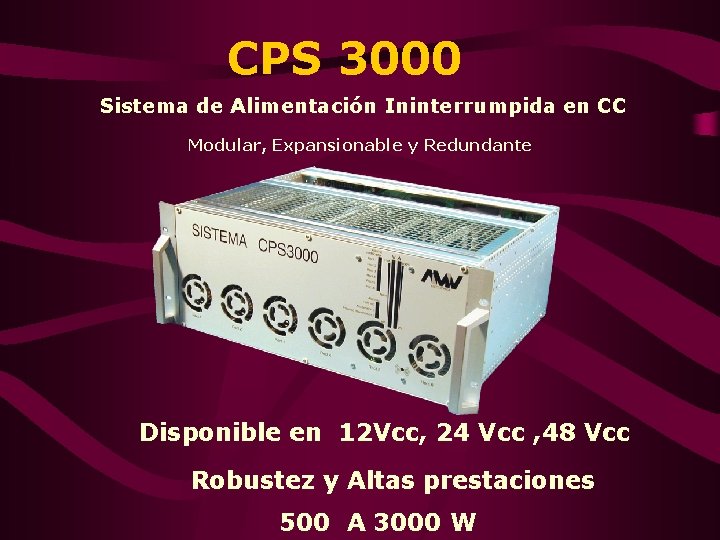

CPS 3000 Sistema de Alimentación Ininterrumpida en CC Modular, Expansionable y Redundante Disponible en 12 Vcc, 24 Vcc , 48 Vcc Robustez y Altas prestaciones 500 A 3000 W

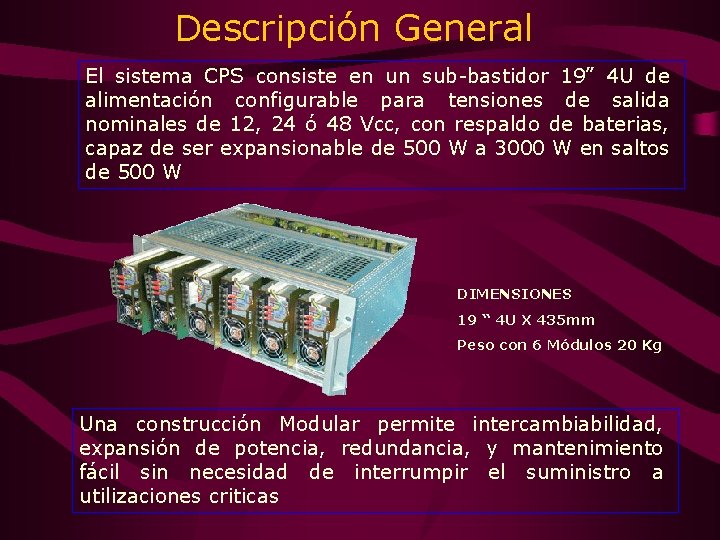

Descripción General El sistema CPS consiste en un sub-bastidor 19” 4 U de alimentación configurable para tensiones de salida nominales de 12, 24 ó 48 Vcc, con respaldo de baterias, capaz de ser expansionable de 500 W a 3000 W en saltos de 500 W DIMENSIONES 19 “ 4 U X 435 mm Peso con 6 Módulos 20 Kg Una construcción Modular permite intercambiabilidad, expansión de potencia, redundancia, y mantenimiento fácil sin necesidad de interrumpir el suministro a utilizaciones criticas

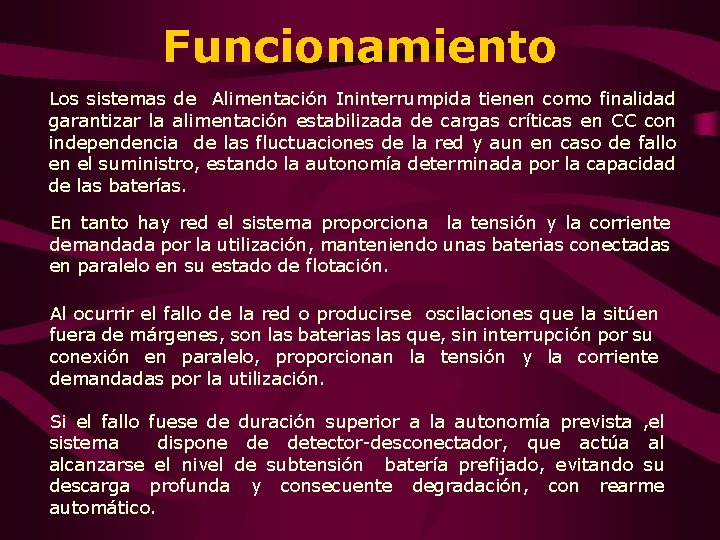

Funcionamiento Los sistemas de Alimentación Ininterrumpida tienen como finalidad garantizar la alimentación estabilizada de cargas críticas en CC con independencia de las fluctuaciones de la red y aun en caso de fallo en el suministro, estando la autonomía determinada por la capacidad de las baterías. En tanto hay red el sistema proporciona la tensión y la corriente demandada por la utilización, manteniendo unas baterias conectadas en paralelo en su estado de flotación. Al ocurrir el fallo de la red o producirse oscilaciones que la sitúen fuera de márgenes, son las baterias las que, sin interrupción por su conexión en paralelo, proporcionan la tensión y la corriente demandadas por la utilización. Si el fallo fuese de duración superior a la autonomía prevista , el sistema dispone de detector-desconectador, que actúa al alcanzarse el nivel de subtensión batería prefijado, evitando su descarga profunda y consecuente degradación, con rearme automático.

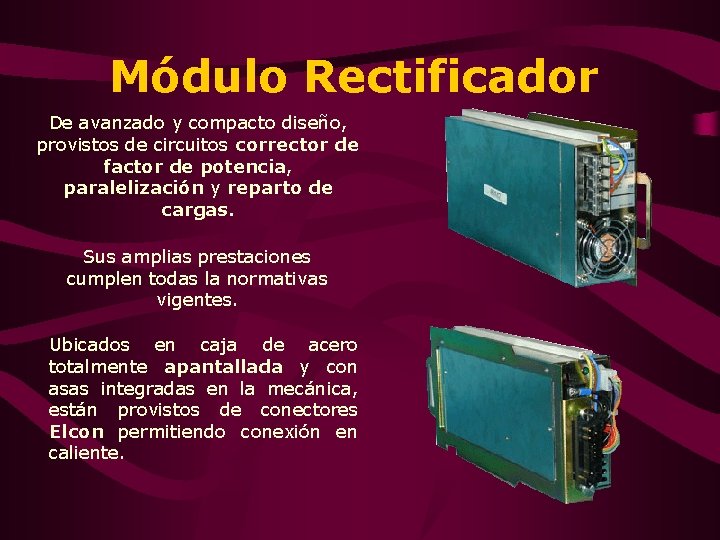

Módulo Rectificador De avanzado y compacto diseño, provistos de circuitos corrector de factor de potencia, paralelización y reparto de cargas. Sus amplias prestaciones cumplen todas la normativas vigentes. Ubicados en caja de acero totalmente apantallada y con asas integradas en la mecánica, están provistos de conectores Elcon permitiendo conexión en caliente.

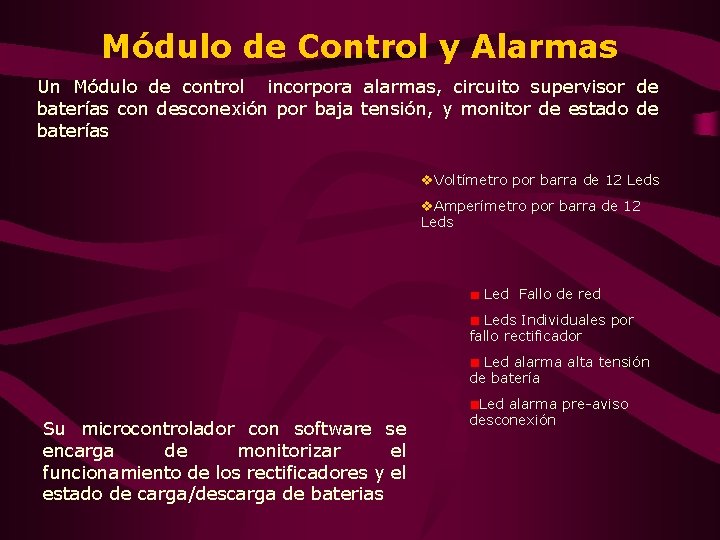

Módulo de Control y Alarmas Un Módulo de control incorpora alarmas, circuito supervisor de baterías con desconexión por baja tensión, y monitor de estado de baterías v. Voltímetro por barra de 12 Leds v. Amperímetro por barra de 12 Leds Led Fallo de red Leds Individuales por fallo rectificador Led alarma alta tensión de batería Su microcontrolador con software se encarga de monitorizar el funcionamiento de los rectificadores y el estado de carga/descarga de baterias Led alarma pre-aviso desconexión

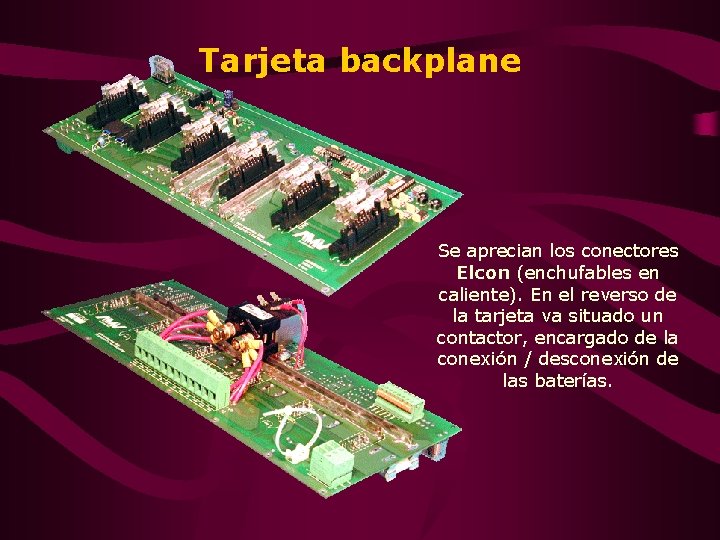

Tarjeta backplane Se aprecian los conectores Elcon (enchufables en caliente). En el reverso de la tarjeta va situado un contactor, encargado de la conexión / desconexión de las baterías.

Protecciones Indicadores y Medicion ü Fusibles individuales de red en cada módulo q. Leds Indicadores fallo rectificador ü Fusibles individuales de salida en backplane q. Monitor de carga y descarga de bateria por barra de leds ü Sobretensión de salida ü Sobretemperatura ü Desconexión de baterias por baja tensión ü Protector de sobretensiones externas q. Led de desconexión de baterías q. Puntos de prueba para: Tensión total de salida Corriente de baterías

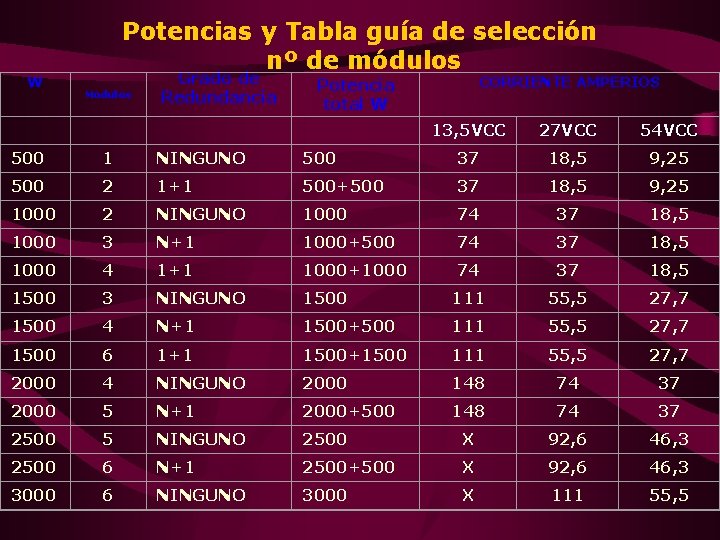

W Potencias y Tabla guía de selección nº de módulos Modulos Grado de Redundancia CORRIENTE AMPERIOS Potencia total W 13, 5 VCC 27 VCC 54 VCC 500 1 NINGUNO 500 37 18, 5 9, 25 500 2 1+1 500+500 37 18, 5 9, 25 1000 2 NINGUNO 1000 74 37 18, 5 1000 3 N+1 1000+500 74 37 18, 5 1000 4 1+1 1000+1000 74 37 18, 5 1500 3 NINGUNO 1500 111 55, 5 27, 7 1500 4 N+1 1500+500 111 55, 5 27, 7 1500 6 1+1 1500+1500 111 55, 5 27, 7 2000 4 NINGUNO 2000 148 74 37 2000 5 N+1 2000+500 148 74 37 2500 5 NINGUNO 2500 X 92, 6 46, 3 2500 6 N+1 2500+500 X 92, 6 46, 3 3000 6 NINGUNO 3000 X 111 55, 5

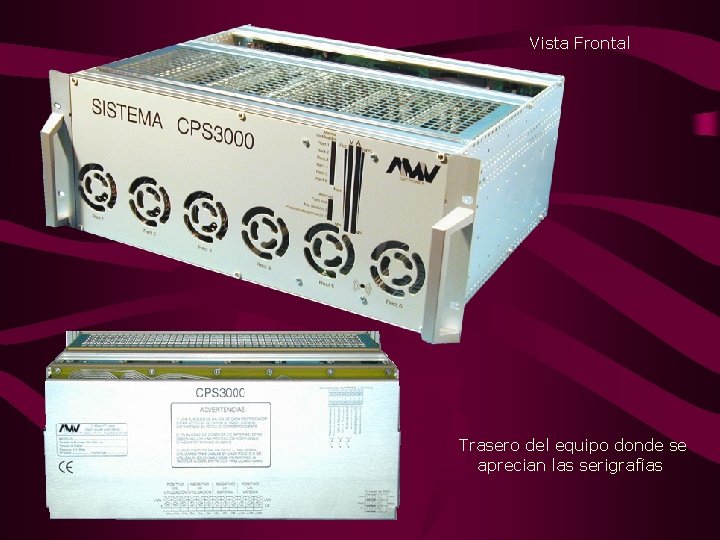

Vista Frontal Trasero del equipo donde se aprecian las serigrafías
