CPBB 2. 2. 7) Formation Nitrox février & mars 2016 DETERMINATION DU POURCENTAGE D’ EXPOSITION On a vu précédemment que la tolérance à l’O 2 dépend à la fois de la pression partielle d’O 2 et de la durée d’exposition. La pression maximale possible sans risque à l’O 2 pur est de 1. 6 bars pendant 45 minutes. Si la pression (pression partielle si mélange) est moindre, on peut allonger le temps d’exposition. Voir le tableau du NOAA. National Oceanic and Atmospheric Administration 1

CPBB Formation Nitrox février & mars 2016 2

CPBB Formation Nitrox février & mars 2016 Le tableau du NOAA indique pour une profondeur donnée le temps max d’exposition. Cependant il n’est pas pratique d’utilisation pour des pressions partielles qui varient en fonction : - Soit des variations de profondeur Soit lors d’utilisation de mélanges de gaz différents (paliers réalisés à l’O 2 pur par exemple) Dans ce dernier cas, il est possible d’ailleurs d’avoir des pressions partielles d’O 2 supérieures aux paliers par rapport au fond. Donc une autre présentation du tableau du NOAA a été réalisée: il présente « un compteur de toxicité en % » il est appelé %SNC ( pourcentage System Nervous Central) ou CNS in English. Cela permet donc de déterminer le pourcentage consommé par rapport à ce que permet le tableau du NOAA, lors de plongées élémentaires. La somme de ces pourcentages élémentaires exprime la toxicité totale. ( c’est ce que font les ordinateurs NITROX). 3

CPBB Formation Nitrox février & mars 2016 Consignes : si Toxicité totale > 50% Préconisation respirer de l’air normo bar au moins pendant 45 minutes Toxicité totale > 90% Préconisation respirer de l’air normo bar au moins pendant 2 heures 4

CPBB Formation Nitrox février & mars 2016 5

CPBB Formation Nitrox février & mars 2016 6

CPBB Formation Nitrox février & mars 2016 7

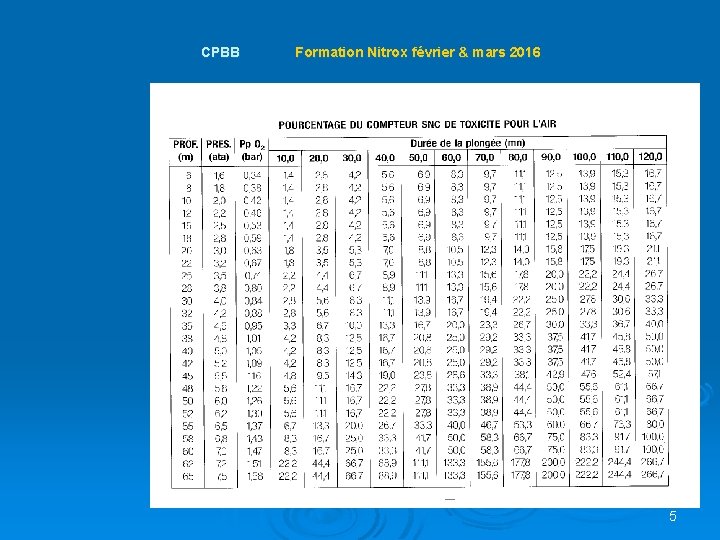

CPBB Formation Nitrox février & mars 2016 Pourcentage du compteur SNC de toxicité pour le Nitrox 32/68 8

CPBB Formation Nitrox février & mars 2016 Exemple de détermination du % SNC Plongée le matin à 10 h de 30 min à 30 m avec un Nitrox 40/60 (on considère qu’il n’y a pas de palier à faire), quel est le %SNC? Plongée à 13 h à 19 m avec un Nitrox 40/60. Quelle durée maxi. pour ne pas dépasser 100 % SNC? 1ère plongée de 30 min à 30 m avec Nitrox 40/60 : PPO 2 = 4 x 0. 4 = 1, 6 bar Pas de palier, durée de la remonté : 30/15 = 2 min Durée totale d ’exposition : 30 + 2 = 32 min %SNC = 32 / 45 = 71, 2 % Heure de sortie : 10 h 32 - (on notera que le GPS est G) 9

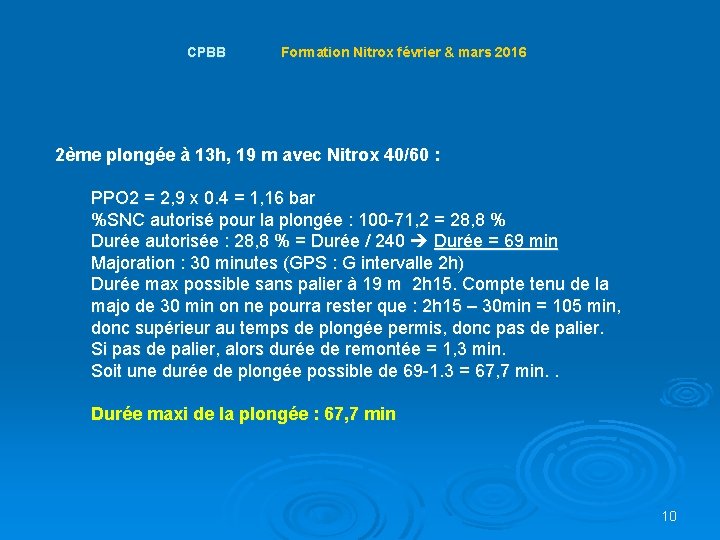

CPBB Formation Nitrox février & mars 2016 2ème plongée à 13 h, 19 m avec Nitrox 40/60 : PPO 2 = 2, 9 x 0. 4 = 1, 16 bar %SNC autorisé pour la plongée : 100 -71, 2 = 28, 8 % Durée autorisée : 28, 8 % = Durée / 240 Durée = 69 min Majoration : 30 minutes (GPS : G intervalle 2 h) Durée max possible sans palier à 19 m 2 h 15. Compte tenu de la majo de 30 min on ne pourra rester que : 2 h 15 – 30 min = 105 min, donc supérieur au temps de plongée permis, donc pas de palier. Si pas de palier, alors durée de remontée = 1, 3 min. Soit une durée de plongée possible de 69 -1. 3 = 67, 7 min. . Durée maxi de la plongée : 67, 7 min 10

CPBB 2. 3) Formation Nitrox février & mars 2016 Toxicité pulmonaire de l’Oxygène : EFFET LORRAIN SMITH 2. 3. 1) Généralités Cette forme de toxicité a été expliquée par J. Lorrain SMITH en 1897. Elle se traduit par une irritation pulmonaire encore appelée pneumonie à l’oxygène. 2. 3. 2) Mécanismes L’augmentation de la pression d’O 2 au niveau des alvéoles entraîne des lésions des cellules alvéolaires, une inflammation locale et un déficit en surfactant qui vont induire un œdème. La conséquence sera un trouble de la diffusion alvéolo-capillaire de l’oxygène et cela va entraîner une hypoxie. 2. 3. 3) Conditions d’apparition La toxicité apparaît de manière lente et progressive. Lors des expositions de très longue durée elle peut apparaître pour des pressions partielles relativement faibles d’oxygène de l’ordre de 0. 5 bars. En règle générale cet effet ne concerne pas la plongée sportive à l’air mais on doit en tenir compte lors de l’oxygénothérapie hyperbare et lors de la réalisation de plongées en hyperoxie 11

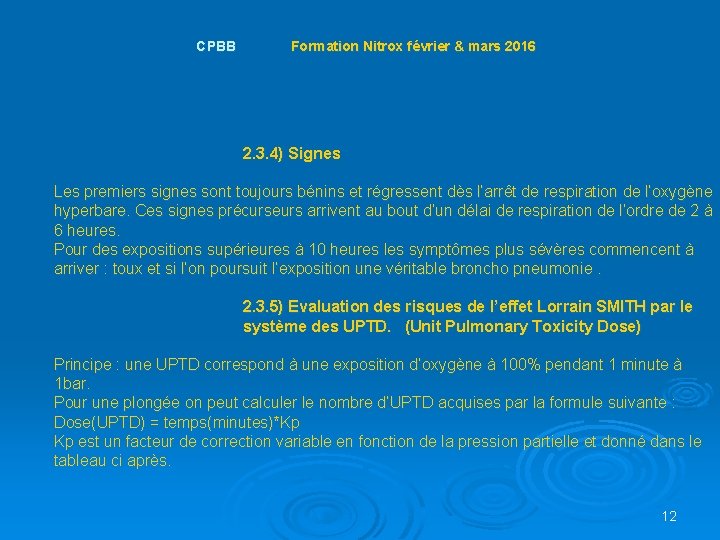

CPBB Formation Nitrox février & mars 2016 2. 3. 4) Signes Les premiers signes sont toujours bénins et régressent dès l’arrêt de respiration de l’oxygène hyperbare. Ces signes précurseurs arrivent au bout d’un délai de respiration de l’ordre de 2 à 6 heures. Pour des expositions supérieures à 10 heures les symptômes plus sévères commencent à arriver : toux et si l’on poursuit l’exposition une véritable broncho pneumonie. 2. 3. 5) Evaluation des risques de l’effet Lorrain SMITH par le système des UPTD. (Unit Pulmonary Toxicity Dose) Principe : une UPTD correspond à une exposition d’oxygène à 100% pendant 1 minute à 1 bar. Pour une plongée on peut calculer le nombre d’UPTD acquises par la formule suivante : Dose(UPTD) = temps(minutes)*Kp Kp est un facteur de correction variable en fonction de la pression partielle et donné dans le tableau ci après. 12

CPBB Formation Nitrox février & mars 2016 13

CPBB Formation Nitrox février & mars 2016 Exemple : Plongée de 120 minutes à 25 mètres avec un NITROX 40/60 25 mètres : 3. 5 bars. Pp. O 2 : 3. 5*0. 4 = 1. 4 bars Dans le tableau le Kp est de 1. 63. La dose est donc de 120*1. 63 = 195. 6. Les doses journalières admissibles sont de 1440 (Anglo saxons) mais toutes ces données sont encore très largement contreversées : Le docteur GARDETTE en France préconise : 600 14

CPBB Formation Nitrox février & mars 2016 2. 3. 6) Evaluation des risques de l’effet Lorrain SMITH par le système des OTU. (Oxygen Toxic Unity) Cette méthode développé aux USA à l’ambition d’unifier la quantification des 2 types de toxicité c’est-à-dire hyperoxique et pulmonaire. Il s’agit de créer un concept de toxicité global. Cette idée s’est révélée intéressante lors de plongées successives enchaînées sur plusieurs journées. Une OTU est exactement une UPTD soit une dose d’oxygène à 100% pendant 1 minute à 1 bar. Pour la détermination d’une OTU voir le précèdent calcul en utilisant également le coefficient Kp. voir le tableau ci-joint : 15

CODEP 90 Aquatique Club Sochalien FORMATION NITROX 1 avril 2011 16

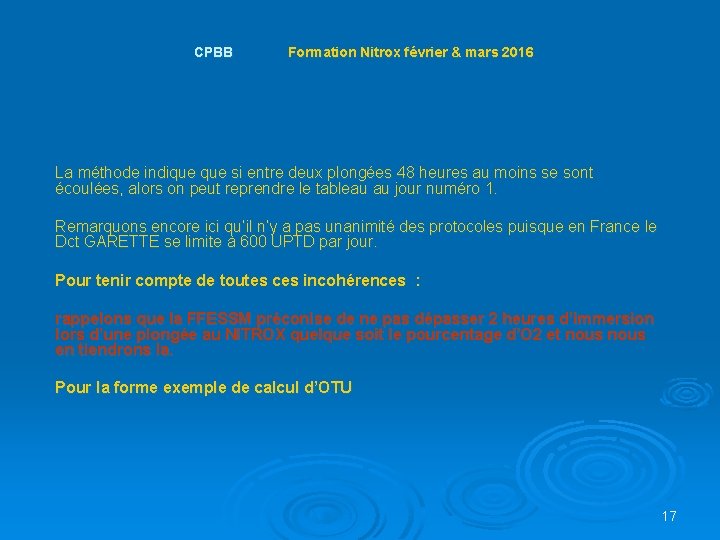

CPBB Formation Nitrox février & mars 2016 La méthode indique si entre deux plongées 48 heures au moins se sont écoulées, alors on peut reprendre le tableau au jour numéro 1. Remarquons encore ici qu’il n’y a pas unanimité des protocoles puisque en France le Dct GARETTE se limite à 600 UPTD par jour. Pour tenir compte de toutes ces incohérences : rappelons que la FFESSM préconise de ne pas dépasser 2 heures d’immersion lors d’une plongée au NITROX quelque soit le pourcentage d’O 2 et nous en tiendrons la. Pour la forme exemple de calcul d’OTU 17

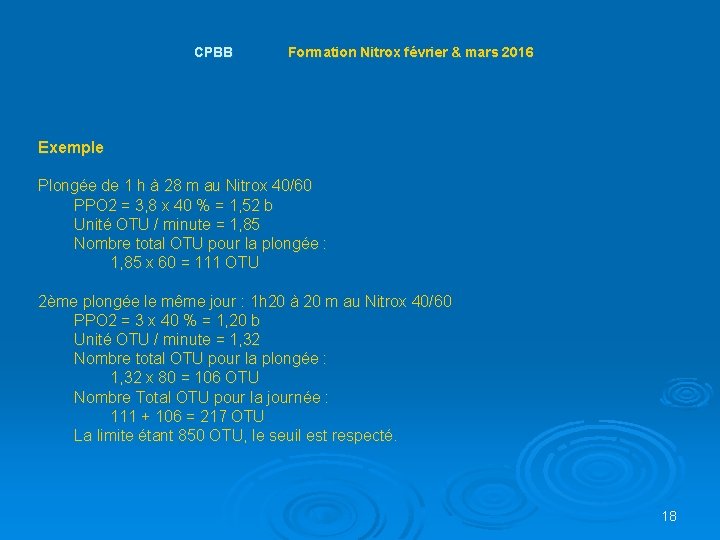

CPBB Formation Nitrox février & mars 2016 Exemple Plongée de 1 h à 28 m au Nitrox 40/60 PPO 2 = 3, 8 x 40 % = 1, 52 b Unité OTU / minute = 1, 85 Nombre total OTU pour la plongée : 1, 85 x 60 = 111 OTU 2ème plongée le même jour : 1 h 20 à 20 m au Nitrox 40/60 PPO 2 = 3 x 40 % = 1, 20 b Unité OTU / minute = 1, 32 Nombre total OTU pour la plongée : 1, 32 x 80 = 106 OTU Nombre Total OTU pour la journée : 111 + 106 = 217 OTU La limite étant 850 OTU, le seuil est respecté. 18
