Cours RMAN Sauvegardes Adélie via RMAN et Time Navigator Lionel Frachon - SII Page 1

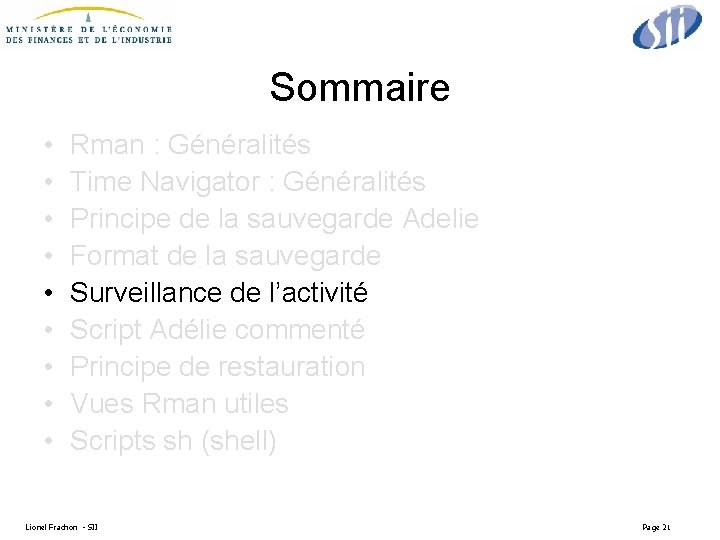

Sommaire • • • Rman : Généralités Time Navigator : Généralités Principe de la sauvegarde Adelie Format de la sauvegarde Surveillance de l’activité Script Adélie commenté Principe de restauration Vues Rman utiles Scripts sh (shell) Lionel Frachon - SII Page 2

RMAN - Généralités • Rman (Recovery Manager) est l’utilitaire par excellence d’Oracle visant à sauvegarder une base de données à chaud • Rman utilise une interface similaire à SQLplus • Peu de commandes pour une portabilité maximum : un script écrit sur Hp-Ux peut être porté immédiatement sur NT, Linux… Lionel Frachon - SII Page 4

• Rman utilise un catalogue pour conserver la liste des sauvegardes effectuées. • Pour Adélie, ce catalogue est nommé CATAL et est situé sur servdon 1 • Lors de la restauration, c’est ce catalogue qui est utilisé par Rman pour donner le « chemin le plus court » entre l’état actuel et l’état visé. Il n’est pas possible de modifier ce chemin, déterminé automatiquement. Lionel Frachon - SII Page 5

• Des commandes de sauvegarde : • Backup database • Backup controlfile • Restore database • Des commandes de maintenance • List backup of database • Crosscheck backup • Des commandes pour le catalogue de recupération • Connect target • Create catalog, drop catalog Lionel Frachon - SII Page 6

• La totalité des commandes RMAN de sauvegarde, de restauration et de vérification fonctionnent par script • Format du script: Run { Allocate channel c 1 …. Backup database…. …. Release channel c 1…. } Lionel Frachon - SII Page 7

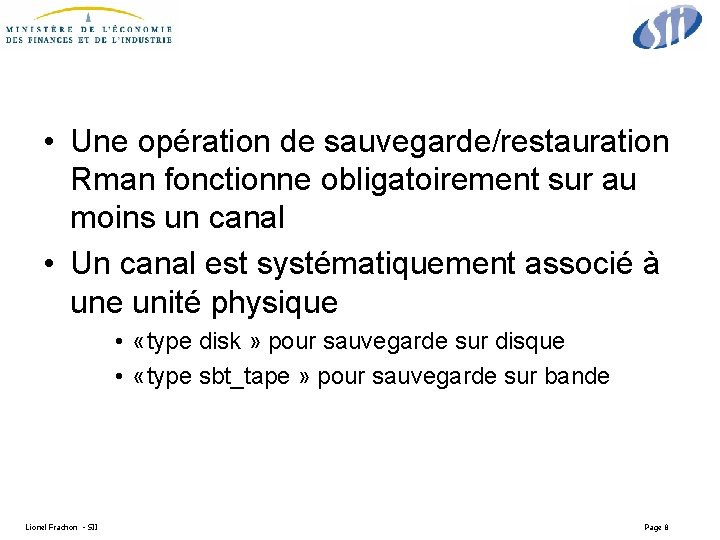

• Une opération de sauvegarde/restauration Rman fonctionne obligatoirement sur au moins un canal • Un canal est systématiquement associé à une unité physique • «type disk » pour sauvegarde sur disque • «type sbt_tape » pour sauvegarde sur bande Lionel Frachon - SII Page 8

• Les commandes ne nécessitant pas d’être dans un script sont : • • Les commandes de catalogue Les commandes de connexion Les commandes de configuration Les commandes sql envoyées (ex : sql ‘alter system switch logfile’); • Les commandes de listage des sauvegarde Lionel Frachon - SII Page 9

• A noter : les scripts RMAN n’ont pas la possibilité d’être configurés, ni commentés. • Seul moyen éventuel de « configurer » les scripts : écrire un script paramétrable générant le script Rman. • Pour Adélie, des scripts génériques ont été écrits; ils sont réutilisés pour toutes les instances (/opt/sauvegarde_ADELIE/rman) Lionel Frachon - SII Page 10

Time Navigator - Généralités • Pour Adélie, Time Navigator n’est utilisé (en sus de la couche graphique de gestion) qu’en tant que MML (Media Management Layer = Couche de gestion de media) • C’est donc Tina qui affecte les bandes en fonction des besoins et rapatrie les fichiers stockés en fonction des demandes d’ Rman. • Une interface spécifique à Rman est utilisée, via une librairie partagée (/tina/Lib/libtina_rman. sl, renommée en /oracle/ora 920/libobk. o) sur HP-Ux 64 bits Lionel Frachon - SII Page 12

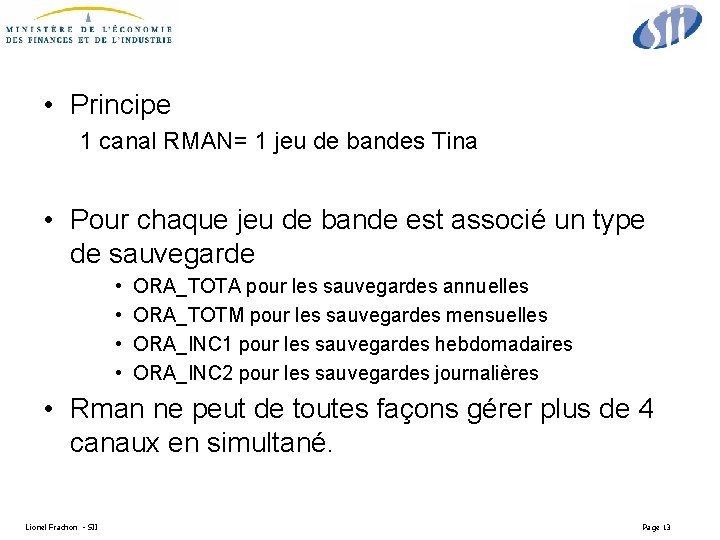

• Principe 1 canal RMAN= 1 jeu de bandes Tina • Pour chaque jeu de bande est associé un type de sauvegarde • • ORA_TOTA pour les sauvegardes annuelles ORA_TOTM pour les sauvegardes mensuelles ORA_INC 1 pour les sauvegardes hebdomadaires ORA_INC 2 pour les sauvegardes journalières • Rman ne peut de toutes façons gérer plus de 4 canaux en simultané. Lionel Frachon - SII Page 13

Principe de la sauvegarde • A chaque sauvegarde n’est affecté qu’un seul canal, pour éviter la parallélisation des bandes et donc la dispersion des fichiers. • Chaque set de sauvegarde n’est donc a priori présent que sur une seule bande (sauf si la sauvegarde dépasse la taille d’une bande (320 Go)) • Bandes sélectionnées par le réglage du canal : allocate channel c 1 type 'sbt_tape‘ parms="ENV=(TINA_HOME=/tina, TINA_SERVICE_NAME=tina, TINA_RMAN_CATALOG=adelie, TINA_RMAN_FOLDER=ORA_TOTA, TINA_RMAN_USER=oracle)"; Lionel Frachon - SII Page 15

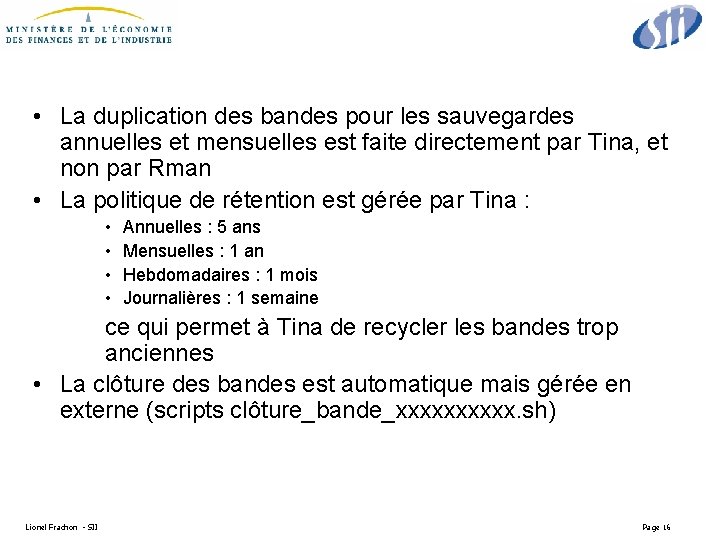

• La duplication des bandes pour les sauvegardes annuelles et mensuelles est faite directement par Tina, et non par Rman • La politique de rétention est gérée par Tina : • • Annuelles : 5 ans Mensuelles : 1 an Hebdomadaires : 1 mois Journalières : 1 semaine ce qui permet à Tina de recycler les bandes trop anciennes • La clôture des bandes est automatique mais gérée en externe (scripts clôture_bande_xxxxx. sh) Lionel Frachon - SII Page 16

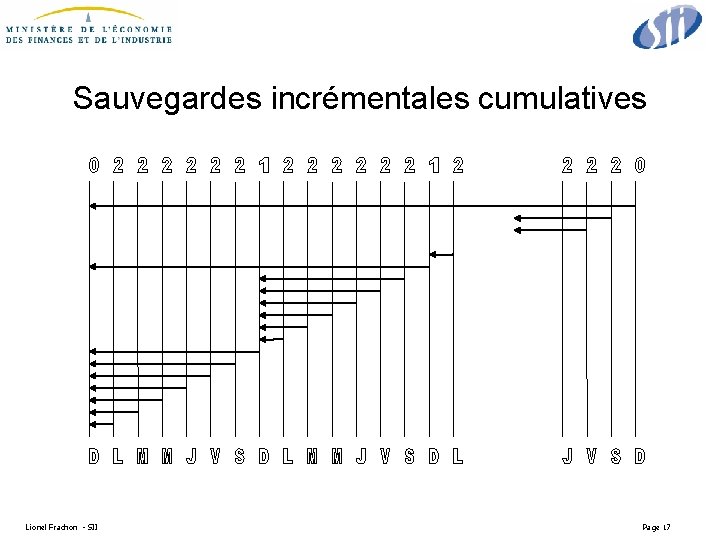

Sauvegardes incrémentales cumulatives Lionel Frachon - SII Page 17

Format de sauvegarde • Les sauvegardes RMAN (correspondant aux blocs changés) sont compilées dans un seul fichier, dont le nom est contrôlé par le paramètre ‘format’ de la commande backup, ex : format 'Annu_%d_%D%M%Y_%u' %d : instance %D%M%Y : date %u : identifiant unique pour effectuer plusieurs sauvegardes d’affilée. Lionel Frachon - SII Page 19

• La sauvegarde est envoyée par Rman à Tina, qui créé un pipe dans /tmp pour effectuer la sauvegarde. • La sauvegarde s’effectue pour Adélie en mode synchrone. • Comment lister les sauvegardes (mode connecté): • List backup of database; • List backup of archivelog all; • List backup of controlfile; Lionel Frachon - SII Page 20

Surveillance d’activité • Tina communique avec Rman, la trace peut être trouvée dans /oracle/admin/SILOXXXX/udump/sbtio. log • Tina peut etre surveillé via le log /tina/Adm/Event : faire un pour suivre l’avancement d’une tail –f /tina/Adm/event sauvegarde par exemple. • Rman peut etre surveillé via le log_rman. txt pendant la sauvegarde ou dans les logs applicatifs (/var/opt/ADE-LOG/) une fois celle-ci terminée. Lionel Frachon - SII Page 22

Script Adélie commenté • • su – declaadl rman catalog rman/rman@catal • • • connect target; (connexion du catalogue à la base de données cible ( « target database» ) configure backup optimization off; (pas d’optimisation de place) configure controlfile autobackup off; (pas de sauvegarde automatique des fichiers de contrôle) sql 'alter system switch logfile'; (change le fichier archivelog courant pour pouvoir le sauvegarder au complet) change archivelog all validate; (verifie le statut des fichiers d’archivelog pour synchroniser le catalogue) resync catalog; (resynchronisation complète forcée du catalogue) run {(début du script de sauvegarde) allocate channel c 1 type 'sbt_tape' parms="ENV=(TINA_HOME=/tina, TINA_SERVICE_NAME=tina, TINA_RMAN_CATALOG=adelie, TINA_RMAN_FOLDER=ORA_TOTA, TINA_RMAN_USER=oracle)"; (on alloue un canal de sauvegarde sur le jeu de bandes annuelles) backup full format 'Annu_%d_%D%M%Y_%u' database include current controlfile; (sauvegarde full de la • • • backup archivelog all delete input skip inaccessible; (sauve les archivelogs et les efface) release channel c 1; (dé-alloue le canal de communication) } base de données, y compris les ctl sauvegardés en double (dans dbs)) Lionel Frachon - SII Page 24

Principe de restauration • Il s’agit dans ce cas d’allouer la totalité des canaux, un par jeu de bande, afin de pouvoir ramener la totalité des fichiers réclamés par Rman pour la reconstruction de la base. • Trois étapes sont nécessaires : • Restauration du fichier de contrôle • Restauration des fichiers de la base de données • Application des archivelog et redolog si besoin est. Lionel Frachon - SII Page 26

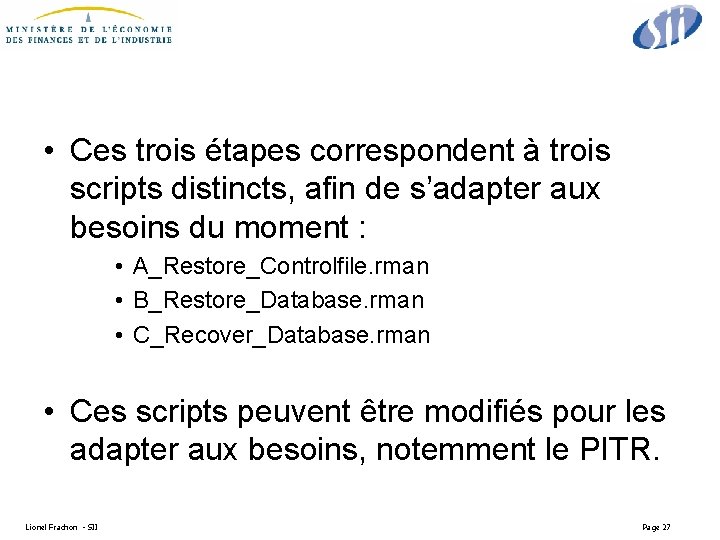

• Ces trois étapes correspondent à trois scripts distincts, afin de s’adapter aux besoins du moment : • A_Restore_Controlfile. rman • B_Restore_Database. rman • C_Recover_Database. rman • Ces scripts peuvent être modifiés pour les adapter aux besoins, notemment le PITR. Lionel Frachon - SII Page 27

• Cf. documentation « Restauration de bases de données » (SII 0802 -B 3 -FMO 05) pour le mode opératoire complet de la restauration. Lionel Frachon - SII Page 28

Vues RMAN utiles • RMAN est fourni avec un certain nombre de vues dynamiques permettant d’interroger directement la base de données en sql sans passer par l’utilitaire rman • Pratique pour lister plusieurs composants de plusieurs bases de données. Lionel Frachon - SII Page 30

Vues Rman • • • RC_ARCHIVED_LOG RC_BACKUP_CONTROLFILE RC_BACKUP_DATAFILE RC_BACKUP_PIECE RC_BACKUP_REDOLOG RC_BACKUP_SET RC_CHECKPOINT RC_DATABASE déclarées RC_DATAFILE RC_REDO_LOG • • RC_RMAN_CONFIGURATION RC_TABLESPACE DB DBINC • Utilisation comme n’importe quelle table SQL…. . Lionel Frachon - SII => Voir les sauvegardes d’archivelog => Voir les sauvegardes de controlfile => Voir les sauvegardes de fichiers => Voir un morceau d’un set de sauvegarde => Voir les sauvegardes redolog => Voir un ensemble ( « set » ) de sauvegardes => Voir l’etat des CP lors de la sauvegarde => Voir les bases de données => Voir les fichiers des BD sauvegardées => Voir les fichiers redologs des BD sauvegardées => Voir la configuration d’RMAN => Voir les sauvegardes tablespaces => Liste des bases de données => Liste des « incarnations » de bases de données Page 31

Scripts sh (shell) • Les scripts sh fournissent une méthode pratique pour enrober les scripts Rman, qui ne sont pas paramétrables. • Ils sont exécutés par chaque utilisateur Adélie, afin de bénéficier des variables d’environnement (ex : ORACLE_SID, mot de passe utilisateur rman, destinations des logs, etc…). Lionel Frachon - SII Page 33

• • • Variables créées: PATH_SH => répertoire des scripts sh PATH_RMAN => répertoire des scripts rman PATH_SQL => répertoire des scripts sql PATH_SCRIPTS_LOG => répertoire des logs CONFIG_PATH => répertoire du fichier de config ANNU_ARCHIVE_LOG => nom du log annuel MENS_ARCHIVE_LOG => nom du log mensuel HEBD_ARCHIVE_LOG => nom du log hebdo JOUR_ARCHIVE_LOG => nom du log journalier TARGET_DATABASE => Instance sauvegardée Lionel Frachon - SII Page 34

• Fonctionnement – Le script vérifie tout d’abord qu’aucune sauvegarde n’est en cours (fichier. wit dans $CONFIG_PATH) – Vérifie si le paramètre archivelog est passé au script : dans ce cas la, passe la base en archivelog et la replace en noarchive en sortant – Crée le fichier témoin – Lance le processus de sauvegarde via le script RMAN – Vérifie le code erreur en retour d’RMAN et decide si la sauvegarde est ok ou non. – Affiche le log rman dans tous les cas (temporaire) – Toutes ces opérations sont gardées dans le log situé dans $PATH_SCRIPT_LOG (ici /var/opt/ADE-LOG) Lionel Frachon - SII Page 35
