Cours N 3 du 19 janvier 2017 par

Cours N 3 du 19 janvier 2017 par JBN

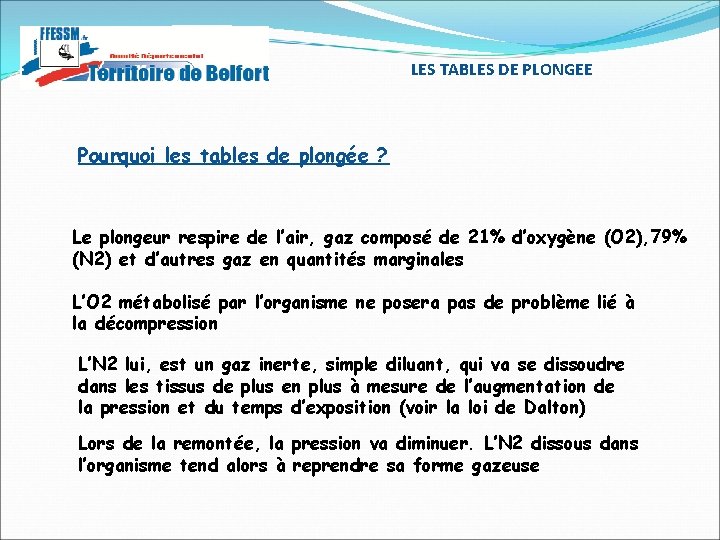

LES TABLES DE PLONGEE Pourquoi les tables de plongée ? Le plongeur respire de l’air, gaz composé de 21% d’oxygène (O 2), 79% (N 2) et d’autres gaz en quantités marginales L’O 2 métabolisé par l’organisme ne posera pas de problème lié à la décompression L’N 2 lui, est un gaz inerte, simple diluant, qui va se dissoudre dans les tissus de plus en plus à mesure de l’augmentation de la pression et du temps d’exposition (voir la loi de Dalton) Lors de la remontée, la pression va diminuer. L’N 2 dissous dans l’organisme tend alors à reprendre sa forme gazeuse

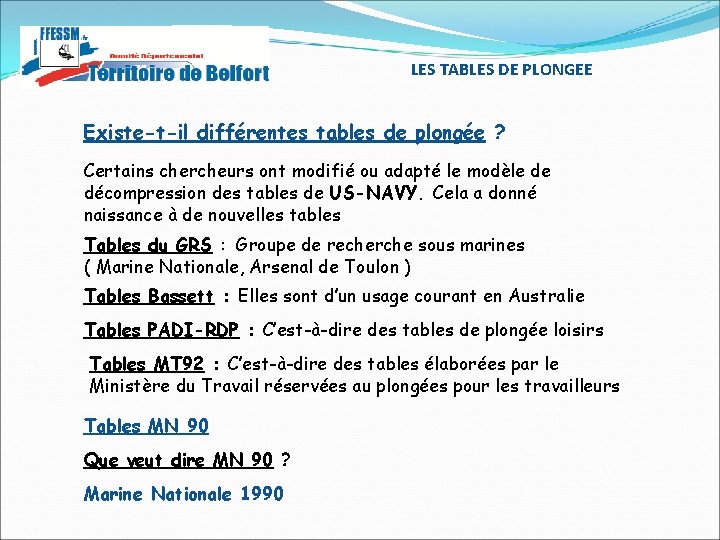

LES TABLES DE PLONGEE Existe-t-il différentes tables de plongée ? Certains chercheurs ont modifié ou adapté le modèle de décompression des tables de US-NAVY. Cela a donné naissance à de nouvelles tables Tables du GRS : Groupe de recherche sous marines ( Marine Nationale, Arsenal de Toulon ) Tables Bassett : Elles sont d’un usage courant en Australie Tables PADI-RDP : C’est-à-dire des tables de plongée loisirs Tables MT 92 : C’est-à-dire des tables élaborées par le Ministère du Travail réservées au plongées pour les travailleurs Tables MN 90 Que veut dire MN 90 ? Marine Nationale 1990

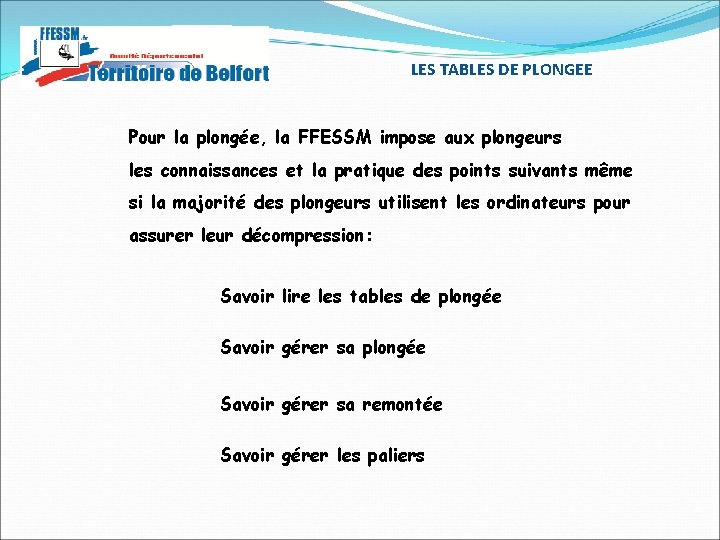

LES TABLES DE PLONGEE Pour la plongée, la FFESSM impose aux plongeurs les connaissances et la pratique des points suivants même si la majorité des plongeurs utilisent les ordinateurs pour assurer leur décompression: Savoir lire les tables de plongée Savoir gérer sa remontée Savoir gérer les paliers

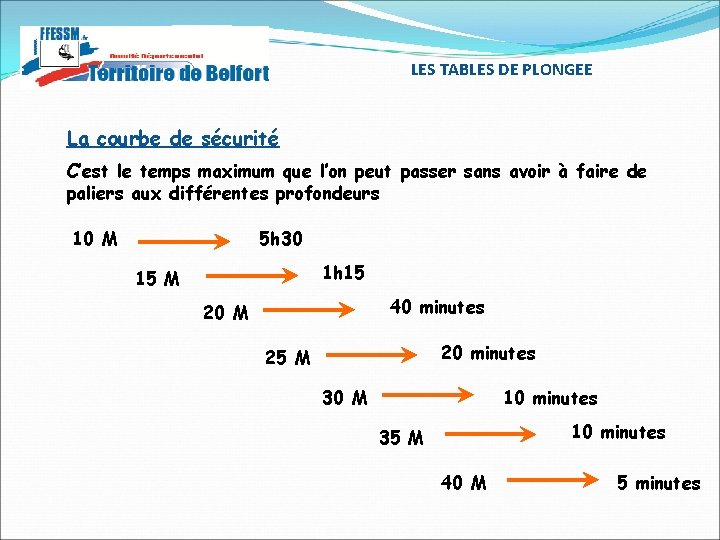

LES TABLES DE PLONGEE La courbe de sécurité C’est le temps maximum que l’on peut passer sans avoir à faire de paliers aux différentes profondeurs 10 M 5 h 30 1 h 15 15 M 40 minutes 20 M 20 minutes 25 M 30 M 10 minutes 35 M 40 M 5 minutes

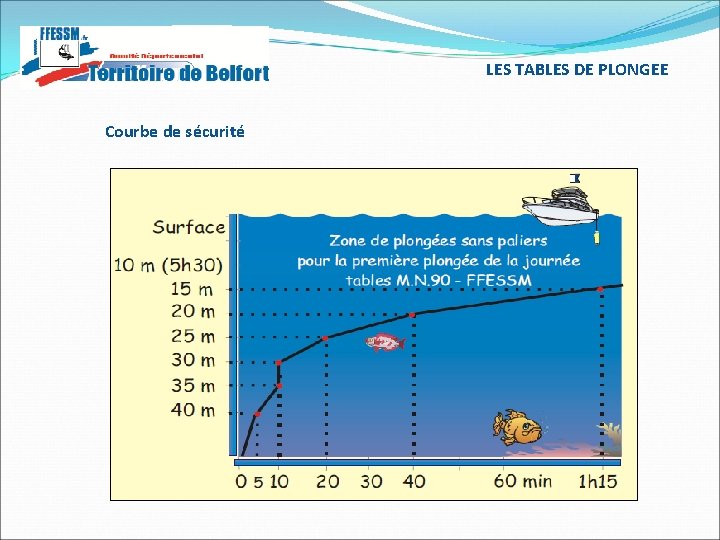

LES TABLES DE PLONGEE Courbe de sécurité

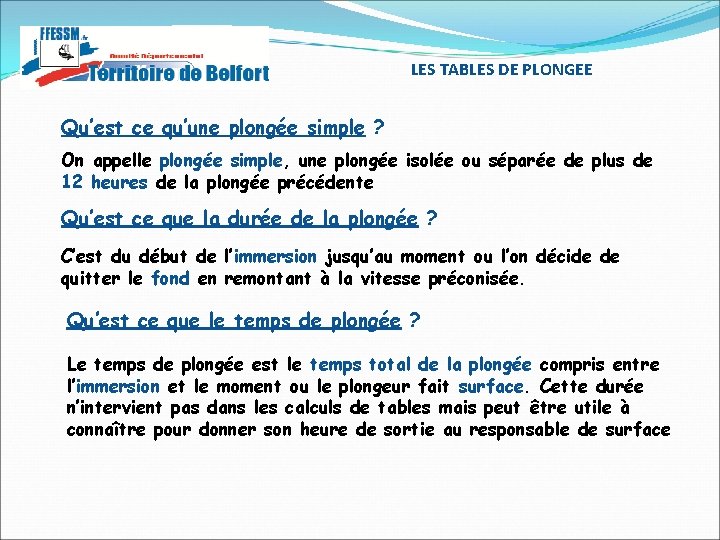

LES TABLES DE PLONGEE Qu’est ce qu’une plongée simple ? On appelle plongée simple, une plongée isolée ou séparée de plus de 12 heures de la plongée précédente Qu’est ce que la durée de la plongée ? C’est du début de l’immersion jusqu’au moment ou l’on décide de quitter le fond en remontant à la vitesse préconisée. Qu’est ce que le temps de plongée ? Le temps de plongée est le temps total de la plongée compris entre l’immersion et le moment ou le plongeur fait surface. Cette durée n’intervient pas dans les calculs de tables mais peut être utile à connaître pour donner son heure de sortie au responsable de surface

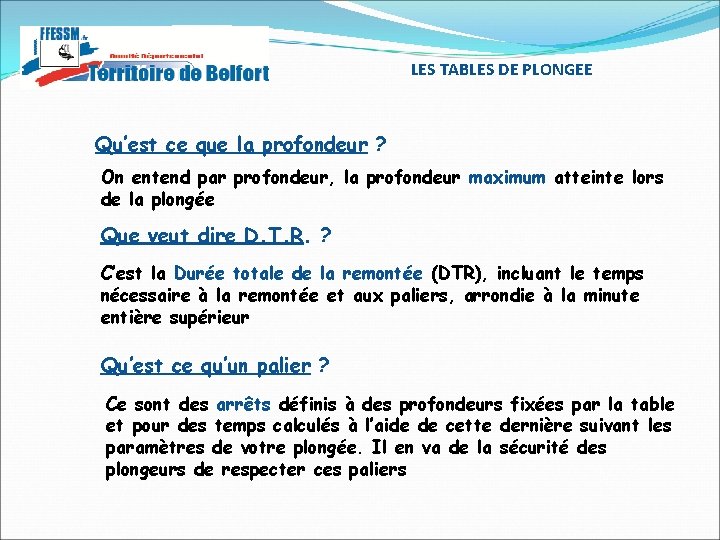

LES TABLES DE PLONGEE Qu’est ce que la profondeur ? On entend par profondeur, la profondeur maximum atteinte lors de la plongée Que veut dire D. T. R. ? C’est la Durée totale de la remontée (DTR), incluant le temps nécessaire à la remontée et aux paliers, arrondie à la minute entière supérieur Qu’est ce qu’un palier ? Ce sont des arrêts définis à des profondeurs fixées par la table et pour des temps calculés à l’aide de cette dernière suivant les paramètres de votre plongée. Il en va de la sécurité des plongeurs de respecter ces paliers

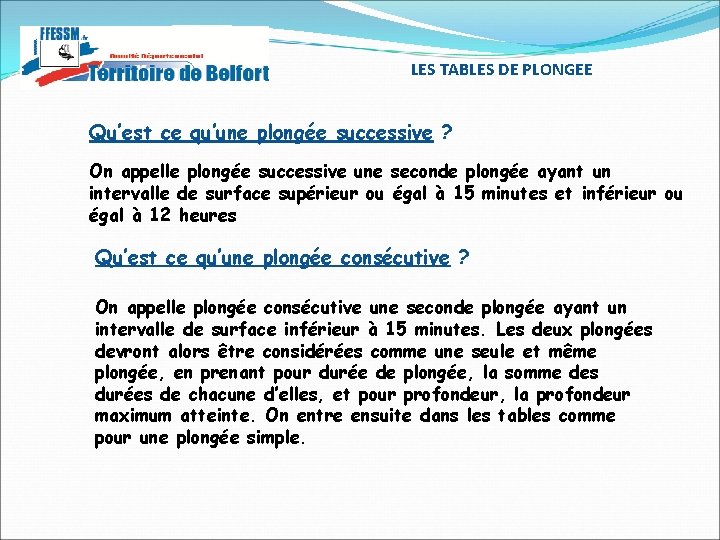

LES TABLES DE PLONGEE Qu’est ce qu’une plongée successive ? On appelle plongée successive une seconde plongée ayant un intervalle de surface supérieur ou égal à 15 minutes et inférieur ou égal à 12 heures Qu’est ce qu’une plongée consécutive ? On appelle plongée consécutive une seconde plongée ayant un intervalle de surface inférieur à 15 minutes. Les deux plongées devront alors être considérées comme une seule et même plongée, en prenant pour durée de plongée, la somme des durées de chacune d’elles, et pour profondeur, la profondeur maximum atteinte. On entre ensuite dans les tables comme pour une plongée simple.

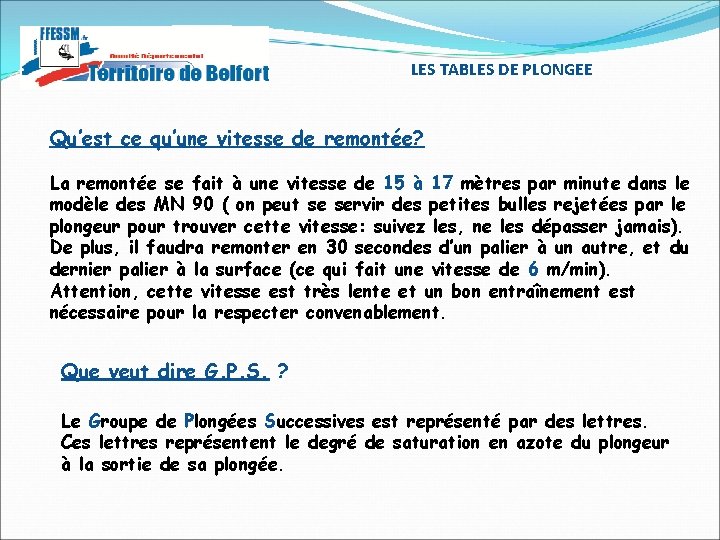

LES TABLES DE PLONGEE Qu’est ce qu’une vitesse de remontée? La remontée se fait à une vitesse de 15 à 17 mètres par minute dans le modèle des MN 90 ( on peut se servir des petites bulles rejetées par le plongeur pour trouver cette vitesse: suivez les, ne les dépasser jamais). De plus, il faudra remonter en 30 secondes d’un palier à un autre, et du dernier palier à la surface (ce qui fait une vitesse de 6 m/min). Attention, cette vitesse est très lente et un bon entraînement est nécessaire pour la respecter convenablement. Que veut dire G. P. S. ? Le Groupe de Plongées Successives est représenté par des lettres. Ces lettres représentent le degré de saturation en azote du plongeur à la sortie de sa plongée.

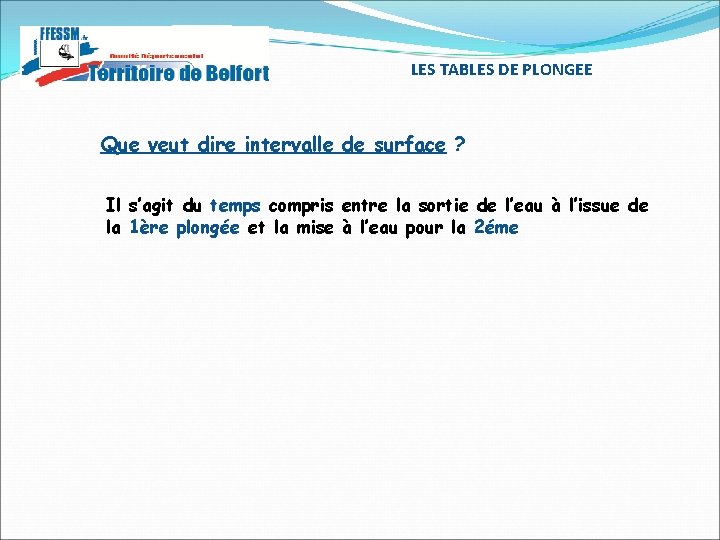

LES TABLES DE PLONGEE Que veut dire intervalle de surface ? Il s’agit du temps compris entre la sortie de l’eau à l’issue de la 1ère plongée et la mise à l’eau pour la 2éme

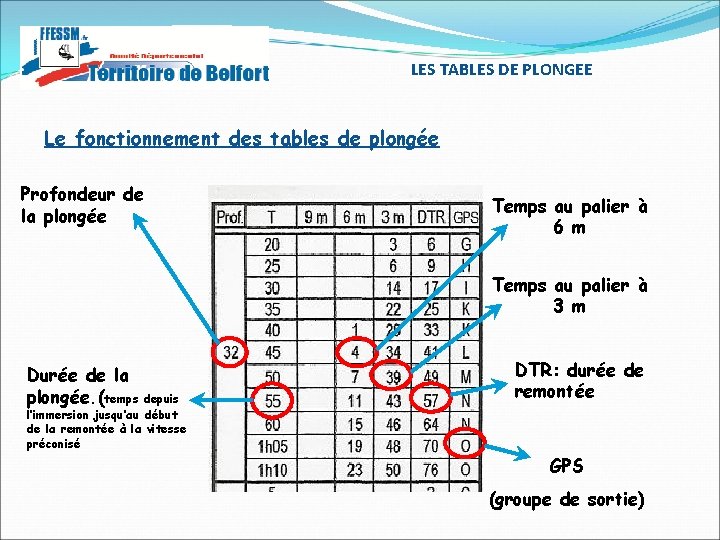

LES TABLES DE PLONGEE Le fonctionnement des tables de plongée Profondeur de la plongée Temps au palier à 6 m Temps au palier à 3 m Durée de la plongée. (temps depuis DTR: durée de remontée l’immersion jusqu’au début de la remontée à la vitesse préconisé GPS (groupe de sortie)

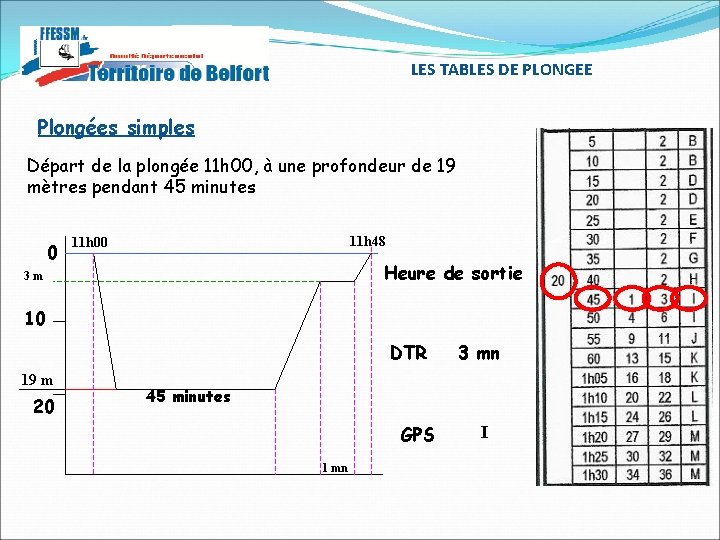

LES TABLES DE PLONGEE Plongées simples Départ de la plongée 11 h 00, à une profondeur de 19 mètres pendant 45 minutes 0 11 h 48 11 h 00 Heure de sortie 3 m 10 DTR 19 m 20 3 mn 45 minutes GPS 1 mn I

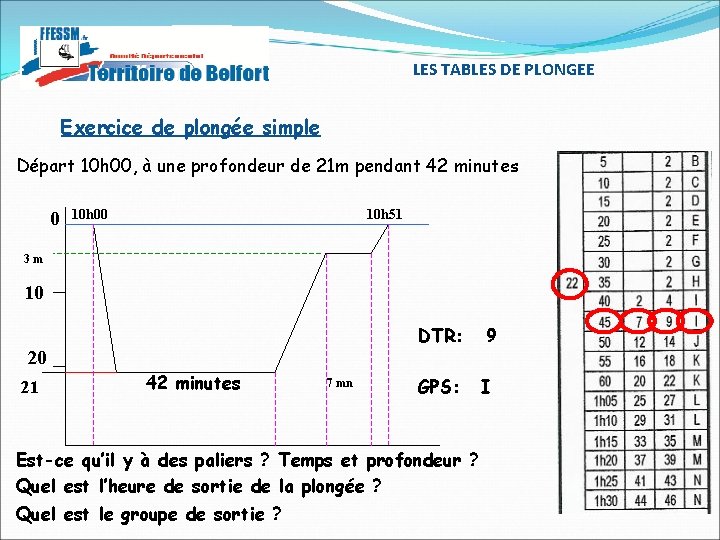

LES TABLES DE PLONGEE Exercice de plongée simple Départ 10 h 00, à une profondeur de 21 m pendant 42 minutes 0 10 h 00 10 h 51 3 m 10 DTR: 20 21 42 minutes 7 mn GPS: Est-ce qu’il y à des paliers ? Temps et profondeur ? Quel est l’heure de sortie de la plongée ? Quel est le groupe de sortie ? 9 I

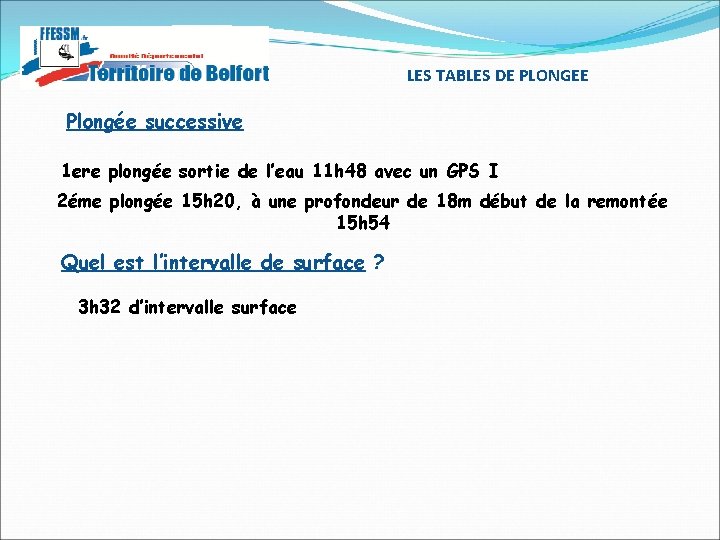

LES TABLES DE PLONGEE Plongée successive 1 ere plongée sortie de l’eau 11 h 48 avec un GPS I 2éme plongée 15 h 20, à une profondeur de 18 m début de la remontée 15 h 54 Quel est l’intervalle de surface ? 3 h 32 d’intervalle surface

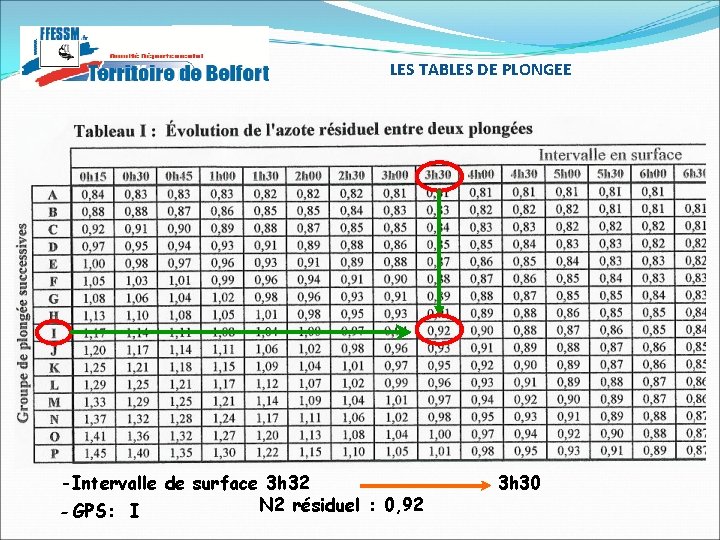

LES TABLES DE PLONGEE -Intervalle de surface 3 h 32 N 2 résiduel : 0, 92 - GPS: I 3 h 30

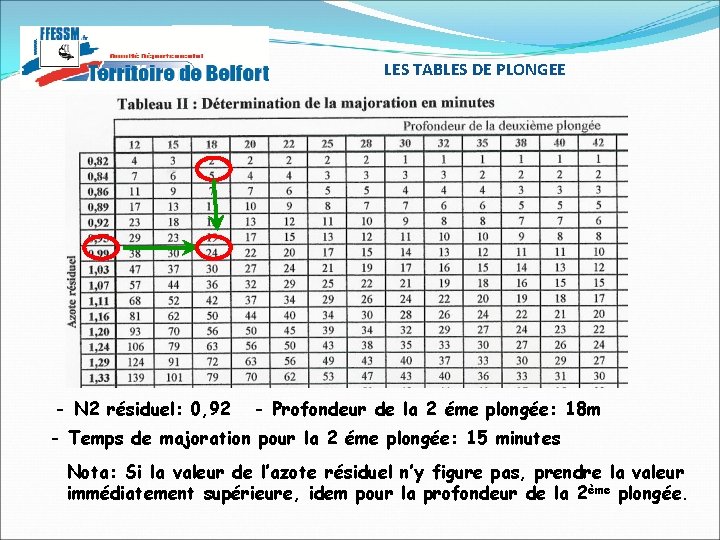

LES TABLES DE PLONGEE - N 2 résiduel: 0, 92 - Profondeur de la 2 éme plongée: 18 m - Temps de majoration pour la 2 éme plongée: 15 minutes Nota: Si la valeur de l’azote résiduel n’y figure pas, prendre la valeur immédiatement supérieure, idem pour la profondeur de la 2ème plongée.

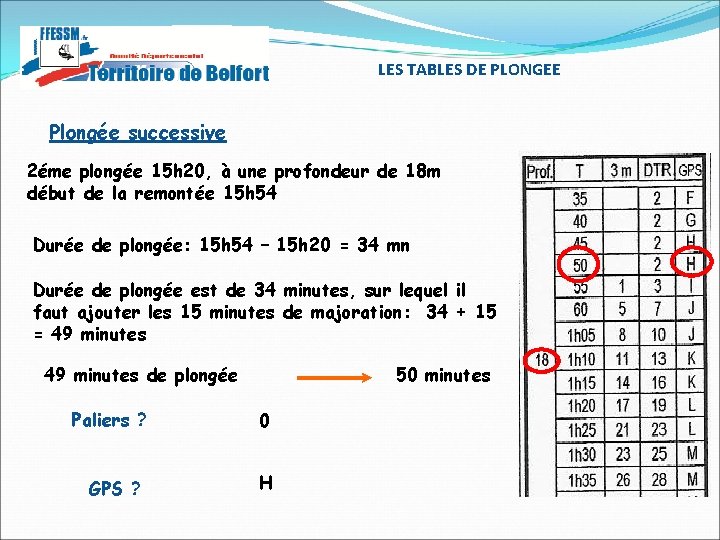

LES TABLES DE PLONGEE Plongée successive 2éme plongée 15 h 20, à une profondeur de 18 m début de la remontée 15 h 54 Durée de plongée: 15 h 54 – 15 h 20 = 34 mn Durée de plongée est de 34 minutes, sur lequel il faut ajouter les 15 minutes de majoration: 34 + 15 = 49 minutes de plongée Paliers ? GPS ? 50 minutes 0 H

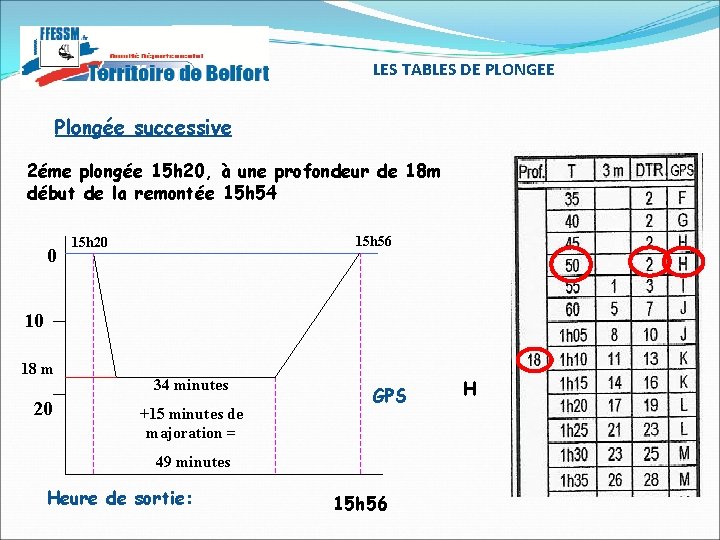

LES TABLES DE PLONGEE Plongée successive 2éme plongée 15 h 20, à une profondeur de 18 m début de la remontée 15 h 54 0 15 h 56 15 h 20 10 18 m 20 34 minutes +15 minutes de majoration = GPS 49 minutes Heure de sortie: 15 h 56 H

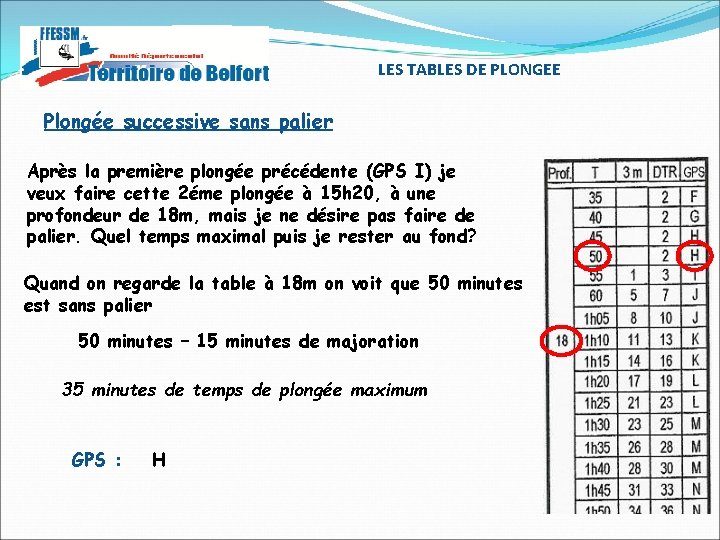

LES TABLES DE PLONGEE Plongée successive sans palier Après la première plongée précédente (GPS I) je veux faire cette 2éme plongée à 15 h 20, à une profondeur de 18 m, mais je ne désire pas faire de palier. Quel temps maximal puis je rester au fond? Quand on regarde la table à 18 m on voit que 50 minutes est sans palier 50 minutes – 15 minutes de majoration 35 minutes de temps de plongée maximum GPS : H

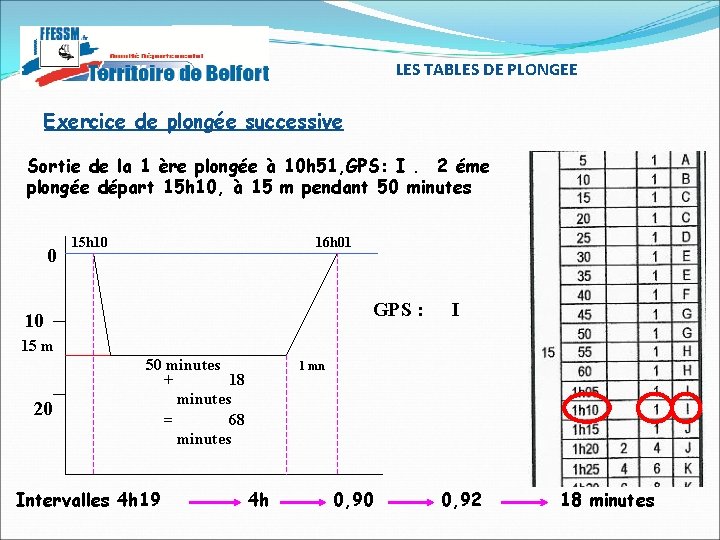

LES TABLES DE PLONGEE Exercice de plongée successive Sortie de la 1 ère plongée à 10 h 51, GPS: I. 2 éme plongée départ 15 h 10, à 15 m pendant 50 minutes 0 15 h 10 16 h 01 GPS : 10 I 15 m 20 50 minutes + 18 minutes = 68 minutes Intervalles 4 h 19 1 mn 4 h 0, 90 0, 92 18 minutes

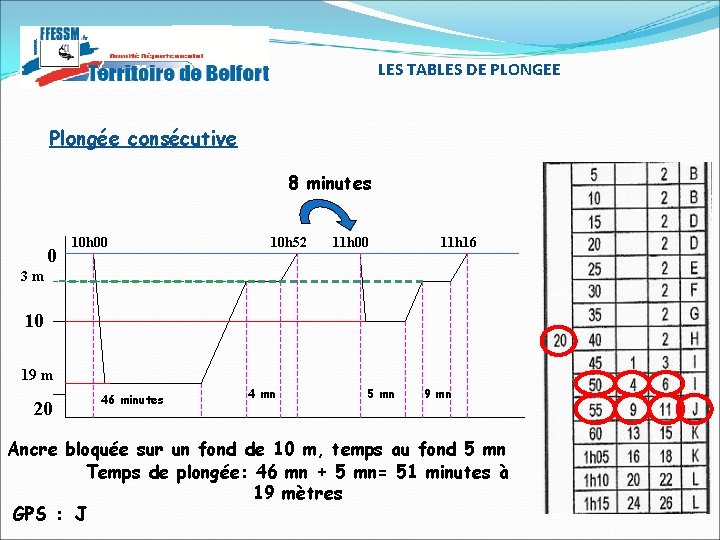

LES TABLES DE PLONGEE Plongée consécutive 8 minutes 0 10 h 00 10 h 52 11 h 00 11 h 16 3 m 10 19 m 20 46 minutes 4 mn 5 mn 9 mn Ancre bloquée sur un fond de 10 m, temps au fond 5 mn Temps de plongée: 46 mn + 5 mn= 51 minutes à 19 mètres GPS : J

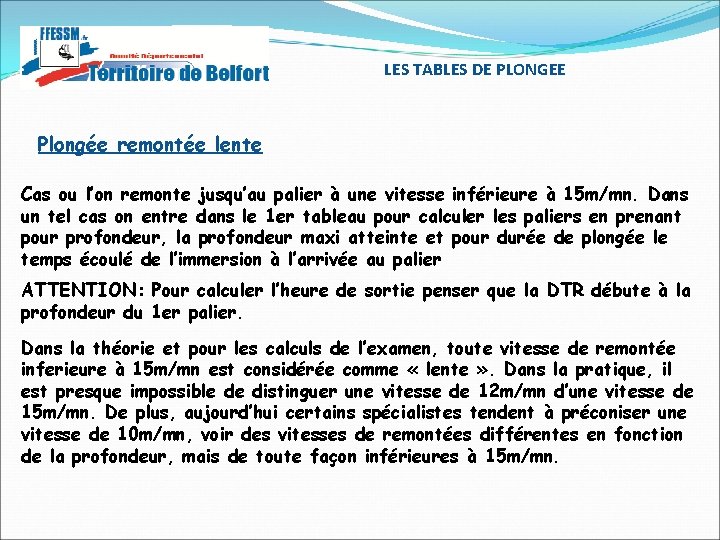

LES TABLES DE PLONGEE Plongée remontée lente Cas ou l’on remonte jusqu’au palier à une vitesse inférieure à 15 m/mn. Dans un tel cas on entre dans le 1 er tableau pour calculer les paliers en prenant pour profondeur, la profondeur maxi atteinte et pour durée de plongée le temps écoulé de l’immersion à l’arrivée au palier ATTENTION: Pour calculer l’heure de sortie penser que la DTR débute à la profondeur du 1 er palier. Dans la théorie et pour les calculs de l’examen, toute vitesse de remontée inferieure à 15 m/mn est considérée comme « lente » . Dans la pratique, il est presque impossible de distinguer une vitesse de 12 m/mn d’une vitesse de 15 m/mn. De plus, aujourd’hui certains spécialistes tendent à préconiser une vitesse de 10 m/mn, voir des vitesses de remontées différentes en fonction de la profondeur, mais de toute façon inférieures à 15 m/mn.

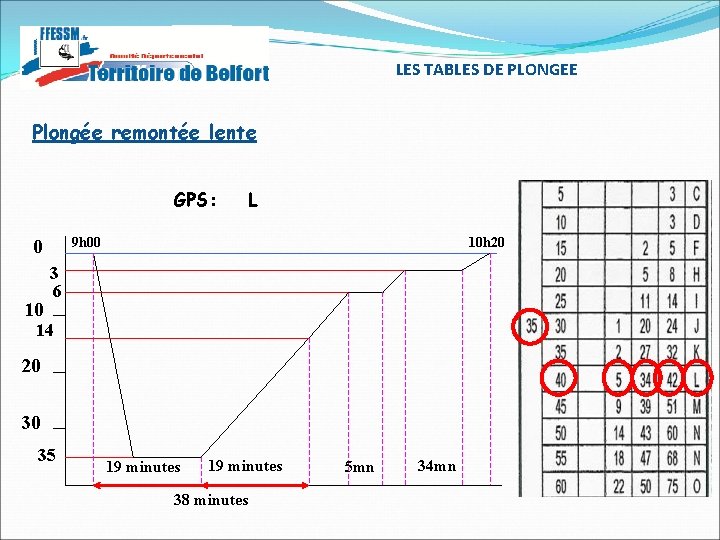

LES TABLES DE PLONGEE Plongée remontée lente GPS: 9 h 00 0 10 L 10 h 20 3 6 14 20 30 35 19 minutes 38 minutes 5 mn 34 mn

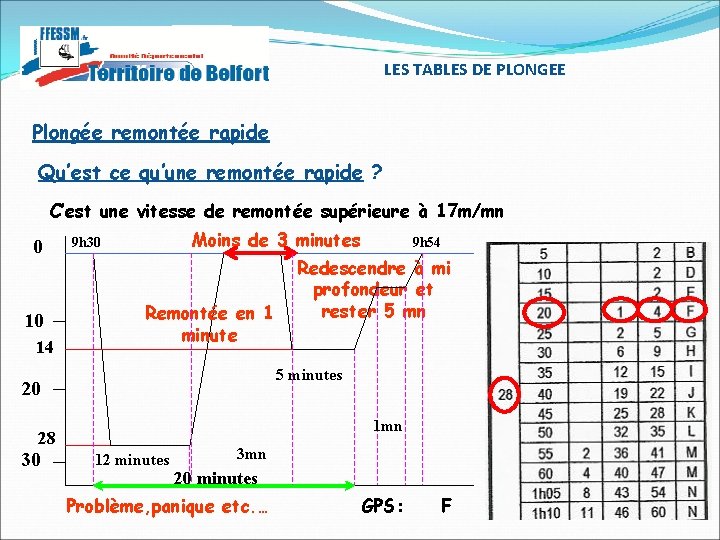

LES TABLES DE PLONGEE Plongée remontée rapide Qu’est ce qu’une remontée rapide ? C’est une vitesse de remontée supérieure à 17 m/mn 0 10 14 Moins de 3 minutes 9 h 30 Remontée en 1 minute Redescendre à mi profondeur et rester 5 mn 5 minutes 20 1 mn 28 30 9 h 54 12 minutes 3 mn 20 minutes Problème, panique etc. … GPS: F

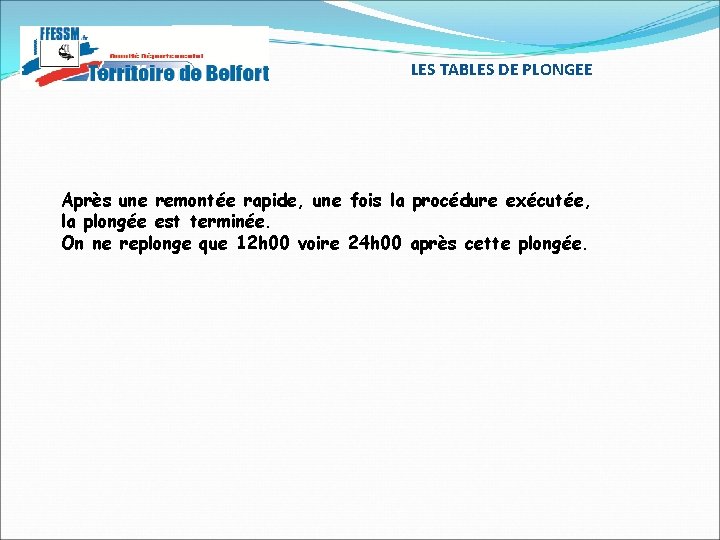

LES TABLES DE PLONGEE Après une remontée rapide, une fois la procédure exécutée, la plongée est terminée. On ne replonge que 12 h 00 voire 24 h 00 après cette plongée.

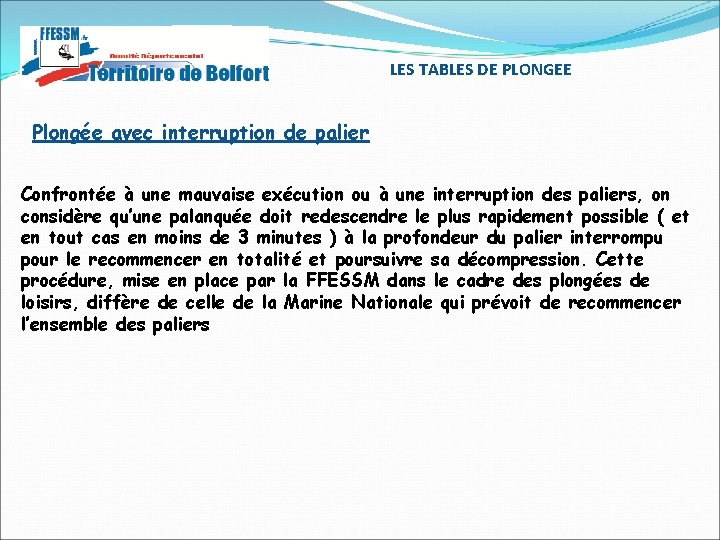

LES TABLES DE PLONGEE Plongée avec interruption de palier Confrontée à une mauvaise exécution ou à une interruption des paliers, on considère qu’une palanquée doit redescendre le plus rapidement possible ( et en tout cas en moins de 3 minutes ) à la profondeur du palier interrompu pour le recommencer en totalité et poursuivre sa décompression. Cette procédure, mise en place par la FFESSM dans le cadre des plongées de loisirs, diffère de celle de la Marine Nationale qui prévoit de recommencer l’ensemble des paliers

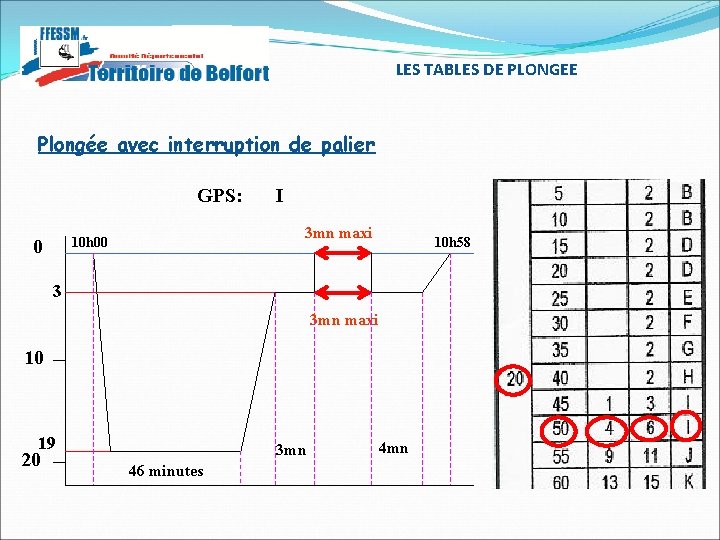

LES TABLES DE PLONGEE Plongée avec interruption de palier GPS: 3 mn maxi 10 h 00 0 I 10 h 58 3 3 mn maxi 10 19 20 3 mn 46 minutes 4 mn

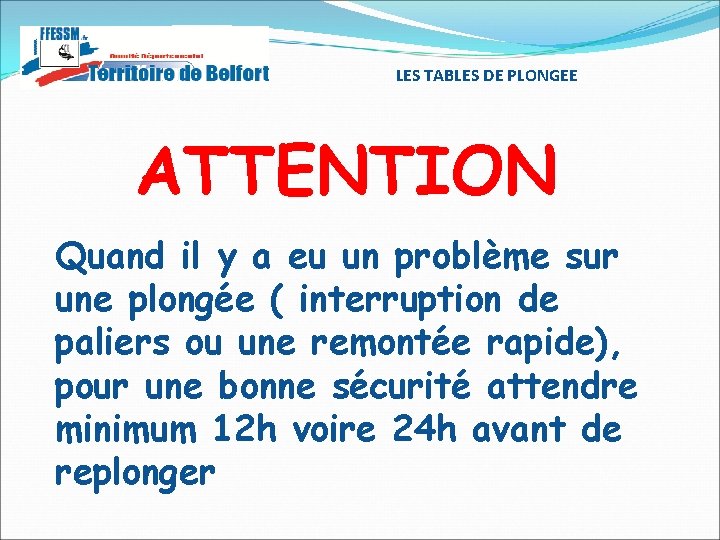

LES TABLES DE PLONGEE ATTENTION Quand il y a eu un problème sur une plongée ( interruption de paliers ou une remontée rapide), pour une bonne sécurité attendre minimum 12 h voire 24 h avant de replonger

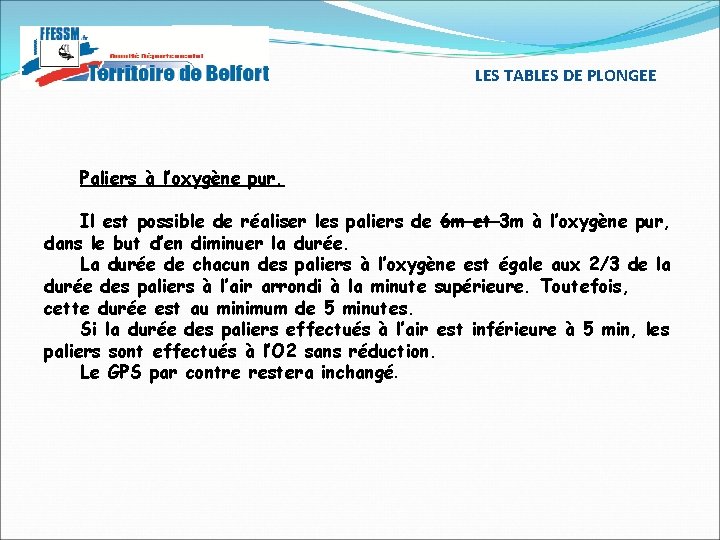

LES TABLES DE PLONGEE Paliers à l’oxygène pur. Il est possible de réaliser les paliers de 6 m et 3 m à l’oxygène pur, dans le but d’en diminuer la durée. La durée de chacun des paliers à l’oxygène est égale aux 2/3 de la durée des paliers à l’air arrondi à la minute supérieure. Toutefois, cette durée est au minimum de 5 minutes. Si la durée des paliers effectués à l’air est inférieure à 5 min, les paliers sont effectués à l’O 2 sans réduction. Le GPS par contre restera inchangé.

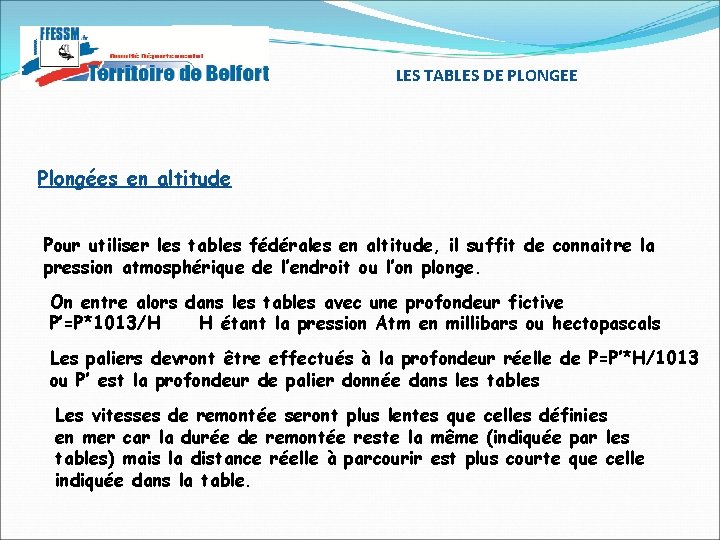

LES TABLES DE PLONGEE Plongées en altitude Pour utiliser les tables fédérales en altitude, il suffit de connaitre la pression atmosphérique de l’endroit ou l’on plonge. On entre alors dans les tables avec une profondeur fictive P’=P*1013/H H étant la pression Atm en millibars ou hectopascals Les paliers devront être effectués à la profondeur réelle de P=P’*H/1013 ou P’ est la profondeur de palier donnée dans les tables Les vitesses de remontée seront plus lentes que celles définies en mer car la durée de remontée reste la même (indiquée par les tables) mais la distance réelle à parcourir est plus courte que celle indiquée dans la table.

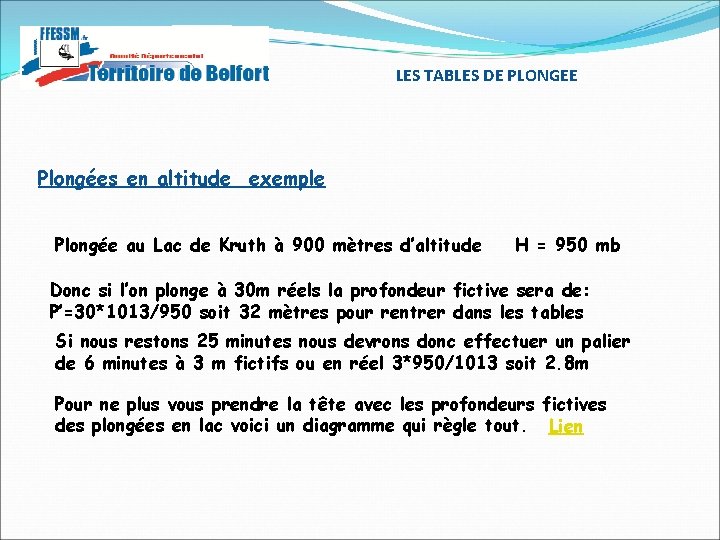

LES TABLES DE PLONGEE Plongées en altitude exemple Plongée au Lac de Kruth à 900 mètres d’altitude H = 950 mb Donc si l’on plonge à 30 m réels la profondeur fictive sera de: P’=30*1013/950 soit 32 mètres pour rentrer dans les tables Si nous restons 25 minutes nous devrons donc effectuer un palier de 6 minutes à 3 m fictifs ou en réel 3*950/1013 soit 2. 8 m Pour ne plus vous prendre la tête avec les profondeurs fictives des plongées en lac voici un diagramme qui règle tout. Lien

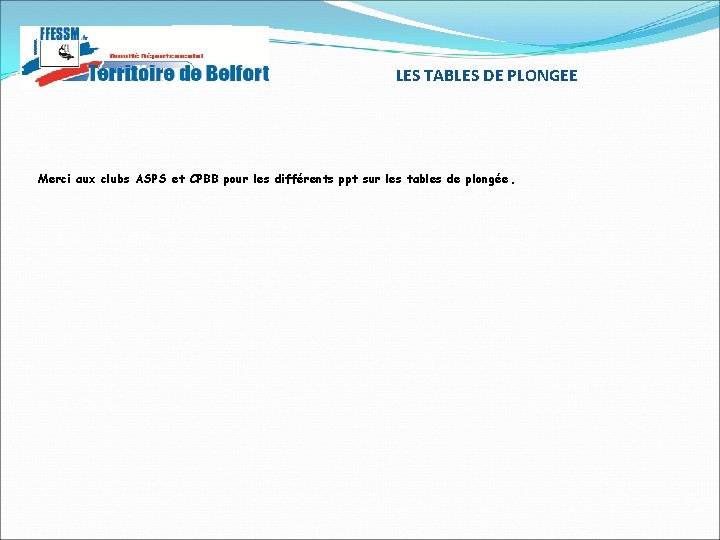

LES TABLES DE PLONGEE Merci aux clubs ASPS et CPBB pour les différents ppt sur les tables de plongée.
