Cours MEF Les structures treillis Etude des Treillis

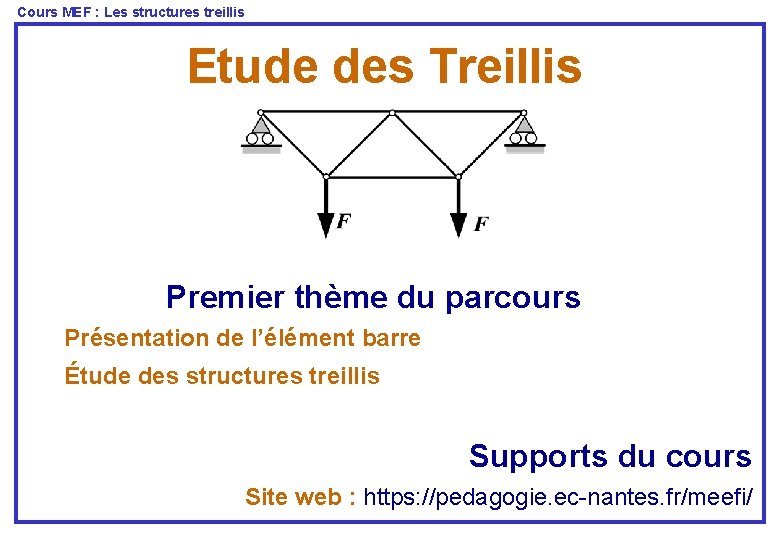

Cours MEF : Les structures treillis Etude des Treillis Premier thème du parcours Présentation de l’élément barre Étude des structures treillis Supports du cours Site web : https: //pedagogie. ec-nantes. fr/meefi/

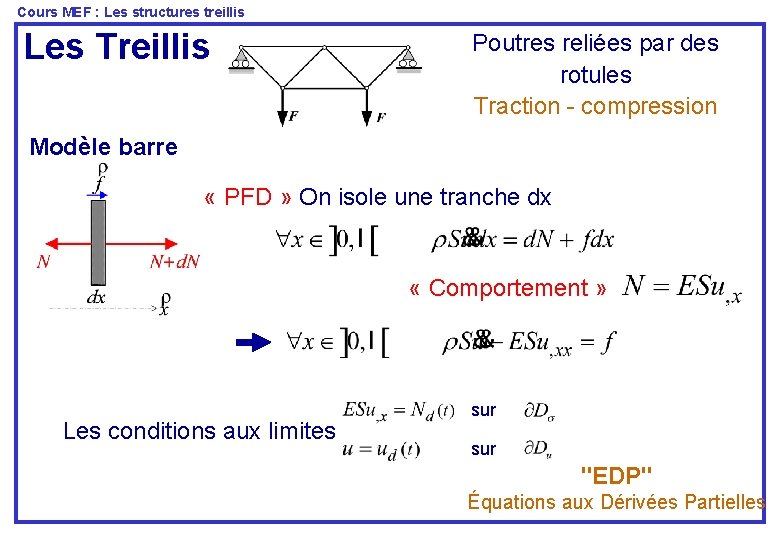

Cours MEF : Les structures treillis Les Treillis Poutres reliées par des rotules Traction - compression Modèle barre « PFD » On isole une tranche dx « Comportement » Les conditions aux limites sur "EDP" Équations aux Dérivées Partielles

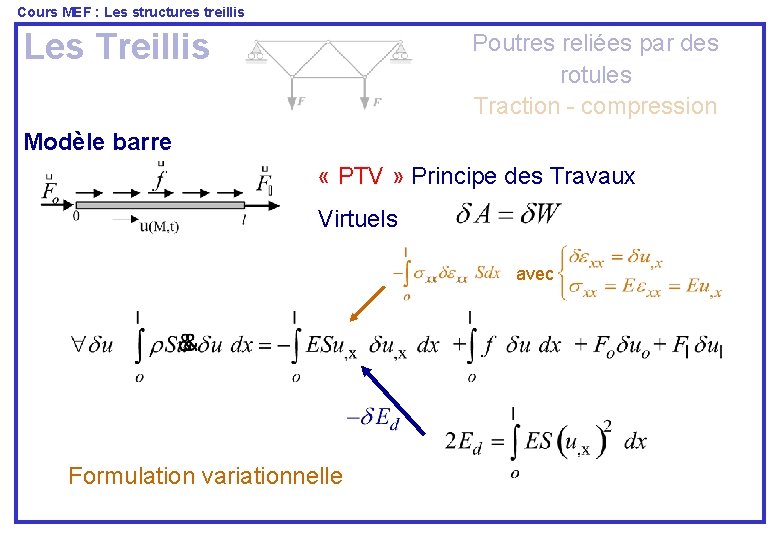

Cours MEF : Les structures treillis Les Treillis Poutres reliées par des rotules Traction - compression Modèle barre « PTV » Principe des Travaux Virtuels avec Formulation variationnelle

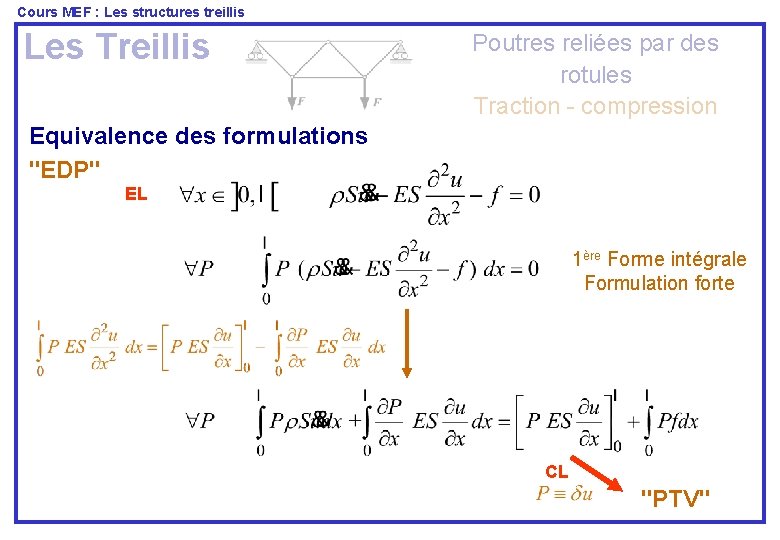

Cours MEF : Les structures treillis Les Treillis Poutres reliées par des rotules Traction - compression Equivalence des formulations "EDP" EL 1ère Forme intégrale Formulation forte CL "PTV"

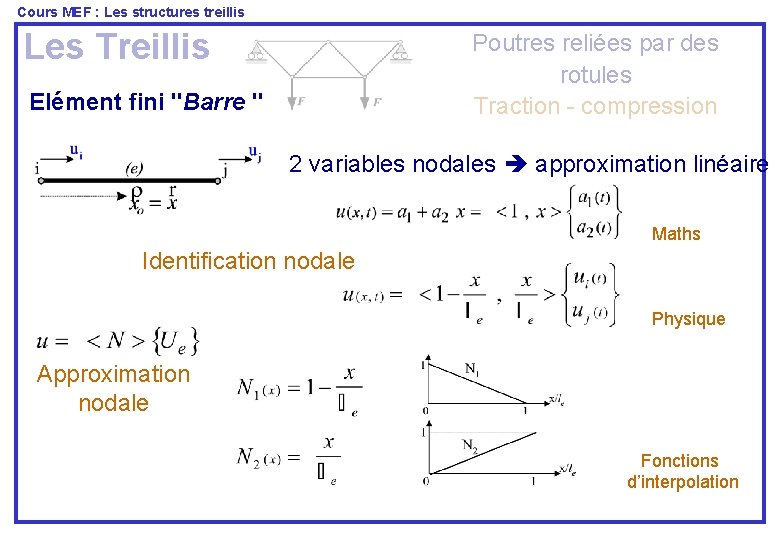

Cours MEF : Les structures treillis Les Treillis Poutres reliées par des rotules Traction - compression Elément fini "Barre " 2 variables nodales approximation linéaire Maths Identification nodale Physique Approximation nodale Fonctions d’interpolation

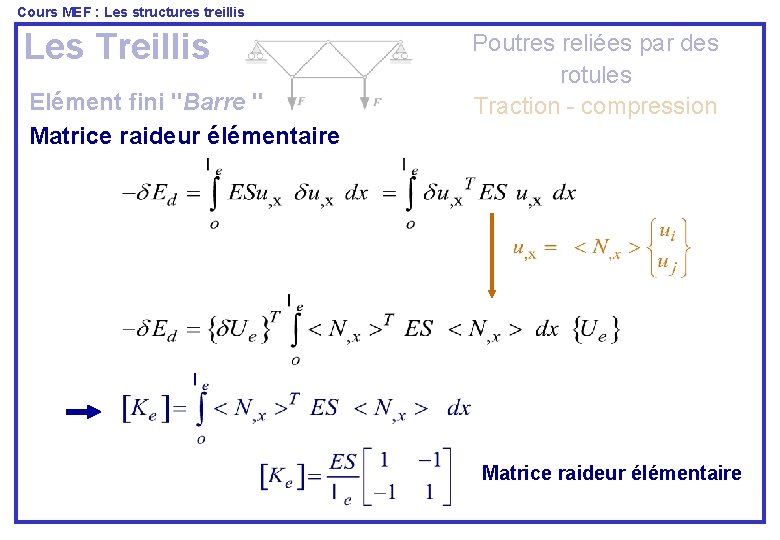

Cours MEF : Les structures treillis Les Treillis Elément fini "Barre " Matrice raideur élémentaire Poutres reliées par des rotules Traction - compression Matrice raideur élémentaire

Cours MEF : Les structures treillis Les Treillis Elément fini "Barre " Changement de base en 2 D Poutres reliées par des rotules Traction - compression Pour l’énergie Pour les contraintes avec

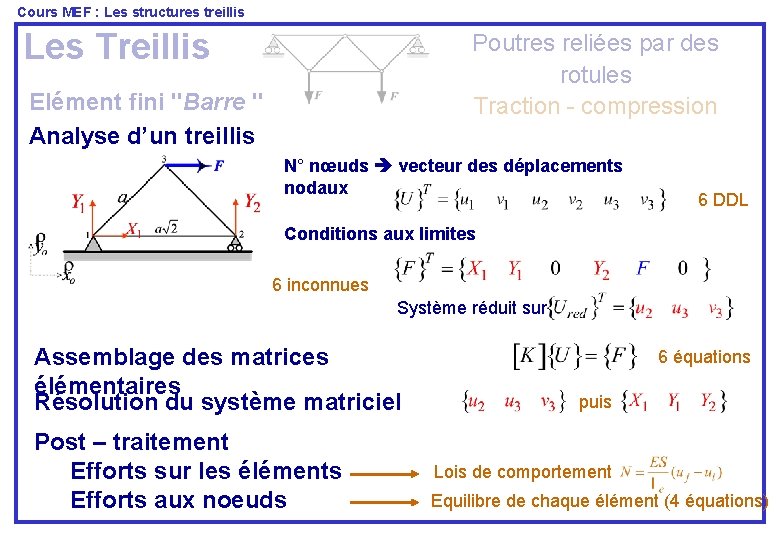

Cours MEF : Les structures treillis Les Treillis Poutres reliées par des rotules Traction - compression Elément fini "Barre " Analyse d’un treillis N° nœuds vecteur des déplacements nodaux 6 DDL Conditions aux limites 6 inconnues Système réduit sur Assemblage des matrices élémentaires Résolution du système matriciel Post – traitement Efforts sur les éléments Efforts aux noeuds 6 équations puis Lois de comportement Equilibre de chaque élément (4 équations)

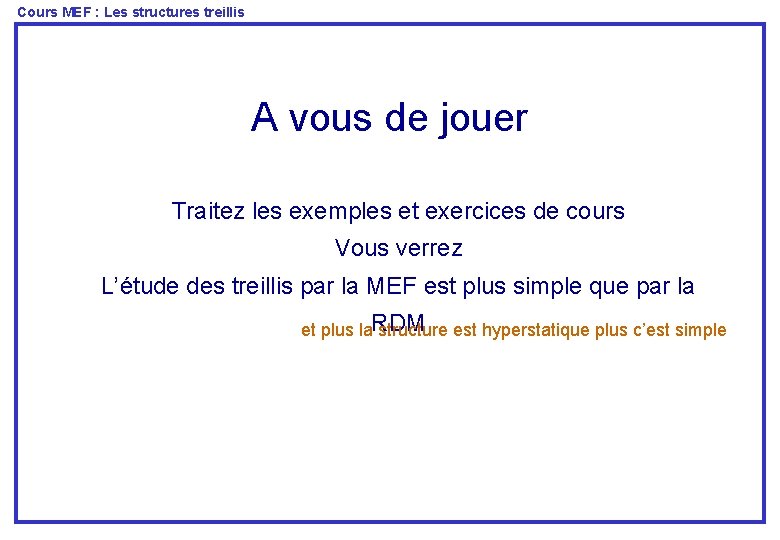

Cours MEF : Les structures treillis A vous de jouer Traitez les exemples et exercices de cours Vous verrez L’étude des treillis par la MEF est plus simple que par la et plus la. RDM structure est hyperstatique plus c’est simple
