Cours 19 Les rseaux daccs La boucle locale
Cours 19 Les réseaux d’accès

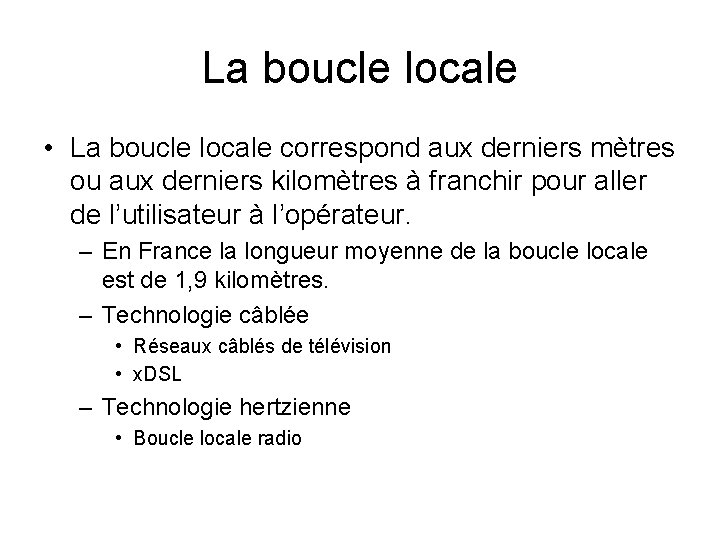

La boucle locale • La boucle locale correspond aux derniers mètres ou aux derniers kilomètres à franchir pour aller de l’utilisateur à l’opérateur. – En France la longueur moyenne de la boucle locale est de 1, 9 kilomètres. – Technologie câblée • Réseaux câblés de télévision • x. DSL – Technologie hertzienne • Boucle locale radio

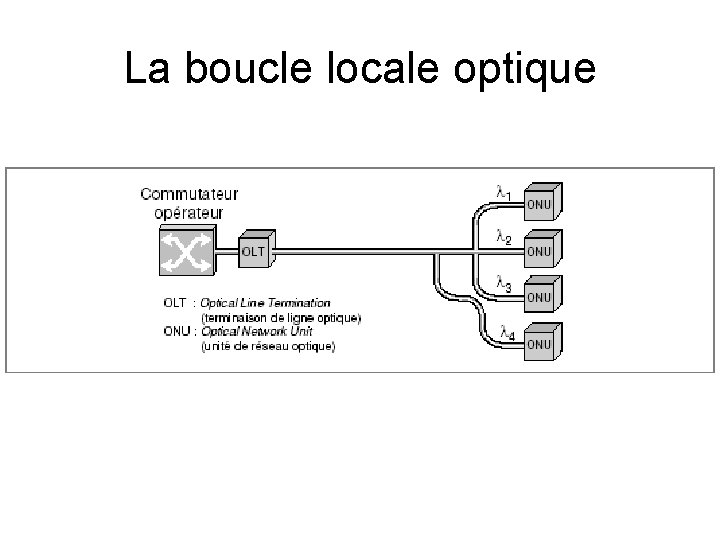

La boucle locale optique

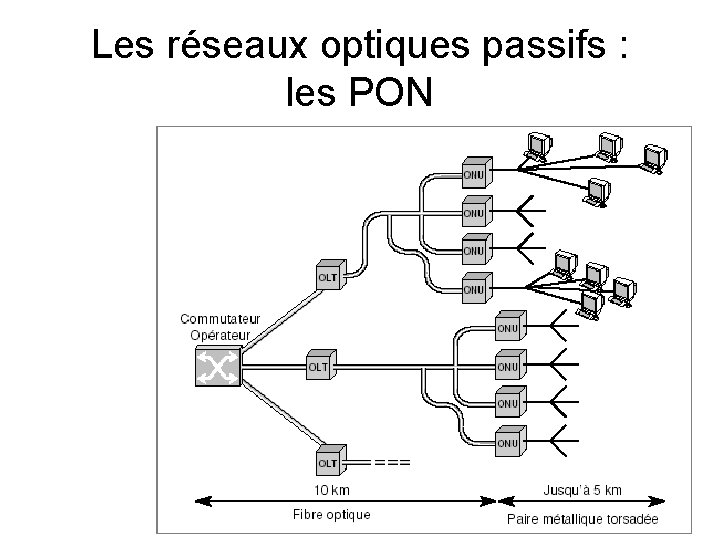

Les réseaux optiques passifs : les PON
Les PON: structure de la trame

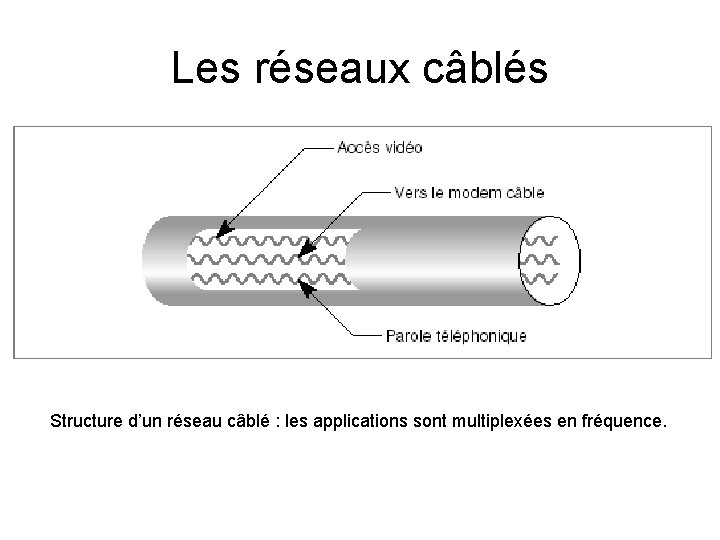

Les réseaux câblés Structure d’un réseau câblé : les applications sont multiplexées en fréquence.

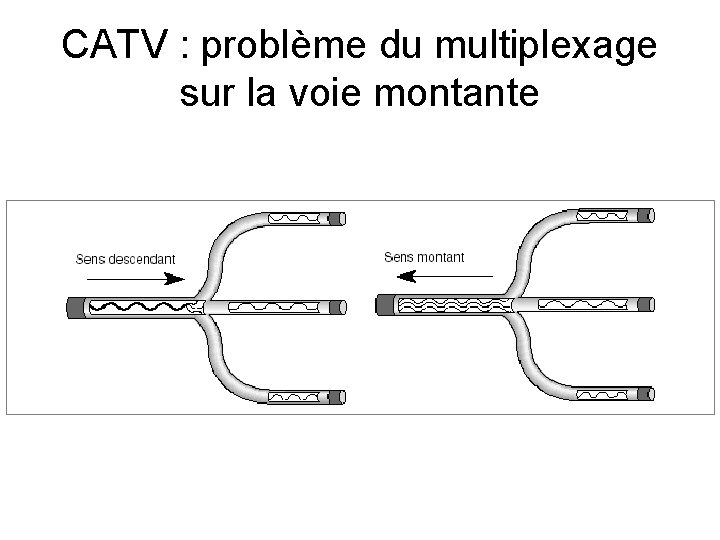

CATV : problème du multiplexage sur la voie montante

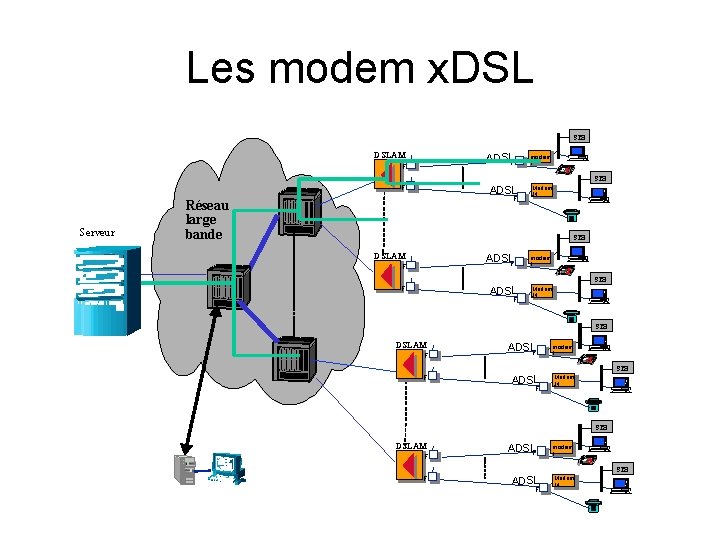

Les modem x. DSL STB DSLAM ADSLF F modem 1 STB F Serveur ADSL F Réseau large bande Modem 34 STB DSLAM ADSLF F modem 1 STB F ADSL F Modem 34 STB DSLAM F ADSLF modem 1 STB F ADSL F Modem 34

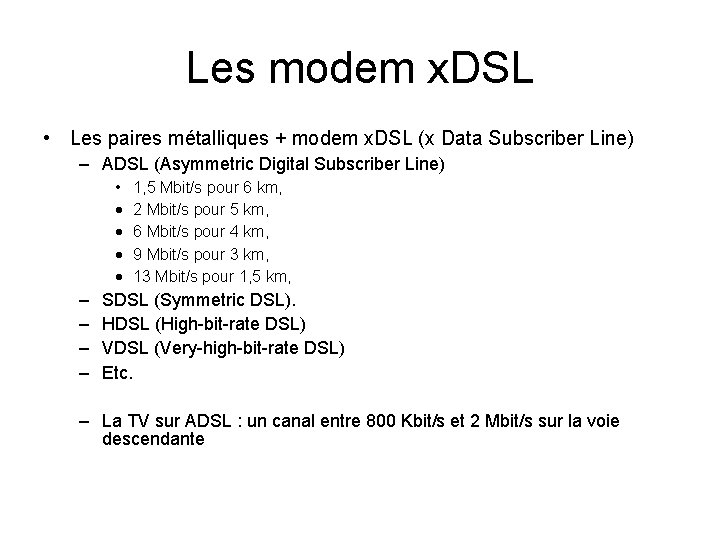

Les modem x. DSL • Les paires métalliques + modem x. DSL (x Data Subscriber Line) – ADSL (Asymmetric Digital Subscriber Line) • · · – – 1, 5 Mbit/s pour 6 km, 2 Mbit/s pour 5 km, 6 Mbit/s pour 4 km, 9 Mbit/s pour 3 km, 13 Mbit/s pour 1, 5 km, SDSL (Symmetric DSL). HDSL (High-bit-rate DSL) VDSL (Very-high-bit-rate DSL) Etc. – La TV sur ADSL : un canal entre 800 Kbit/s et 2 Mbit/s sur la voie descendante
La boucle locale radio Equivalent de l’x. DSL mais pour le hertzien. Norme IEEE 802. 16 Wi. Max.

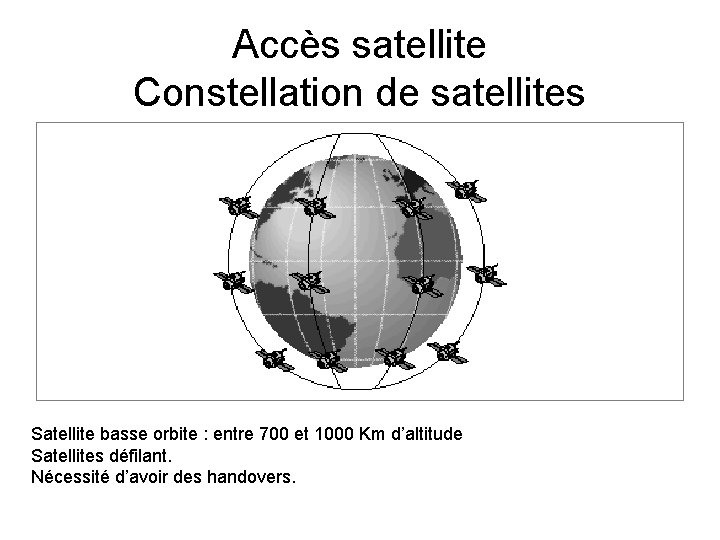

Accès satellite Constellation de satellites Satellite basse orbite : entre 700 et 1000 Km d’altitude Satellites défilant. Nécessité d’avoir des handovers.

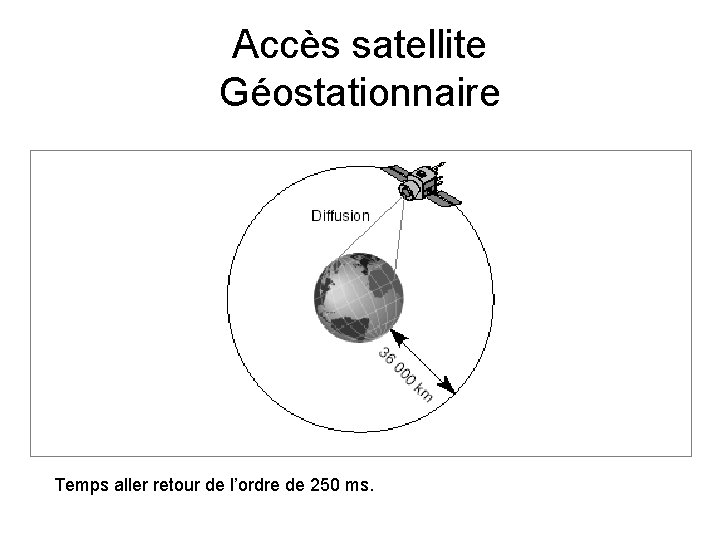

Accès satellite Géostationnaire Temps aller retour de l’ordre de 250 ms.
Les fréquences radio

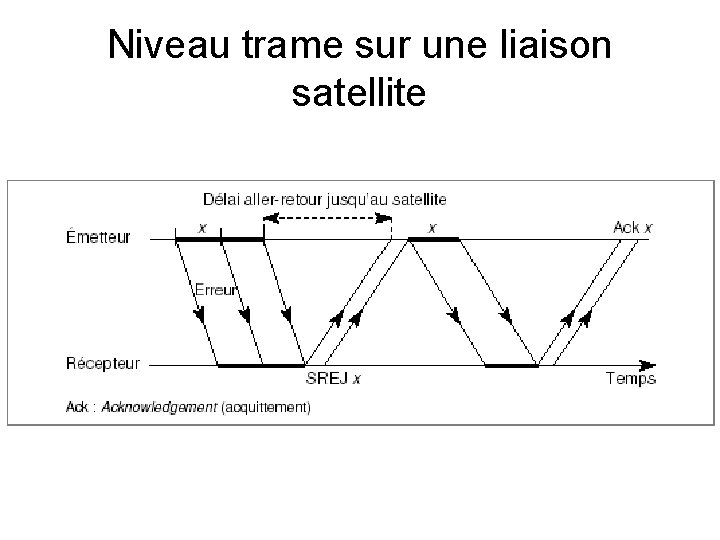

Niveau trame sur une liaison satellite

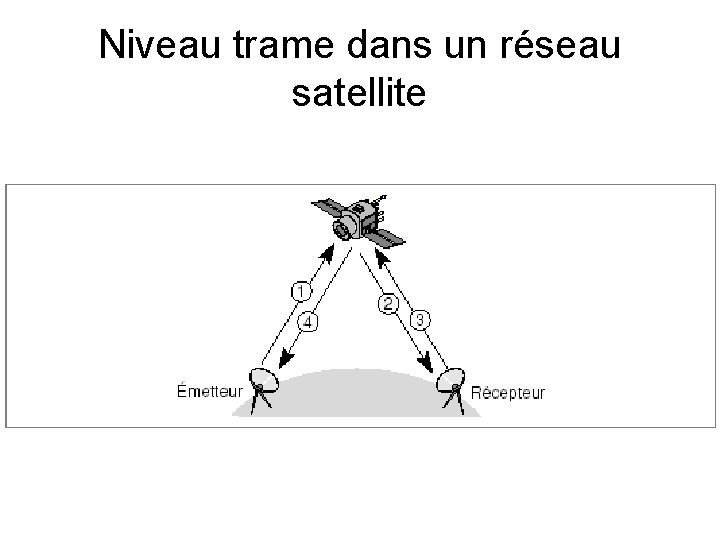

Niveau trame dans un réseau satellite
