Coup d’œil sur des capteurs et des outils Cas des 'waspmotes’
Capteurs Waspmotes • • • Assemblage modulaire de 5 éléments permettant d'obtenir une variété de fonctions d'acquisition et de transmission Ici un capteur passif à infrarouge sur une carte pouvant associer 8 fonctions d'acquisition Un système radio dont la portée théorique peut aller jusque quelques km
Assemblages Waspmotes 1. Programmable via USB 2. module radio 3. module capteur 4. batterie http: //libellium. com
modules radio 802. 15. 4, 2. 4 Ghz Xbee et Xbee pro (digi. com) � Portées 30 m et 90 m � Extérieur 90 à 1600 m � Débits 250 Kb/s � Interfaces UART 1200 bps à 250 Kbps � Digimesh, réseaux maillés � Http: //www. digi. com
Details carte mère Port GSM/PRS Port P 2 Port P 1 RSSI Led Bouton
Details dos carte mère Port GPS
Quelques capteurs (Libellium) Gaz � Présence, température, pression � Cité intelligente (bruits, poussières. . ) � Parking � Agriculture � Radiations � Mesures � Prototypes �
Events Waspmote Technical Guide – http: //libelium. com
Agriculture Waspmote Technical Guide – http: //libelium. com
Mesures Waspmote Technical Guide – http: //libelium. com

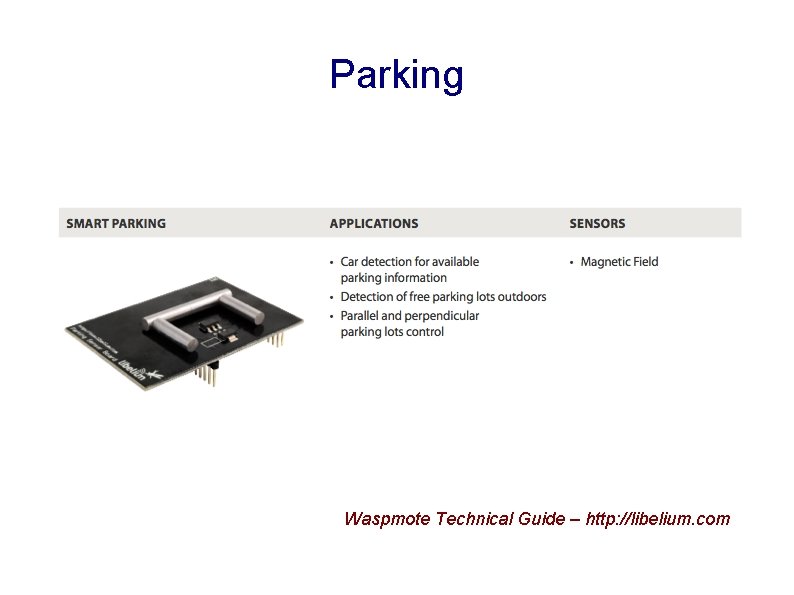

Parking Waspmote Technical Guide – http: //libelium. com
Radio-activité Waspmote Technical Guide – http: //libelium. com
Prototypage Waspmote Technical Guide – http: //libelium. com
Passerelles Interface entre système d'information et réseau de capteurs. � Clés USB dotées de modules sans fil � Usage du module radio : émulateur ou programme spécifique sur TTY � Passerelle plus complète avec Ethernet, GPRS, Wifi. . (Meshlium) � Internet Réseau capteurs
Xbee : modules communications Des données logiques et analogiques peuvent être émises et reçues � Sélection des broches I/O par commande locale � Entete de paquet N samples Pin 1 XBee Bool : 0 0 1. . Pin 20 Corps de paquet : samples Pin 10 Pin 11 Digital io Analog msb lsb
Outil de programmation Arduino • Edition, compilation � Chargement des programmes sur carte � Trace d'exécution � Brosseur pour les sources � Arduino �
