Cotagem NRB 10126 Elementos do objeto a ser
Cotagem NRB 10126
Elementos do objeto a ser cotado

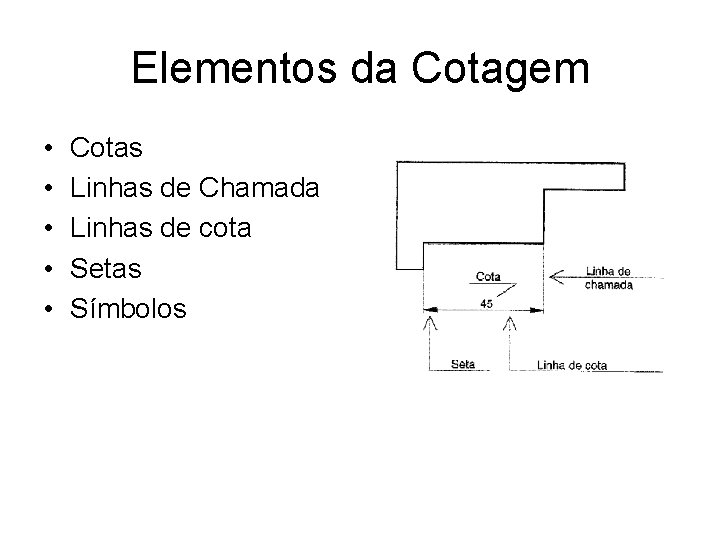

Elementos da Cotagem • • • Cotas Linhas de Chamada Linhas de cota Setas Símbolos

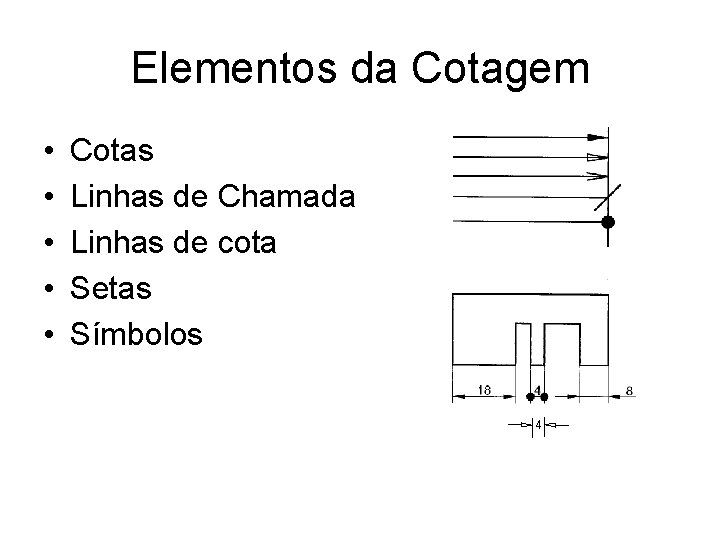

Elementos da Cotagem • • • Cotas Linhas de Chamada Linhas de cota Setas Símbolos 4
Elementos da Cotagem • • • Cotas Linhas de Chamada Linhas de cota Setas Símbolos Diâmetro R Raio Quadrado R ESF S ESF Raio Esférico Diâmetro Esférico

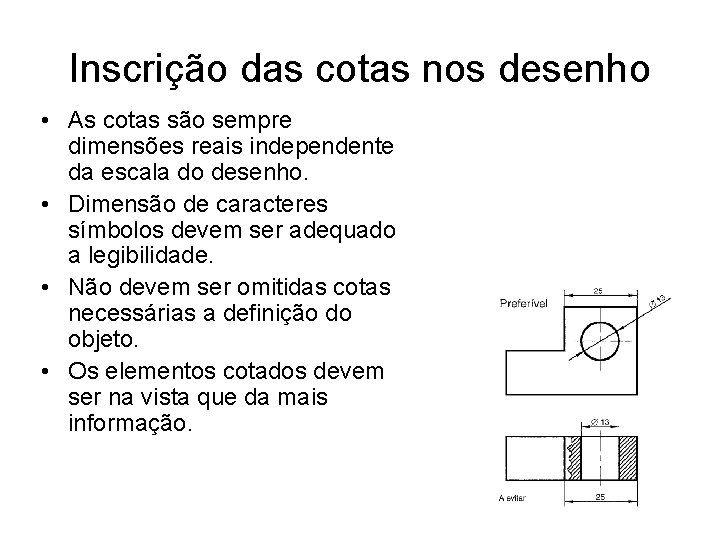

Inscrição das cotas nos desenho • As cotas são sempre dimensões reais independente da escala do desenho. • Dimensão de caracteres símbolos devem ser adequado a legibilidade. • Não devem ser omitidas cotas necessárias a definição do objeto. • Os elementos cotados devem ser na vista que da mais informação.
Inscrição das cotas nos desenho • Evitar qualquer cruzamentos com linhas de cota. • Cotar preferencialmente fora do contorno dos objetos.

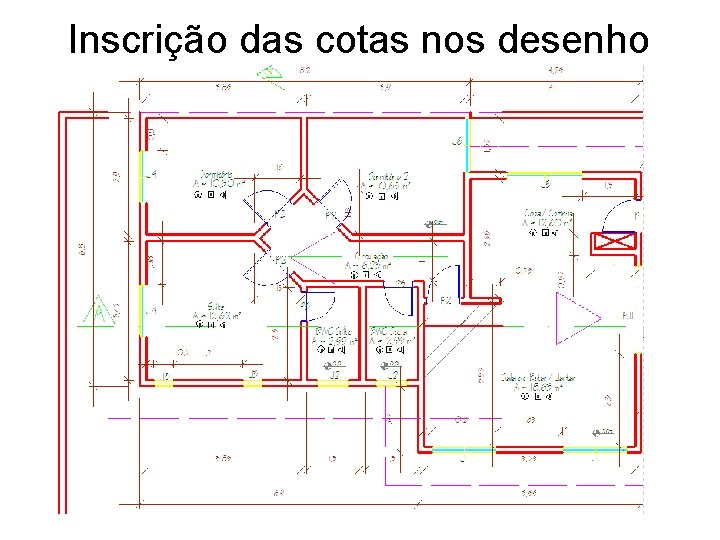

Inscrição das cotas nos desenho

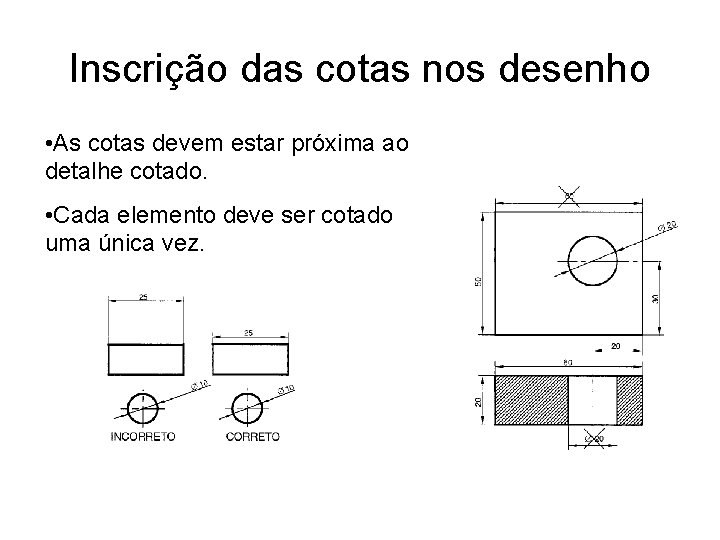

Inscrição das cotas nos desenho • As cotas devem estar próxima ao detalhe cotado. • Cada elemento deve ser cotado uma única vez.

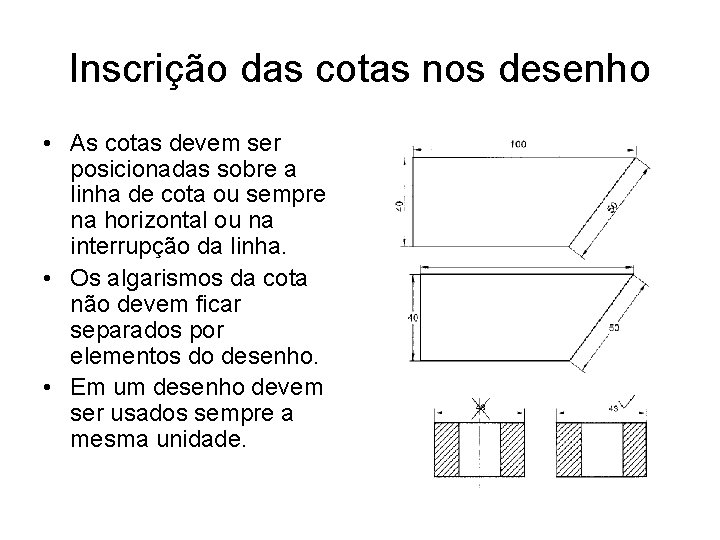

Inscrição das cotas nos desenho • As cotas devem ser posicionadas sobre a linha de cota ou sempre na horizontal ou na interrupção da linha. • Os algarismos da cota não devem ficar separados por elementos do desenho. • Em um desenho devem ser usados sempre a mesma unidade.

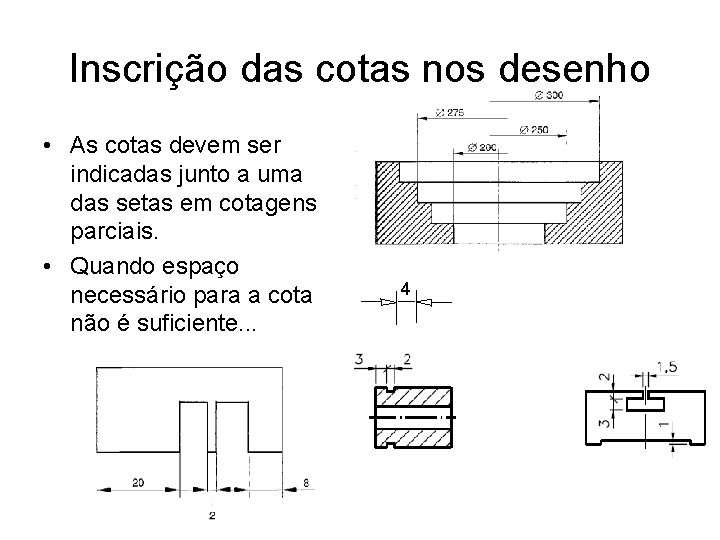

Inscrição das cotas nos desenho • As cotas devem ser indicadas junto a uma das setas em cotagens parciais. • Quando espaço necessário para a cota não é suficiente. . . 4
Orientação das cotas • As cotas devem se orientadas em relação a legenda. • Cotas obliquas. • Cotas angulares.

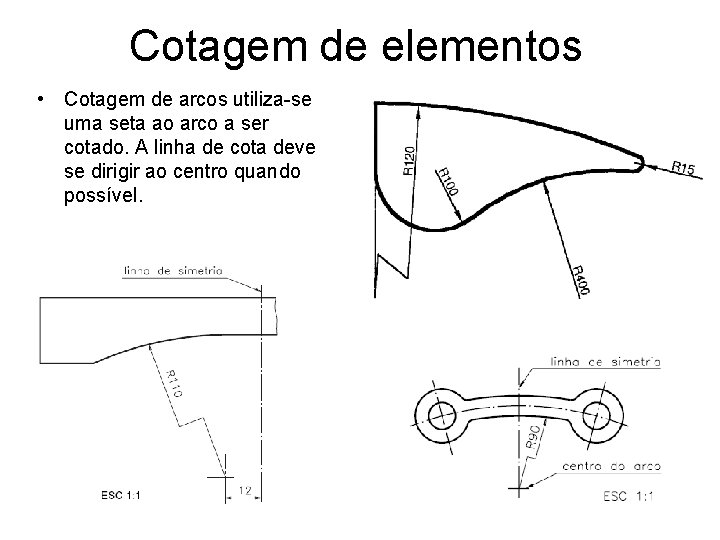

Cotagem de elementos • Cotagem de arcos utiliza-se uma seta ao arco a ser cotado. A linha de cota deve se dirigir ao centro quando possível.

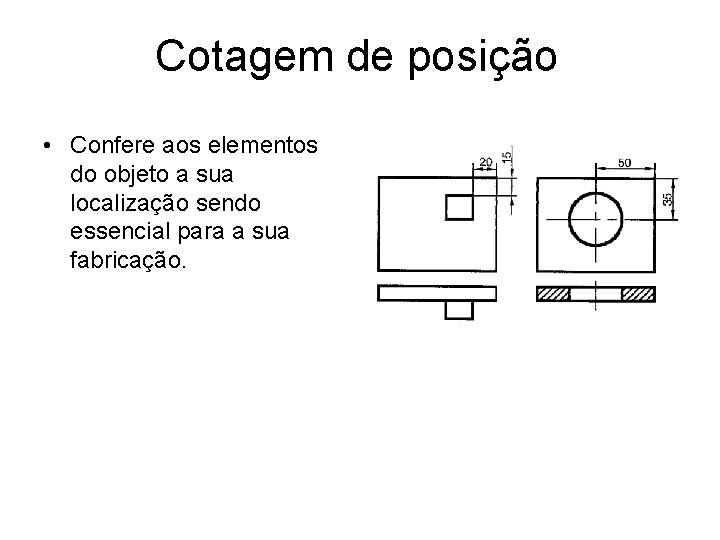

Cotagem de posição • Confere aos elementos do objeto a sua localização sendo essencial para a sua fabricação.

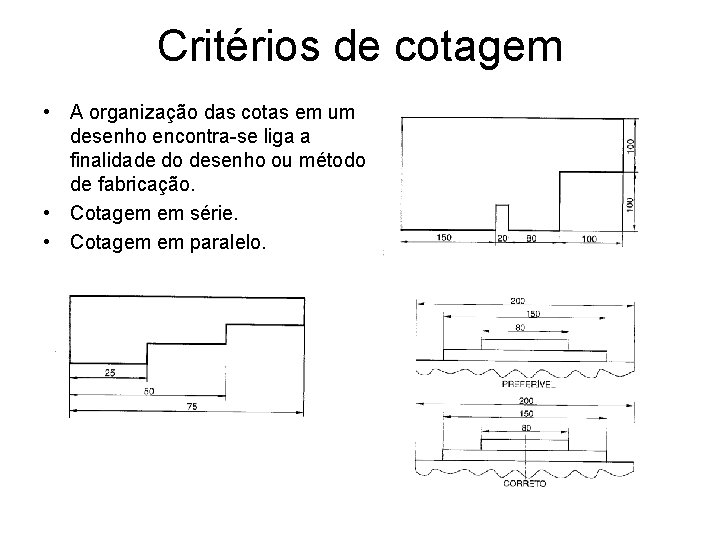

Critérios de cotagem • A organização das cotas em um desenho encontra-se liga a finalidade do desenho ou método de fabricação. • Cotagem em série. • Cotagem em paralelo.

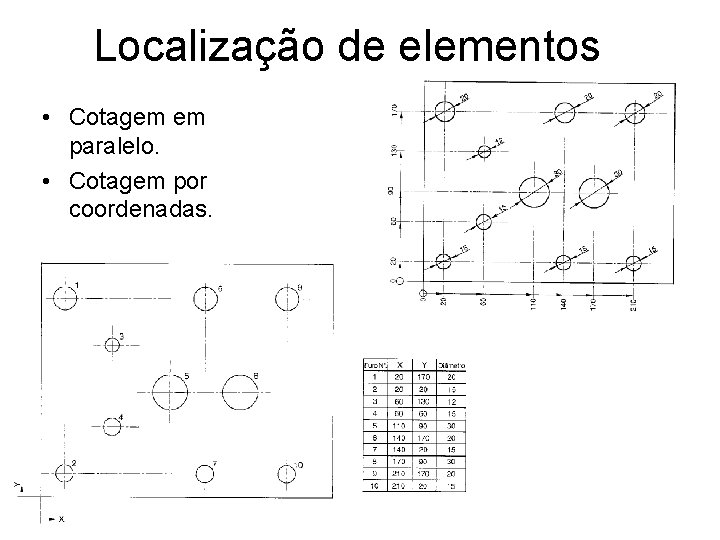

Localização de elementos • Cotagem em paralelo. • Cotagem por coordenadas.

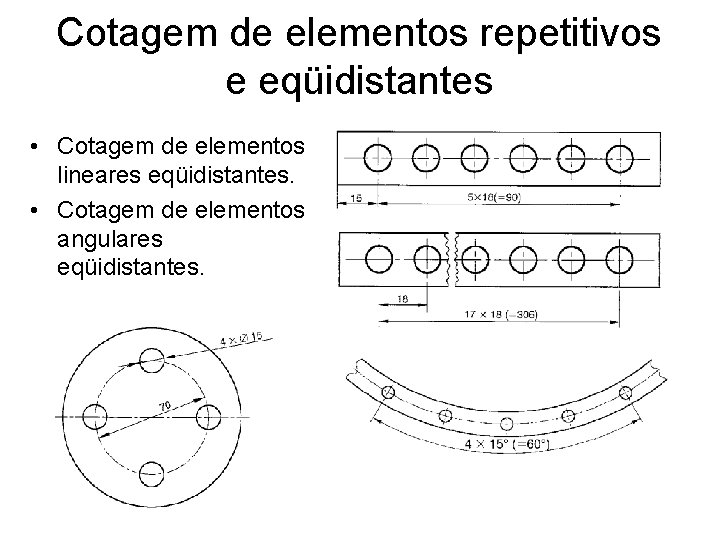

Cotagem de elementos repetitivos e eqüidistantes • Cotagem de elementos lineares eqüidistantes. • Cotagem de elementos angulares eqüidistantes.

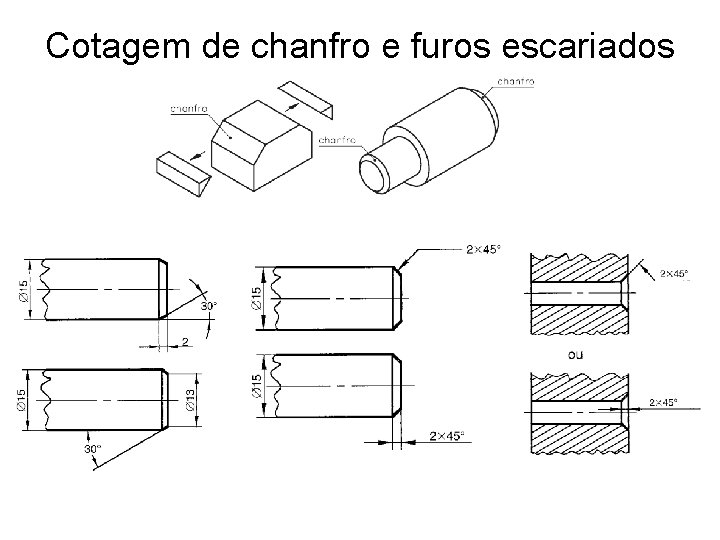

Cotagem de chanfro e furos escariados
Cotagem de chanfro e furos escariados
Referências • Desenho Técnico Moderno – Arlindo Silva, Carlos Tavares Ribeiro, João Dias Lúis Sousa. • Telecurso 2000. • NRB 10126
