CORTES E SEÇÕES

Introdução

Introdução Representação confusa por meio de arestas ocultas Vazios representados por arestas ocultas Corte evitando a representação de arestas ocultas

Modos de cortar peças Certo Errado redundante

Modos de cortar peças Hachuras para diferentes materiais (NBR 12298)

Modos de cortar peças Corte Total Meio Corte Preferível Corte Parcial Deve ser usado quando o detalhe de interesse é restrito a uma região da peça, ou em peças longas

Modos de cortar peças Meio corte Corte total

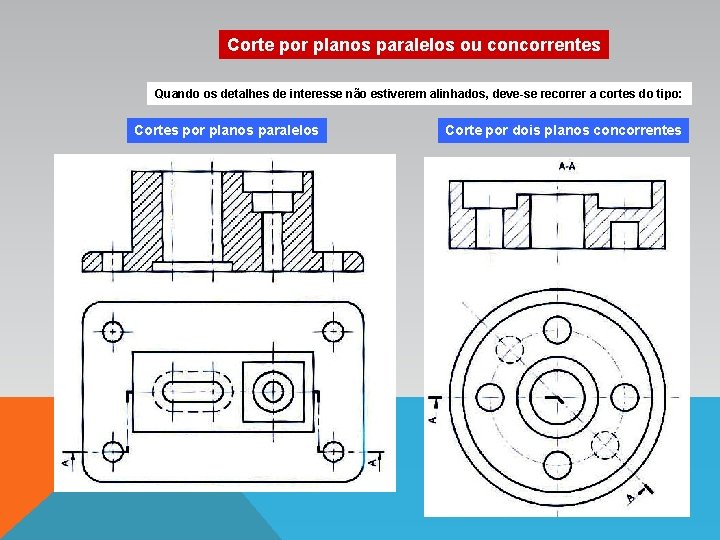

Corte por planos paralelos ou concorrentes Quando os detalhes de interesse não estiverem alinhados, deve-se recorrer a cortes do tipo: Cortes por planos paralelos Corte por dois planos concorrentes

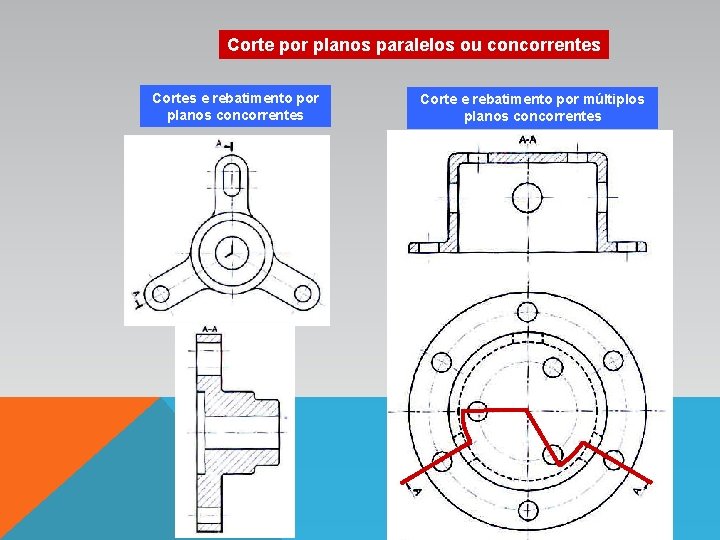

Corte por planos paralelos ou concorrentes Cortes e rebatimento por planos concorrentes Corte e rebatimento por múltiplos planos concorrentes

Corte por planos paralelos ou concorrentes Caso corte por planos paralelos Corte particular por planosdo sucessivos sem rebatimento

Regras gerais em Cortes

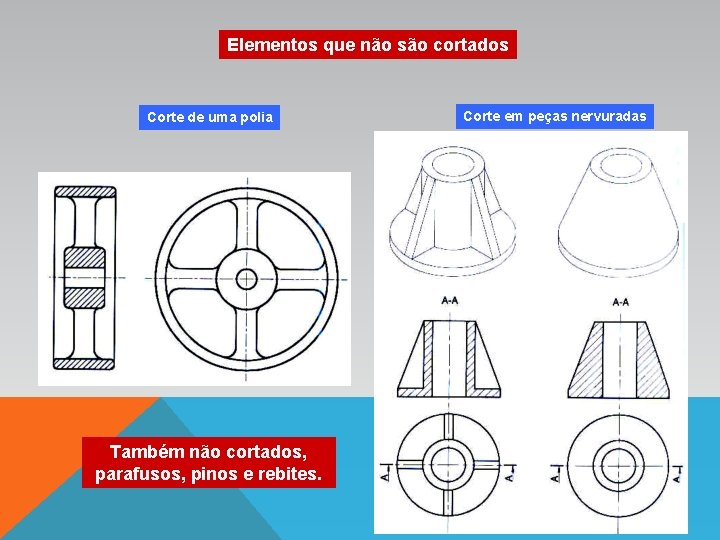

Elementos que não são cortados Corte de uma polia Também não cortados, parafusos, pinos e rebites. Corte em peças nervuradas

Elementos que não são cortados Rebatimento de detalhes não cortados Rebatimento de nervuras não cortadas Distinção entre abas e nervura

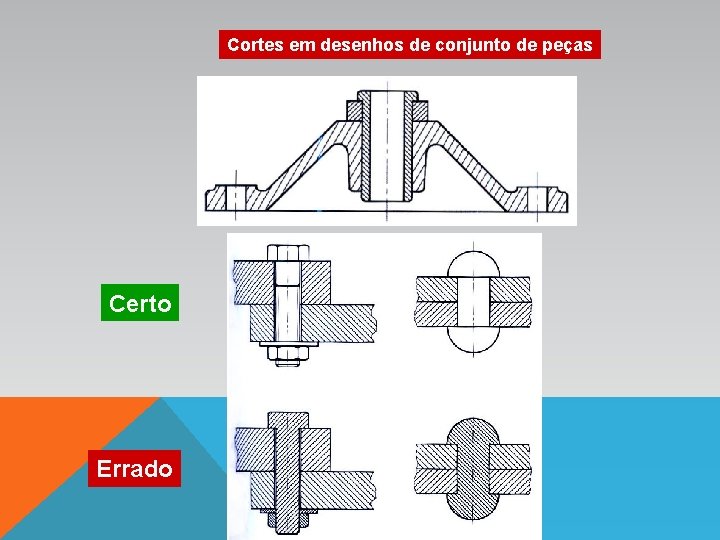

Cortes em desenhos de conjunto de peças Certo Errado

Seções sucessivas rebatidas fora da peça Seções de uma hélice
