CORSO PLC LEZIONE 1 Il PLC definizioni storia

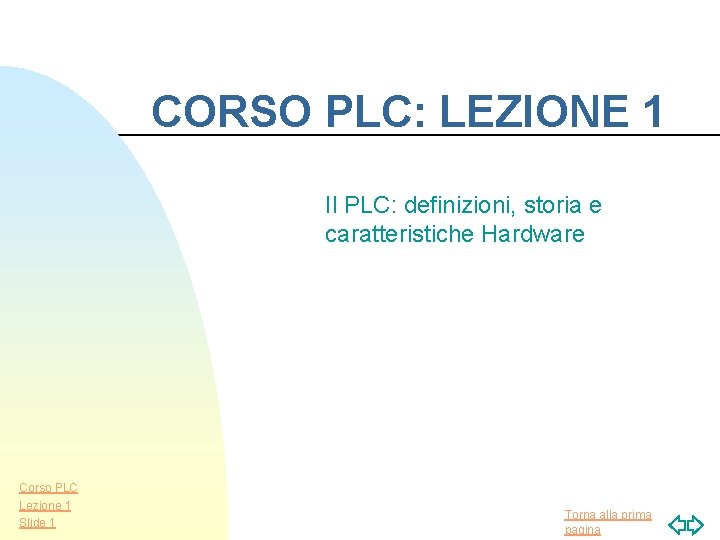

CORSO PLC: LEZIONE 1 Il PLC: definizioni, storia e caratteristiche Hardware Corso PLC Lezione 1 Slide 1 Torna alla prima pagina

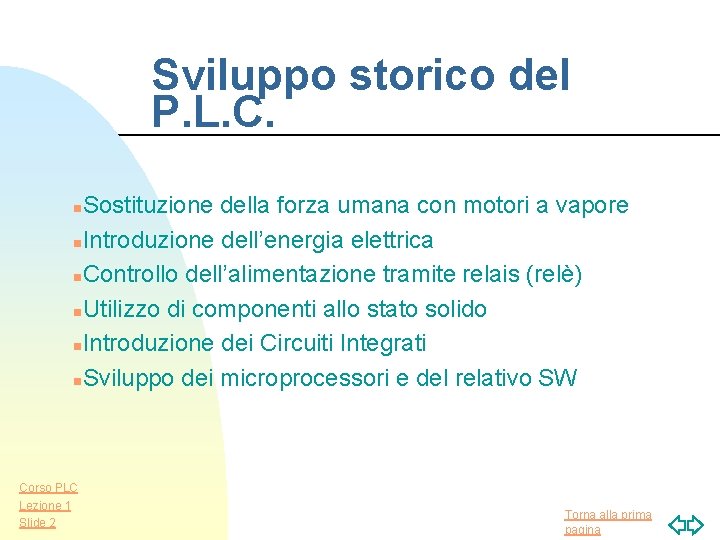

Sviluppo storico del P. L. C. Sostituzione della forza umana con motori a vapore n. Introduzione dell’energia elettrica n. Controllo dell’alimentazione tramite relais (relè) n. Utilizzo di componenti allo stato solido n. Introduzione dei Circuiti Integrati n. Sviluppo dei microprocessori e del relativo SW n Corso PLC Lezione 1 Slide 2 Torna alla prima pagina

IEC 1131 Si tratta di uno standard internazionale riguardante i PLC (IEC 1131) sviluppato dal Working Group 7 dell’IEC Technical Commitee TC 65. In particolare, nella parte 3, vengono trattati i linguaggi di programmazione e la struttura software in generale. Corso PLC Lezione 1 Slide 3 Torna alla prima pagina

Definizione di P. L. C. (IEC 1131) Sistema elettronico a funzionamento digitale, destinato all’uso in ambito industriale, che utilizza una memoria programmabile per l’archiviazione interna di istruzioni orientate all’utilizzatore per l’implementazione di funzioni specifiche, come quelle logiche, di sequenziamento, di temporizzazione, di conteggio e di calcolo aritmetico, e per controllare, mediante ingressi ed uscite sia digitali che analogici, vari tipi di macchine e processi. Corso PLC Lezione 1 Slide 4 Torna alla prima pagina

Definizione di “Sistema basato su P. L. C. ” (IEC 1131) Configurazione realizzata dall’utilizzatore, formata da un Controllore a Logica Programmabile e dalle periferiche associate, necessaria al sistema automatizzato previsto. Corso PLC Lezione 1 Slide 5 Torna alla prima pagina

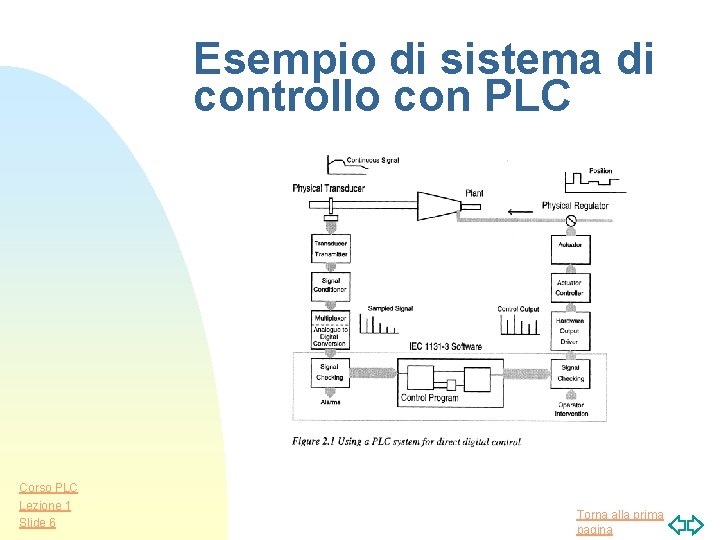

Esempio di sistema di controllo con PLC Corso PLC Lezione 1 Slide 6 Torna alla prima pagina

Modello software di un PLC Corso PLC Lezione 1 Slide 7 Torna alla prima pagina

PLC a singolo processore Corso PLC Lezione 1 Slide 8 Torna alla prima pagina

PLC multi-processore Corso PLC Lezione 1 Slide 9 Torna alla prima pagina

Rete di PLC Corso PLC Lezione 1 Slide 10 Torna alla prima pagina

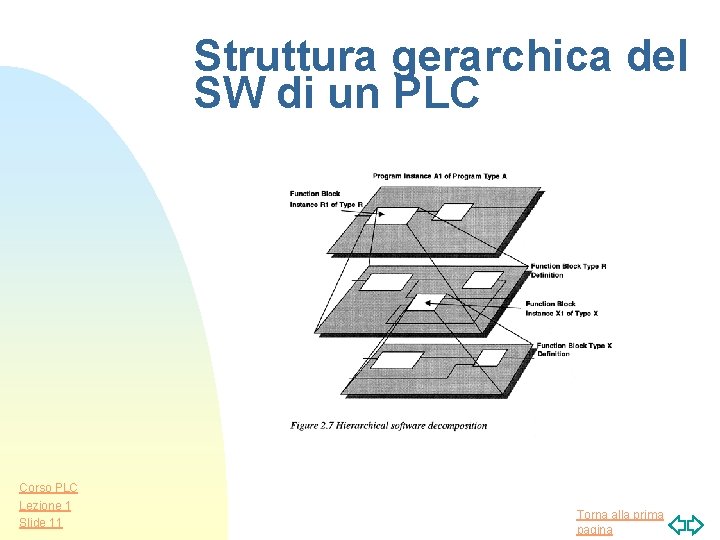

Struttura gerarchica del SW di un PLC Corso PLC Lezione 1 Slide 11 Torna alla prima pagina

Comunicazione tra PLC Corso PLC Lezione 1 Slide 12 Torna alla prima pagina

Categorie di P. L. C. Micro P. L. C. : fino a 64 punti di I/O di tipo digitale, memoria di 1 o 2 KB. n. Piccoli P. L. C. : da 64 a 512 punti di I/O di tipo digitale ed analogico, memoria fino a 4 KB, connessione in rete. n. Medi P. L. C. : da 512 a 2048 punti di I/O di tipo digitale ed analogico, memoria di decine di KB, connessione in rete e moduli speciali. n. Grandi P. L. C. : Massime caratteristiche di capacità e completezza sia per l’HW che per il SW. n Corso PLC Lezione 1 Slide 13 Torna alla prima pagina

Produttori di P. L. C. Siemens n. Allen-Bradley n. Omron n. Telemécanique n. GE Fanuc n. Toshiba n Corso PLC Lezione 1 Slide 14 • Klockner-Moeller • Mitsubishi • Matsushita • Bosh • Hitachi • Modicon Torna alla prima pagina

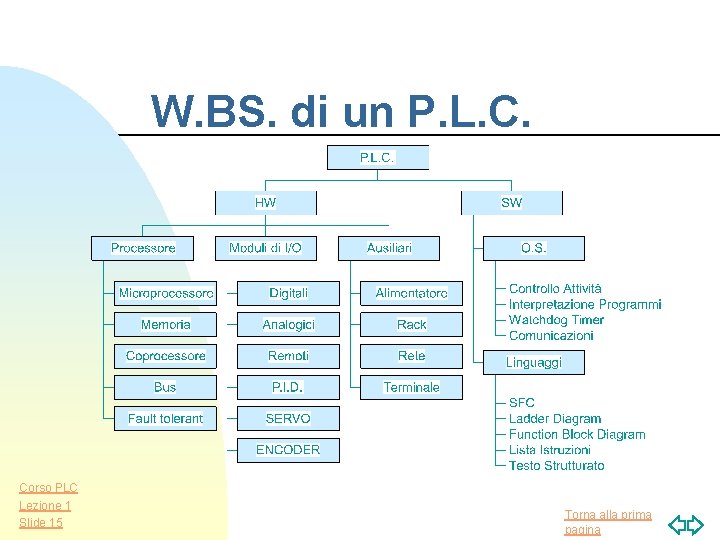

W. BS. di un P. L. C. Corso PLC Lezione 1 Slide 15 Torna alla prima pagina
