CORSO LABORATORIO PASTFA Corso Laboratorio PASTFA Trento marzoaprile
CORSO LABORATORIO PAS-TFA Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
PREMESSA Obiettivo: fornire una panoramica delle principali tecniche di concentrazione solare. Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
INTRODUZIONE – ENERGIA SOLARE: energia proveniente dal sole sotto forma di radiazione Il sole è la fonte energetica più abbondante per la terra. Vento, combustibili fossili, energia idroelettrica e biomasse provengono dalla radiazione solare. Quotidianamente l'energia solare che investe la superficie della terra È di 1015 watt. L'energia ricevuta dal sole in un giorno è sufficiente a soddisfare la domanda energetica di tutto il pianeta per circa 20 anni. Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
DOMANDA MONDIALE ENERGETICA Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
ENERGIA SOLARE –Fonti rinnovabili Energia rinnovabile: Secondo la normativa di riferimento italiana, vengono considerate rinnovabili: il sole il vento le risorse idriche le maree il moto ondoso la conversione energetica delle biomasse Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare termico: Collettore solare termico Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare termico: Collettore solare termico Il solare elettrico: Collettore fotovoltaico (PV) Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare a concentrazione: CSP (Concentrated Solar Power) Solar Tower Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare a concentrazione: CSP (Concentrated Solar Power) Solar Tower Solar Trough Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare a concentrazione: CSP (Concentrated Solar Power) Solar Tower Solar Trough Solar Dish Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare a concentrazione: CSP (Concentrated Solar Power) Solar Tower Solar Trough Solar Dish CPV (Concentrated Photovoltaic) Dense Array Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il solare a concentrazione: CSP (Concentrated Solar Power) Solar Tower Solar Trough Solar Dish CPV (Concentrated Photovoltaic) Dense Array Point Focus Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il motore Stirling nel solare termodinamico a concentrazione Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Sfruttamento radiazione solare (sistemi attivi) Il motore Stirling nel solare termodinamico a concentrazione il pistone in basso spinge l'aria verso il pistone in alto, che quindi si sposta, lasciando entrare l'aria; l'aria si scalda, si espande, e quindi "torna" indietro verso il pistone in basso, che quindi si sposta; lo spostamento del pistone in basso fa arrivare l'aria calda a contatto col dissipatore di calore, che quindi si raffredda, e di conseguenza si contrae, facendo spostare verso destra il pistone in alto; lo spostamento verso destra del pistone in alto, aiutato dall'inerzia accumulata dal volano, fa sì che il perno, continuando a girare, faccia abbassare il pistone inferiore, spingendo di nuovo l'aria verso il pistone in alto, e il ciclo ricomincia. Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Il collettore solare del Dipartimento di Fisica - Trento • Superficie captante: 2. 45 m 2 • Riflettività: 90 % • Diametro del fuoco: circa 5 cm • Sistema di inseguimento: a due assi • Potenza nominale: 2 k. Wth Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
Caratteristiche del fluido termovettore alta temperatura raggiungibile Freezing Point 142°C Maximum Recommended Oper. Temperature 538°C (580°C) Composition Na. No 3 Na. No 2 KNo 3 7% 40% 53% Density (at 300°C) 1640 kg/m 3 Viscosity (at 300°C) 3. 16 E-3 kg/(m s) Heat capacity (at 300°C) 1560 J/(kg K) Thermal conductivity (at 300°C) 0. 483 W/(m K) ampio range di temperature utilizzabile necessità di preriscaldamento necessità di evitare la risolidificazione accidentale

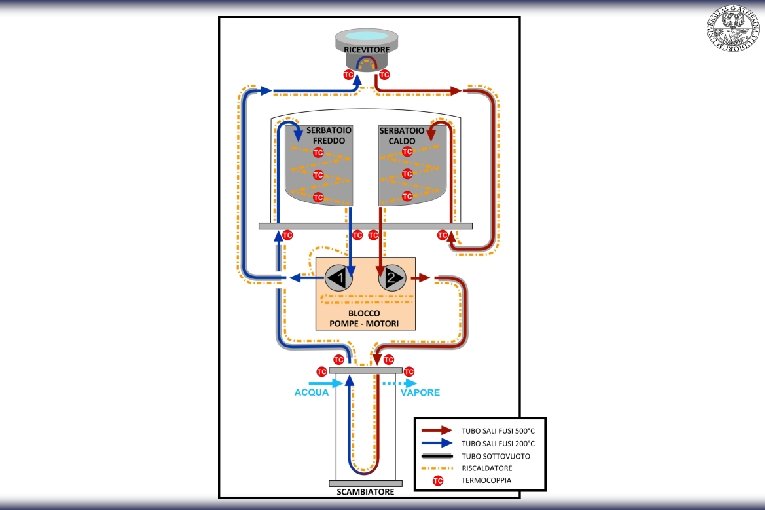

Design del circuito Pompa Collettore Serbatoio Caldo Serbatoio Freddo Scambiatore di Calore
Grazie per l'attenzione Marco Bettonte Corso Laboratorio PAS-TFA - Trento, marzo-aprile 2015
