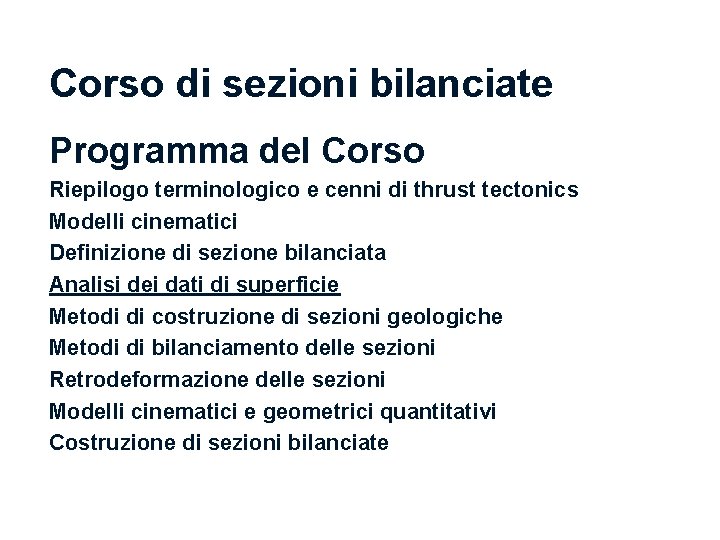

Corso di sezioni bilanciate Programma del Corso Riepilogo terminologico e cenni di thrust tectonics Modelli cinematici Definizione di sezione bilanciata Analisi dei dati di superficie Metodi di costruzione di sezioni geologiche Metodi di bilanciamento delle sezioni Retrodeformazione delle sezioni Modelli cinematici e geometrici quantitativi Costruzione di sezioni bilanciate

Analisi della carta Per poter fare qualsiasi sezione bisogna prima di tutto capire le informazioni che la carta ci può dare

Analisi della carta Serve una stratimetria accurata

Analisi della carta Spessori reali

Analisi della carta Dopo aver preparato una colonna stratigrafica accurata in termini di spessori e con una sintesi adeguata alla scala adottata, si passa alla ricerca della direzione di trasporto tettonico

Analisi della carta La “Bow and Arrow Rule” di Elliott In pianta i thrust hanno una forma arcuata, con rigetto che diminuisce ( fino ad annullarsi) verso i lati. La corda sottesa dall’arco è ortogonale alla direzione di trasporto tettonico.

Analisi della carta La normale ai tratti “rettilinei” dei thrust

Analisi della carta La normale alla direzione media delle giaciture con valenza regionale

Analisi della carta La normale alla direzione media degli assi di piega con valenza regionale

Queste informazioni possono essere integrate con un rilevamento geologico-strutturale ad hoc

I nostri dati di campagna La normale alla direzione media degli assi di pieghe mesoscopiche

I nostri dati di campagna Gli indicatori cinematici sulle superfici di thrust

Folds Axial trend p ult -sli fa ul ike e- p fa Transverse Vein rik t Str St I nostri dati di campagna Longitudinal P. Solution Cleavage Map view Più in generale il tutto pattern deformativo fornisce indicazioni sulla direzione di trasporto tettonico, anche se va “preso con le molle”

Analisi della carta Geometrie regionali in 3 D ed elaborati grafici di sintesi

cutoff: intersezioni tra limiti stratigrafici e superfici di faglia Analisi della carta

Linee di cutoff http: //earth. leeds. ac. uk Analisi della carta

http: //earth. leeds. ac. uk Analisi della carta

Miocene Trias Cosa ci dice questo pattern cartografico?

Analisi della carta Trias Miocene Che siamo in una situazione di flat su flat

Miocene Cretaceo Giurassico Trias E questo pattern?

Analisi della carta Che abbiamo un HW ramp e flat su un FW flat

Ed infine questo?

Analisi della carta Che abbiamo un HW flat e ramp su FW ramp e flat

Analisi della carta Oppure abbiamo un HW flat e ramp su FW ramp rovesciata e flat diritto (Footwall syncline)

Analisi della carta Se siamo in grado di correlare gli HW cutoff con i corrispondenti nel FW riusciamo a ricostruire la geometria del thrust sheet ed a calcolare il rigetto

A’ A Il punto A’ va riportato indietro lungo la direzione di trasporto tettonico, fino a ricongiungerlo con il suo omonimo A

Analisi della carta La geometria ricostruita ci da il fianco di una piega anticlinale e quindi deduciamo che il thrust ha tagliato una struttura già deformata

Analisi della carta Perché non sono parallele?

Analisi della carta Perché verso est la giacitura diviene meno pendente

Analisi della carta Cosa ci dice questo pattern delle linee di cutoff?

Analisi della carta Che l’hangingwall del thrust contiene un’ anticlinale tagliata

Sistema di faglie estensionali: troviamo i punti di cutoff

Separiamo HW da FW HW cutoff FW cutoff

Branch lines http: //earth. leeds. ac. uk Analisi della carta

http: //earth. leeds. ac. uk Analisi della carta

http: //earth. leeds. ac. uk

Analisi della carta Cosa possiamo dedurre?

Che il Tract Mtn. Thrust è un leading branch del Pulaski thrust Analisi della carta

http: //earth. leeds. ac. uk Analisi della carta

Esempio di branch points in un sistema a thrust di tipo imbricate fan Leading o trailing?

La presenza di tutti questi branch points indica che i thrust al FW hanno dimensioni limitate: Trailing imbricate fan

Anche le branch lines che possiamo tracciare confermano quanto dedotto Notate che il branching è anche multiplo

Diagrammi di separazione stratigrafica Servono per visualizzare l’andamento dei rapporti tra limiti stratigrafici e faglie lungo le tracce delle faglie stesse, sia nel footwall che nell’hangingwall

I nostri dati

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti Le giaciture che consideriamo devono avere valenza regionale: sono da evitarsi dati prodotti da strutture minori e raccolti nelle terminazioni periclinali, perché hanno valenza locale

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti Su carte altrui: analisi prima critica e poi statistica delle giaciture. Controllo incrociato tra giaciture puntuali ed andamenti regionali ricavati dalle geometrie dei contatti stratigrafici

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti Quando siamo noi a mappare: raccolta sistematica di giaciture, facendo attenzione a ciò che si misura. Le pieghe ci piacciono per misurarne la direzione assiale; le evitiamo per misure di giacitura. Decidere “in panorama” prima di misurare, aiuta!

Cilindricità e proiezione dei dati su una sezione

Dip domains Ci danno indicazioni sullo stile strutturale e ci consentono di tracciare le superfici assiali delle pieghe

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti Brusche variazioni di pendenza indicano geometrie di tipo kink

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti In questo caso abbiamo un ampio settore con geometrie concentriche, non rappresentabile come kink folding

Settori di una carta nei quali le giaciture della stratificazione sono mediamente costanti
