Corso di Pali di Fondazione e Palificate PALI

Corso di Pali di Fondazione e Palificate PALI DI FONDAZIONE E PALIFICATE ing. Nunziante Squeglia 3. TECNICHE DI ESECUZIONE ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate TIPI DI PALO • Pali trivellati • Micropali • Pali battuti - prefabbricati - gettati in opera • CFA (Continuous Flight Auger) e varianti ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PALI TRIVELLATI ESECUZIONE DELLA PERFORAZIONE TRIVELLAZIONE CON CIRCOLAZIONE DIRETTA ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PALI TRIVELLATI ESECUZIONE DELLA PERFORAZIONE TRIVELLAZIONE CON CIRCOLAZIONE INVERSA ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate UTENSILI DI PERFORAZIONE “BUCKET” (Secchione) H = 1250 - 1350 mm D = 800 – 3000 mm ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate UTENSILI DI PERFORAZIONE “AUGER” (Trivella) D = 400 – 2000 mm ing. Nunziante Squeglia PALI TRIVELLATI

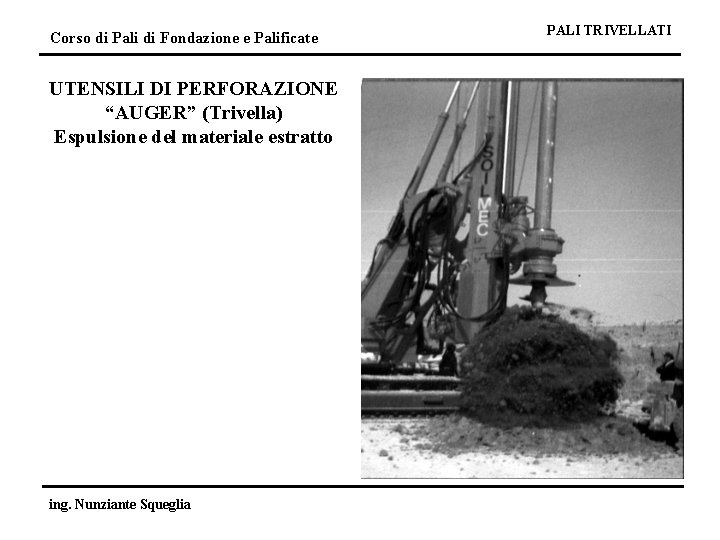

Corso di Pali di Fondazione e Palificate UTENSILI DI PERFORAZIONE “AUGER” (Trivella) Espulsione del materiale estratto ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate PALI TRIVELLATI ASTE TELESCOPICHE DI PERFORAZIONE (KELLY) L > 100 m ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate ESEMPIO DI ATTREZZATURA DI PERFORAZIONE ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate PALI TRIVELLATI SOSTEGNO DELLA PERFORAZIONE • Rivestimento (vibroinfisso o trascinato) - infissione - stabilità fondo foro - estrazione • Fanghi bentonitici o polimerici - stabilità delle pareti e del fondo ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate STABILITA’ DELLE PARETI DI SCAVO Terreno a grana fine ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate STABILITA’ DELLE PARETI DI SCAVO Terreno a grana grossa ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate GETTO DEL FUSTO IN CLS ing. Nunziante Squeglia PALI TRIVELLATI

Corso di Pali di Fondazione e Palificate MICROPALI FASI ESECUTIVE DI UN PALO TIPO “RADICE” (IGU) ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate MICROPALI FASI ESECUTIVE DI UN PALO TIPO “TUBFIX” (IRS) ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PALO BATTUTO GETTATO IN OPERA TIPO “FRANKI” ing. Nunziante Squeglia PALI BATTUTI

Corso di Pali di Fondazione e Palificate PALO BATTUTO CON LAMIERINO TIPO “LACOR” ing. Nunziante Squeglia PALI BATTUTI

Corso di Pali di Fondazione e Palificate PALI BATTUTI PALO BATTUTO IN ACCIAIO - TIPO “MULTITON” ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PALO AD ELICA CONTINUA (CFA) ing. Nunziante Squeglia PALI CFA

Corso di Pali di Fondazione e Palificate PALI CFA PALO TRIVELLATO - PRESSATO AD ELICA CONTINUA ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PALO AD ELICA CONTINUA (CFA) ATTREZZATURA DI PERFORAZIONE ing. Nunziante Squeglia PALI CFA

Corso di Pali di Fondazione e Palificate PALI CFA AVANZAMENTO DELLA TRIVELLA: ANALISI DEL FENOMENO ing. Nunziante Squeglia

Corso di Pali di Fondazione e Palificate PRODUTTIVITA’ DELLE ATTREZZATURE ing. Nunziante Squeglia
