Corriente elctrica Palancas ESSPC Teusaquillo Luz Adriana Granados

Corriente eléctrica & Palancas ESSPC Teusaquillo Luz Adriana Granados Leal Enfermera PUJ Especialista SO UMB

CORRIENTE ELÉCTRICA Si dos cuerpos de carga igual y opuesta se conectan por medio de un conductor metálico, por ejemplo un cable, las cargas se neutralizan mutuamente. Esta neutralización se lleva a cabo desde el cuerpo cargado negativamente al cargado positivamente (en ingeniería eléctrica, se considera por convención que la corriente fluye en sentido opuesto, es decir, de la carga positiva a la negativa).

CORRIENTE ELÉCTRICA • En cualquier sistema continuo de conductores, los electrones fluyen desde el punto de menor potencial hasta el punto de mayor potencial. Un sistema de esa clase se denomina circuito eléctrico. • La corriente que circula por un circuito se denomina corriente continua (c. c. ) si fluye siempre en el mismo sentido y corriente alterna (c. a. ) si fluye alternativamente en uno u otro

CORRIENTE ELÉCTRICA CIRCUITO ELÉCTRICO, TRAYECTO O RUTA DE UNA CORRIENTE ELÉCTRICA • Circuito cerrado: El término se utiliza principalmente para definir un trayecto continuo compuesto por conductores y dispositivos conductores, que incluye una fuente de fuerza electromotriz que transporta la corriente por el circuito. • Circuitos abiertos: aquellos en los que el trayecto no es continuo. • La cantidad de energía desprendida en un circuito eléctrico se mide en julios. • La potencia consumida se mide en vatios; 1 vatio equivale a 1 julio por segundo.

CORRIENTE ELÉCTRICA El flujo de una corriente continua está determinado por tres magnitudes relacionadas entre sí: 1. Diferencia de potencial en el circuito, que en ocasiones se denomina fuerza electromotriz (fem), tensión o voltaje. 2. Intensidad de corriente. Esta magnitud se mide en amperios. 3. Resistencia del circuito. Normalmente, todas las sustancias, ofrecen cierta oposición al flujo de una corriente eléctrica, lo que la limita. La unidad empleada para cuantificar la resistencia es el ohmio (Ω).

CORRIENTE ELÉCTRICA Cuando una corriente eléctrica fluye por un cable pueden observarse dos efectos importantes: • la temperatura del cable aumenta y un imán o brújula colocado cerca del cable se desvía, apuntando en dirección perpendicular al cable. • Al circular la corriente, los electrones que la componen colisionan con los átomos del conductor y ceden energía, que aparece en forma de calor.

CORRIENTE ELÉCTRICA EN EL CUERPO HUMANO

PALANCA Máquina simple que consiste normalmente en un barra o una varilla rígida, diseñada para girar/pivotar sobre un punto fijo denominado fulcro o punto de apoyo. El efecto de cualquier fuerza aplicada a la palanca hace girar ésta con respecto al fulcro. Sobre la palanca actúan dos fuerzas: el esfuerzo –en este caso realizado por los músculos-, y la carga –peso del objeto-.

FUNDAMENTO DE LA PALANCA • Cuando el fulcro esta en el centro, el esfuerzo debe ser igual a la carga. • Cuando el fulcro se acerca ala carga, hace falta menos esfuerzo para levantar el peso. Las palancas permiten hacer una fuerza menor, pero exigen aumentar el recorrido. • Esfuerzo x Distancia del mismo al fulcro = Carga x Distancia de la misma al fulcro

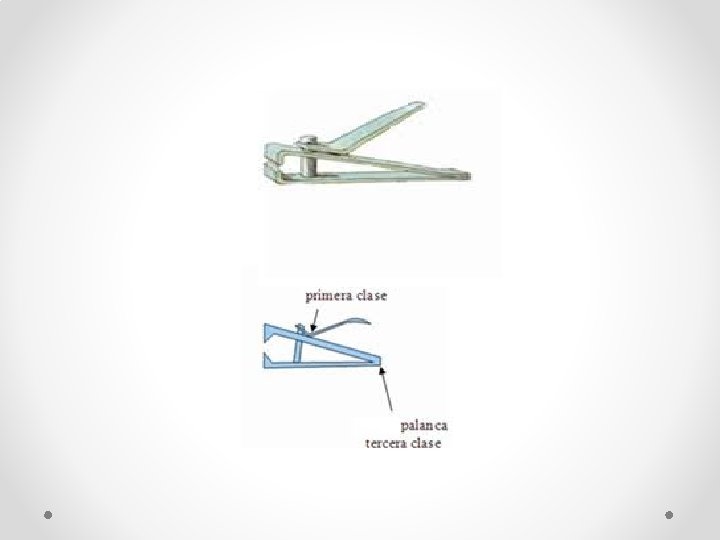

• PALANCAS DE PRIMERA CLASE: El fulcro se encuentra entre el esfuerzo y la carga

• PALANCAS DE SEGUNDA CLASE: El fulcro se encuentra en un extremo y la carga esta entre el esfuerzo y el fulcro

• PALANCAS DE TERCERA CLASE: El fulcro esta en un extremo y esfuerzo actúa entre la carga y el fulcro.
