CORRIENTE CONTINUA La corriente continua se refiere al

CORRIENTE CONTINUA La corriente continua se refiere al flujo continuo de carga eléctrica a través de un conductor entre dos puntos de distinto potencial, que no cambia de sentido con el tiempo. En la corriente continua las cargas eléctricas circulan siempre en la misma dirección. Aunque comúnmente se identifica la corriente continua con una corriente constante, es continua toda corriente que mantenga siempre la misma polaridad, así disminuya su intensidad conforme se va consumiendo la carga (por ejemplo cuando se descarga una batería eléctrica). También se dice corriente continua cuando los electrones se mueven siempre en el mismo sentido, el flujo se denomina corriente continua y va (por convenio) del polo positivo al negativo. Muchos de los aparatos necesitan corriente continua para funcionar, sobre todo los que llevan electrónica , para ello se utilizan fuentes de alimentación que rectifican y convierten la tensión a una adecuada.

La corriente continua la producen las baterías, las pilas y las dinamos. Entre los extremos de cualquiera de estos generadores se genera una tensión constante que no varia con el tiempo, por ejemplo si la pila es de 12 voltios, todo los receptores que se conecten a la pila estarán siempre a 12 voltios (a no ser que la pila este gastada). Además al conectar el receptor (una lámpara por ejemplo) la corriente que circula por el circuito es siempre constante (mismo número de electrones) , y no varia de dirección de circulación, siempre va en la misma dirección, es por eso que siempre el polo + y el negativo son siempre los mismos. Luego en CC (corriente continua o DC) la tensión siempre es la misma y la Intensidad de corriente también.

CORRIENTE ALTERNA(AC) Es la corriente eléctrica en la que la magnitud y el sentido varían cíclicamente. La forma de oscilación de la corriente alterna más comúnmente utilizada es la de una oscilación sinusoidal , puesto que se consigue una transmisión más eficiente de la energía. Las señales de audio y de radio transmitidas por los cables eléctricos, son también ejemplos de corriente alterna. En estos usos, el fin más importante suele ser la transmisión y recuperación de la información codificada (o modulada) sobre la señal de la AC.

Esta corriente es producida por los alternadores y es la que se genera en las centrales eléctricas. La corriente que usamos en las viviendas es corriente alterna (enchufes). En esta corriente la intensidad varia con el tiempo (numero de electrones), además cambia de sentido de circulación a razón de 50 veces por segundo (frecuencia 50 Hz). Según esto también la tensión generada entre los dos bornes (polos) varia con el tiempo en forma de onda senoidal no es constante. Pero ¿Por qué se dice que hay una tensión de 220 V en los enchufe? . Como la tensión varia constantemente se coge una tensión de referencia llamada Valor Eficaz. Este valor es el valor que debería tener en corriente continua para que produjera el mismo efecto sobre un receptor en corriente alterna. Es decir si conectamos un radiador eléctrico a 220 V en corriente continua (siempre constante), daría el mismo calor que si lo conectamos a una corriente alterna con tensión máxima de 325 V (tensión variable), en este caso diríamos que la tensión en alterna tiene una tensión de 220 V, aunque realmente no sea un valor fijo sino variable. Si quieres saber como se genera la corriente continua y la corriente alterna pincha en este enlace: : DINAMO Y ALTERNADOR

Circuito eléctrico Todos los elementos de los circuitos eléctricos suelen ser representados por medio de símbolos, que son reconocidos mundialmente y que permiten simplificar el proceso de diagramación de un circuito. Un circuito eléctrico está conformado por: Fuente, conductores, interruptores, dispositivos de protección(Tacos o Brakers).

Un circuito está cerrado cuando se crea un camino por el cual los electrones pueden circular. Un circuito está abierto cuando se desconecta el interruptor o por alguno de los cables la corriente deja de fluir. Un corto circuito ocurre cuando se unen los dos conductores calentándose tanto que puede producir un incendio. Cuando se provoca un corto circuito se observa un chispazo, se presenta un olor a cable quemado y lo más probable es que se bajen los tacos.

ENERGIA EN LOS CIRCUITOS • Un circuito eléctrico transporta energía desde la fuente hasta la carga • La energía es : E = V. I. t E = RI 2 t • El trabajo o energía se transforma en calor, por tanto: • Q(calor) = Vit. Joules 0, 24 Calorías/Joules

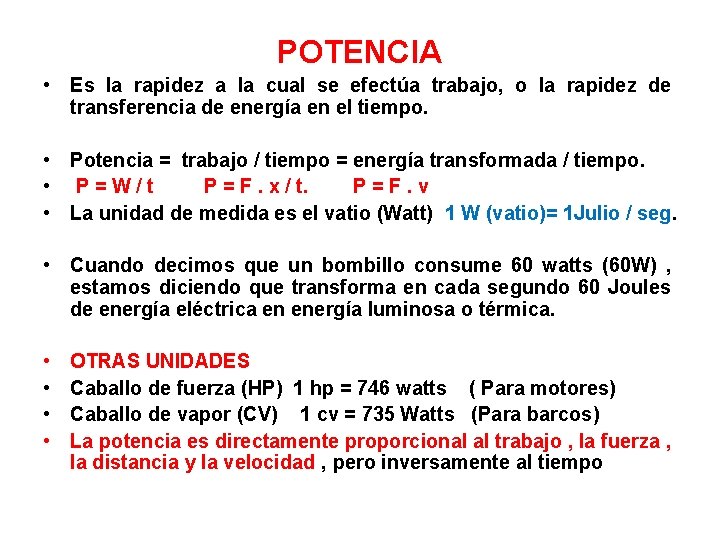

POTENCIA • Es la rapidez a la cual se efectúa trabajo, o la rapidez de transferencia de energía en el tiempo. • Potencia = trabajo / tiempo = energía transformada / tiempo. • P=W/t P = F. x / t. P=F. v • La unidad de medida es el vatio (Watt) 1 W (vatio)= 1 Julio / seg. • Cuando decimos que un bombillo consume 60 watts (60 W) , estamos diciendo que transforma en cada segundo 60 Joules de energía eléctrica en energía luminosa o térmica. • • OTRAS UNIDADES Caballo de fuerza (HP) 1 hp = 746 watts ( Para motores) Caballo de vapor (CV) 1 cv = 735 Watts (Para barcos) La potencia es directamente proporcional al trabajo , la fuerza , la distancia y la velocidad , pero inversamente al tiempo

POTENCIA ELECTRICA Es el trabajo que se realiza cuando una carga se mueve en un circuito eléctrico en un tiempo determinado, es decir es la capacidad que tiene una máquina para producir energía.
