Corridor

Se abre el archivo marcado en la carpeta del ftp, el cual contiene un alineamiento, un perfil y las secciones del terreno de cada estación.

Lo primero a realizar es la parte de Assembly

1. -Seleccionamos las opciones deceadas como el estilo y los codigos deceados. 2. -nos dibujara un eje como el de la figura

Seleccionamos la opcion de tool palettes (ctrl+3) En esta parte dicenaremos la seccion del tipo de superficie para una carretera.

Para este caso seleccionaremos la opción de lanes y laneoutsidesuper Nos presentara la siguiente tabla con las características de la sección las cuales podemos cambiar. Después damos click tanto para las opciones de izquierda como para las de derecha.

Después nos iremos a choulders y daremos click en la opción de shoulder Exten all. Esta nos abrirá una tabla igual a la anterior donde introduciremos los datos de diseño.

A los choulders al igual los colocamos en izquierda y derecha. Y ya tendremos nuestro diseño de la sección como aparece en la figura.

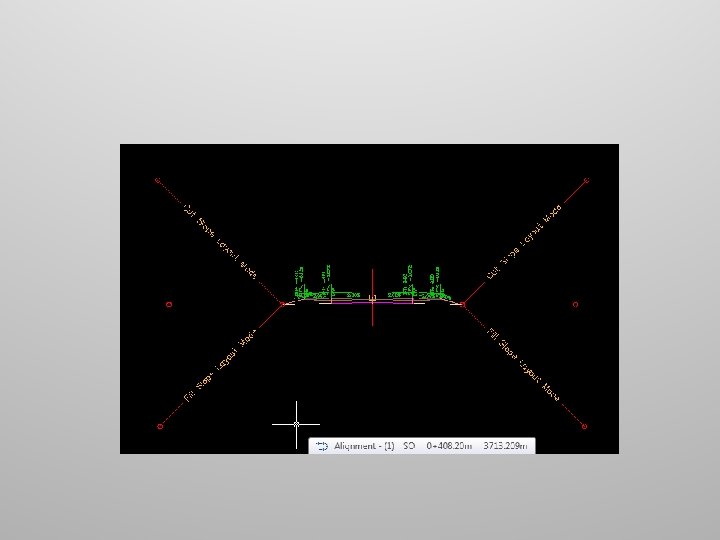

Después nos iremos a la pestana de basic y seleccionaremos la opción marcada en la imagen para diseñar las secciones de corte y terraplén.

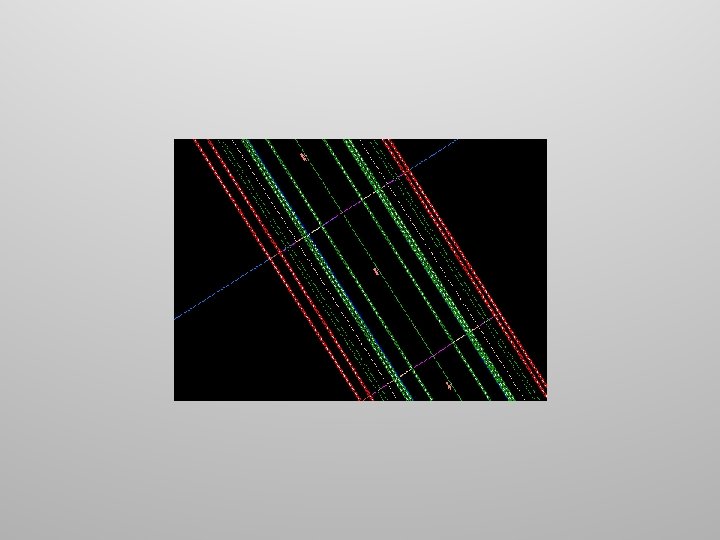

Para realizar el corredor nos iremos a la opción marcada en la imagen. Nos dirá que debemos seleccionar el alineamiento , el perfil y la sección que diseñamos anteriormente.

Nos aparecerá esta tabla la cual nos indicara las características de las opciones que hemos seleccionado. Después nos vamos a la opción marcada en la segunda imagen.

Seleccionaremos la opción marcada en la figura 1 para seleccionar en que parte queremos que se intersecte nuestra sección diseñada.

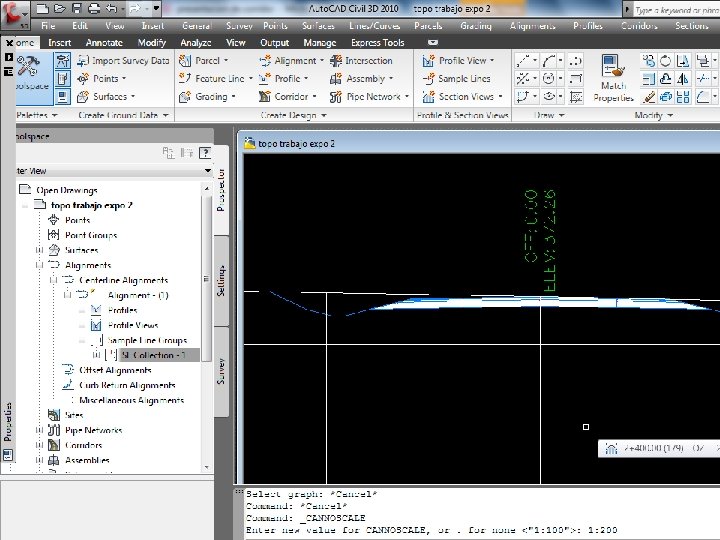

En el toolspace daremos click derecho en la opción marcada y daremos propiedades. Nos aparecerá el siguiente cuadro y daremos click en la opción marcada.

Seleccionaremos nuestro corridor y lo agregaremos a las secciones que tenemos del terreno.
