Corrente Elétrica Prof. Luciano
CORRENTE ELÉTRICA Líquido Gás Sólido
CORRENTE ELÉTRICA ddp =(VA – VB) VA VB Bateria é um exemplo de Gerador elétrico polo positivo é de maior potencial (VA) polo negativo é de menor potencial (Vb)
As cargas se movimentam em todas as direções. Porem, não temos corrente elétrica.
i ddp =(VA – VB) Corrente elétrica é o movimento ordenado de cargas elétricas Corrente elétrica eletrônica é o movimento ordenado de elétrons
CORRENTE ELÉTRICA ( i ) Condutores iônicos + ÍONS - ÍONS Corrente elétrica iônica é o movimento ordenado de ÍONS
i E i. E + Sentido real da corrente + - Sentido convencional da corrente + -
SENTIDO DA CORRENTE ELÉTRICA E Sentido convencional da corrente + - • O sentido da corrente elétrica é o sentido imaginário das cargas positivas, isto é, o mesmo do campo elétrico
INTENSIDADE DA CORRENTE ELÉTRICA ( i ) S = área da secção transversal Nº Carga elétrons “e” Total (C) -19 01 1, 6. 10 02 03 -19 1, 6. 10 -19 3, 2. 10 -19 1, 6. 10 4, 8. 10
INTENSIDADE DA CORRENTE ELÉTRICA ( i ) ΔQ i= Δt ΔQ= carga elétrica Δt = tempo A intensidade de corrente elétrica ( i ), é dada pela quantidade de carga Δq que passa durante um tempo (Δt) através de uma secção transversal de um condutor.
UNIDADE DE CORRENTE ELÉTRICA 1 Coulomb i= =1 Ampère 1 segundo -3 1 m. A = 10 A -6 1µA = 10 A 1 C i= =1 A 1 s Unidade do S. I
TIPOS DE CORRENTE ELÉTRICAS CORRENTE ELÉTRICA CONTÍNUA • É aquela que mantém o sentido de deslocamento constante. i
t(s) I(A) 0 3 1 3 2 3 3 3 i(A) 3 1 2 3 t(s) É aquela que mantém sentido de deslocamento constante. Quando além do sentido a intensidade também se mantém constante, a corrente é chamada de corrente continua constante.
CORRENTE ELÉTRICA ALTERNADA A t 60 ciclos por É aquela cuja sentido e segundo a intensidade variam periodicamete. f = 60 Hz
André-Marie Ampère (1775 -1836) – Físico francês, nascido em Lyon, foi um dos fundadores do eletromagnetismo. Criança prodígio que dominava a matemática aos 12 anos, tornou-se mais tarde professor desta disciplina, além de lecionar também física e química em escolas superiores de seu país.
• Exemplo • Se em uma secção transversal de um condutor passar 30 C em 6 s. Temos uma corrente de: 30 C ΔQ = = 5 A i= 6 s Δt Quantos elétrons são necessários para termos a corrente de 1 A
• Exemplo • Se em uma secção transversal de um condutor passar 30 C em 6 s. Temos uma corrente de: 30 C ΔQ = = 5 A i= 6 s Δt Quantos elétrons são necessários para termos a corrente de 1 A
• Exemplo • Se em uma secção transversal de um condutor passar 30 C em 6 s. Temos uma corrente de: 30 C ΔQ = = 5 A i= 6 s Δt
ELEMENTOS DE UM CIRCUITO ELÉTRICO i Dispositivo de manobra + - Gerador elétrico

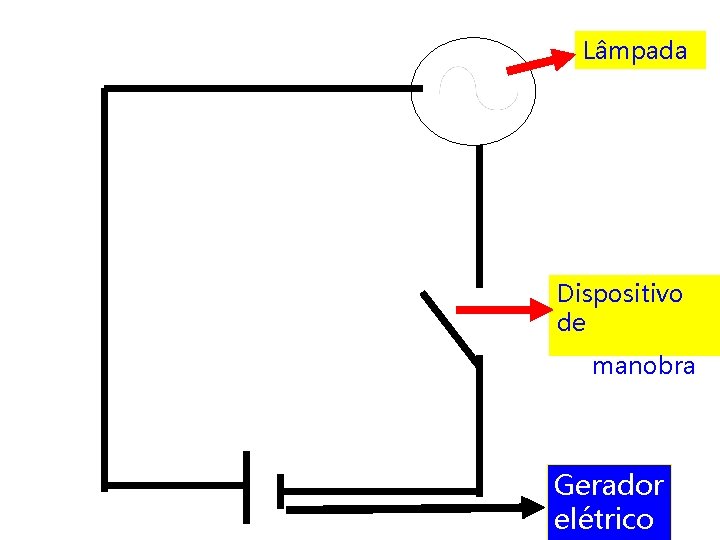

Lâmpada Dispositivo de manobra Gerador elétrico
i Lâmpada Dispositivo de manobra fechado + - Gerador elétrico
GERADOR ELÉTRICO Dispositivo elétrico que transforma outra modalidade de energia em energia elétrica
GERADORES MAIS COMUNS QUÍMICO Transformam energia química em elétrica MEC NICO Transformam energia Mecânica em elétrica i + -
RECEPTOR ELÉTRICO Dispositivo elétrico que transforma energia ELÉTRICA em MEC NICA i + -
RESISTOR ELÉTRICO Dispositivo elétrico que transforma toda a energia ELÉTRICA consumida em TÉRMICA R R
RELAÇÃO ENTRE AS TRÊS GRANDEZAS I R U
R
I R U R = resistência elétrica R= U I
1 Volt 1 ampère 1 V 1 A = 1 ohm =1Ω
R= U I U= R. I
U U 3 U 2 U 1 α i 1 i 2 i 3 I N Tgα= U I =R
