Coro Mill do kadej obrbki Obrbka zgrubna stali
Coro. Mill® do każdej obróbki Obróbka zgrubna stali Coro. Mill 245 Obróbka wykańczająca / kształtowa stali Coro. Mill 200 Coro. Mill 245 Coro. Mill 300 Coro. Mill 390 Coro. Mill Century Coro. Mill Plura Aluminium Coro. Mill 390 Coro. Mill Plura 1 Coro. Key 2006 – Products / Milling
Frezy na płytki wymienne Coro. Mill® Objęte programem Coro. Key® 2 Coro. Mill 245 Coro. Mill 290 Coro. Mill 390 Frezowanie czołowe Frezowanie walcowo – czołowe i rowków Coro. Mill 300 Coro. Mill Century Coro. Mill 365 Coro. Mill Plura Frezowanie czołowe / profilowe Frezowanie aluminium Frezowanie żeliwa Frezowanie wykańczające profilowe i rowków Coro. Key 2006 – Products / Milling Coro. Mill 200 Frezowanie czołowe / profilowe
Płytki Coro. Mill® Geometrie Lekkie Warunki obróbki P M K 3 Coro. Key 2006 – Products / Milling Średnie Ciężkie L M H Stal PL PM PH Stal nierdzewna ML MM MH Żeliwo KL KM KH
Coro. Key® - Łatwe frezowanie Łatwy wybór. Łatwe zastosowanie. Materiał ISO P ISO M Materiał obrabiany Rodzaj zastosowania Warunki obróbki ISO K Zastosowanie Light Medium Heavy Warunki obróbki Dobre Przeciętne Trudne 4 Coro. Key 2006 – Products / Milling fz Posuw/ostrze (mm, cale) vc Prędkość skrawania (obwodowa m/min, stóp/min) Wartości dedykowane dla tego produktu. Ustawienia początkowe.
Coro. Mill® 245 -12 oraz -18 - Frez czołowy do obróbki z niskimi siłami skrawania dla najwyższej wydajności oraz wykończania na lustrzany połysk 5 Coro. Key 2006 – Products / Milling
Coro. Mill® 245 – frez czołowy Wielkość płytki 18 mm Wielkość płytki 12 mm Do 10 mm Do 6 mm Do 0. 50 mm 0. 05 mm/ząb 0. 42 mm/ząb Węglik spiekany Zastosowanie: 6 Coro. Key 2006 – Products / Milling
Coro. Mill® 245 Frez pasujący do każdej obrabiarki Coro. Mill 245 -18 - wykorzystuje możliwości stożka 50 i 60 w obrabiarce Coro. Mill 245 -12 - wykorzystuje granicę możliwości stożka 40 w obrabiarce Ciężkie warunki i głęboka obróbka zgrubna Lustrzany połysk dzięki Płytki dogładzające poprawia jakość powierzchni lub zwiększa produktywność 7 Coro. Key 2006 – Products / Milling - gęstej podziałce przy lekkiej obróbce - rzadkiej podziałce przy cięższej obróbce - rozszerzonej ofercie

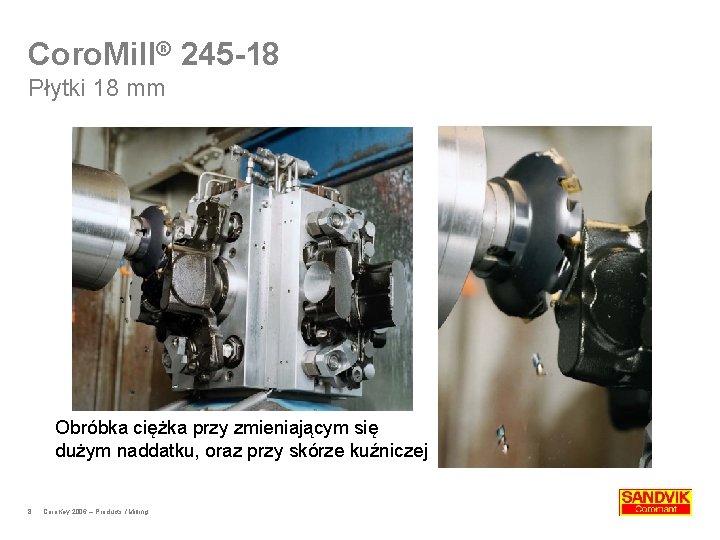

Coro. Mill® 245 -18 Płytki 18 mm Obróbka ciężka przy zmieniającym się dużym naddatku, oraz przy skórze kuźniczej 8 Coro. Key 2006 – Products / Milling
Wyższy posuw w obróbce wykańczającej Płytki dogładzające Wiper Coro. Mill® 245 bs 2 bs 1 Chropowatość Std. płytka Coro. Mill® 245 std. płytka Coro. Mill 245 płytka Wiper fn 1 = bs 1 fn 2 = bs 2 posuw fn = posuw/obr Płytki Coro. Mill® 245 o wielkości 12 and 18 mm 9 Coro. Key 2006 – Products / Milling Do czterech razy większy posuw z zachowaną dobrą jakością powierzchni R 500 8, 2 (R 245 -12) 10, 8 (R 245 -18)
Coro. Mill® 245 – Cechy i korzyści Lekka Średnia Ciężka • Gniazdo chronione podkładką • Doskonała jakość 0. 05 powierzchni • Dokładność przedmiotu obrabianego 0. 42 • Wyższa produktywność • Łatwe i samopozycjonujące mocowanie 0. 05 8. 2 • Doskonała jakość • Niska wymagana moc 10 Coro. Key 2006 – Products / Milling powierzchni

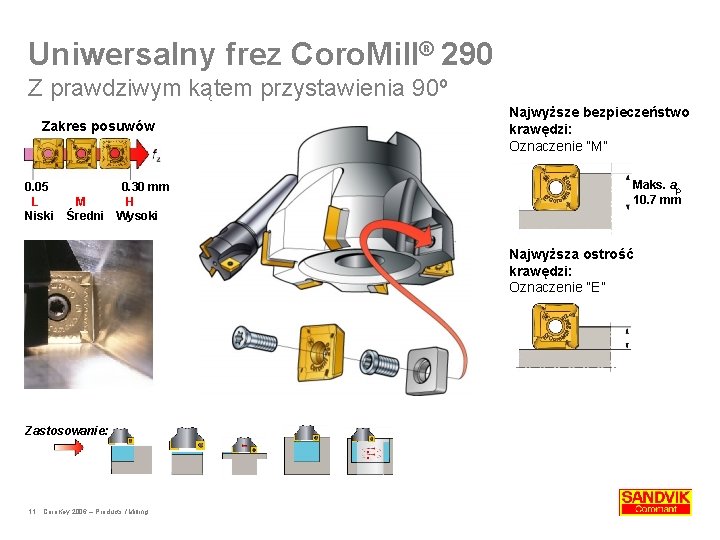

Uniwersalny frez Coro. Mill® 290 Z prawdziwym kątem przystawienia 90º Zakres posuwów 0. 05 L Niski M Średni 0. 30 mm H Wysoki Najwyższe bezpieczeństwo krawędzi: Oznaczenie “M” Maks. ap 10. 7 mm Najwyższa ostrość krawędzi: Oznaczenie “E” Zastosowanie: 11 Coro. Key 2006 – Products / Milling
Coro. Mill® 390 Uniwersalny frez palcowy 12 Coro. Key 2006 – Products / Milling
Coro. Mill® 390 Skrawanie z niskimi siłami 13 Coro. Key 2006 – Products / Milling
Frezy Coro. Mill® 390 z płytkami 11 oraz 17 mm 0. 03 Zakres posuwów Precyzyjne odwzorowanie kąta 90° 0. 35 Prawdziwe 90º E-L L M Niski Średni H Wysoki Coromant Capto® najlepsze dla trudnodostępnych miejsc Głębokość skrawania 10 -11 -17 15, 7 r = 0, 2 0, 4 0, 8 1, 2 1, 6 2, 0 2, 4 3, 1 L M H r = 0, 4 0, 8 1, 2 1, 6 2, 0 2, 4 3, 1 4, 0 4, 8 5, 0 6, 4 Zastosowanie: 14 Coro. Key 2006 – Products / Milling Różne podziałki
Coro. Mill® 390 Optymalne narzędzie do frezowania wszystkich typów materiałów i o różnym promieniu naroża Węglik spiekany/Cermet Geometria płytki Stal nierdzewna Żeliwo Materiały nieżelazne Stopy żaroodporne Modyfikacja korpusu frezu Aby użyć płytek o promieniu naroża >1. 6 mm, standardowe zaokrąglenie korpusu powinno być zmodyfikowane wg wzoru: r r = r – 0. 5 mm 15 Coro. Key 2006 – Products / Milling Materiały hartowane Diament (PCD)

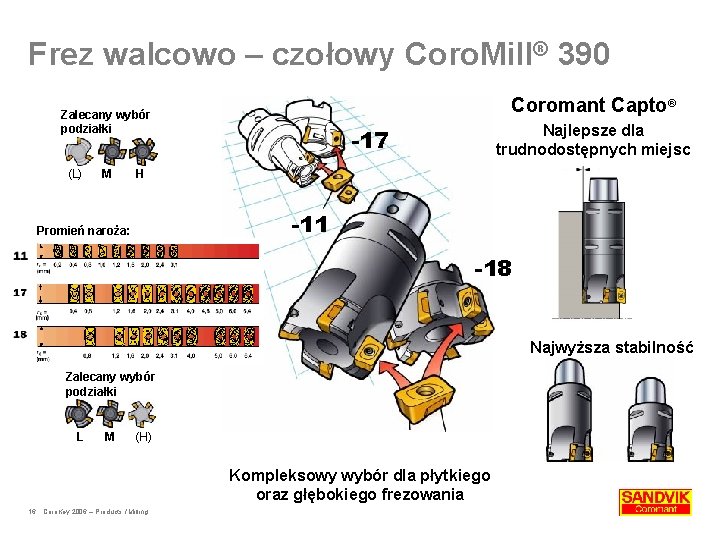

Frez walcowo – czołowy Coro. Mill® 390 Coromant Capto® Zalecany wybór podziałki (L) M Najlepsze dla trudnodostępnych miejsc -17 H -11 Promień naroża: -18 Najwyższa stabilność Zalecany wybór podziałki L M (H) Kompleksowy wybór dla płytkiego oraz głębokiego frezowania 16 Coro. Key 2006 – Products / Milling
Frez na płytki okrągłe Coro. Mill® Obszary zastosowań Coro. Mill® 200 Coro. Mill® 300 Stożek 50 w obrabiarce Stożek 40 i 50 w obrabiarce ISO P K H ISO P M K N S H M S Obróbka zgrubna Coro. Mill 200/Coro. Mill 300 Obróbka półwykańczająca Coro. Mill 300/Frezy kuliste Coro. Mill 17 Coro. Key 2006 – Products / Milling
Coro. Mill® 300 – w porównaniu z Coro. Mill® 200 Niższe siły skrawania – – Mniejsza tendencja do drgań Stożek 40 i obrabiarki wielozadaniowe Idealne dla trudnoskrawalnych materiałów Wysoka trwałość narzędzia Stabilna krawędź skrawająca – Wysoka trwałość krawędzi w obróbce zgrubnej 18 Coro. Key 2006 – Products / Milling M H S
Uniwersalny frez Coro. Mill® 200 – bezpieczeństwo i wysoka wydajność usuwania materiału Geometrie 0. 05 0. 16 0. 28 0. 42 Lekka, Średnia, Ciężka obróbka 5 6 8 Zastosowanie: 19 Coro. Key 2006 – Products / Milling 10
Coro. Mill® 200 – mocny frez na płytki okrągłe Zastosowanie w przemyśle form i matryc – Frezowanie zgrubne – Obróbka ciężka z dużym ap i fz – Szeroki asortyment Zakres zastosowań – Ciężkie frezowanie czołowe oraz profilowe Obrabiarka – Ze stożkiem 50 lub większym Materiały P K H 20 Coro. Key 2006 – Products / Milling M S
Uniwersalny frez Coro. Mill® 300 Wysoka wydajność w każdym zastosowaniu Przy rozbudowanym i słabym mocowaniu Obróbka zgrubna i półwykańczająca Bezpieczny i łatwy w użyciu Pozwala małym obrabiarkom na osiągnięcie wysokiej produktywności Obróbka szybkościowa Obróbka z dużym posuwem 21 Coro. Key 2006 – Products / Milling
Coro. Mill® 300 Płytki okrągłe dające małe siły skrawania Jedno narzędzie do wszystkich materiałów Stal P M Stal nierdzewna K Żeliwo 22 Coro. Key 2006 – Products / Milling N Materiały nieżelazne S Stopy żaroodporne H Materiały hartowane
Uniwersalny frez Coro. Mill® 300 Wysoka wydajność w każdym zastosowaniu 1 Frezowanie walcowo czołowe 5 2 6 8 6 3 Frezowanie skośne 7 2 Frezowanie rowków 7 1 4 3 Frezowanie 8 czołowe 4 Frezowanie wgłębne 23 Coro. Key 2006 – Products / Milling Profilowanie 5 Frezowanie pozostałości Frezowanie konturów
Uniwersalny frez Coro. Mill® 300 Frezowanie czołowe, profilowe, wgłębne 24 Coro. Key 2006 – Products / Milling
Geometrie płytek Coro. Mill® 300 do każdego zastosowania Średnia Pierwszy wybór dla obróbki półwykańczającej. Geometria płytki E-x. M Średnia Ciężka Wybór ogólny do większości materiałów Geometria płytki M-x. M Pierwszy wybór do obróbki zgrubnej wszystkich materiałów Geometria płytki M-x. H Średnica frezu 10 -25 mm: Średnica frezu 32 -80 mm: Małe ae Duże ae 25 Coro. Key 2006 – Products / Milling
Frezy czołowe i palcowe Coro. Mill® 300 Zalecany posuw w zależności od wielkości płytki i głębokości skrawania fz mm Wielkość hex (maks. grubość wióra, mm) płytki/ Geometria Wartość startowa (min. -maks. ) ap mm f mm z maks. min. ap mm 26 Coro. Key 2006 – Products / Milling
Coro. Mill® Century – Frez czołowy do obróbki szybkościowej Hartowany korpus frezu Płytki PCD lub z węglika spiekanego Korpus ze stopu aluminium Płytki dogładzające Wiper do obróbki wykańczającej z wysokim posuwem Opatentowany Coromant Capto lub HSK CD 10/ H 10 Nastawianie 3 Nm Bezpieczna i niezawodna obróbka szybkościowa (HSM) 0. 1 mm F Precyzyjne ustawianie osiowe Coro. Mill Century – nowa generacja frezów czołowych 27 Coro. Key 2006 – Products / Milling
Coro. Mill® Century Asortyment frezów czołowych do aluminium Stalowe korpusy frezów rodziny Coro. Mill Century Trzpieniowe mocowanie dla średnic 80– 200 mm również dostępne w wersji aluminiowej Frezy o dużej średnicy Dc > 200 mm oraz w wersji lewej na zamówienie Najwyższe bezpieczeństwo Zagwarantowane wyważenie 28 Coro. Key 2006 – Products / Milling
Coro. Mill® 365 Frezy zaprojektowane do żeliwa Średnica Dc 50 -160 mm 65º 6 Ukierunkowany wylot chłodziwa głębokość skrawania do 6 mm 5. 66 Płytki zaprojektowane do bezpiecznej i niezawodnej obróbki Stworzone do pracy na dużych powierzchniach przy optymalnym rozłożeniu sił skrawania Obszar zastosowań ISO: K 29 Coro. Key 2006 – Products / Milling fz 0. 15 Unikalny kształt płytek z 8 krawędziami skrawającymi 0. 25 0. 35 M - geometria do stosowania w szerokim zakresie posuwów Płytka lewa *) *) stosowana w narzędziach specjalnych Płytka prawa
Coro. Mill® 365 Unikalne gniazdo płytki Poprzez unikalny kształt frezu Coro. Mill 365, siły skrawania rozkładają się na dużej powierzchni, a powierzchnia pomocnicza biegnie wzdłuż krawędzi gniazda Zaprojektowane dla płytek o dużej powierzchni pomocniczej Zapewnia wysoką trwałość oprawki, zdolnej przenosić duże obciążenia. 30 Coro. Key 2006 – Products / Milling
Coro. Mill® 365 Korzyści klienta Optymalna ekonomia obróbki – wysoka produktywność – normalna podziałka – niższy koszt na detal – wiele krawędzi skrawających – Te same płytki do mocowania śrubą do mocowania klinowego – mniej zajętego miejsca w magazynie Maksymalne bezpieczeństwo obróbki – Grube, stabilne płytki Łatwy w użyciu – Niezawodność dzięki prostej konstrukcji – kilka części zapasowych – Podobny do freza walcowo czołowego – mniej błędów w programowaniu 31 Coro. Key 2006 – Products / Milling i
Coro. Mill® Plura – frezy palcowe – Szeroki wybór dla obróbki od zgrubnej do superwykańczającej Przykłady zastosowań: Obróbka szybkościowa (HSM) stali twardszych niż 48 HRC Narzędzia do zaokrągleń fazek i Obróbka wykańczająca cienkich aluminiowych ścianek Geometria Kordel do obróbki stali o twardości poniżej 48 HRC Mikroobróbka profilowa Frezy palcowe z węglika spiekanego Coro. Mill Plura – system rozwiązań 32 Coro. Key 2006 – Products / Milling

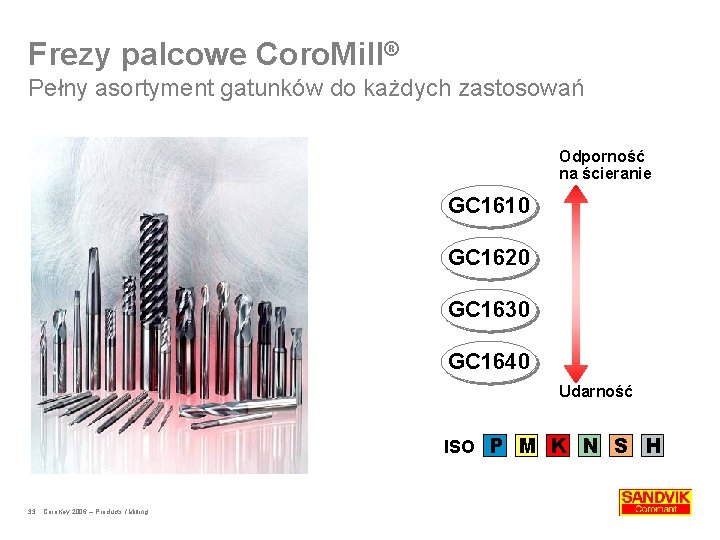

Frezy palcowe Coro. Mill® Pełny asortyment gatunków do każdych zastosowań Odporność na ścieranie GC 1610 GC 1620 GC 1630 GC 1640 Udarność ISO P M K N S H 33 Coro. Key 2006 – Products / Milling
Możliwości obróbki Coro. Mill® Plura Ogólne Zgrubne Wykańczające Profilowe Rowki – System rozwiązań 34 Coro. Key 2006 – Products / Milling

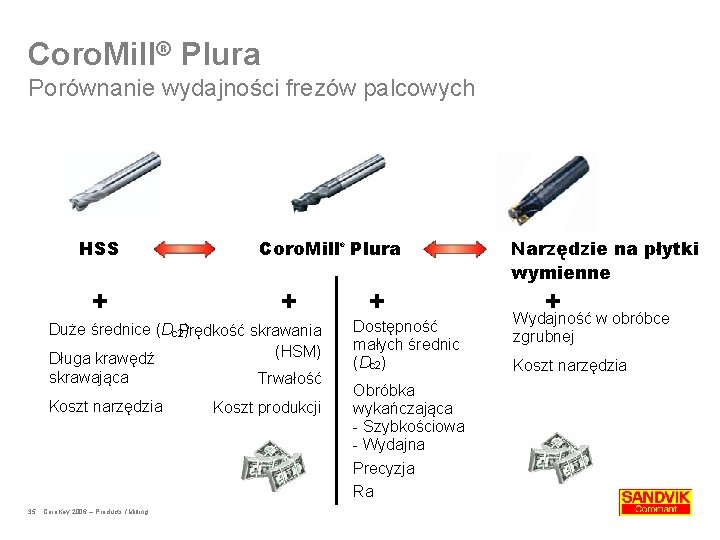

Coro. Mill® Plura Porównanie wydajności frezów palcowych HSS + Coro. Mill Plura ® + Duże średnice (Dc 2 Prędkość ) skrawania (HSM) Długa krawędź skrawająca Koszt narzędzia 35 Coro. Key 2006 – Products / Milling Trwałość Koszt produkcji + Dostępność małych średnic (Dc 2) Obróbka wykańczająca - Szybkościowa - Wydajna Precyzja Ra Narzędzie na płytki wymienne + Wydajność w obróbce zgrubnej Koszt narzędzia

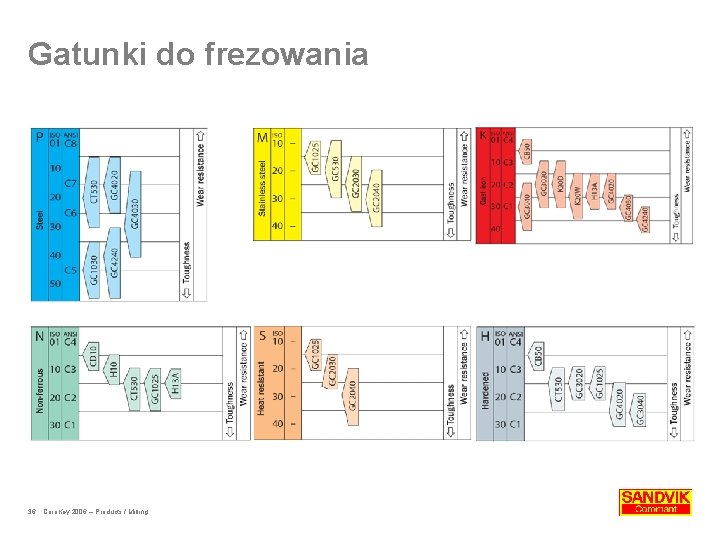

Gatunki do frezowania 36 Coro. Key 2006 – Products / Milling
