Coro Drill DeltaC 1 Coro Key 2006 Products

Coro. Drill® Delta-C 1 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C Produktywność i precyzja Coro. Drill 840 Obszerny program wierteł pełnowęglikowych Podstawowy wybór to Coro. Drill 840 Coro. Drill 841 Coro. Drill 842 Otwory pod gwint Żeliwo – Standardowa średnica Dc 0. 30 -20. 00 mm i głębokość do 7 x. Dc Jako standardowe również do konkretnych materiałów i zastosowań Coro. Drill 850 Aluminium Szerokie możliwości zamawiania wierteł Tailor Made oraz specjalnych Coro. Drill 844 Otwory pod słupki węglikowe 2 Coro. Key 2006 – Products / Coro. Drill Delta-C Specjalne

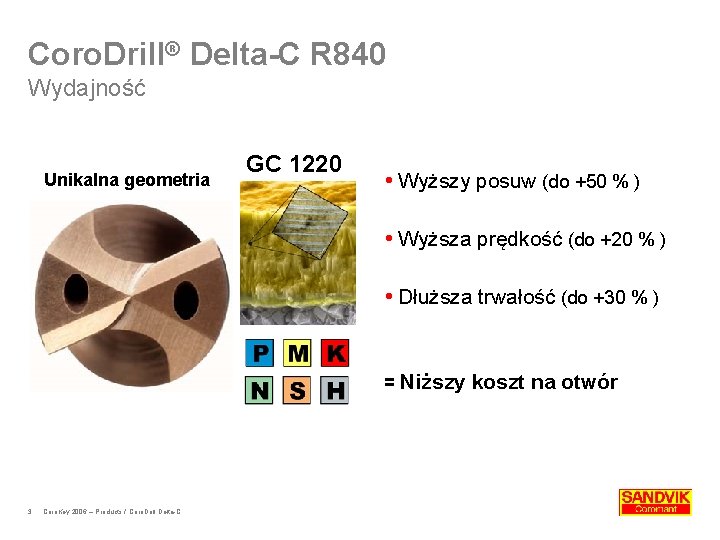

Coro. Drill® Delta-C R 840 Wydajność Unikalna geometria GC 1220 Wyższy posuw (do +50 % ) Wyższa prędkość (do +20 % ) Dłuższa trwałość (do +30 % ) = Niższy koszt na otwór 3 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C R 840 Unikalna geometria R 840 Poprzedni kształt Dokładne pozycjonowanie otworu Promień (elipsa) zamiast ścięcia Wzmocnione - niezawodne Prosta krawędź skrawająca – łatwiejsze przeszlifowanie Wysokie bezpieczeństwo krawędzi – wysoka odporność na wykruszenia Dokładne pozycjonowanie otworu – lepsza współosiowość 4 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C R 840 Poprawione usuwanie wiórów Poprawione rowki wiórowe dla jeszcze lepszego usuwania wiórów i pewnej kontroli wiórów 5 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C R 840 GC 1220 – unikatowy wszechstronny gatunek Opatentowane wielowarstwowe pokrycie Ti. N/ Ti. AIN o kolorze brązowym Drobnoziarniste podłoże z węglika spiekanego Szeroki obszar zastosowań w większości materiałów Zastępuje trzy dawne gatunki: GC 1020 GC 1040 GC 1010 6 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C R 840 Dostępne już od średnicy Dc 0. 30 mm Obróbka małych detali Średnice 0. 3 -1. 4 mm – dostępne co 0. 1 mm Głębokość wiercenia 7 x. Dc Chwyt cylindryczny 1. 0 lub 1. 5 mm Gatunek H 10 F 7 Coro. Key 2006 – Products / Coro. Drill Delta-C

Coro. Drill® Delta-C R 840 Dobre odprowadzanie wiórów w każdym materiale R 840 Poprzednie wiertło CMC 05. 21 vc =70 m/min fn=0. 15 mm/obr CMC 02. 2 vc=70 m/min fn=0. 15 mm/obr CMC 02. 1 vc =100 m/min fn= 0. 15 mm/obr 8 Coro. Key 2006 – Products / Coro. Drill Delta-C

Kontrola wiórów Słabe odprowadzanie wiórów powoduje wyłamania i słabą powierzchnie otworu Jeśli wióry są zbyt długie i nie mają kształtu śrubowego, należy zwiększyć posuw Jeśli wióry mają kolor niebieski, należy zwiększyć podawanie chłodziwa lub ograniczyć prędkość skrawania 9 Coro. Key 2006 – Products / Coro. Drill Delta-C

Wiercenie w kilku przejściach 1 2 4 6 8 10 Coro. Key 2006 – Products / Coro. Drill Delta-C 3 5 7 Jeśli usuwanie wiórów staje się problemem ze względu na głębokość otworu, czy zewnętrzne podawanie chłodziwa, konieczne może się stać wiercenie w kilku przejściach narzędzia. Przerywany cykl wiercenia polega na okresowym cofnięciu wiertła na głębokość w przybliżeniu 0, 3 mm od dołu otworu, a następnie kontynuowaniu wiercenia

Wejście i wyjście z materiału obrabianego 1 -5° Wstępny otwór wywiercony wiertłem o większym kącie wierzchołkowym (np. 150º) (Standardowo dla wierteł Delta-C i Delta wynosi on 140°) 11 Coro. Key 2006 – Products / Coro. Drill Delta-C

Wejście w materiał obrabiany 12 Coro. Key 2006 – Products / Coro. Drill Delta-C

Nietypowe sytuacje 13 Coro. Key 2006 – Products / Coro. Drill Delta-C
