Coro Cut Przecinanie Geometrie CF CM Pierwszy wybr

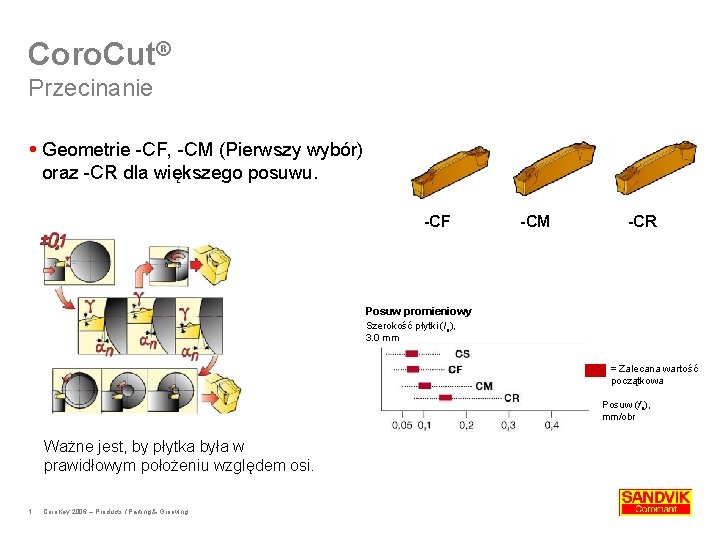

Coro. Cut® Przecinanie Geometrie -CF, -CM (Pierwszy wybór) oraz -CR dla większego posuwu. -CF -CM -CR Posuw promieniowy Szerokość płytki (la), 3. 0 mm = Zalecana wartość początkowa Posuw (fn), mm/obr Ważne jest, by płytka była w prawidłowym położeniu względem osi. 1 Coro. Key 2006 – Products / Parting & Grooving

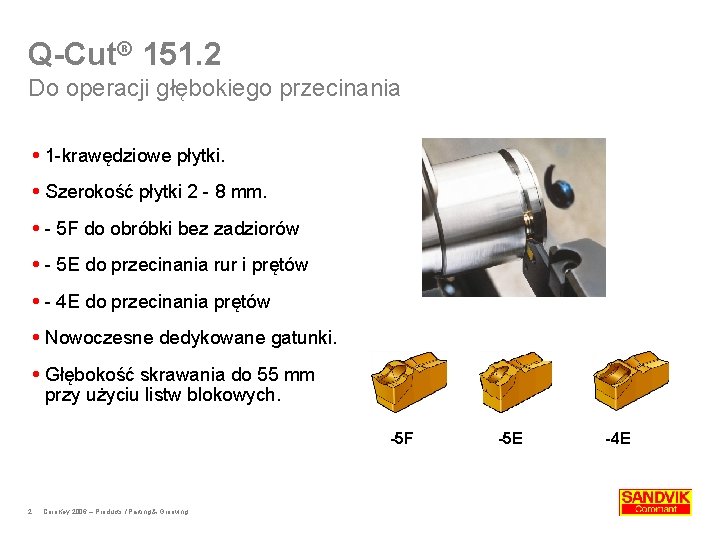

Q-Cut® 151. 2 Do operacji głębokiego przecinania 1 -krawędziowe płytki. Szerokość płytki 2 - 8 mm. - 5 F do obróbki bez zadziorów - 5 E do przecinania rur i prętów - 4 E do przecinania prętów Nowoczesne dedykowane gatunki. Głębokość skrawania do 55 mm przy użyciu listw blokowych. -5 F 2 Coro. Key 2006 – Products / Parting & Grooving -5 E -4 E

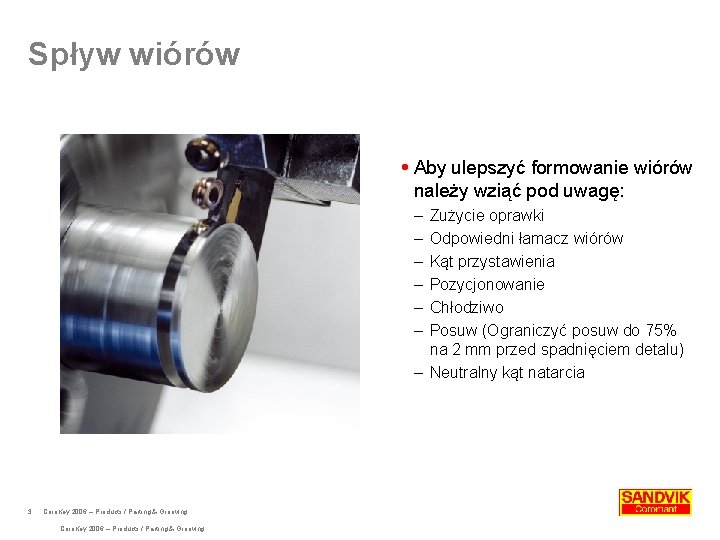

Spływ wiórów Aby ulepszyć formowanie wiórów należy wziąć pod uwagę: – – – Zużycie oprawki Odpowiedni łamacz wiórów Kąt przystawienia Pozycjonowanie Chłodziwo Posuw (Ograniczyć posuw do 75% na 2 mm przed spadnięciem detalu) – Neutralny kąt natarcia 3 Coro. Key 2006 – Products / Parting & Grooving

Coro. Cut® Przecinanie Warto użyć płytki możliwie wąskiej, aby oszczędzić materiał obrabiany. Należy użyć możliwie najmniejszych wysięgów, aby poprawić stabilność. Zalecany wysięg nie powinien przekroczyć 8 x la (szerokość płytki) 4 Wybierz poprawną szerokość, geometrię i system do przecinania rur Wybierz poprawną szerokość, geometrię i system do przecinania prętów Średnica Szerokoś Geometr System detalu, ć płytki, la, ia płytki narzędzio mm mm wy Coro. Key 2006 – Products / Parting & Grooving Startowa wartość posuwu mm/obr

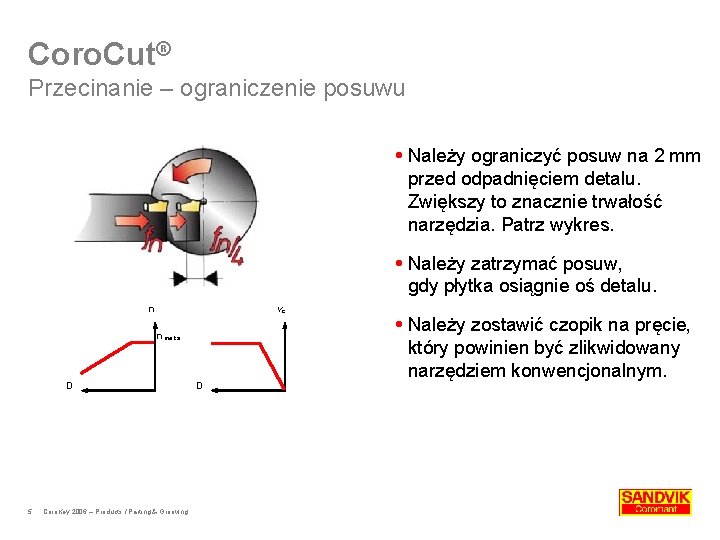

Coro. Cut® Przecinanie – ograniczenie posuwu Należy ograniczyć posuw na 2 mm przed odpadnięciem detalu. Zwiększy to znacznie trwałość narzędzia. Patrz wykres. Należy zatrzymać posuw, gdy płytka osiągnie oś detalu. vc n nmaks D 5 Coro. Key 2006 – Products / Parting & Grooving D Należy zostawić czopik na pręcie, który powinien być zlikwidowany narzędziem konwencjonalnym.

Coro. Cut® kształt łamacza wiórów Dodatnia i ostra krawędź skrawająca w celu dobrego łamania wiórów przy niskim posuwie i siłach skrawania B C CF CM CR Przekrój C-C Przekrój B-B: łamacz wiórów powoduje, że szerokość wiórów jest mniejsza niż szerokość płytki 6 Coro. Key 2006 – Products / Parting & Grooving CR = strefa łamania wióra Odległość krawędzi skrawającej do obszaru łamania wiórów daje Ujemna fazka wzmacnia zalecany posuw krawędź skrawającą

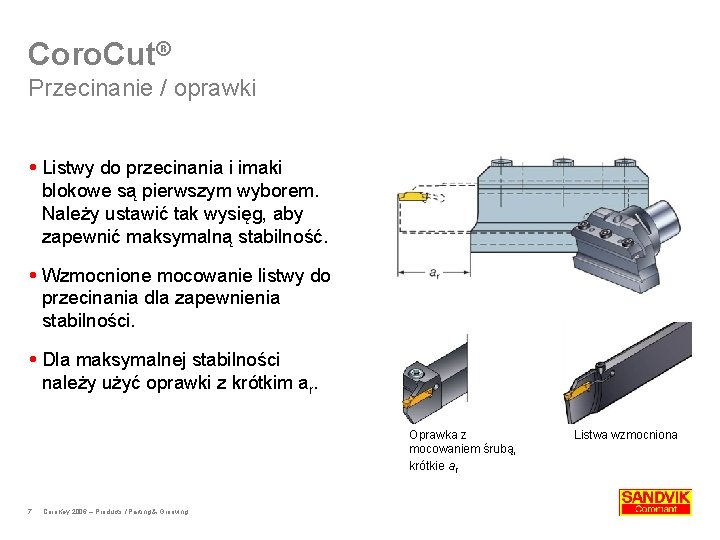

Coro. Cut® Przecinanie / oprawki Listwy do przecinania i imaki blokowe są pierwszym wyborem. Należy ustawić tak wysięg, aby zapewnić maksymalną stabilność. Wzmocnione mocowanie listwy do przecinania dla zapewnienia stabilności. Dla maksymalnej stabilności należy użyć oprawki z krótkim ar. Oprawka z mocowaniem śrubą, krótkie ar 7 Coro. Key 2006 – Products / Parting & Grooving Listwa wzmocniona

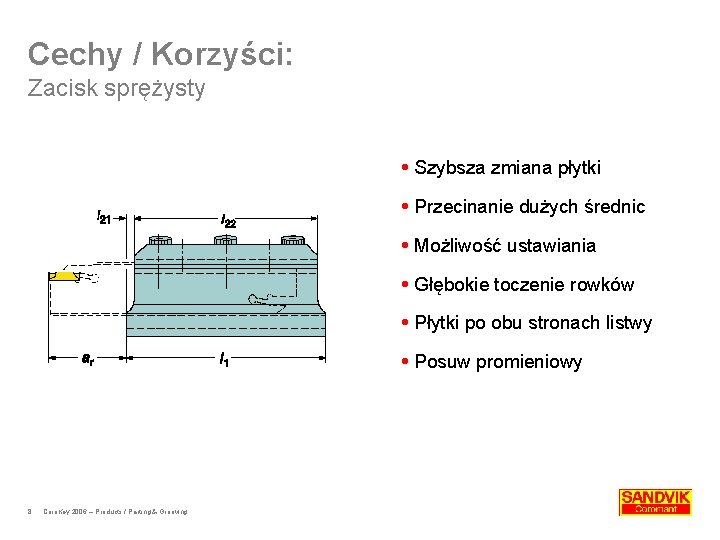

Cechy / Korzyści: Zacisk sprężysty Szybsza zmiana płytki Przecinanie dużych średnic Możliwość ustawiania Głębokie toczenie rowków Płytki po obu stronach listwy Posuw promieniowy 8 Coro. Key 2006 – Products / Parting & Grooving

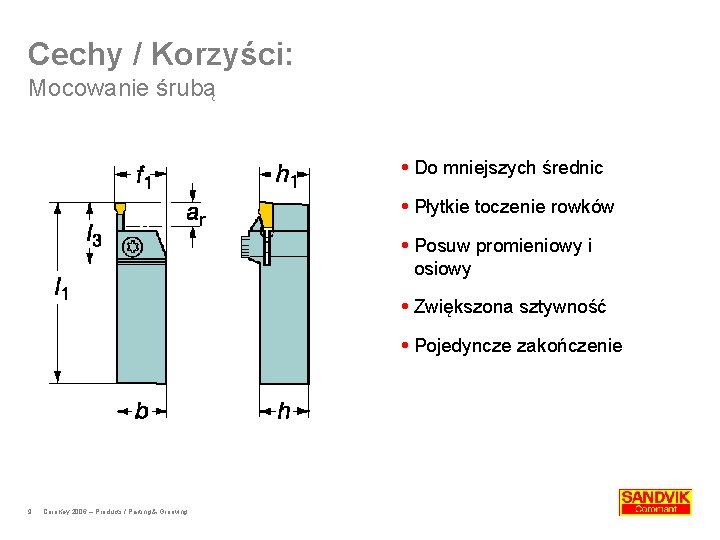

Cechy / Korzyści: Mocowanie śrubą Do mniejszych średnic Płytkie toczenie rowków Posuw promieniowy i osiowy Zwiększona sztywność Pojedyncze zakończenie 9 Coro. Key 2006 – Products / Parting & Grooving

Pozycjonowanie narzędzia ± 0. 1 mm Maksymalna odchyłka to ± 0. 1 mm od osi detalu Zbyt wysoko – Kąt przyłożenia zmniejszy się – Krawędź skrawająca będzie przycierać (złamanie) Zbyt nisko – Narzędzie zostawi część materiału w osi detalu (czopik) 10 Coro. Key 2006 – Products / Parting & Grooving

Ustawienie oprawki Mocowanie narzędzia pod kątem 90º – Równoległa powierzchnia – Zmniejszenie drgań 11 Coro. Key 2006 – Products / Parting & Grooving

Chłodziwo Skierowane na krawędź skrawającą Przystawka do chłodziwa Korzystny wpływ na kształtowanie wiórów Zapobiega zakleszczeniu wiórów 12 Coro. Key 2006 – Products / Parting & Grooving
