Coğrafi Bilgi Sistemlerinde Veri toplama/güncelleme yöntemleri ve panoramik görüntülerin kullanımı: İstanbul örneği AKILLI ŞEHİRLER ve İNOVASYON ZİRVESİ 19 -20 Aralık 2014 ADANA Dr. Fatih GÜNDOĞAN İSBAK A. Ş. Etüt ve Planlama Müdürü

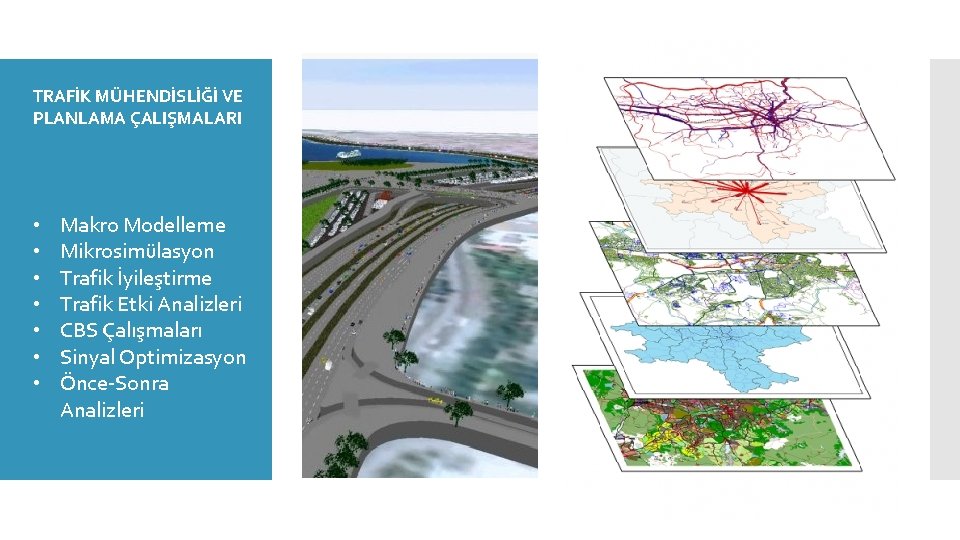

TRAFİK MÜHENDİSLİĞİ VE PLANLAMA ÇALIŞMALARI • • Makro Modelleme Mikrosimülasyon Trafik İyileştirme Trafik Etki Analizleri CBS Çalışmaları Sinyal Optimizasyon Önce-Sonra Analizleri
Akıllı ekonomi Akıllı yönetim Akıllı ulaşım Veri toplama Ve Yönetimi AKILLI ŞEHİR Akıllı yaşam Akıllı çevre Akıllı insan
AKILLI ŞEHİR
Coğrafi Veri Toplama ve Üretim Yöntemleri Kağıt Haritalar Arazi ölçümleri Uydu Görüntüleri Mobil veri toplama Hava Fotoğrafları İnsansız Hava Aracı
Neden Veri Güncelleme? § Hızla büyüyen ve değişen şehirler § Fiziksel değişiklikler § Kullanım tipi değişikliği
Neden Veri Güncelleme?
DÜN

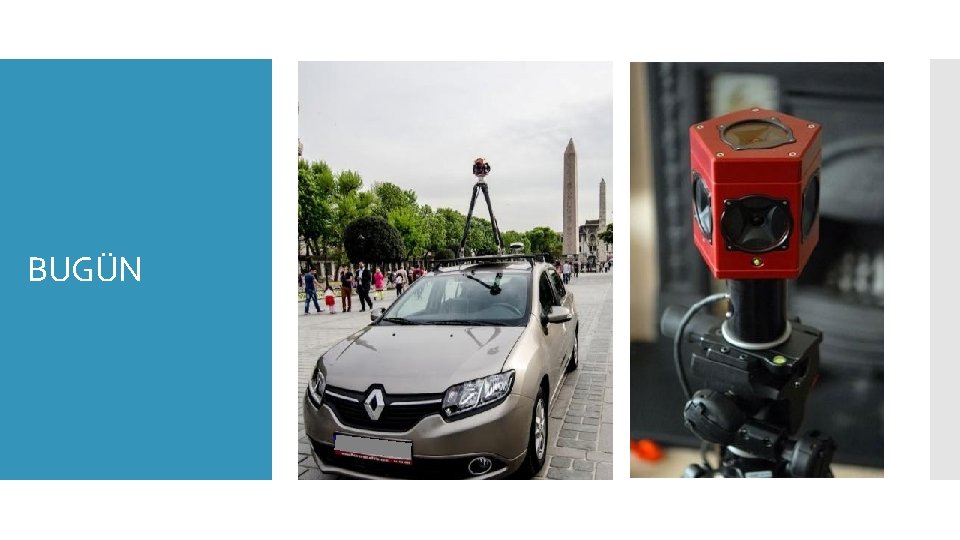

BUGÜN
BUGÜN
Neden 360 o Panoramik Görüntü Yöntemi? § Hızlı veri toplama § Hızlı güncelleme § Kontrol BONUS: 360 o panoramik görüntü yayını
§ Harita altlığı ile bütün sokaklarınızı adres bazlı 360° olarak izleme imkanı ile araziye tam hakimiyet kurulabiliyor. § 360° Kent Rehberi Uygulaması olması, 360 o ile neler yapılabilir? § Tarihi ve kültürel mirasın 360° izlenebilmesi ve kayıt altına alınması § Arşiv oluşturulması, geçmişe dönük olarak sokakların izlenmesi § Reklam tabela vergisi için kıyaslama yapılabilmesi § Sahadan veri üretimi, video ve fotoğraf üretimi istenilen binanın sınırsız fotoğraf çekimi
360 o ile neler yapılabilir? § Düşük maliyet, yüksek çözünürlük ve yüksek yoğunlukta sayısal görüntüleme § Harita entegrasyonlu GPS koordinatlı ve CBS entegrasyonlu görüntüler § CBS sistemi üzerinden sahadaki olumsuzlukların tespiti ve görüntüsü ile kayıt altına alınması § Cephe yenileme, boyama, kentsel dönüşüm projelerine altlık § Yeni mühendislik projeleri için altlık ve karar destek verisi olarak kullanma § Çoklu kullanım ile aynı verinin farklı birimlerce farklı açılardan değerlendirilmesi (Zabıta, Fen İşleri, Yapı Kontrol, İmar, Park Bahçeler vb. )
İSTANBUL ULAŞIM AĞI GÜNCELLEME PROJESİ HEDEFLER § Mevcut ulaşım ağının güncellenmesi § Anayolların güncellenmesi § UTK ve UKOME kararlarının ulaşım ağına entegre edilmesi BONUS: İstanbul’un ulaşım ağına ait güncel panoramik 3600 görüntülerin elde edilmesi

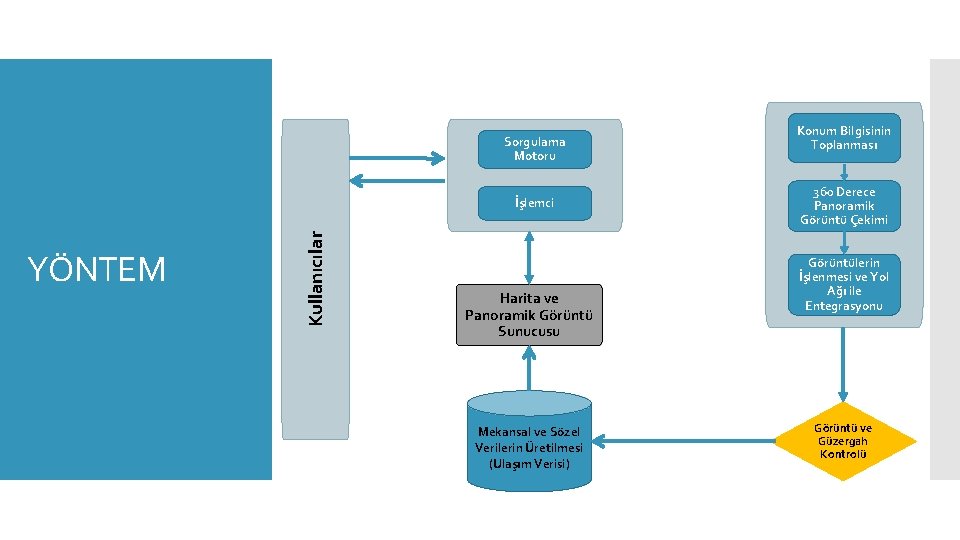

Sorgulama Motoru YÖNTEM Kullanıcılar İşlemci Harita ve Panoramik Görüntü Sunucusu Mekansal ve Sözel Verilerin Üretilmesi (Ulaşım Verisi) Konum Bilgisinin Toplanması 360 Derece Panoramik Görüntü Çekimi Görüntülerin İşlenmesi ve Yol Ağı ile Entegrasyonu Görüntü ve Güzergah Kontrolü

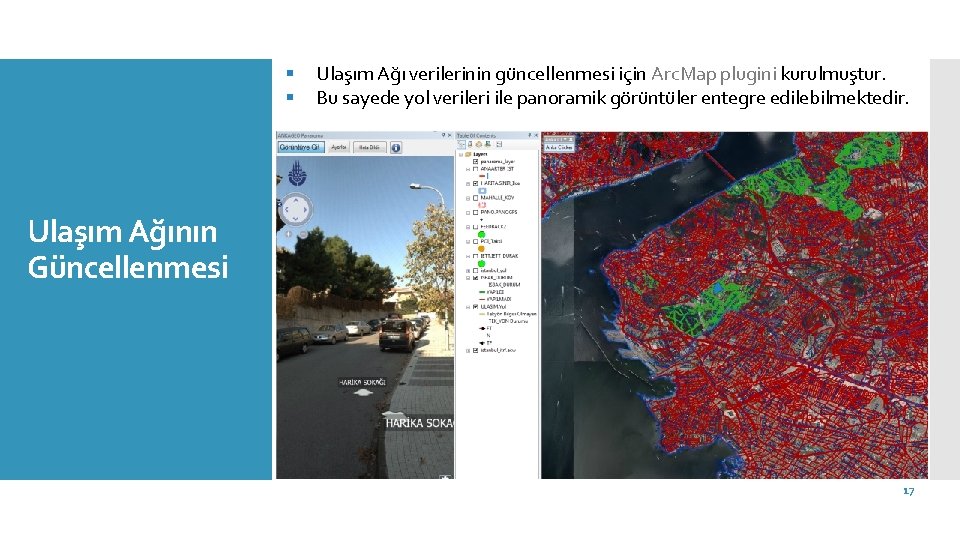

§ § Ulaşım Ağı verilerinin güncellenmesi için Arc. Map plugini kurulmuştur. Bu sayede yol verileri ile panoramik görüntüler entegre edilebilmektedir. Ulaşım Ağının Güncellenmesi 17

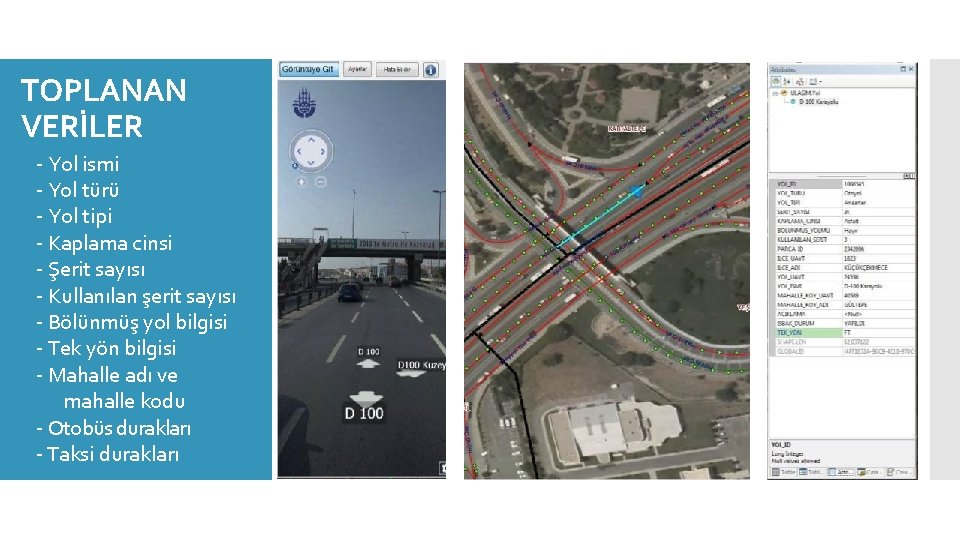

TOPLANAN VERİLER - Yol ismi - Yol türü - Yol tipi - Kaplama cinsi - Şerit sayısı - Kullanılan şerit sayısı - Bölünmüş yol bilgisi - Tek yön bilgisi - Mahalle adı ve mahalle kodu - Otobüs durakları - Taksi durakları

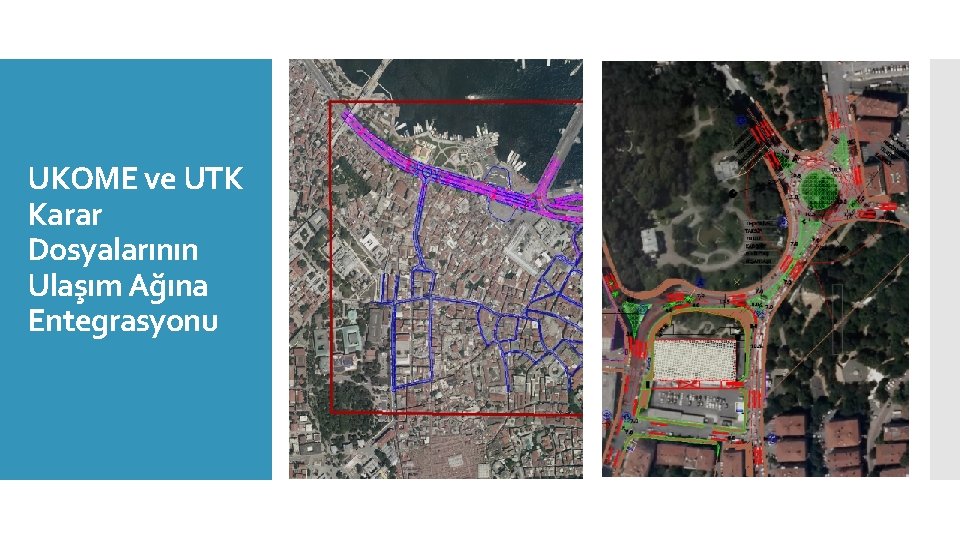

UKOME ve UTK Karar Dosyalarının Ulaşım Ağına Entegrasyonu
UKOME ve UTK Karar Dosyalarının Ulaşım Ağına Entegrasyonu
OTOYOLLAR
BİSİKLET YOLLARI
ÖZEL YOLLAR
MERDİVENLER

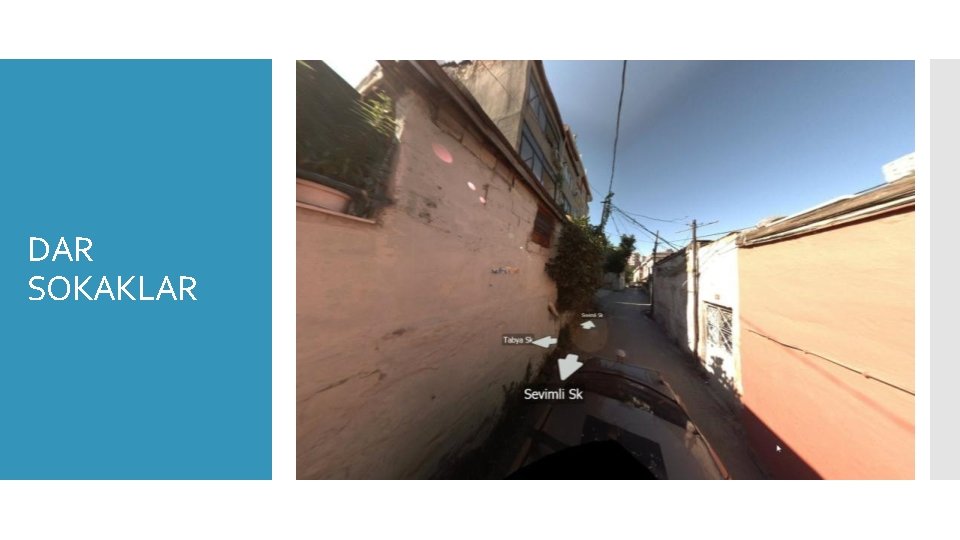

DAR SOKAKLAR
YAYA YOLLARI
KIRSAL ALANLAR
BONUS: SAHİLLER
SONUÇ VE DEĞERLENDİRME § Panoramik fotoğraf yöntemiyle veri toplama; § Ulaşım ağı verisi toplamada hata oranı azalır. § Bir kez toplama, sürekli izleme ve çok amaçlı bir kullanım sağlamaktadır. § Kurum içerisinde (CBS Ağında) farklı birimlerin kullanımına açabilme ve gerekli düzenlemeler ile halka açabilme imkanı (sehirharitasi. ibb. gov. tr) § Gelişen teknoloji ile birlikte çok fonksiyonlu 360 o panoramik veri toplamak mümkün.
AKILLI ŞEHİRLER ve İNOVASYON ZİRVESİ 19 -20 Aralık 2014 ADANA Teşekkürler… Dr. Fatih GÜNDOĞAN İSBAK A. Ş. Etüt ve Planlama Müdürü
