Copyright Suomen Navigaatioliitto, 2016 Suomen Navigaatioliitto Finlands Navigationsförbund rf Saaristomerenkulkuopin tutkinnon 09. 12. 2016 tehtävien ratkaisut Tutkinnossa käytetty moottorivene on 13 metriä pitkä, sen syväys on 1, 2 metriä ja korkeus 4 metriä. Veneen varustukseen kuuluu pääkompassin (jonka eksymätaulukko ohessa) lisäksi myös kiinteä varakompassi ja kaikuluotain. Merikartan mukainen eranto on 7° E. Tehtävät ovat toisistaan irrallisia ja voidaan täten ratkaista halutussa järjestyksessä. Koordinaatit on tässä tutkinnossa annettu englanninkielisinä. N=North=P=Pohjoinen. E=East=I=Itäinen. 1

Copyright Suomen Navigaatioliitto, 2016 1. a) Olet lähdössä veneilemään tutkintoveneellä. Mitä varusteita aluksesta pitää löytyä, vesiliikenneasetuksen mukaan? - Pelastusliivit tai pelastautumispuku jokaiselle aluksessa olevalle, kooltaan ja kantavuudelta sopivat - Tyhjennysväline - Asianmukaisesti tarkastettu ja hyväksytty sammutin mikäli veneessä sisämoottori tai yli 25 k. W perämoottori tai polttolaite - Airot tai mela taikka ankkuri köysineen 2

Copyright Suomen Navigaatioliitto, 2016 1. b) Löydät veneestä kartan, jonka kompassiruusussa on merkintä 5° 45’E 2004 (6’ E). Mikä kartan eranto on vuonna 2016? 5° 45’+(12 x 6’) = 6° 57’ => +7° Kartan eranto vuonna 2016 on +7°E 3

Copyright Suomen Navigaatioliitto, 2016 2. Olet kello 11. 15 paikassa 63° 56, 2’N 025° 37, 2’E. Ajat tästä paikasta 2. 5 M 6 solmun nopeudella KS 080°, jonka jälkeen käännyt KS 057° jota ajat 2, 1 M. Mitkä ovat tulopaikan koordinaatit ja moneltako olet perillä? KS = 080° eks = +2° MS = 082° er = +7° TS = 089° KS = 057° eks = +4° MS = 061° er = +7° TS = 068° Matka = 2. 5 M+2. 1 M = 4, 6 M Aika = Matka/Nopeus Aika = 4, 6 M/6 kn = 0, 76 h = 46 min Paikka Lat 63° 57, 02’N Lon 025° 47, 33’ E Perillä kello 12: 01: 00 4

Copyright Suomen Navigaatioliitto, 2016 1 M 2. X TS = 089° 2. 5 M Lat 63° 56, 2’N Lon 025° 37, 2’E 8° 6 0 S = T X X Lat 63° 57, 02’N Lon 025° 47, 33’ E 5

Copyright Suomen Navigaatioliitto, 2016 6 3. Olet 3 m väylän alkupäässä siten, että karimerkki on suoraan sivulla vasemmalla. Ajat väyliä pitkin 6. 5 solmun nopeudella. Moneltako sinun tulee lähteä liikkeelle, jotta Norrbådanin tunnusmajakka on keulasuuntimassa (kes) 235° klo 15. 15? ts = 357° + kes 235° = 232° Matka = 0, 9 M+0, 65 M+1, 35 M+0, 8 M+2, 2 M = 8. 3 M Aika = Matka/Nopeus Aika = 8. 3 M/6, 5 kn = 1, 28 h => noin 1 h 17 min 15: 15 – 1 h 17 min = 13: 58 Liikkeelle lähdettävä klo 13: 58

°) es (k 2° 23 = ts O 5 23

Copyright Suomen Navigaatioliitto, 2016 4. a) Olet 4, 5 m väylän pohjoispäässä (63° 57, 2’N 025° 44, 9’E). Haluat tarkistaa varakompassin eksymän. Ohjaat tarkasti Skogbölen linjatauluja kohti, ja varakompassi näyttää 164°. Mikä on varakompassin eksymä ohjatulle suunnalle? KS eks MS er TS 164° ? ? ? 170° -(+)7° 177° eks=MS-KS 170°-164°=+6° Kompassisuunnalle 164° eksymä on +6° 8

Copyright Suomen Navigaatioliitto, 2016 4. b) Mitä aluksia kansainvälisten meriteiden sääntöjen mukaan purjealuksen tulee väistää? - Ohjailukyvytöntä alusta - Alusta jonka ohjailukyky on rajoitettu - Kalastusta harjoittavaa alusta 9

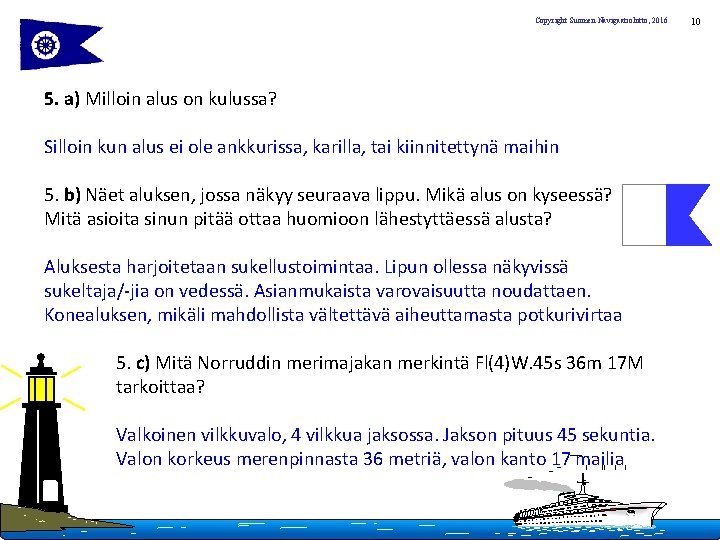

Copyright Suomen Navigaatioliitto, 2016 5. a) Milloin alus on kulussa? Silloin kun alus ei ole ankkurissa, karilla, tai kiinnitettynä maihin 5. b) Näet aluksen, jossa näkyy seuraava lippu. Mikä alus on kyseessä? Mitä asioita sinun pitää ottaa huomioon lähestyttäessä alusta? Aluksesta harjoitetaan sukellustoimintaa. Lipun ollessa näkyvissä sukeltaja/-jia on vedessä. Asianmukaista varovaisuutta noudattaen. Konealuksen, mikäli mahdollista vältettävä aiheuttamasta potkurivirtaa 5. c) Mitä Norruddin merimajakan merkintä Fl(4)W. 45 s 36 m 17 M tarkoittaa? Valkoinen vilkkuvalo, 4 vilkkua jaksossa. Jakson pituus 45 sekuntia. Valon korkeus merenpinnasta 36 metriä, valon kanto 17 mailia 10

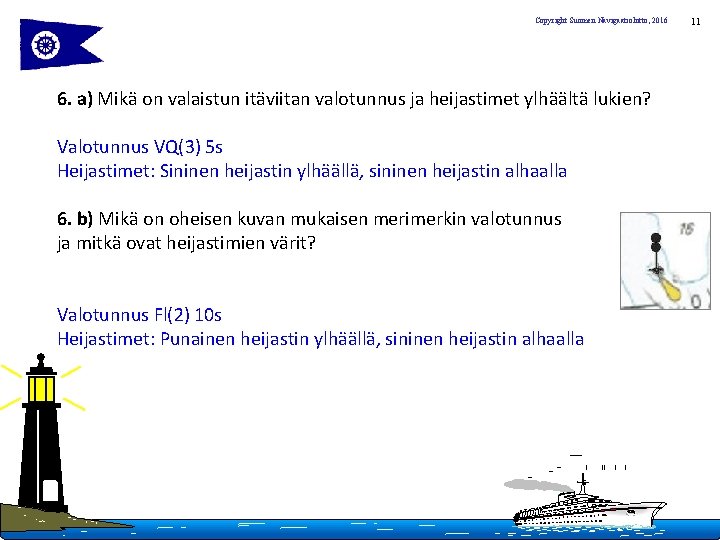

Copyright Suomen Navigaatioliitto, 2016 6. a) Mikä on valaistun itäviitan valotunnus ja heijastimet ylhäältä lukien? Valotunnus VQ(3) 5 s Heijastimet: Sininen heijastin ylhäällä, sininen heijastin alhaalla 6. b) Mikä on oheisen kuvan mukaisen merimerkin valotunnus ja mitkä ovat heijastimien värit? Valotunnus Fl(2) 10 s Heijastimet: Punainen heijastin ylhäällä, sininen heijastin alhaalla 11

Copyright Suomen Navigaatioliitto, 2016 7. a) Olet Lappörenistä pohjoiseen olevalla merialueella. Suunnit käsisuuntimakompassilla Viiran merimajakan ks 091° ja Norrbådanin tunnusmajakan ks 147°. Mikä on paikkasi? Viira: ks = eks = ms = er = ts = Norrbådan: 091° 0° 091° +7° 098° Paikka: Lat 63° 57, 6’N Lon 025° 40, 9’E ks = eks = ms = er = ts = 147° 0° 147° +7° 154° 12

Copyright Suomen Navigaatioliitto, 2016 ts 098° Lat 63° 57, 6’N Lon 025° 40, 9’E ts 1 54° 7. b) Tarvitseeko jotain ottaa huomioon paikanmäärityksessä? Paikanmääritys tapahtuu magneettisella häiriöalueella, joten tulos ei ole luotettava 13

Copyright Suomen Navigaatioliitto, 2016 8. Olet ankkurissa Laitakarin eteläpuolella, paikassa 63° 54, 8’N 025° 57, 6’E. Tarvitset polttoainetta, ja päätät ajaa Ölandissa olevaan vierassatamaan (63° 53, 3’N 025° 45, 3’E) tankkaamaan. Piirrä tekemäsi reittisuunnitelma tutkintokarttaan merkitsemällä ne linjat ja käännöspisteet sekä tarvittavat turvarajat joita käytät hyväksesi päästäksesi turvallisesti perille! Merkitse rastilla(x) ne vaarankohteet jotka navigoidessa on otettava huomioon. O O VQ(3) 5 s 14

Copyright Suomen Navigaatioliitto, 2016 9. a) Mikä on Kansainvälisten meriteiden sääntöjen tarkoitus? Yhteentörmäämisen estäminen merellä. Sääntöjen virallinen nimi on: ”Yleissopimus kansainvälisistä säännöistä yhteentörmäämisen ehkäisemiseksi merellä. ” 15

Copyright Suomen Navigaatioliitto, 2016 9. b) Kerro 4 kansainvälistä hätämerkkiä - Tykinlaukaus tai muu pamaus 1 minuutin väliajoin - Keskeytymätön ääni jollain äänimerkinantolaitteella - Yksitellen lyhyin väliajoin ammutut raketit tai pommit, jotka sinkoavat punaisia tähtiä - Millä tahansa viestitysmenetelmällä annettu merkkiryhmä • • • - - - • • • (SOS) Morsen järjestelmän mukaan - Radiopuhelimella annettu viesti, joka muodostuu puhutusta sanasta MAY DAY(MEDEE) - Hätämerkki N C Kansainvälisen viestityskirjan mukaan - Merkki, joka muodostaa nelikulmainen lippu ja sen ylä- tai alapuolella oleva pallo tai muu sen kaltainen esine - Tulen liekit aluksessa - Laskuvarjoraketti tai käsisoihtu, joka näyttää punaista valoa - Savumerkki, joka kehittää oranssin väristä savua - Sivuille ojennettujen käsivarsien verkkainen ja jatkuva nostaminen ja laskeminen - Digitaalisella selektiivikutsulla (DSC) annettu hälytys jne. 16

Copyright Suomen Navigaatioliitto, 2016 10. Merkitse rastilla onko väittämä oikein vai väärin Oikein a) Kulkuvaloja ei saa käyttää hyvällä näkyväisyydellä b) Valaistun erikoismerkin valon väri on valkoinen c) Yli 50 m pitkän, ankkurissa olevan konealuksen merkkikuvio on kaksi palloa d) Vesiliikennejuopumuksen raja huviveneilyssä on 1, 2 promillea Väärin 1 p 1 p 17
