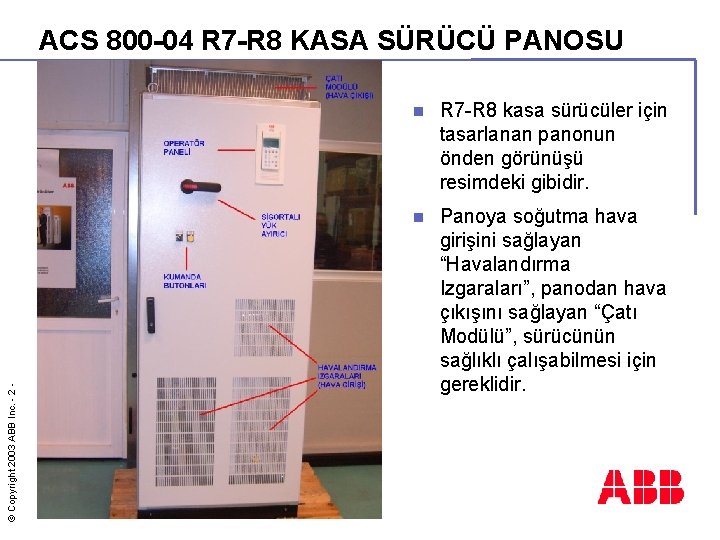

© Copyright 2003 ABB Inc. - 2 - ACS 800 -04 R 7 -R 8 KASA SÜRÜCÜ PANOSU n R 7 -R 8 kasa sürücüler için tasarlanan panonun önden görünüşü resimdeki gibidir. n Panoya soğutma hava girişini sağlayan “Havalandırma Izgaraları”, panodan hava çıkışını sağlayan “Çatı Modülü”, sürücünün sağlıklı çalışabilmesi için gereklidir.

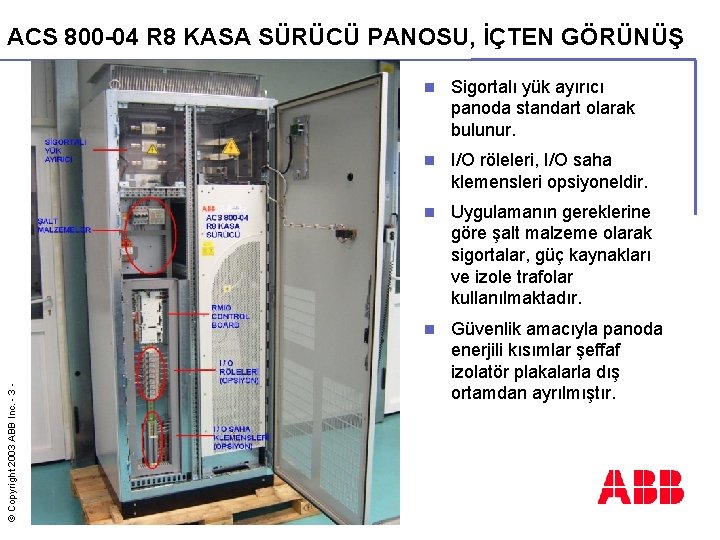

© Copyright 2003 ABB Inc. - 3 - ACS 800 -04 R 8 KASA SÜRÜCÜ PANOSU, İÇTEN GÖRÜNÜŞ n Sigortalı yük ayırıcı panoda standart olarak bulunur. n I/O röleleri, I/O saha klemensleri opsiyoneldir. n Uygulamanın gereklerine göre şalt malzeme olarak sigortalar, güç kaynakları ve izole trafolar kullanılmaktadır. n Güvenlik amacıyla panoda enerjili kısımlar şeffaf izolatör plakalarla dış ortamdan ayrılmıştır.

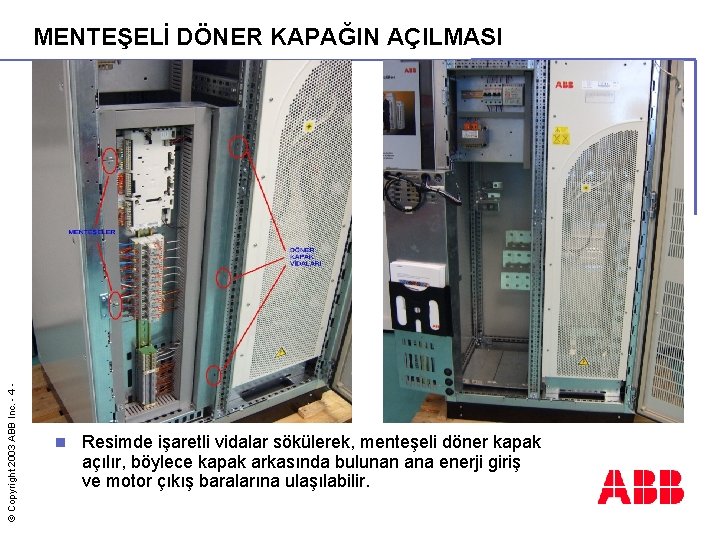

© Copyright 2003 ABB Inc. - 4 - MENTEŞELİ DÖNER KAPAĞIN AÇILMASI n Resimde işaretli vidalar sökülerek, menteşeli döner kapak açılır, böylece kapak arkasında bulunan ana enerji giriş ve motor çıkış baralarına ulaşılabilir.

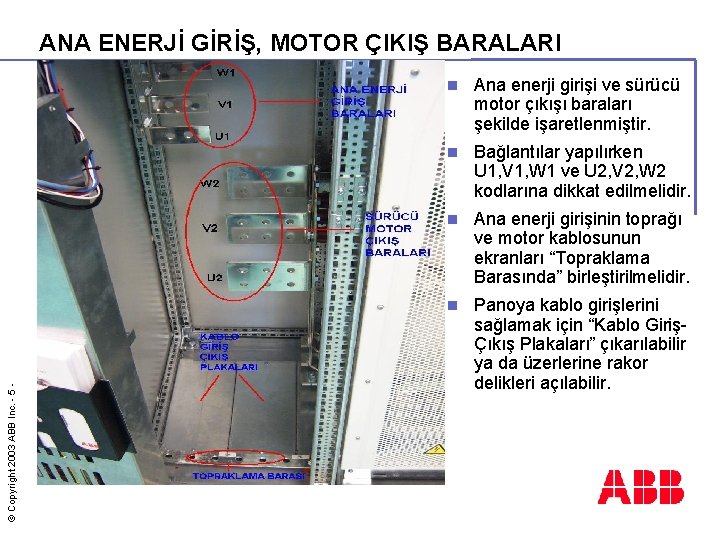

© Copyright 2003 ABB Inc. - 5 - ANA ENERJİ GİRİŞ, MOTOR ÇIKIŞ BARALARI n Ana enerji girişi ve sürücü motor çıkışı baraları şekilde işaretlenmiştir. n Bağlantılar yapılırken U 1, V 1, W 1 ve U 2, V 2, W 2 kodlarına dikkat edilmelidir. n Ana enerji girişinin toprağı ve motor kablosunun ekranları “Topraklama Barasında” birleştirilmelidir. n Panoya kablo girişlerini sağlamak için “Kablo GirişÇıkış Plakaları” çıkarılabilir ya da üzerlerine rakor delikleri açılabilir.

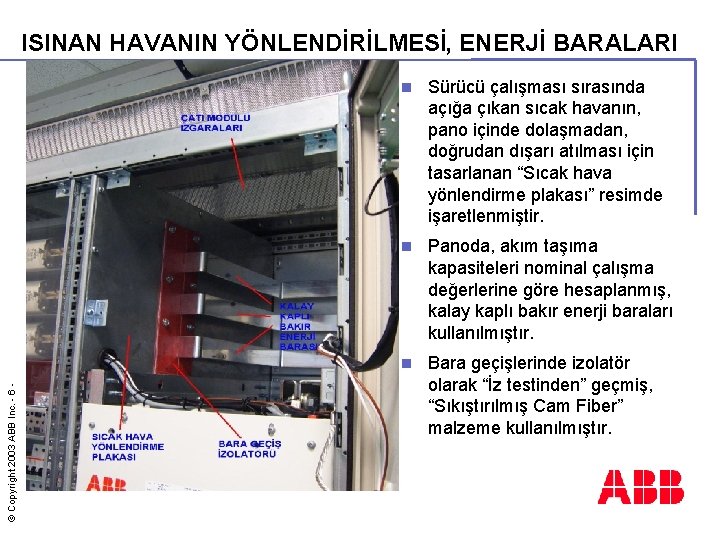

© Copyright 2003 ABB Inc. - 6 - ISINAN HAVANIN YÖNLENDİRİLMESİ, ENERJİ BARALARI n Sürücü çalışması sırasında açığa çıkan sıcak havanın, pano içinde dolaşmadan, doğrudan dışarı atılması için tasarlanan “Sıcak hava yönlendirme plakası” resimde işaretlenmiştir. n Panoda, akım taşıma kapasiteleri nominal çalışma değerlerine göre hesaplanmış, kalay kaplı bakır enerji baraları kullanılmıştır. n Bara geçişlerinde izolatör olarak “İz testinden” geçmiş, “Sıkıştırılmış Cam Fiber” malzeme kullanılmıştır.
