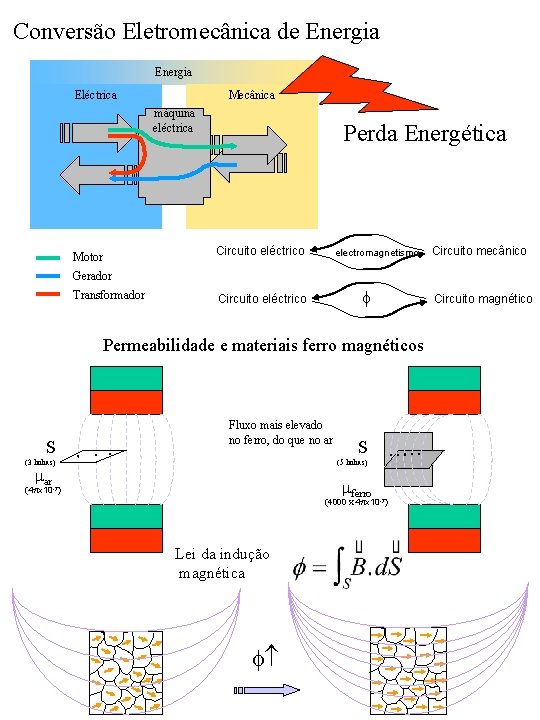

Conversão Eletromecânica de Energia Eléctrica Mecânica máquina eléctrica Perda Energética Circuito eléctrico Motor electromagnetismo Circuito mecânico Gerador Transformador Circuito eléctrico Permeabilidade e materiais ferro magnéticos S Fluxo mais elevado no ferro, do que no ar (3 linhas) S (5 linhas) mar mferro (4 px 10 -7) (4000 x 4 px 10 -7) Lei da indução magnética Circuito magnético

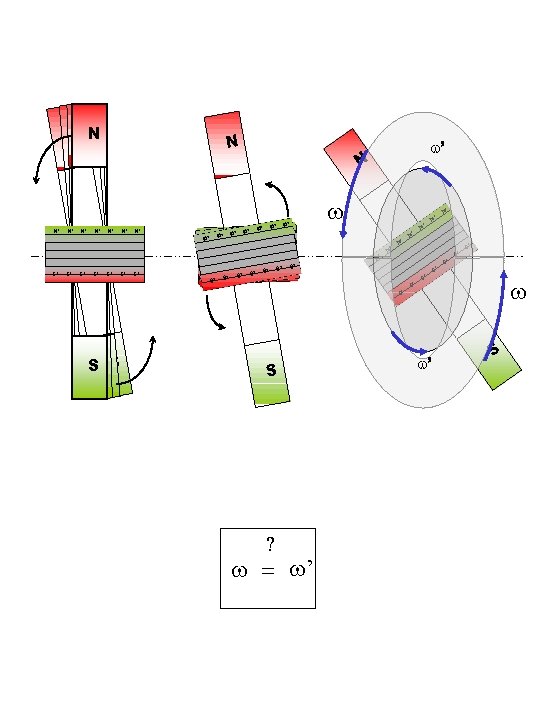

Formação do campo magnético pela corrente elétrica Lei Ampére I S N N I O Campo Magnético Girante Estator didático com enrolamento trifásico com as bobinas distribuídas especialmente 120 o

Htotal h. S h. T h. R Htotal Criação “física” do campo girante, com 3 enrolamentos no estator H Trocando a fase verde com a azul para mudar o sentido de rotação

Velocidade elétrica e mecânica em função de p 1 pólo N + 1 pólo S 1 par de pólos 1 conjunto de enrolamentos trifásico: O campo girante perfaz uma rotação de 360º, quando as correntes cumprem 1 ciclo (de frequência f) mec = ele 2 conjunto de enrolamentos trifásicos: O campo girante perfaz uma rotação de 180º quando as correntes cumprem 1 ciclo (de frequência f) mec = ele/2 [rpm]
