Controladores Lógicos Programáveis CLP Klockner Moeller PS 4 -201 -MM 1

Controladores Lógicos Programáveis CLP Klockner Moeller PS 4 -201 -MM 1

Visão geral do equipamento Fonte 24 Vcc Entradas digitais Módulo de memória Interfaces de

Visão geral do equipamento Fonte 24 Vcc Entradas digitais Módulo de memória Interfaces de Programação Saídas digitais

Descrição das partes • 1 – Fonte 24 Vcc protegida contra inversão de polaridade;

Descrição das partes • 1 – Fonte 24 Vcc protegida contra inversão de polaridade; • 2 – Contador de entrada (3 KHz); • 3 – Alarme de entrada (alternativa a I 0. 1); • 4 – 8 entradas 24 Vcc e nível cc para saídas; • 5 – Bornes de saída; • 6 – Leds de status das entradas digitais; • 7 – Leds de status das saídas digitais; • 8 – 06 saídas digitais 24 Vcc, 0, 5 A; • 9 – Interface K suconet; • 10 – Potenciômetros de setpoint; • 11 - Chave para barramento de resistores; • 12 - Interface para dispositivo de programação; • 13 – Módulo de memória; • 14 –Leds de status;

9 – Interface Suconet RS-485 • Esta interface possui isolação galvânica da CPU, e

9 – Interface Suconet RS-485 • Esta interface possui isolação galvânica da CPU, e permite operações em rede com outros CLP´s (master-slave) e com outros dispositivos (impressoras, sensores, atuadores, mostradores). • Através desta interface é possível a comunicação com o(s) dispositivo(s). • Para utiliza-la devem ser conhecidos os parâmetros necessários para comunicação como start bit, stop bit, paridade.

13 – Módulo de memória • Possui 32 kbyte memória RAM. Sendo 8 kbyte

13 – Módulo de memória • Possui 32 kbyte memória RAM. Sendo 8 kbyte de memória de dados, 24 kbyte de memória de programa, com possibilidade de 32 kbyte de expansão, até 56 kbyte. • 128 kbyte memória flash

Elementos do CLP Moeller 1 – Bateria; 2 – Botão de reset; 3 -

Elementos do CLP Moeller 1 – Bateria; 2 – Botão de reset; 3 - Conector para expansão externa; 4 – Chave seletora de modo de operação;

CLP Modular montado em trilho

CLP Modular montado em trilho

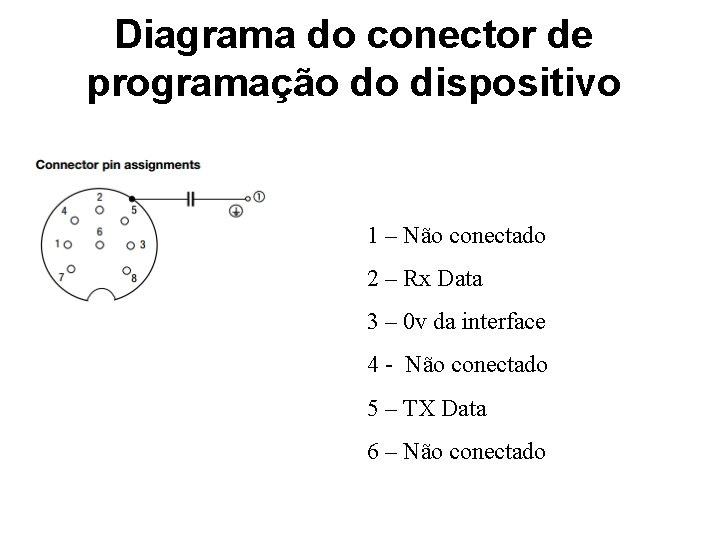

Diagrama do conector de programação do dispositivo 1 – Não conectado 2 – Rx

Diagrama do conector de programação do dispositivo 1 – Não conectado 2 – Rx Data 3 – 0 v da interface 4 - Não conectado 5 – TX Data 6 – Não conectado

Dispositivo de programação • Para programação do dispositivo um PC é interligado via cabo

Dispositivo de programação • Para programação do dispositivo um PC é interligado via cabo ao CLP, através de uma interface RS-232.

Mas afinal qual a diferença entre RS 232 e RS 485? • Existem conversores

Mas afinal qual a diferença entre RS 232 e RS 485? • Existem conversores de 232 para 485.

Conector interface Suconet k • • • 1 – RS-485 – Tx/Rx B; 2

Conector interface Suconet k • • • 1 – RS-485 – Tx/Rx B; 2 – atribuído internamente; 3 – atribuído internamente; 4 – RS 485 – Tx/Rx A; 5 – atribuído internamente;

Configuração em rede • É possível configurar o CLP em rede, sendo um CLP

Configuração em rede • É possível configurar o CLP em rede, sendo um CLP mestre e as outras estações como escravo.

Possibilidades de operação Estações 1 a 8, 0=master; Módulos 0 a 6;

Possibilidades de operação Estações 1 a 8, 0=master; Módulos 0 a 6;

Configuração no Lab. D 106 • Operação local – stand alone; • Topologia: •

Configuração no Lab. D 106 • Operação local – stand alone; • Topologia: • Controle-exp/entradas-exp/saídas;

Iniciando o Sucosoft S 40

Iniciando o Sucosoft S 40

Configurando a topologia

Configurando a topologia

Configurando a topologia

Configurando a topologia

Iniciando um programa

Iniciando um programa

Iniciando nome, tipo e endereço

Iniciando nome, tipo e endereço

Endereçamento

Endereçamento

Transferindo o programa ao CLP

Transferindo o programa ao CLP
