Controladores de Acceso Barreras Vehiculares Torniquete Caractersticas Funciones

Controladores de Acceso Barreras Vehiculares Torniquete

Características Funciones Instalación (Práctica) Configuración Aplicaciones Comparar ¿Qué cotizar?

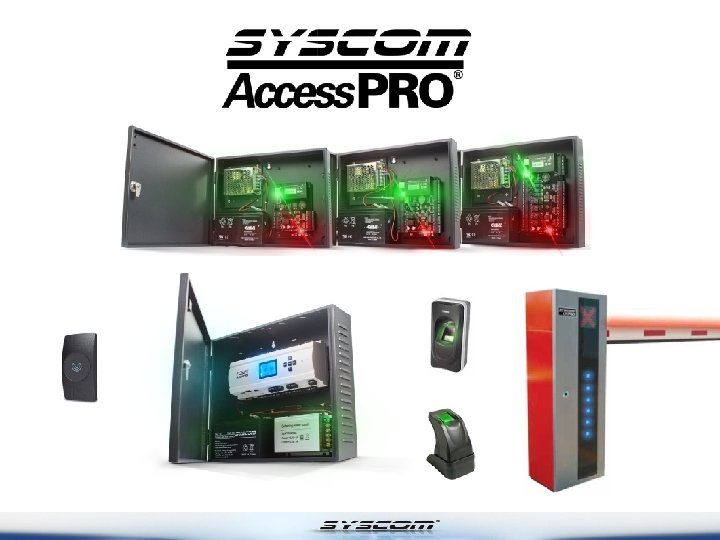

SYSCA 2 R 1 D / SYSCA 2 R 2 D / SYSCA 4 R 4 D CARACTERÍSTICAS ü 30 Mil Usuarios. ü 100 Mil Eventos (Expandible). ü TCP/IP y RS 485 integrado. ü Fuente de 3 Amperes con cargador. ü Protección Inversa y Sobre Voltaje. ü Slot para Memoria SD. ü Entradas y Salidas de Alarma Configurables. ü Energía directa en los relevadores.

SYSCA 2 R 1 D / SYSCA 2 R 2 D / SYSCA 4 R 4 D FUNCIONES üMonitoreo en Tiempo Real. ü Grupos de Acceso. ü Anti Passback. ü Esclusamiento. ü Verificación Multi-Usuario. ü Plataforma Web ü Compatible con i. Phone, i. Pad y Mac. (Cliente-Servidor) ü Envío de Notificaciones por Email. ü Compatibilidad con DVR’s

Lectoras Compatibles

Tarjetas Compatibles

SYSCA 2 R 1 D Una sola puerta - Lectora de entrada y lectora de salida. - Lectora de entrada y botón de salida. Una Barrera Vehicular - Lectora de entrada y lectora de salida. - Lectora de entrada y lazo magnético de salida

SYSCA 2 R 2 D Dos puertas Cada puerta con: - Lectora de entrada y lectora de salida. - Lectora de entrada y botón de salida. Puerta 1 Dos Barreras Cada barrera con: Vehiculares - Lectora de entrada y lectora de salida - Lectora de entrada y lazo magnético de salida Barrera de Entrada Puerta 2 Barrera de Salida

SYSCA 4 R 4 D Cuatro puertas Cada puerta con: - Lectora de entrada y botón de salida. Puerta 1 Cuatro Barreras Vehiculares Cada barrera con: - Un lector de entrada o un lector de salida. - Lectora de entrada y lazo magnético de salida Puerta 3 Barreras de Entrada Puerta 2 Puerta 4 Barreras de Salida

Conexiones Ethernet Dip Switch RS 485 Relevadores Auxiliares Chapa 1 Chapa 2 Relevadores Energizados Alimentación Memoria SD / SDHC Entradas de Alarma RS 485 Extendido Botón de Salida Puerta 1 Lector 1 Puerta 1 Lector 2 Botón de Salida Puerta 2 Lector 1 Puerta 2 Lector 2

Relevadores Energizados 12 VCD 1 2 1 1. Puentear la fuente a LOCK. 2. Mover los jumpers.

Slot de Memoria SD / SDHC Para expansión de memoria de eventos Slot de Memoria SD / SDHC ü 1 GB de Memoria puede respaldar hasta 70 millones de registros. ü El respaldo se realiza de manera automática a las 3: 00 AM todos los días. • • Cada Evento = 16 bits = 2 bytes Un acceso sada segundo = 2. 44 años / 1 Gb

Formas de Conexión TCP/IP Switch RS 485 (Requiere Convertidor 485 C) 485 C

Software de Administración Access v 5. 0 / 5. 2

Software de Administración Access 5. 0 / 5. 2

Agregar Controladores 1. Device > Search Access Control Panels ü Búsqueda por MAC Address. ü Permite modificar la dirección IP.

Niveles de Acceso (Access Level) Combinación de un Horario con uno o más lectores. Nivel de Acceso Horario (Time Zone) Lector (Reader) Nivel de Acceso = Horario + Uno o más Lectores Ejemplo: Siempre = Horario de 24 hrs + Todos Lectores

Agregar Usuarios 1. Crear un Nivel de Acceso (Access Level) Combinación de un Horario con uno o varios lectores. Access Control > Access Levels > Add 2. Agregar Información de Usuarios ID, Datos personales, Departamento y Nivel de Acceso. * Personnel> Add 3. Agregar y Asignar Tarjetas Personnel> Issue Card > Batch Issue Card

Configuración de Puerta Access Control > Door Configuration > Door Management > R. O. Edit • Número de Puerta • Nombre de Puerta • Horario de Actividad • Horario de Apertura Auto. • Tiempo de Apertura de la Puerta • Intervalo de Lectura • Tipo de Sensor de Puerta • Tipo de Verificación • Formato Wiegand de Tarjeta • Habilitar / Desabilitar REX • Password de Amago • Password de Emergencia

Configuración de Puerta Access Control > Door Configuration > Door Management > R. O. Edit • Copiar a las puertas del panel. • Copiar a las puertas de todos los paneles. • Nombre por lectora • Asociación de video.

Esclusamiento (Interlock) Access Control > Door Configuration > Interlock Settings > Add Opciones: (Según el Modelo del Controlador) Esclusar puertas 1 y 2 Esclusar puertas 1 , 2 y 3 Esclusar puertas 1 , 2 , 3 y 4

Antipassback Access Control > Door Configuration > Anti-Passback Settings > Add Anti-Passback : Mecanismo de seguridad que limita la entrada a un área por segunda ocasión sin haber registrado una salida previamente y viceversa.

Vínculos (Links) Access Control > Door Configuration > Linkage Settings > Add Vínculo : A cierta Acción una Reacción. Se configura por Lector. Acción Reacción

Verificación Multi-Usuario Access Control > Door Configuration > Multi-Card Opening Personnel Group Permite verificar hasta 5 usuarios para la apertura. 1. Crear grupo multi-usuario y agregar usuarios. 2. Asignar el grupo multi-usuario a puerta.

Monitoreo en Tiempo Real Access Control > Real Time Monitoring Monitoreo de TODOS los eventos en tiempo real. (Accesos, Alarmas, Vínculos, Salida por Botón, Etc. )

Crear Reportes de Accesos Access Control > Reports Filtro por Fecha, Hora, Tarjeta, Puerta, Evento, Controlador, Usuario, Etc.

Crear Reportes de Accesos Access Control > Reports Es posible exportar a: PDF (Archivo de Acrobat Reader) TXT (Archivo de Texto) XLS (Archivo de Excel) CSV(Valores Separados por Comas)

Respaldando la Base de Datos Abrir Access 5. 0 Services Controller System > Database Management > Backup Database > Backup Now El archivo con extensión SQL queda guardado en la Carpeta de Backup Configurada en la Instalación

Restableciendo la Base de Datos Abrir ZKAccess 4. 5 Services Controller Dar click derecho en el ícono, click en Restore Database y luego la ruta del archivo.

Solución de Problemas

Regresar Parámetros de Comunicación a Valores de Fábrica Conector RJ 45 Ethernet Subir y Bajar 3 veces Switch 7 en menos de 10 Segs. ü El controlador debe estar encendido

Tecnología de Proximidad Transferencia de corriente por bobinas. Frecuencias ( 125 KHZ, 13. 56 MHZ ) Modulación

Protocolo Wiegand Protocolo de comunicación entre tarjetas – lectoras – controlador de acceso John R. Wiegand Se compone de 3 hilos: Data 0, Data 1 y GND. Formato ( 26 bit estándar ) 1 er Bit de Paridad Código de Sitio (8 bits) 2 do Bit de Paridad No. de tarjeta (16 bits) 0 – 255 Código de sitio 1 – 65535 Número de tarjeta.

Protocolo Wiegand Configuración de Paridad Primeros 13 bits (12 datos + 1 paridad) Últimos 13 bits (12 datos + 1 paridad) Ejemplo de 37 bits 1 er bit de paridad 2 do bit de paridad Código de sitio No. de Tarjeta

Práctica Conexiones Conector RJ 45 Ethernet N. A. BEEP G. LED WD 1 WD 0 12 V+ COM (12 V -) NC (12 V + ) Puente

Relevadores Energizados 12 VCD 1 2 1 1. Puentear la fuente a LOCK. 2. Mover los jumpers.

ACCESSPRO 2 / ACCESSPRO 4 CARACTERÍSTICAS ü 30 Mil Usuarios. ü 100 Mil Eventos (Expandible). ü TCP/IP y RS 485 integrado. ü Fuente de 5 Amperes con cargador. ü Protección Inversa y Sobre Voltaje. ü Slot para Memoria SD. ü Entradas y Salidas de Alarma Configurables (Más Salidas). ü Energía directa en los relevadores. ü Compatibilidad con lectores ZK 4000 y F 12

ACCESSPRO 2 / ACCESSPRO 4 FUNCIONES üMonitoreo en Tiempo Real. ü Grupos de Acceso. ü Anti Passback. ü Esclusamiento. ü Verificación Multi-Usuario. ü Plataforma Web ü Compatible con i. Phone, i. Pad y Mac. (Cliente-Servidor) ü Envío de Notificaciones por Email. ü Compatibilidad con DVR’s

VENTAJAS ACCESSPRO 2 / ACCESSPRO 4 ü Integración total de biometría Las huellas se guardan en la memoria del controlador. Trabaja mediante lector ZK 4000 y F 12. üFuente de 5 A Capaz de alimentar mayor número de dispositivos o chapas de mayor fuerza de sujeción. ü Mayor cantidad de salidas de alarma. Ampliar las aplicaciones posibles. ü Pantalla de 3”. Muestra información general del panel y configuración básica.

ACCESSPRO 2 Dos puertas Cada puerta con: - 1 Lectora Wiegand y botón de salida. - 2 Lectoras F 12. Puerta 1 Dos Barreras Cada barrera con: Vehiculares - Lectora de entrada y lectora de salida - Lectora de entrada y lazo magnético de salida Barrera de Entrada Puerta 2 Barrera de Salida

ACCESSPRO 4 Cuatro puertas Cada puerta con: -Lector Wiegand y botón de salida. - Lector F 12 de entrada y salida. Puerta 1 Cuatro Barreras Vehiculares Cada barrera con: - Un lector de entrada o un lector de salida. - Lectora de entrada y lazo magnético de salida Puerta 3 Barreras de Entrada Puerta 2 Puerta 4 Barreras de Salida

LECTOR ZK 4000 CARACTERÍSTICAS ü Fabricado con plástico ABS de alta resistencia, ü Conexión USB. ü Utilizado para enrollar huellas para aplicación controladores Access. PRO 2/4 y biométricos*. ü Facilita el enrolamiento de huellas de usuarios. üSDK disponible para desarrollo de aplicaciones especiales.

LECTOR F 12 CARACTERÍSTICAS ü Fabricado con plástico ABS de alta resistencia. üÍndice de protección IP 65 (Exterior). üComunicación RS 485. üLector de Huella y Lector de Proximidad. üMuy bajo consumo de corriente eléctrica. ü Direccionable por DIP Switch. ü Fácil instalación y administración.

LECTOR F 12 Resistencia de fin de línea. Direccionamiento Binario Terminales

LECTOR F 12 Direccionamiento binario ID Función 1 Puerta 1 – Entrada 2 Puerta 1 – Salida 3 Puerta 2 – Entrada 4 Puerta 2 – Salida 5 Puerta 3 – Entrada 6 Puerta 3 – Salida 7 Puerta 4 – Entrada 8 Puerta 4 – Salida

LECTOR F 12 Conexión RS 485

RS 485+ GND 12 V+ LECTOR F 12 Conexión RS 485

RS 485+ GND 12 V+ LECTOR F 12 Conexión RS 485

CHAPA Y BOTÓN N. A. COM (-) NC (+) IN 1 OUT 1

Integración de Video Compatible con: üDS 7200 ST, DS 7200 SN, EPCOM EV, DS 8100 HCIST üCámaras IP Access. PRO ü Captura el video del acceso o evento. üGraba en DVR o servidor. üMuestra video en tiempo real. ü Licencia por canal ACCESSPRO 1 CH ü Soporta 2 cámaras por puerta.

Generar e Ingresar licencia para Integración Access. PRO y Hikvision 1. Abrir el software Services Controller en Inicio > Todos los programas > ZKAccess 5. 2 Security System 2. Al lado del reloj de Windows damos click en el ícono de Services Controllers y luego en Authorization. 3. En la ventana de Authorization copiamos el código UPK y lo enviamos por correo al Ejecutivo o Ingeniero de SYSCOM para generar la licencia. 4. El Ejecutivo o Ingeniero de SYSCOM le enviará un archivo con extensión. dat el cual seleccionamos con el botón de browse, después click en el botón Register. Al finalizar, reiniciar el servicio.

Integración de Video Configuración en 4 pasos: üConfigurar ruta de grabación de videos. ü Dar de alta DVR o cámara IP. üAsociar cámara con puerta. üCrear vínculo de video por evento.

Muchas Gracias por su Asistencia
