Controlador Programável µDX 200

Controlador Programável µDX 200 Características Gerais 311 instruções, incluindo lógica aritmética inteira e ponto flutuante. Mais de 1000 blocos de programação. Mais de 300 variáveis de 16 bits. Mais de 2000 nodos. Ciclo de execução do programa aplicativo abaixo de 1 ms. 8 entradas analógicas, que podem ser usadas como entradas digitais. 6 saídas analógicas, que podem ser usadas como saídas digitais. 2 entradas de contagem rápida (até 10 KHz). Até 512 I/Os via módulos de Expansão de Entradas/Saídas (µDX 210). Relógio e calendário de tempo real (com previsão de ano bissexto). Dimensões reduzidas: 115 x 86 x 30 mm. Protegido contra transientes elétricos. Acondicionado em gabinete metálico, muito resistente. Bateria interna: pilha CR 2032 com durabilidade de 5 anos. Temperatura de operação: 0°C até 55°C. Rede DXNET para 1500 metros. Rede I 2 C para 1000 metros. Comunicação serial de 300 a 115200 bps (porta RS 232 C completa). Cartão MMC para registro de dados (cartão de 64 M até 2 G).

Controlador Programável µDX 200 +10 V REF E 1 a E 8 C E 9 e E 10 S 1 a S 6 C DXNET +V N Saída de 10 V de referência para circuitos externos. Entradas analógicas (0 -2, 5 V, 0 -10 V, 0 -20 m. A). Comum (GND) para entradas e +10 V REF. Entradas digitais rápidas. Saídas analógicas (PWM, 0 -10 V, 0 -20 m. A). Comum (GND) para saídas analógicas. Conexão A e B para RS 485 (rede DXNET). Entrada de alimentação elétrica positiva (+24 V). Entrada de neutro (GND) da alimentação elétrica. Aterramento.

Controlador Programável µDX 200 Entradas Analógicas (E 1 a E 8) Escala de 0 -2, 5 V Resolução = 610, 5µV (12 bits) Resistência de entrada = 400 KΩ Precisão melhor que 0, 15% do fundo de escala Máxima Tensão de entrada = 30 V Escala de 0 -10 V Resolução = 2, 442 m. V (12 bits) Resistência de entrada = 10 KΩ Precisão melhor que 0, 15% do fundo de escala Máxima Tensão de entrada = 30 V Escala de 0 -20 m. A Resolução = 4, 884µA (12 bits) Resistência de entrada = 125Ω Precisão melhor que 0, 15% do fundo de escala Máxima Corrente de entrada = 30 m. A

Controlador Programável µDX 200 Saídas Analógicas (S 1 a S 6) Escala de 0 -10 V Resolução = 2, 442 m. V (12 bits) Corrente máxima de saída = 10 m. A Precisão melhor que 0, 15% do fundo de escala Escala de 0 -20 m. A Resolução = 4, 884µA (12 bits) Resistência de carga ≤ 500Ω Precisão melhor que 0, 3% do fundo de escala Escala de saída PWM Resolução = 125 ns (12 bits) Corrente máxima de saída = 10 m. A Precisão melhor que 100 ppm

Controlador Programável µDX 200 Referência de Tensão (+10 V REF) Tensão nominal = 10 V ± 5% Estabilidade térmica típica = 100 ppm/°C Corrente de saída máxima = 10 m. A Entradas Digitais Rápidas (E 9 e E 10) Freqüência Máxima = 10 KHz Resistência de Entrada = 10 KΩ Mínima Tensão de entrada = 3 V Máxima Tensão de entrada = 30 V Contagem simples em 16 bits e contagem em quadratura 32 bits.

Expansão de Entradas/Saídas µDX 210 Características Gerais 8 entradas digitais, com previsão para alta e baixa tensão DC ou AC. 8 saídas digitais a relé eletromecânico (opcionalmente saídas CMOS). Saídas protegidas por fusível interno de 5 A. Até 32 módulos µDX 210 por controlador µDX 200, perfazendo 512 I/Os. Dimensões reduzidas: 115 x 86 x 30 mm. Protegido contra transientes elétricos. Acondicionado em gabinete metálico, muito resistente. Temperatura de operação: 0°C até 55°C. Comunicação via cabo paralelo de até 2 metros (alta velocidade).

Expansão de Entradas/Saídas µDX 210 E 1 à E 8 C 12 C 34 C 56 C 78 Entradas digitais E 1 à E 8. Comum das entradas E 1 e E 2. Comum das entradas E 3 e E 4. Comum das entradas E 5 e E 6. Comum das entradas E 7 e E 8. S 1 à S 8 C 12 C 34 C 56 C 78 Saídas digitais S 1 à S 8. Comum para saídas S 1 e S 2. Comum para saídas S 3 e S 4. Comum para saídas S 5 e S 6. Comum para saídas S 7 e S 8.

Expansão de Entradas/Saídas µDX 210 Entradas Digitais (E 1 a E 8) Escala de baixa tensão Tensão DC: 4 a 40 Vdc Tensão AC: 3 a 30 Vac Resistência de entrada = 2, 2 KΩ Escala de alta tensão Tensão DC: 40 a 300 Vdc Tensão AC: 30 a 230 Vac Resistência de entrada = 41 KΩ Saídas Digitais (S 1 a S 8) Tensão DC: 30 Vdc @ 2 A Tensão AC: 250 Vac @ 2 A Fusível interno de 5 A.

Controlador µDX 200 e Expansões µDX 210 Montagem de µDX 200 com 5 Expansões µDX 210 Área ocupada: 185 mm x 86 mm (159 cm 2). 40 entradas digitais, 40 saídas digitais. 8 entradas analógicas. 6 saídas analógicas. 2 entradas de contagem rápida.

Expansão de Saídas µDX 212 Características Gerais 8 saídas digitais a relé eletromecânico para alta potência (2200 W@220 V). Saídas protegidas por fusível interno de 10 A, com fusível reserva. Até 8 módulos µDX 212 por controlador µDX 200, perfazendo 64 saídas. Dimensões reduzidas: 175 x 85 x 30 mm. Protegido contra transientes elétricos. Acondicionado em gabinete metálico, muito resistente. Temperatura de operação: 0°C até 55°C. Comunicação via rede I 2 C.

Expansão de Saídas µDX 212 S 1 à S 8 +V N Saídas digitais S 1 à S 8. Entrada de alimentação elétrica positiva (+24 V). Entrada de neutro (GND) da alimentação elétrica. Aterramento.

Keypad e Controle Remoto Características Gerais Keypad com 8 teclas e 8 indicadores luminosos (leds). Led para indicar varredura pela rede I 2 C. Sensor infravermelho para controle remoto, com alcance de 10 metros. Permite conexão de até 8 Keypads, perfazendo 64 teclas. Controle remoto com 37 teclas. Alimentação: derivada do controlador µDX 200 via rede I 2 C. Temperatura de operação: 0°C até 55°C. Comunicação via rede I 2 C.

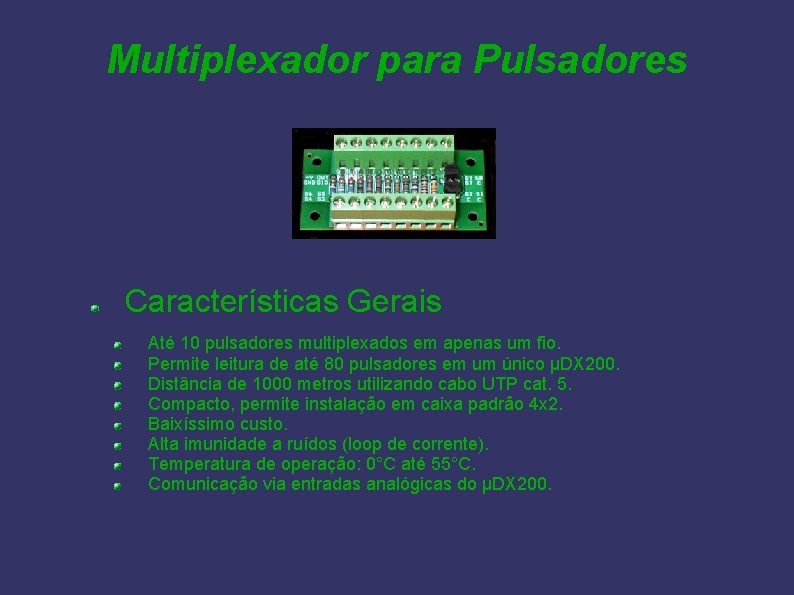

Multiplexador para Pulsadores Características Gerais Até 10 pulsadores multiplexados em apenas um fio. Permite leitura de até 80 pulsadores em um único µDX 200. Distância de 1000 metros utilizando cabo UTP cat. 5. Compacto, permite instalação em caixa padrão 4 x 2. Baixíssimo custo. Alta imunidade a ruídos (loop de corrente). Temperatura de operação: 0°C até 55°C. Comunicação via entradas analógicas do µDX 200.

Dimmer e Sensor de Zero Características Gerais Acionamento via saída analógica do µDX 200 (PWM). Resolução temporal de 1µs, resultando 8300 passos em 60 Hz. Até 6 canais de dimmer em um único µDX 200. Potência: 1200 W @ 127 Vac ou 2200 W @ 220 Vac. Possibilidade de até 8 módulos em paralelo (17600 W @ 220 Vac). Controle via apenas 1 fio, extensível até 1000 m. Filtro de rede interno, de forma a minimizar ruídos na rede elétrica. Arrefecimento via ventilador interno com velocidade variável. Temperatura de operação: 0°C até 55°C. Cada sensor de zero pode comandar até 8 controladores µDX 200.

Sensores de Temperatura e Umidade Sensor de Temperatura Resolução: 0, 0625°C. Faixa: -55°C a 125°C. Precisão: +/- 2°C. Até 8 sensores de temperatura conectados a um único µDX 200. Dimensões: 52 x 40 x 33 mm. Conexão via rede I 2 C (até 1000 metros).

Sensores de Temperatura e Umidade Sensor de Temperatura Resolução: 0, 0625°C. Faixa: -55°C a 125°C. Precisão: +/- 2°C. Até 8 sensores de temperatura conectados a um único µDX 200. Dimensões: 52 x 40 x 33 mm. Conexão via rede DXNET (até 1000 metros). Sensor de Umidade Resolução: 0, 5% UR. Faixa: 10% a 90% UR. Precisão: +/- 5% UR. Resistente a condensação de umidade. Até 8 sensores de umidade conectados a um único µDX 200. Dimensões: 52 x 40 x 33 mm. Conexão via rede I 2 C (até 1000 metros).

Amplificador para Célula de Carga Características Gerais Amplificador com ganho estável de 100, permitindo escala de 0 -2, 5 V. Circuito possui fonte de alimentação estabilizada para célula de carga. Conexão direta da célula de carga. Possibilita conexão até 1000 m distante do µDX 200. Alimentação elétrica: 15 a 30 Vdc.

Cartão MMC para µDX 200 Características Gerais Cartão MMC com capacidade de 128 MBytes. Escrita de dados em padrão CSV, compatível com planilhas como Excel.

Editor PG (Programador Gráfico)

Editor PG (Programador Gráfico) Famílias de Blocos Aritmética Inteira Aritmética Long. Int Aritmética Word Aritmética Real Comparação Combinacional Temporização Geral Entrada/Saída MMC I 2 C Tabela DXNET RS 232

Editor PG (Programador Gráfico) Famílias de Blocos Aritmética Inteira Aritmética Long. Int Aritmética Word Aritmética Real Comparação Combinacional Temporização Geral Entrada/Saída MMC I 2 C Tabela DXNET RS 232

Editor PG (Programador Gráfico) Exemplo de programa para emular protocolo Mod. Bus RTU Mensagem µDX 200 > Dispositivo Endereço 01 h Comando End. (MSB)(LSB) Bits (MSB)(LSB) CRC(MSB)(LSB) 01 h 00 h 00 h 15 h CRC Mensagem Dispositivo > µDX 200 Endereço 01 h Comando Núm. de bytes Dados 01 h 03 h Dado CRC(MSB)(LSB) CRC

Editor PG (Programador Gráfico) Exemplo de programa para emular protocolo Mod. Bus RTU Mensagem µDX 200 > Dispositivo Endereço 01 h Comando End. (MSB)(LSB) Bits (MSB)(LSB) CRC(MSB)(LSB) 01 h 00 h 00 h 15 h CRC Mensagem Dispositivo > µDX 200 Endereço 01 h Comando Núm. de bytes Dados 01 h 03 h Dado CRC(MSB)(LSB) CRC

Editor PG (Programador Gráfico) Exemplo de programa para emular protocolo Mod. Bus RTU Mensagem µDX 200 > Dispositivo Endereço 01 h Comando End. (MSB)(LSB) Bits (MSB)(LSB) CRC(MSB)(LSB) 01 h 00 h 00 h 15 h CRC Mensagem Dispositivo > µDX 200 Endereço 01 h Comando Núm. de bytes Dados 01 h 03 h Dado CRC(MSB)(LSB) CRC

Compilador PG (Programador Gráfico) Compilação do programa aplicativo. Transmissão de programa via serial. Monitoramento de variáveis e nodos. Acionamento de entradas e saídas. Leitura de status do CLP. Acerto do relógio de tempo real. Configuração do hardware do CLP. Formatação de cartão MMC.

Supervisório Elipse Scada

Desenvolvimentos Futuros Interface Homem/Máquina para µDX 200. Comunicação com CLP via rede Ethernet e via Modem. Integração de Editor e Compilador PG em programa único. Macrocélulas. Traçado de gráficos no PG. µDX 213 (Entradas digitais via rede I 2 C). µDX 214 (Entradas digitais via conector de expansão do µDX 200). Saída IR para acionamento de equipamentos. Versões de Keypad para diversos espelhos comerciais.
