Control System Data Analysis Future Vision Author: Axel Voitier CERN EN-ICE
![Control Systems Monitoring Control problem is solved Our toolbox Industrial tools Control Systems § Monitoring & Control problem is solved § Our toolbox: Industrial tools](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-2.jpg)
Control Systems § Monitoring & Control problem is solved § Our toolbox: Industrial tools + In-house Frameworks Openlab Workshop – 20 November 2013 2
![Control Systems Monitoring Control problem is solved Our toolbox Industrial tools Control Systems § Monitoring & Control problem is solved Our toolbox: Industrial tools +](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-3.jpg)
Control Systems § Monitoring & Control problem is solved Our toolbox: Industrial tools + In-house Frameworks § Architecture § MOON (Monitoring) Supervision layer TN DIM/CMW Process layer PLCs OPC High Voltage Fieldbus Field layer Sensors & Actuators Openlab Workshop – 20 November 2013 3
![Control Systems Monitoring Control problem is solved Our toolbox Industrial tools Control Systems § Monitoring & Control problem is solved Our toolbox: Industrial tools +](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-4.jpg)

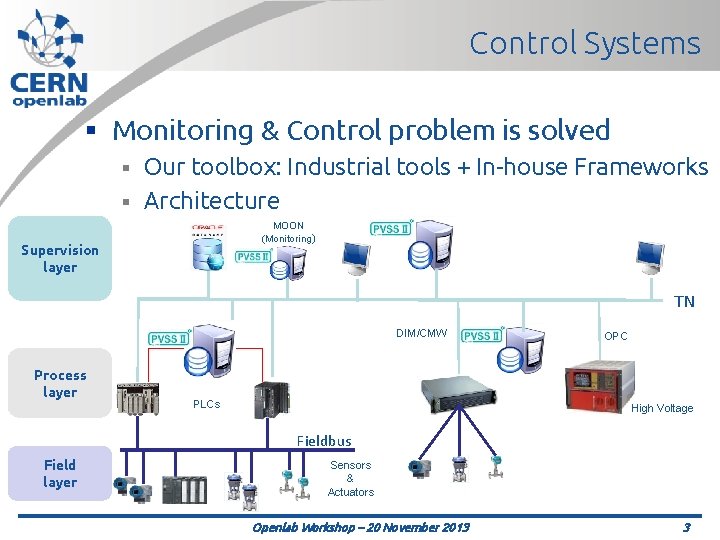

Control Systems § Monitoring & Control problem is solved Our toolbox: Industrial tools + In-house frameworks § Architecture § Five major installations § Application Win. CC OA Systems Parameters (Million) ALICE 100 3 ATLAS 130 12 CMS 90 10 LHCb 160 10 Accelerator Complex 120 10 § Tons of data acquired & stored § Although, not much processing yet Openlab Workshop – 20 November 2013 4
![Approach Difficult to impose a data analysis tool Many equipment groups Cryo Approach • Difficult to impose a data analysis tool • Many equipment groups (Cryo,](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-5.jpg)
Approach • Difficult to impose a data analysis tool • Many equipment groups (Cryo, Gas, Vacuum, Machine Protection, etc. ) • Need for a flexible framework • That takes care of common problems • To offer analysis as a service to our users Openlab Workshop – 20 November 2013 5
![Integrated with our control systems Data Analysis Framework Supervision layer Process layer MOON Monitoring Integrated with our control systems Data Analysis. Framework Supervision layer Process layer MOON (Monitoring)](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-6.jpg)

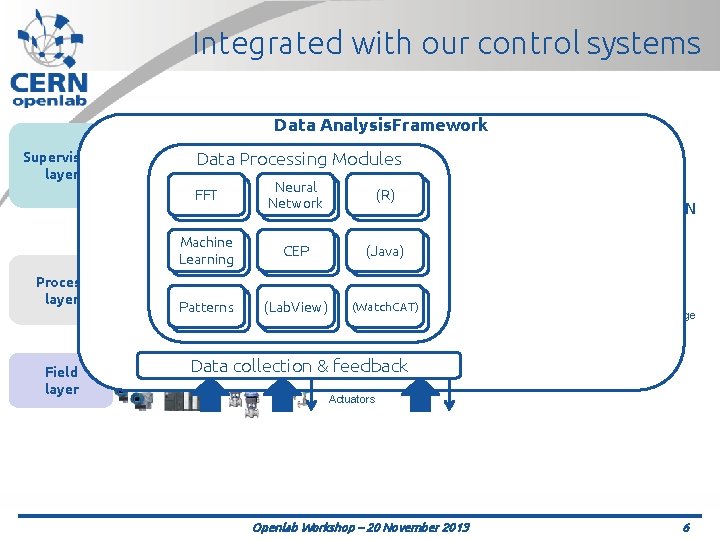

Integrated with our control systems Data Analysis. Framework Supervision layer Process layer MOON (Monitoring) Data Processing Modules FFT Neural Network (R) Machine Learning CEP (Java) Patterns PLCs (Lab. View) (Watch. CAT) TN DIM/CMW OPC High Voltage Fieldbus Field layer Data collection & Sensors feedback & Actuators Openlab Workshop – 20 November 2013 6
![Scalable Data Analysis Framework Data Processing Modules FFT Neural Network R Machine Learning CEP Scalable Data Analysis. Framework Data Processing Modules FFT Neural Network (R) Machine Learning CEP](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-7.jpg)

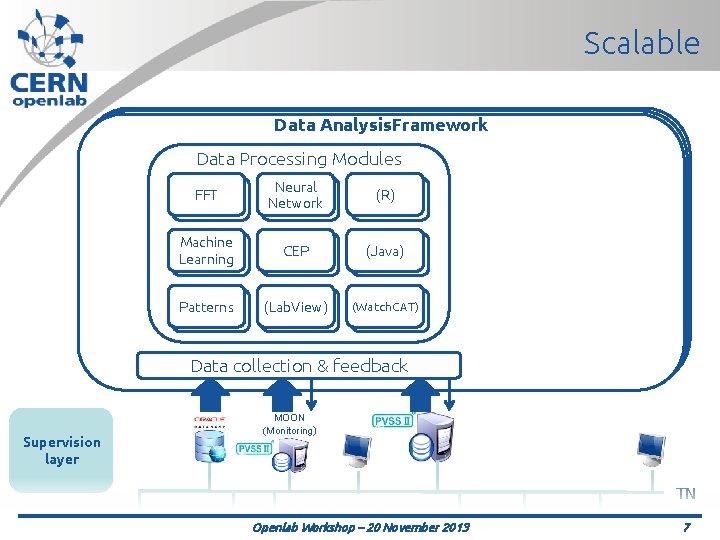

Scalable Data Analysis. Framework Data Processing Modules FFT Neural Network (R) Machine Learning CEP (Java) Patterns (Lab. View) (Watch. CAT) Data collection & feedback Supervision layer MOON (Monitoring) TN DIM/CMW Openlab Workshop – 20 November 2013 OPC 7
![Reliable Data Analysis Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Reliable Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-8.jpg)

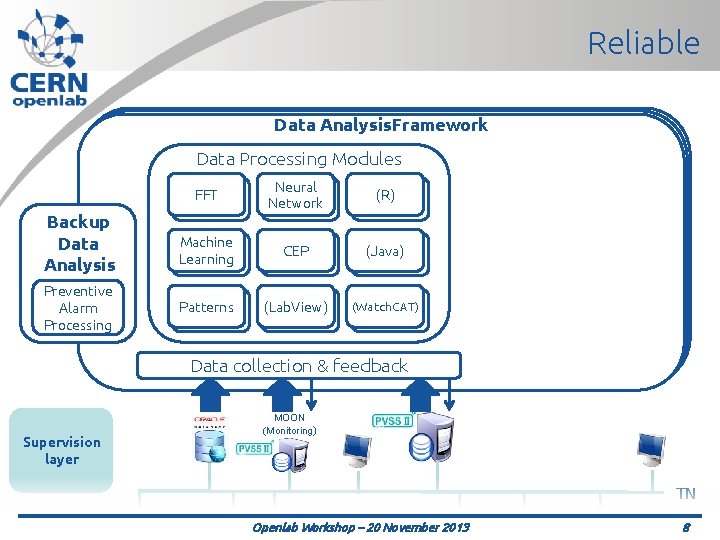

Reliable Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Neural Network (R) Machine Learning CEP (Java) Patterns (Lab. View) (Watch. CAT) Data collection & feedback Supervision layer MOON (Monitoring) TN DIM/CMW Openlab Workshop – 20 November 2013 OPC 8
![Visualisation Data Analysis Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Visualisation Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-9.jpg)

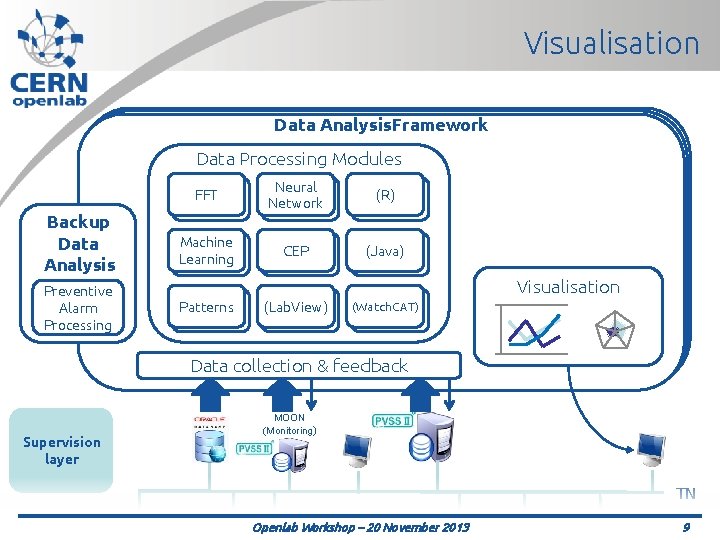

Visualisation Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Neural Network (R) Machine Learning CEP (Java) Visualisation Patterns (Lab. View) (Watch. CAT) Data collection & feedback Supervision layer MOON (Monitoring) TN DIM/CMW Openlab Workshop – 20 November 2013 OPC 9
![Analysis flow written by the domain expert Data Analysis Framework Data Processing Modules Backup Analysis flow written by the domain expert Data Analysis. Framework Data Processing Modules Backup](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-10.jpg)

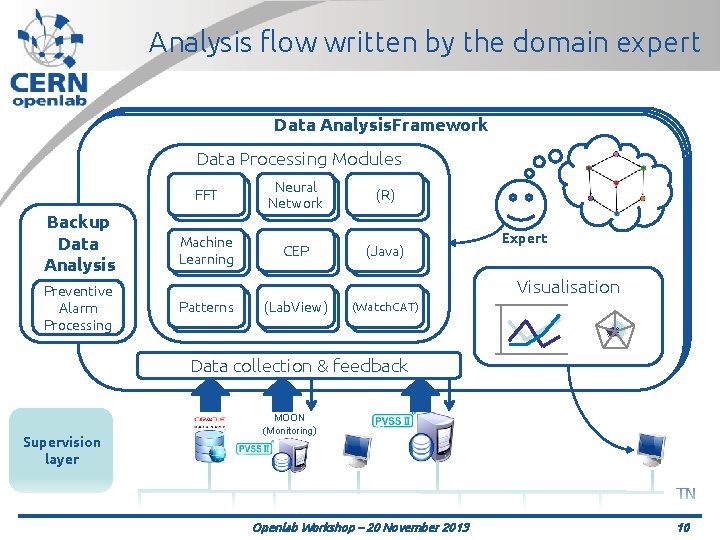

Analysis flow written by the domain expert Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Neural Network (R) Machine Learning CEP (Java) Expert Visualisation Patterns (Lab. View) (Watch. CAT) Data collection & feedback Supervision layer MOON (Monitoring) TN DIM/CMW Openlab Workshop – 20 November 2013 OPC 10
![This is our vision Data Analysis Framework Data Processing Modules Backup Data Analysis Preventive This is our vision Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-11.jpg)
This is our vision Data Analysis. Framework Data Processing Modules Backup Data Analysis Preventive Alarm Processing FFT Neural Network (R) Machine Learning CEP (Java) Expert Visualisation Patterns (Lab. View) (Watch. CAT) Data collection & feedback Supervision layer MOON (Monitoring) TN DIM/CMW Openlab Workshop – 20 November 2013 OPC 12
![Introducing ELVis by Siemens Configurable analysis flow by user It can Introducing ELVis by Siemens § Configurable analysis flow by user § + It can](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-12.jpg)
Introducing ELVis by Siemens § Configurable analysis flow by user § + It can use custom analysis software § High scalability of analysis processes § From laptop to multi-node cluster § Stream based data processing engine: Storm § No. SQL data storage engine § Web-based visualisation interface § § HTML 5, Data pushed by Web. Sockets Desktop and mobile devices Openlab Workshop – 20 November 2013 13
![ELVis General View CT RTC BAM COMRU Openlab Workshop 20 November 2013 14 ELVis: General View CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 14](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-13.jpg)
ELVis: General View CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 14
![Integration of ELVis at CERN CT RTC BAM COMRU Openlab Workshop 20 November Integration of ELVis at CERN CT RTC BAM COM-RU Openlab Workshop – 20 November](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-14.jpg)

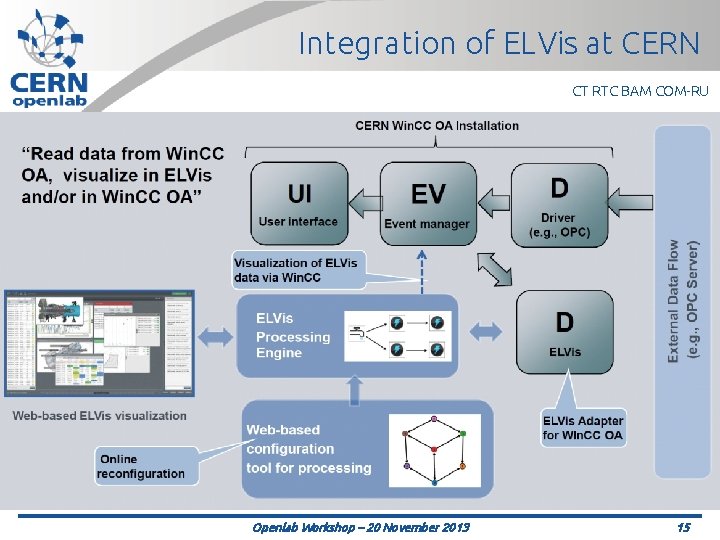

Integration of ELVis at CERN CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 15
![Complicated Data Processing schemes CT RTC BAM COMRU Openlab Workshop 20 November 2013 Complicated Data Processing schemes CT RTC BAM COM-RU Openlab Workshop – 20 November 2013](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-15.jpg)

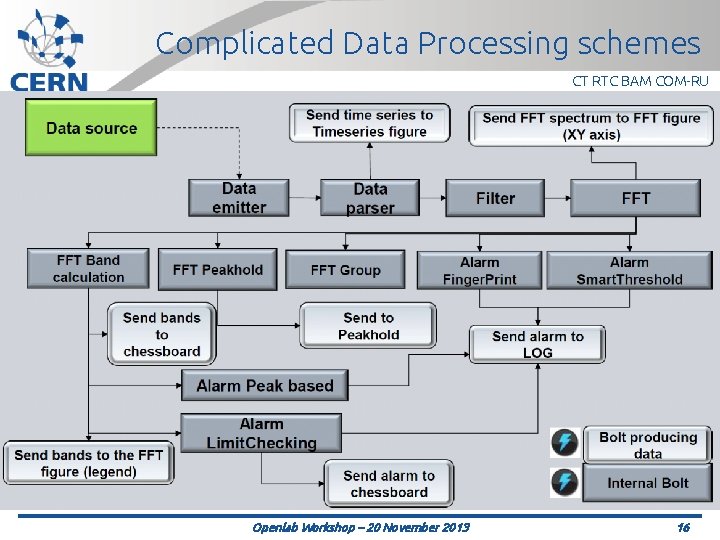

Complicated Data Processing schemes CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 16
![ELVis Webbased Visualisation CT RTC BAM COMRU Openlab Workshop 20 November 2013 17 ELVis: Web-based Visualisation CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 17](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-16.jpg)

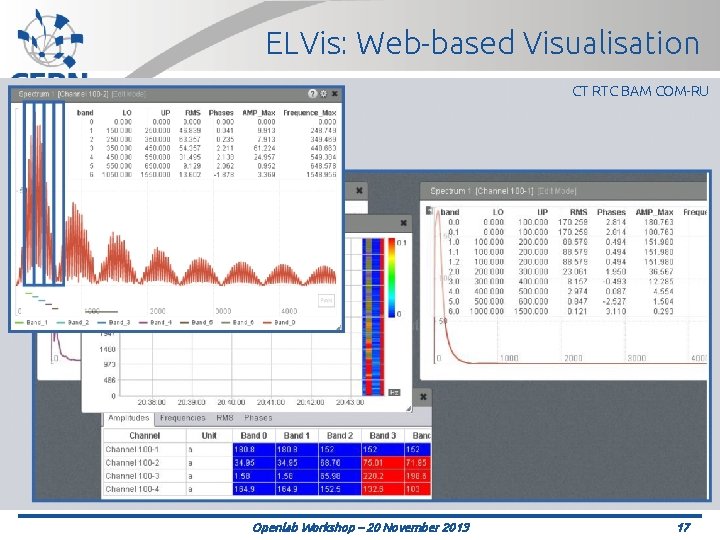

ELVis: Web-based Visualisation CT RTC BAM COM-RU Openlab Workshop – 20 November 2013 17
![Portfolio of framework Watch CAT Siemens Semiautomatic discovery of symptoms in collections of Portfolio of framework § Watch. CAT (Siemens) Semi-automatic discovery of “symptoms” in collections of](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-17.jpg)

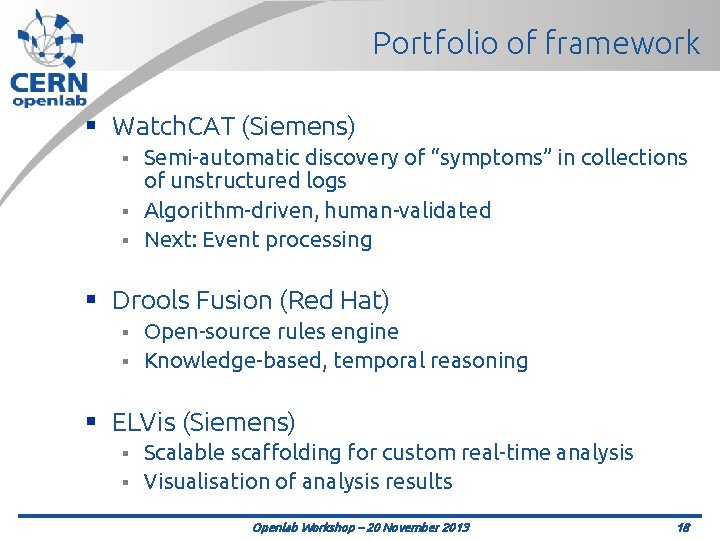

Portfolio of framework § Watch. CAT (Siemens) Semi-automatic discovery of “symptoms” in collections of unstructured logs § Algorithm-driven, human-validated § Next: Event processing § § Drools Fusion (Red Hat) Open-source rules engine § Knowledge-based, temporal reasoning § § ELVis (Siemens) Scalable scaffolding for custom real-time analysis § Visualisation of analysis results § Openlab Workshop – 20 November 2013 18
![Conclusion We have many use cases and users Various kinds of analysis Conclusion § We have many use cases and users § Various kinds of analysis](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-18.jpg)

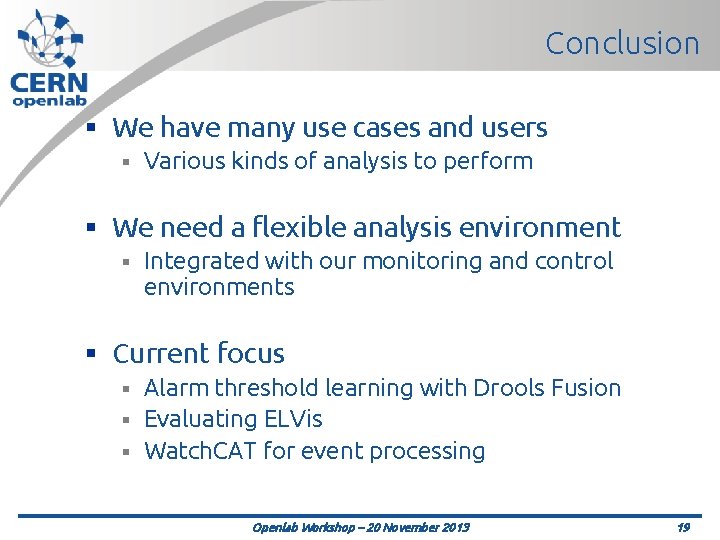

Conclusion § We have many use cases and users § Various kinds of analysis to perform § We need a flexible analysis environment § Integrated with our monitoring and control environments § Current focus Alarm threshold learning with Drools Fusion § Evaluating ELVis § Watch. CAT for event processing § Openlab Workshop – 20 November 2013 19
![Any Questions Thank you for attending Openlab Workshop 20 November 2013 20 Any Questions Thank you for attending! Openlab Workshop – 20 November 2013 20](https://slidetodoc.com/presentation_image/5539d1fc9ebb72f7c7a1754812fc0e7b/image-19.jpg)

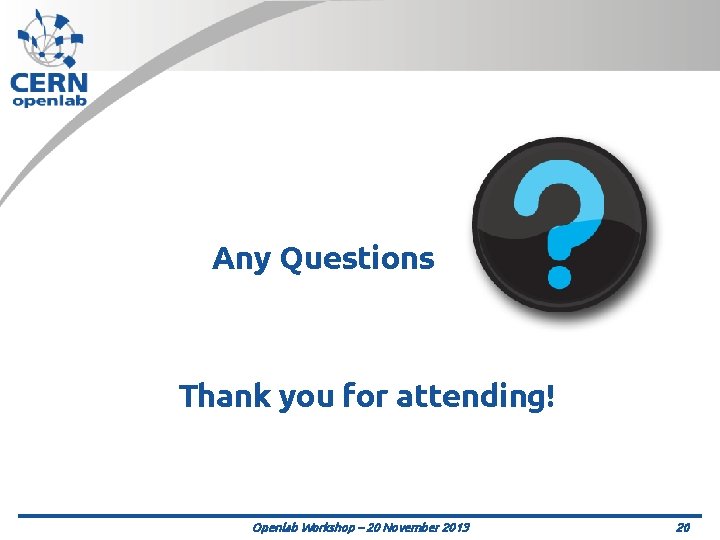

Any Questions Thank you for attending! Openlab Workshop – 20 November 2013 20
