Control de Calidad en Medicina Nuclear Lic Sergio

Control de Calidad en Medicina Nuclear Lic. Sergio L. Mosconi FUESMEN

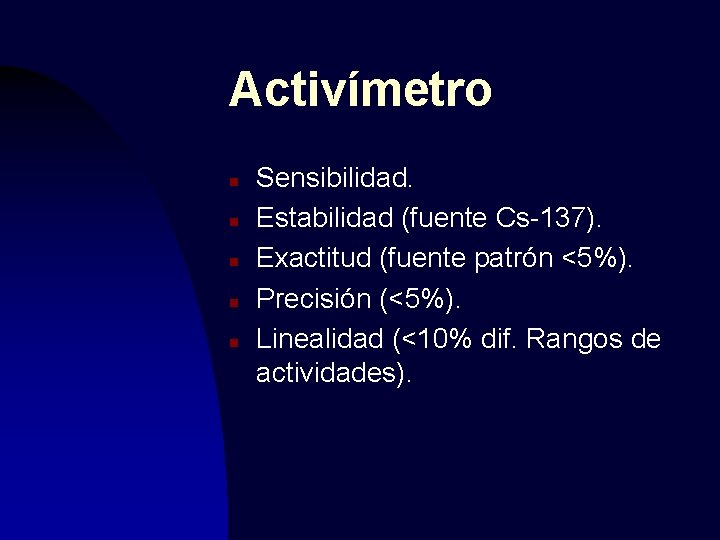

Activímetro n n n Sensibilidad. Estabilidad (fuente Cs-137). Exactitud (fuente patrón <5%). Precisión (<5%). Linealidad (<10% dif. Rangos de actividades).

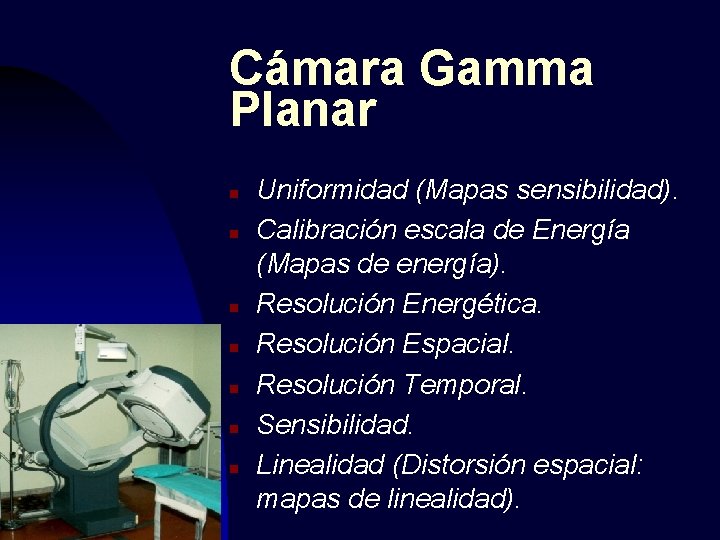

Cámara Gamma Planar n n n n Uniformidad (Mapas sensibilidad). Calibración escala de Energía (Mapas de energía). Resolución Energética. Resolución Espacial. Resolución Temporal. Sensibilidad. Linealidad (Distorsión espacial: mapas de linealidad).

SPECT n n n Uniformidad Tomográfica. Contraste Tomográfico. Resolución Espacial Tomográfica Linealidad Tomográfica Centro de Rotación. Alineación de cabezales.

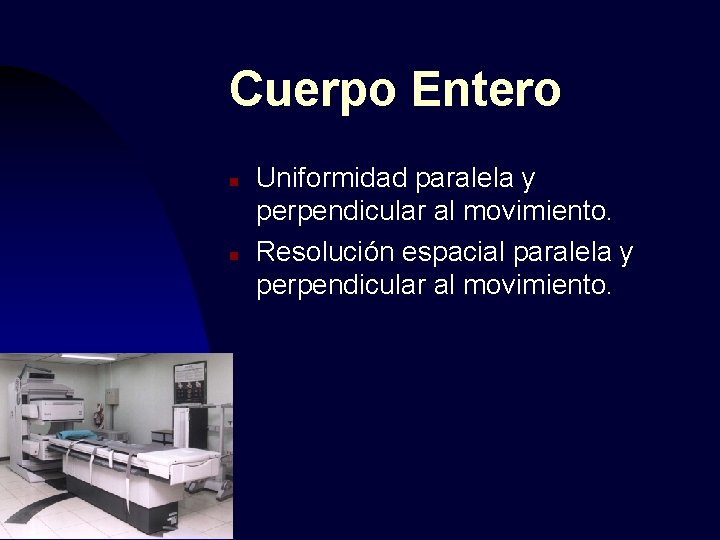

Cuerpo Entero n n Uniformidad paralela y perpendicular al movimiento. Resolución espacial paralela y perpendicular al movimiento.

PET n n n n Normalización: eficiencia transaxial y axial. Resolución espacial. Resolución energética. Count Rate. Sensibilidad. Scatter Fraction. NECR( T 2/(T+S+R) ).

Fantomas. n n n n Fuentes puntuales y lineales. Uniformidad: sólidos y líquidos. Ortogonal. BRH Test Pattern. Lineales. Carlson. Jaszczak.

Espectro energético

Uniformidad= (maxmin)/(max+min)*100 Cabezal rectangular Cabezal circular

Uniformidad para diferentes isótopos

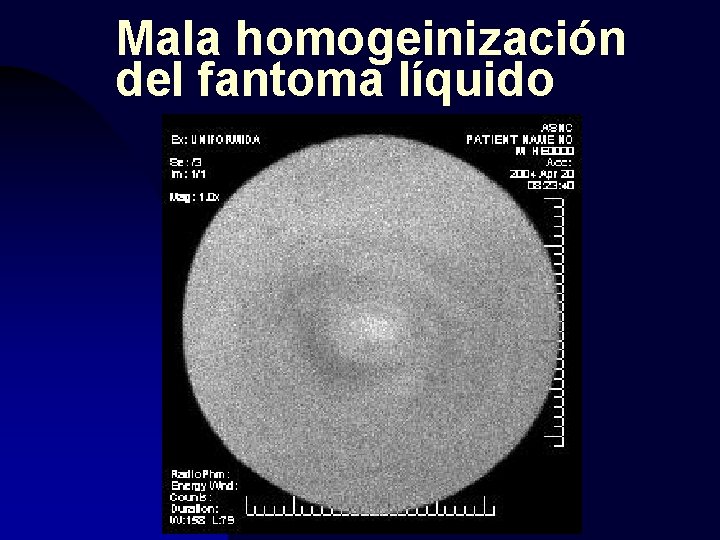

Mala homogeinización del fantoma líquido

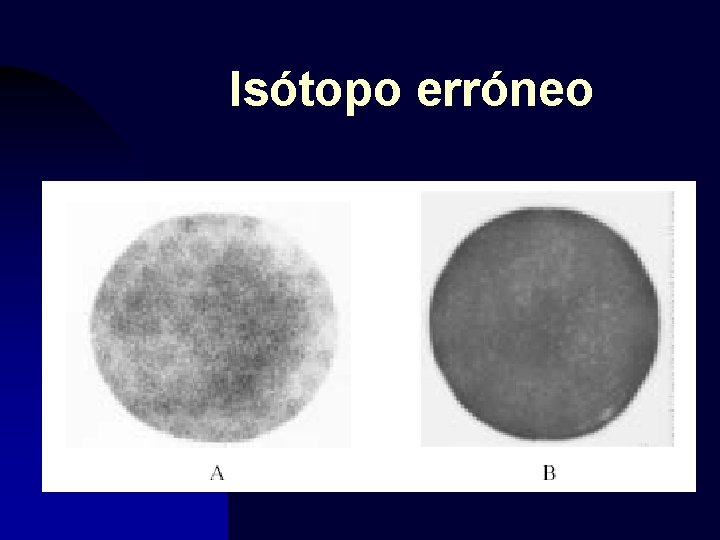

Isótopo erróneo

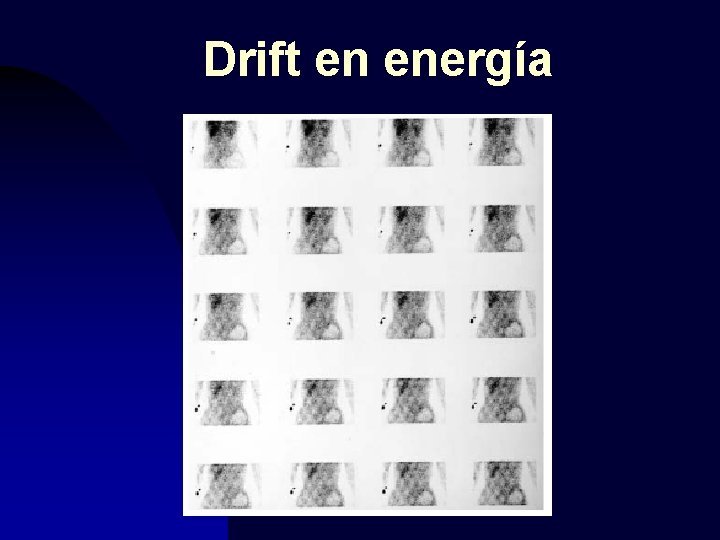

Drift en energía

Mala calibración energética

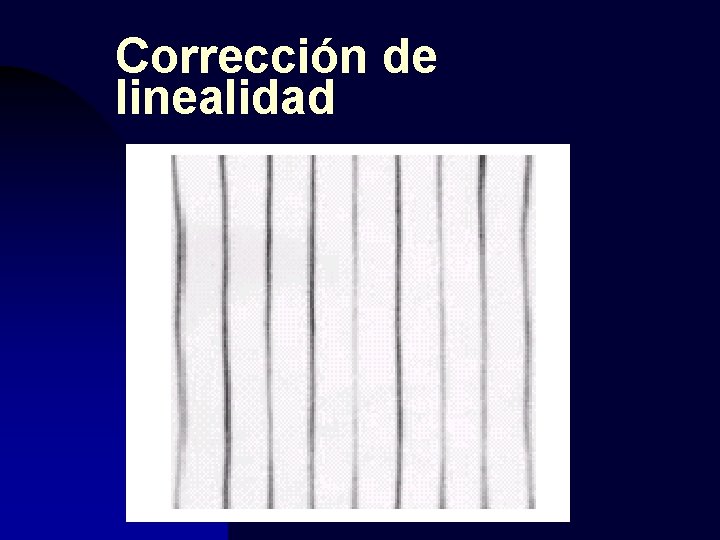

Corrección de linealidad

Mala corrección de linealidad

Resolución espacial y linealidad

Fantoma Ortogonal

BRH Test pattern

Hidratación del cristal de INa

Uniformidad en Barrido de Cuerpo Entero

Fantoma Carlson

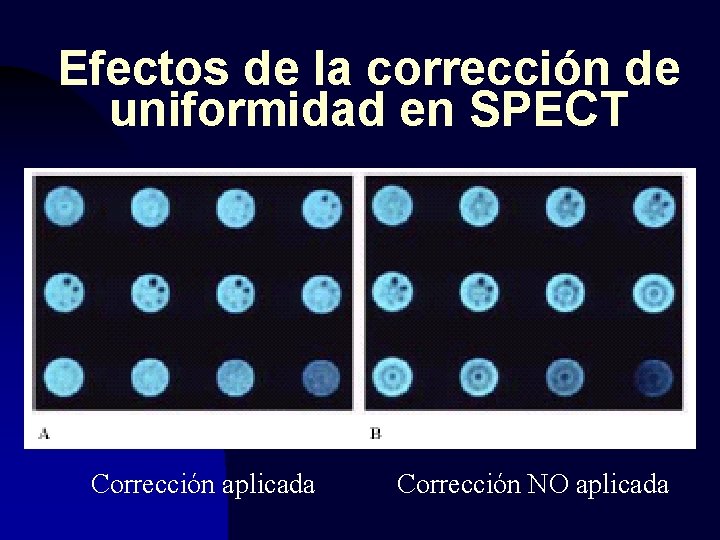

Efectos de la corrección de uniformidad en SPECT Corrección aplicada Corrección NO aplicada

Mala uniformidad en SPECT

Centro de Rotación SPECT

Error de offset en COR 0 pixels 0. 5 pixels 1 pixels 2 pixels

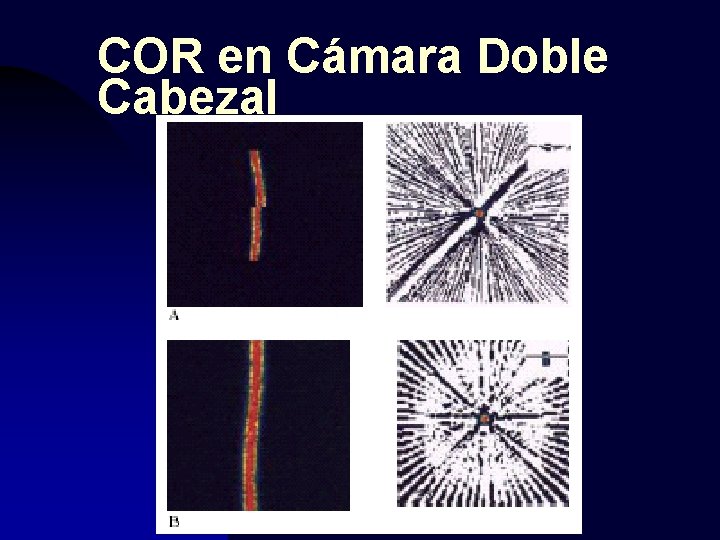

COR en Cámara Doble Cabezal

Efectos de la corrección de COR

Alineación de cabezal en SPECT

Alineación del Cabezal en SPECT

Movimiento del paciente en SPECT

Sinograma con fuente lineal Ge-68 en PET

Fantoma uniformidad en PET

Uniformidad tomográfica PET

Resolución espacial en PET (Fantoma Jaszczak)

NECR vs. Concentración de actividad en PET
