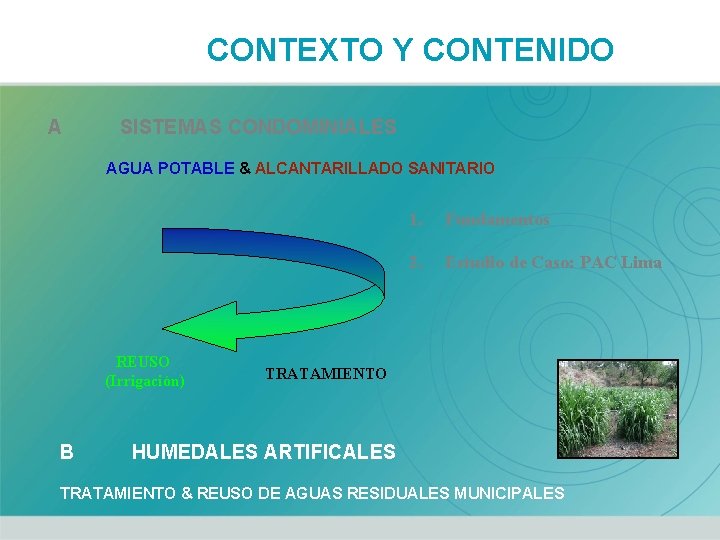

CONTEXTO Y CONTENIDO A SISTEMAS CONDOMINIALES AGUA POTABLE & ALCANTARILLADO SANITARIO REUSO (Irrigación) B 1. Fundamentos 2. Estudio de Caso: PAC Lima TRATAMIENTO HUMEDALES ARTIFICALES TRATAMIENTO & REUSO DE AGUAS RESIDUALES MUNICIPALES

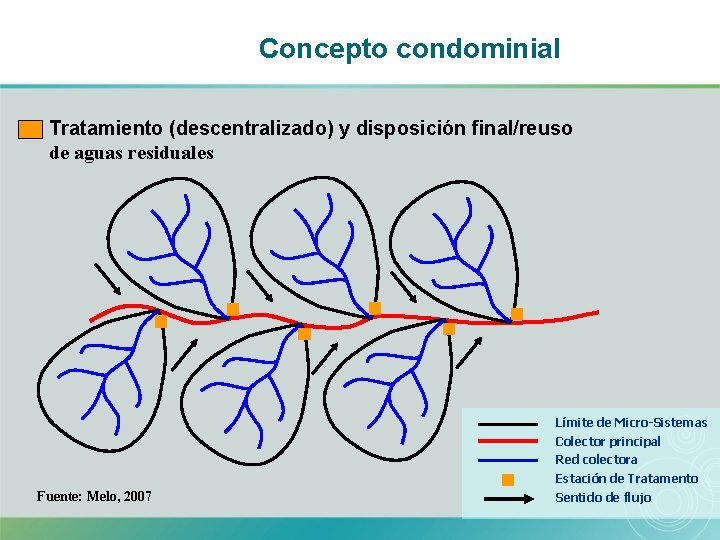

Concepto condominial Tratamiento (descentralizado) y disposición final/reuso de aguas residuales Límite de Micro-Sistemas Colector principal Red colectora Estación de Tratamento Fuente: Melo, 2007 Sentido de flujo

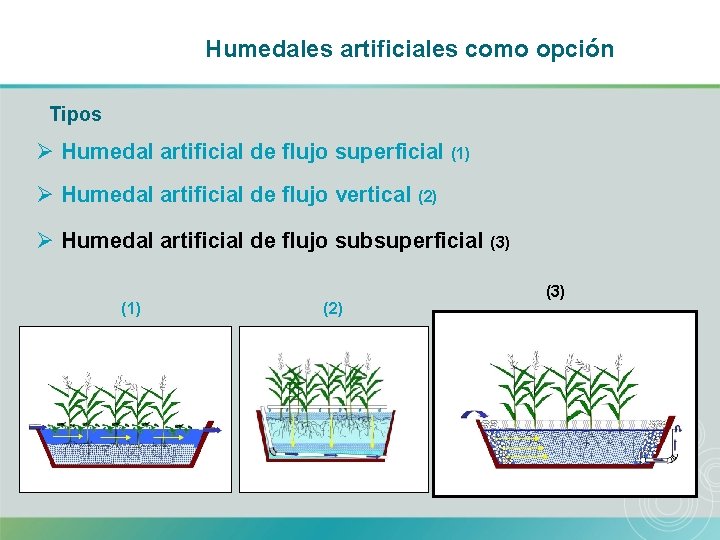

Humedales artificiales como opción Tipos Ø Humedal artificial de flujo superficial (1) Ø Humedal artificial de flujo vertical (2) Ø Humedal artificial de flujo subsuperficial (3) (1) (2) (3)

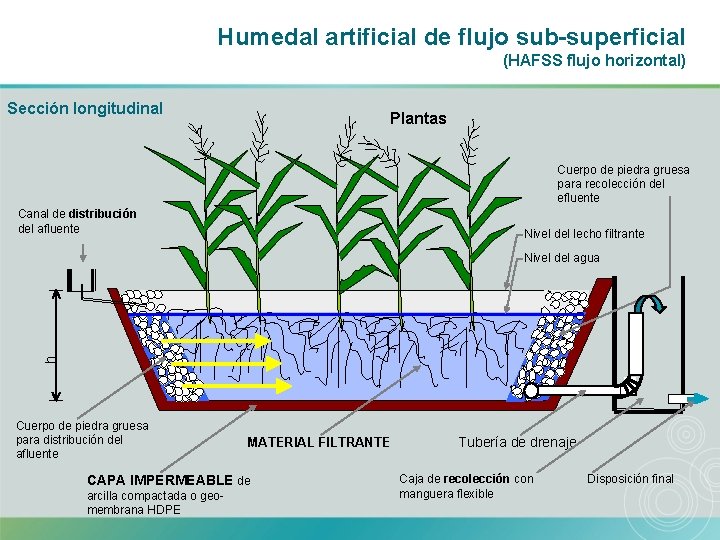

Humedal artificial de flujo sub-superficial (HAFSS flujo horizontal) Sección longitudinal Plantas Cuerpo de piedra gruesa para recolección del efluente Canal de distribución del afluente Nivel del lecho filtrante h Nivel del agua Cuerpo de piedra gruesa para distribución del afluente MATERIAL FILTRANTE CAPA IMPERMEABLE de arcilla compactada o geomembrana HDPE Tubería de drenaje Caja de recolección con manguera flexible Disposición final

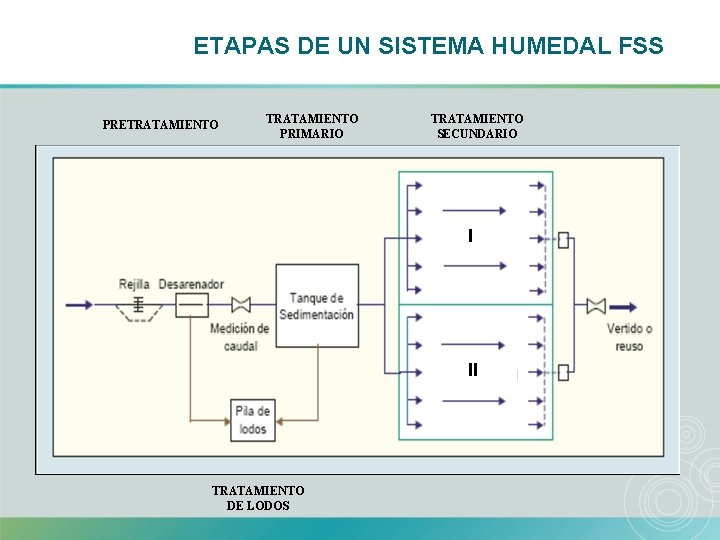

ETAPAS DE UN SISTEMA HUMEDAL FSS PRETRATAMIENTO PRIMARIO TRATAMIENTO SECUNDARIO I II TRATAMIENTO DE LODOS

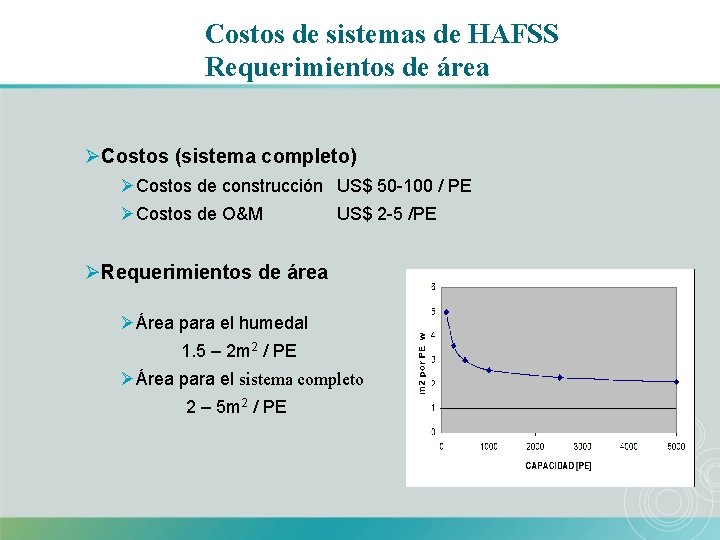

Costos de sistemas de HAFSS Requerimientos de área ØCostos (sistema completo) ØCostos de construcción US$ 50 -100 / PE ØCostos de O&M US$ 2 -5 /PE ØRequerimientos de área ØÁrea para el humedal 1. 5 – 2 m 2 / PE ØÁrea para el sistema completo 2 – 5 m 2 / PE

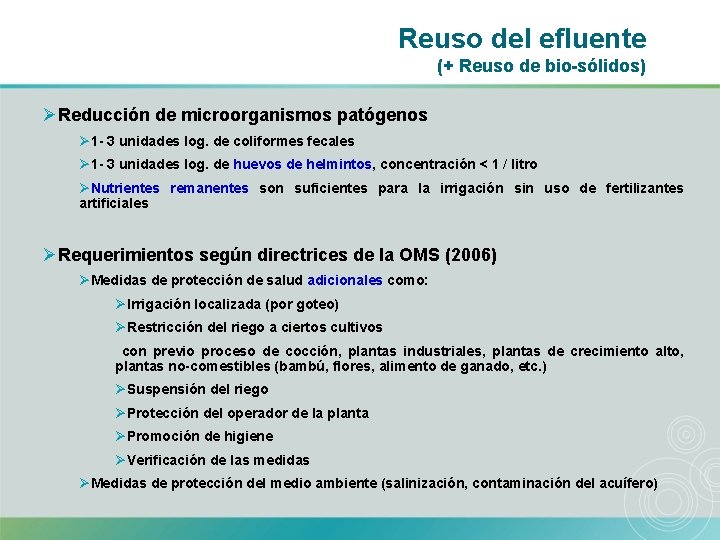

Reuso del efluente (+ Reuso de bio-sólidos) ØReducción de microorganismos patógenos Ø 1 - 3 unidades log. de coliformes fecales Ø 1 - 3 unidades log. de huevos de helmintos, concentración < 1 / litro ØNutrientes remanentes son suficientes para la irrigación sin uso de fertilizantes artificiales ØRequerimientos según directrices de la OMS (2006) ØMedidas de protección de salud adicionales como: ØIrrigación localizada (por goteo) ØRestricción del riego a ciertos cultivos con previo proceso de cocción, plantas industriales, plantas de crecimiento alto, plantas no-comestibles (bambú, flores, alimento de ganado, etc. ) ØSuspensión del riego ØProtección del operador de la planta ØPromoción de higiene ØVerificación de las medidas ØMedidas de protección del medio ambiente (salinización, contaminación del acuífero)

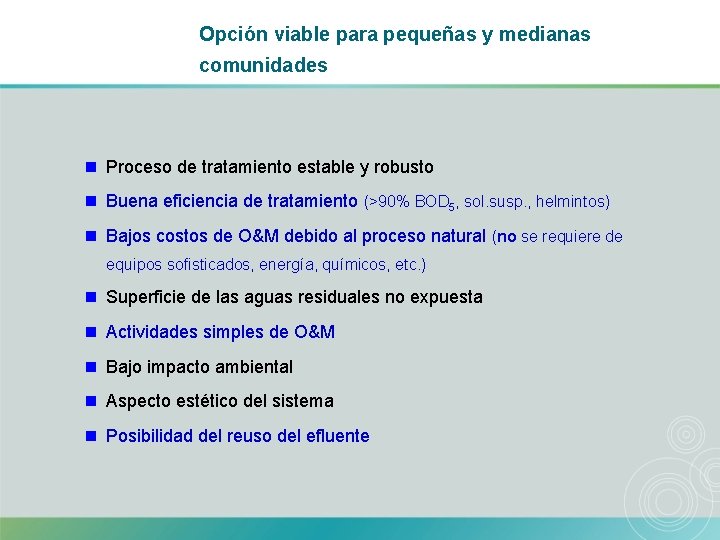

Opción viable para pequeñas y medianas comunidades n Proceso de tratamiento estable y robusto n Buena eficiencia de tratamiento (>90% BOD 5, sol. susp. , helmintos) n Bajos costos de O&M debido al proceso natural (no se requiere de equipos sofisticados, energía, químicos, etc. ) n Superficie de las aguas residuales no expuesta n Actividades simples de O&M n Bajo impacto ambiental n Aspecto estético del sistema n Posibilidad del reuso del efluente

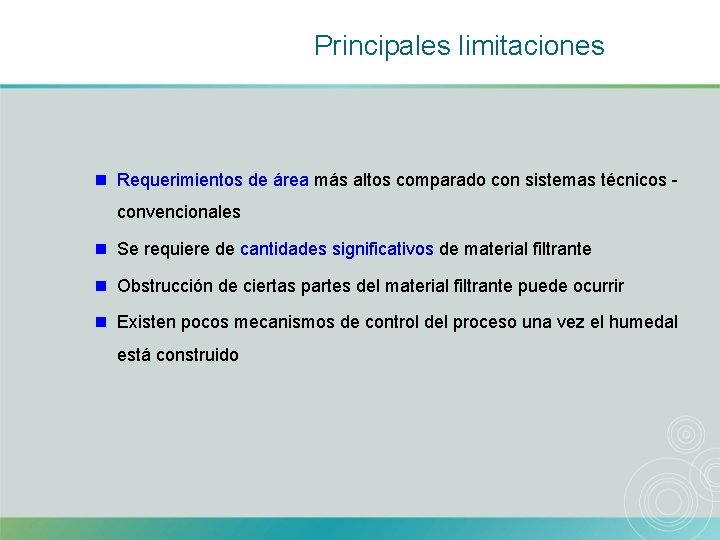

Principales limitaciones n Requerimientos de área más altos comparado con sistemas técnicos convencionales n Se requiere de cantidades significativos de material filtrante n Obstrucción de ciertas partes del material filtrante puede ocurrir n Existen pocos mecanismos de control del proceso una vez el humedal está construido

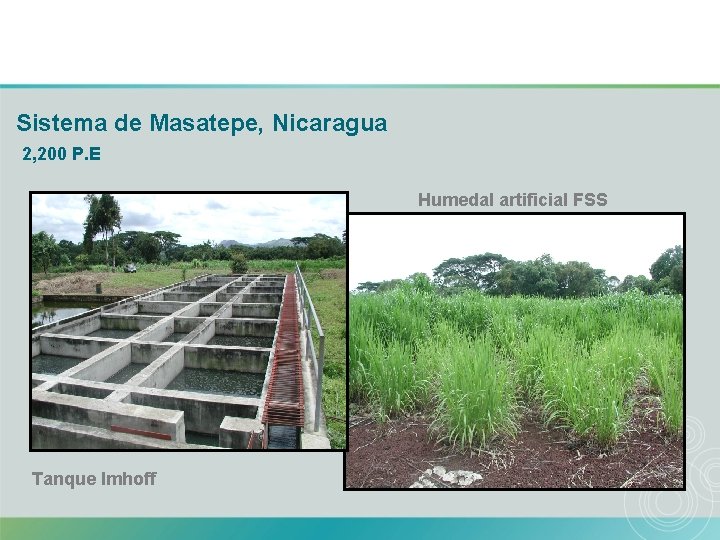

Sistema de Masatepe, Nicaragua 2, 200 P. E Humedal artificial FSS Tanque Imhoff
