Contents MEDIA PEMBELAJARAN FISIKA PHYSICS KELAS Trigonometri Prasyarat

Contents : MEDIA PEMBELAJARAN FISIKA PHYSICS KELAS Trigonometri (Prasyarat) Pengertian Vektor ` Cara Melukis Vektor X. MIPA SEKOLAH MENENGAH ATAS FISIKA VEKTOR Besaran Vektor. FISIKA KELAS X. MIPA MEDIA PEMBELAJARAN. . : . . Please waitoleh Disusun Resultan vektor 1 Dimensi Resultan vektor 2 Dimensi Contoh Soal to : $$ Febri Masda, S. Pd NIP. 19740201 199802 1 001 Exit DEPARTEMEN PENDIDIKAN DAN KEBUDAYAAN www. physicslive. wordpress. com SMA NEGERI 11 KOTA JAMBI © Febri Masda - 2013

Contents : PHYSICS Trigonometri (Prasyarat) Pengertian Vektor ` Cara Melukis Vektor VEKTOR MEDIA PEMBELAJARAN FISIKA KELAS X. MIPA Resultan vektor 1 Dimensi Resultan vektor 2 Dimensi Contoh Soal Exit www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan TRIGONOMETRI Apa yang dapat anda komentari dari ketiga gambar segitiga di atas ? www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan TRIGONOMETRI adalah ilmu yang mempelajari hubungan antara ke-tigasisi segitiga siku-siku dengan besar kedua sudutnya yang tidak siku. r= x 2 + y 2 r y + = 900 x www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan depan sin = sinus = miring = sindemi r y cos = cosinus = (miring) (depan) alas miring cosami = x r x (alas) tan = tangen = tandelas www. physicslive. wordpress. com depan alas y r = y x © Febri Masda - 2013

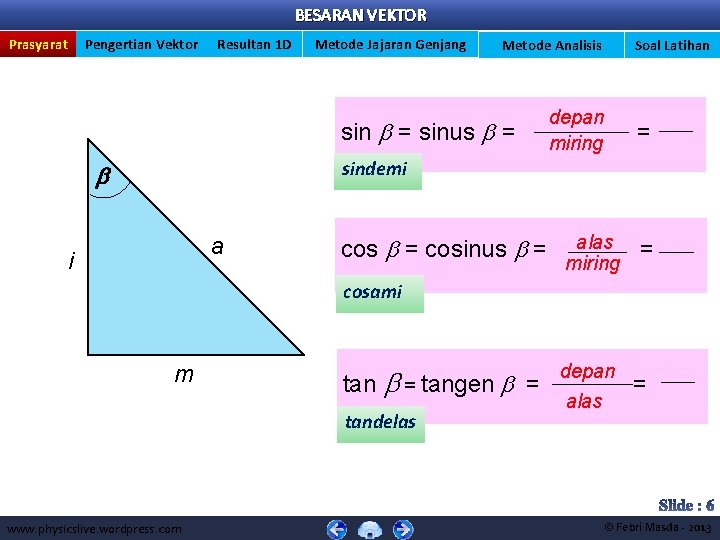

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis sin = sinus = Soal Latihan depan miring = sindemi a i cos = cosinus = alas miring = cosami m tan = tangen = tandelas www. physicslive. wordpress. com depan alas = © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Dari gambar segitiga siku-siku di bawah ini, lengkapilah tabel berikut ! sudut sin cos tan Besar Sudut 6 α 8 + = … + … = 900 www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Dari gambar segitiga siku-siku di bawah ini, lengkapilah tabel berikut ! sudut sin cos tan Besar Sudut 10 α 6 0, 8 3/4 370 0, 8 0, 6 4/3 530 8 + = 370 + 530 = 900 www. physicslive. wordpress. com © Febri Masda - 2013

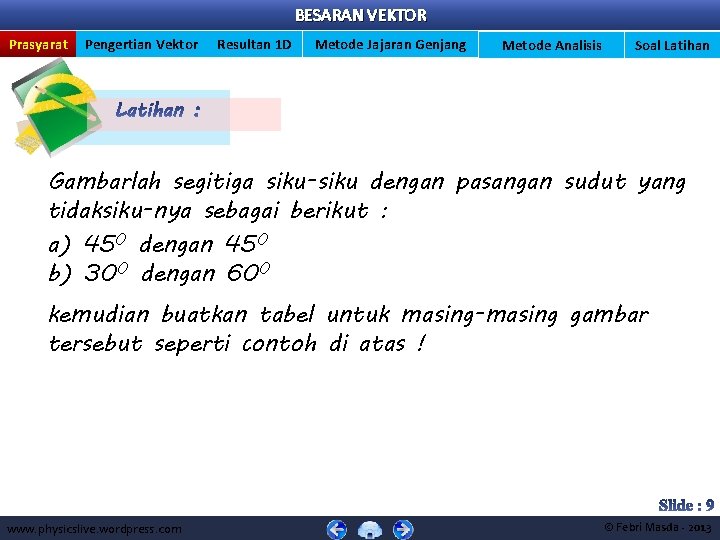

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Gambarlah segitiga siku-siku dengan pasangan sudut yang tidaksiku-nya sebagai berikut : a) 450 dengan 450 b) 300 dengan 600 kemudian buatkan tabel untuk masing-masing gambar tersebut seperti contoh di atas ! www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan a) sudut sin cos tan Besar Sudut =450 4 2 4 =450 ½ 2 ½ 2 1 450 4 + = 450 + 450 = 900 www. physicslive. wordpress. com © Febri Masda - 2013

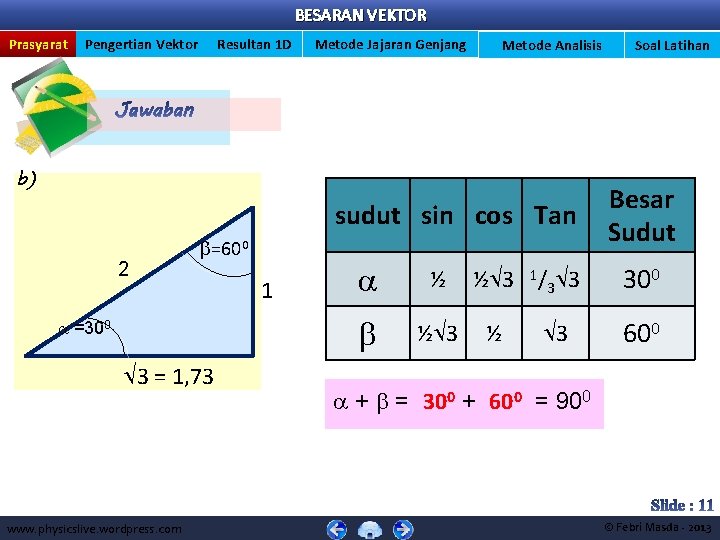

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis b) sudut sin cos Tan 2 =600 =300 3 = 1, 73 www. physicslive. wordpress. com 1 ½ ½ 3 1/3 3 ½ 3 Soal Latihan Besar Sudut 300 600 + = 300 + 600 = 900 © Febri Masda - 2013

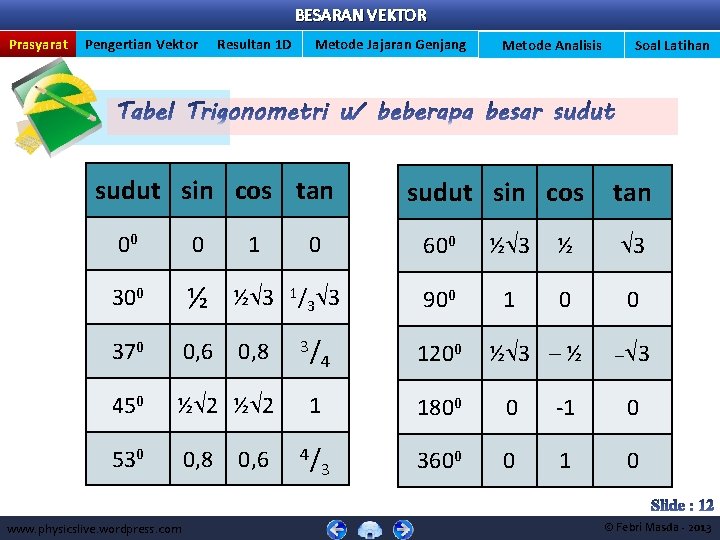

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang sudut sin cos tan 00 0 300 ½ ½ 3 1/3 3 370 0, 6 0, 8 450 ½ 2 530 0, 8 www. physicslive. wordpress. com 1 0, 6 0 3/ 4 Metode Analisis sudut sin cos Soal Latihan tan 600 ½ 3 ½ 3 900 1 0 0 1200 ½ 3 – ½ – 3 1 1800 0 -1 0 4/ 3600 0 1 0 3 © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan 1. Pengertian Besaran Vektor adalah besaran yang memiliki nilai dan arah. Contoh besaran vektor : - Gaya - Perpindahan - Kecepatan - Percepatan - dll www. physicslive. wordpress. com © Febri Masda - 2013

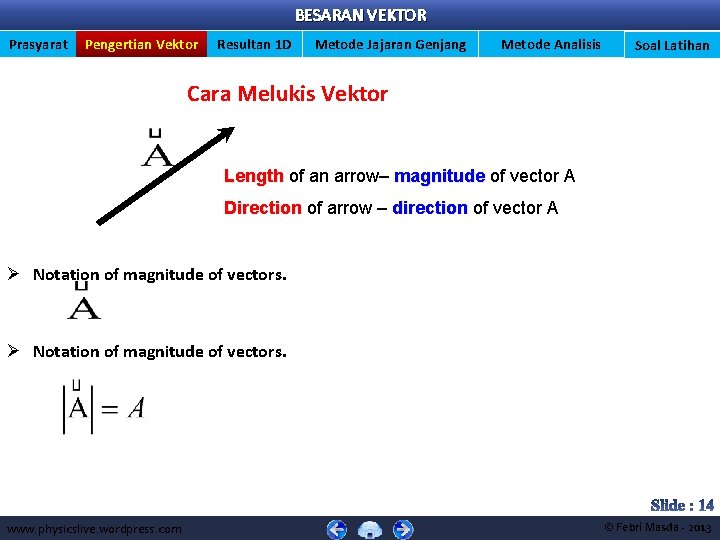

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Cara Melukis Vektor Length of an arrow– magnitude of vector A Direction of arrow – direction of vector A Ø Notation of magnitude of vectors. www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan COMPONENT OF VECTOR y 0 www. physicslive. wordpress. com x © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Direction of Vectors Can be represented by using: a) Direction of compass, compass i. e east, west, north, south, north-east, north-west, south-east and south-west b) Angle with a reference line e. g. A boy throws a stone at a velocity of 20 m s-1, 50 above horizontal. y 50 0 www. physicslive. wordpress. com x © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Adding Vectors 1 Dimention 2 N 2 N 4 N 4 N www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Adding Vectors 1 Dimention 2 N 2 N 4 N www. physicslive. wordpress. com 4 N © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Resultan Vektor dg Metode Jajaran Genjang Rumus BESAR Resultan Vektor : a Rumus ARAH Resultan Vektor : b www. physicslive. wordpress. com © Febri Masda - 2013

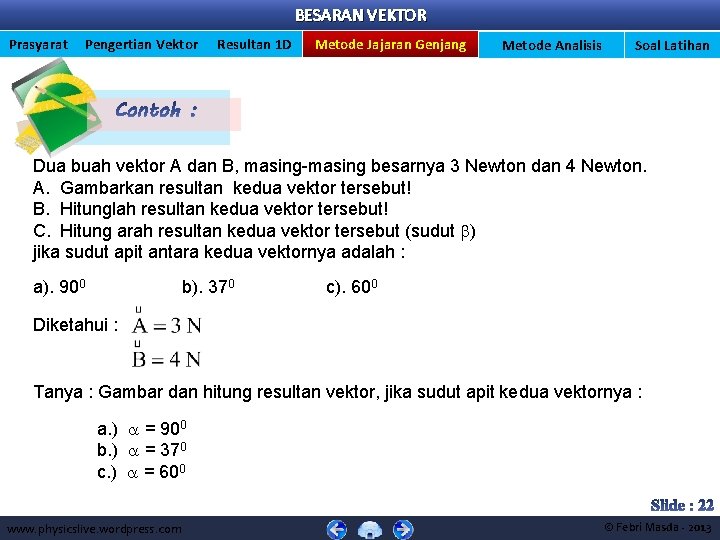

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Dua buah vektor A dan B, masing-masing besarnya 3 Newton dan 4 Newton. A. Gambarkan resultan kedua vektor tersebut! B. Hitunglah resultan kedua vektor tersebut! C. Hitung arah resultan kedua vektor tersebut (sudut ) jika sudut apit antara kedua vektornya adalah : a). 900 b). 370 c). 600 Diketahui : Tanya : Gambar dan hitung resultan vektor, jika sudut apit kedua vektornya : a. ) = 900 b. ) = 370 c. ) = 600 www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan a). Untuk = 900 : a=900 b www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis =900 www. physicslive. wordpress. com Soal Latihan b © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Resultan Vektor dg Metode Jajaran Genjang Rumus BESAR Resultan Vektor : a Rumus ARAH Resultan Vektor : b www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan Resultan Vektor dg Metode Analisis www. physicslive. wordpress. com © Febri Masda - 2013

BESARAN VEKTOR Prasyarat Pengertian Vektor Resultan 1 D Metode Jajaran Genjang Metode Analisis Soal Latihan LANGKAH 2 menghitung RESULTAN VEKTOR dengan METODE ANALISIS: 1. Gambarlah seluruh vektor pada koordinat y kartesius 2. Gambarlah komponen 2 vektor untuk setiap vektor yang miring 3. Hitunglah besar masing-masing komponen 2 vektor tersebut x 4. Hitunglah resultan dari seluruh komponen 2 vektor pada sumbu-x (RX) dan komponen 2 vektor pada sumbu-y (Ry) 5. Hitunglah resultan RX dan Ry dengan rumus Phytagoras: 6. Hitunglah arah resultan vektor dengan persamaan : www. physicslive. wordpress. com © Febri Masda - 2013
