Contents Drone Modeling Rigid Body Dynamics Aerodynamics Actuator
Contents • Drone Modeling • Rigid Body Dynamics • Aerodynamics • Actuator Dynamics
Drone Modeling Actuator Dynamics Aero. Dynamics Disturbance ESC CMD from FCC Actuator Control Loop + + Rigid Body Dynamics Kinetics Kinematics Actuator Dynamics : BLDC Motor 및 ESC가 포함된 Dynamics. Aero. Dynamics : Rotor(길이/모양) 및 Rotor configuration에 따른 공기역학적 힘과 모멘트가 계산 되어짐. Rigid Body Dynamics : 기체 자체가 가지고 있는 성질(질량/관성 모멘트/크기 등)에 따른 동적 모델(Kinetics)과 변환 관계(Earth/Body/Quaternion) 및 미적분 등의 표현(Kinematics)로 이루어진다. Disturbance : 외부에서 들어오는 힘/모멘트를 Disturbance(외란)라고 하며, 대표적인 예로 바람을 들 수 있다. Position Velocity Euler Angular rate

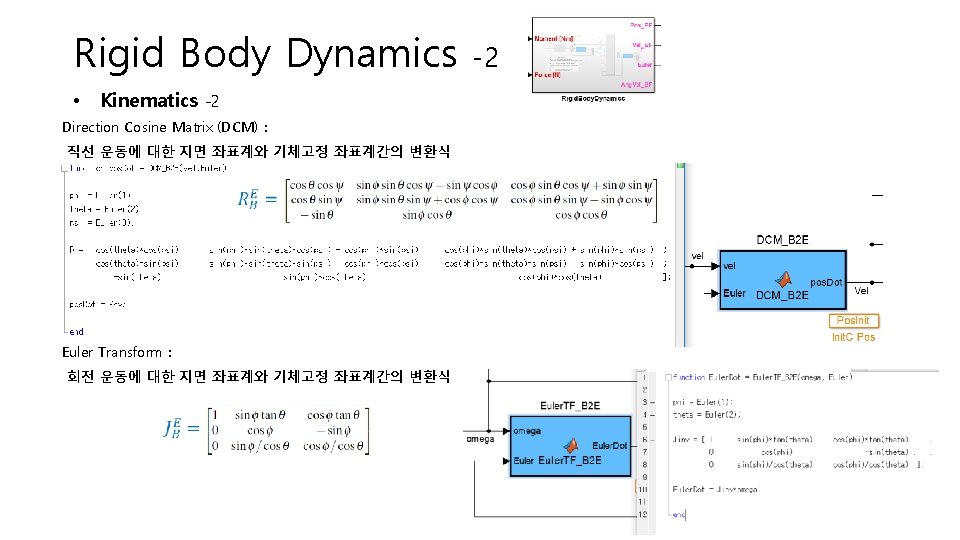

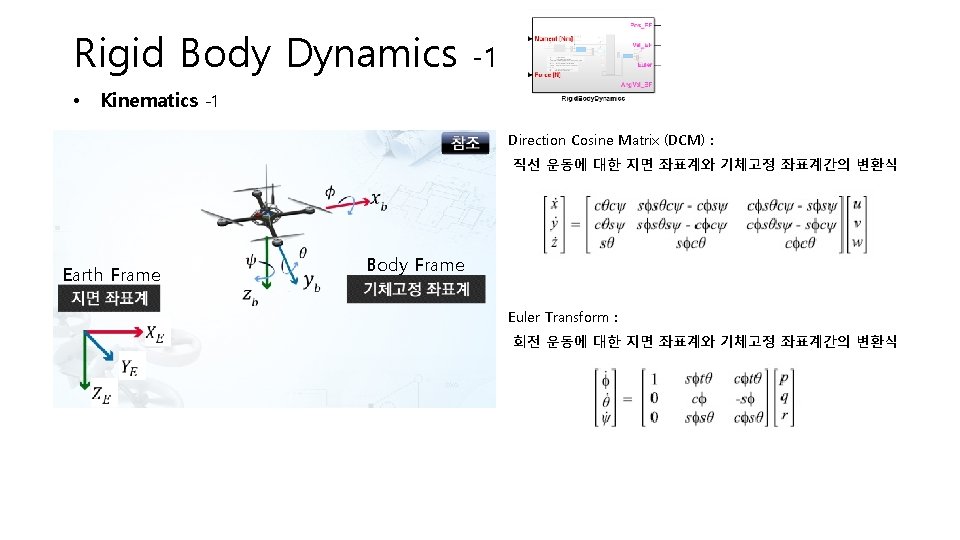

Rigid Body Dynamics -3 Free Body Diagram & Forces/Moments -1 • Earth Frame 무시 Body Frame

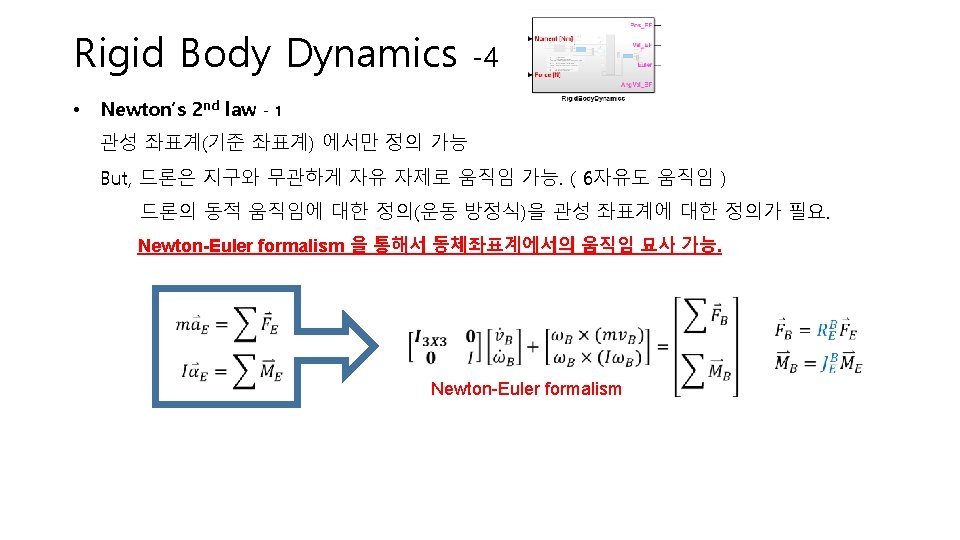

Rigid Body Dynamics • Newton’s 2 nd law -2 Newton-Euler formalism -5
Rigid Body Dynamics • Newton’s 2 nd law -3 Newton-Euler formalism -6
Aerodynamics • -1 Rotor’s Character
Aerodynamics • 3 2 -2 Rotor Configuration -1 1 4
Aerodynamics • -3 Rotor Configuration -2 부호는 + 모션일 때를 생각
Aerodynamics • -4 Rotor’s Gyro Effects : 2분 45초부터 : 1분 부터
Aerodynamics • • Rotor’s Character Rotor Configuration • Rotor’s Gyro Effects -5
Actuator Dynamics ESC CMD VS Desired Rotor Speed • -1
Actuator Dynamics • -2 Desired Rotor Speed VS Rotor Speed
