Contents 1 Samsung LFD 2 Video Wall 1

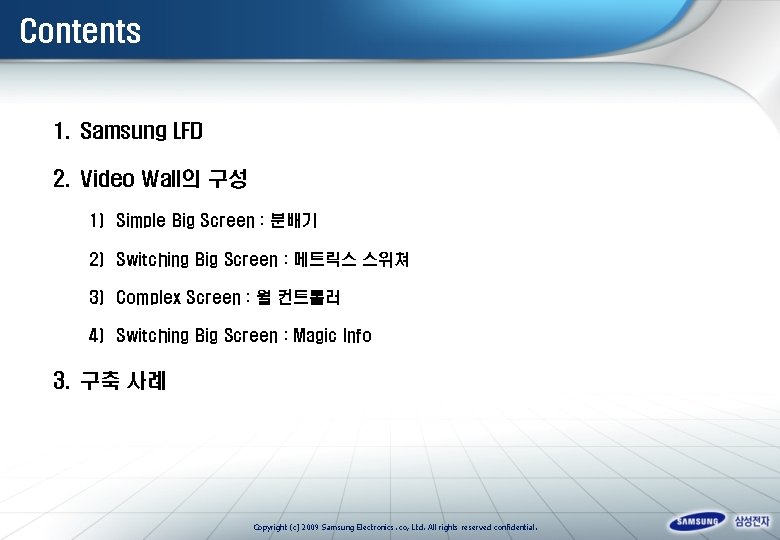

Contents 1. Samsung LFD 2. Video Wall의 구성 1) Simple Big Screen : 분배기 2) Switching Big Screen : 메트릭스 스위쳐 3) Complex Screen : 월 컨트롤러 4) Switching Big Screen : Magic Info 3. 구축 사례 Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

Samsung LFD | Large Format Display B 2 B Post Display B 2 B 사용성 Out. Door Display Video. Wall Embedded Network LFD Did Solution Indoor Billboard LCD TV DLP TV Monitor 대형디스플레이 70”, 82” LED TV Touch PDP TV TV 가격 Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

Samsung LFD | Large Format Display ■ Samsung LFD Line-up Multi c Basic-DID 모델명 : DR계열 모델명 : UT계열 모델명 : MX, TS, CX계열 Outdoor DID series Multi c Pro-DID 모델명 : DX계열 모델명 : UX계열 Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

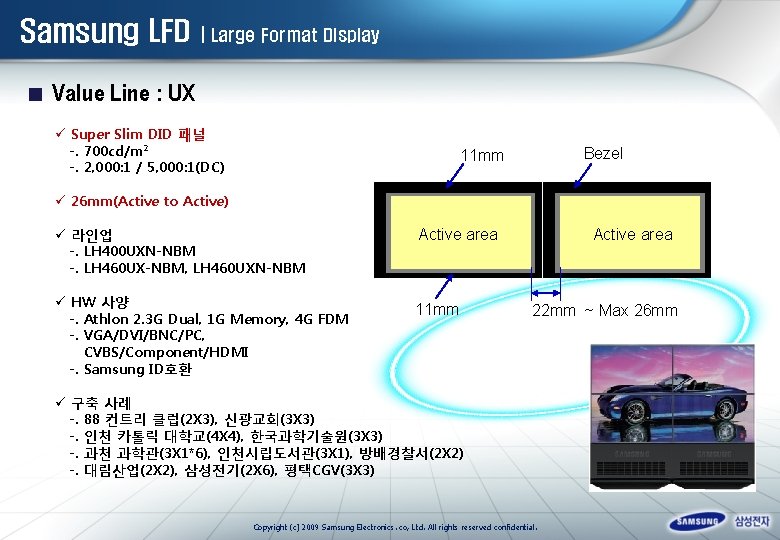

Samsung LFD | Large Format Display ■ Value Line : UX ü Super Slim DID 패널 -. 700 cd/m 2 -. 2, 000: 1 / 5, 000: 1(DC) Bezel 11 mm ü 26 mm(Active to Active) ü 라인업 -. LH 400 UXN-NBM -. LH 460 UX-NBM, LH 460 UXN-NBM ü HW 사양 -. Athlon 2. 3 G Dual, 1 G Memory, 4 G FDM -. VGA/DVI/BNC/PC, CVBS/Component/HDMI -. Samsung ID호환 Active area 11 mm Active area 22 mm ~ Max 26 mm ü 구축 사례 -. 88 컨트리 클럽(2 X 3), 신광교회(3 X 3) -. 인천 카톨릭 대학교(4 X 4), 한국과학기술원(3 X 3) -. 과천 과학관(3 X 1*6), 인천시립도서관(3 X 1), 방배경찰서(2 X 2) -. 대림산업(2 X 2), 삼성전기(2 X 6), 평택CGV(3 X 3) Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

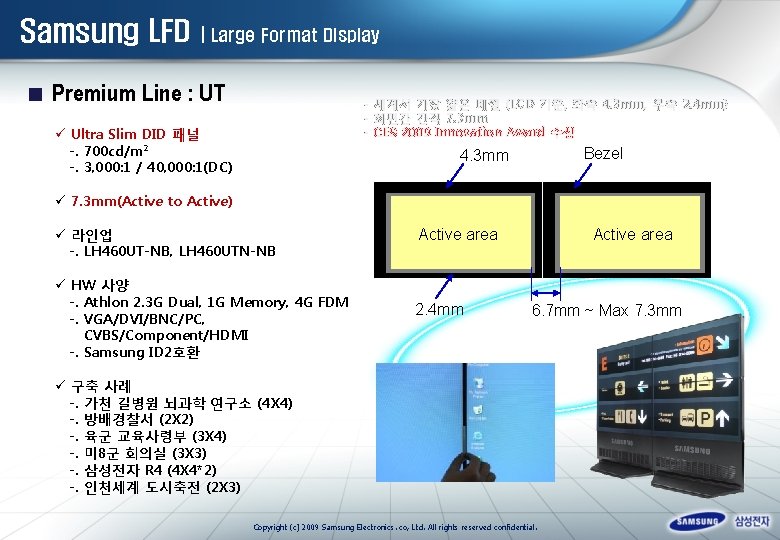

Samsung LFD | Large Format Display ■ Premium Line : UT - 세계서 가장 얇은 베젤 (LCD 기준, 좌측 4. 3 mm, 우측 2. 4 mm) - 화면간 간격 7. 3 mm - CES 2009 Innovation Award 수상 ü Ultra Slim DID 패널 -. 700 cd/m 2 -. 3, 000: 1 / 40, 000: 1(DC) Bezel 4. 3 mm ü 7. 3 mm(Active to Active) ü 라인업 -. LH 460 UT-NB, LH 460 UTN-NB ü HW 사양 -. Athlon 2. 3 G Dual, 1 G Memory, 4 G FDM -. VGA/DVI/BNC/PC, CVBS/Component/HDMI -. Samsung ID 2호환 Active area 2. 4 mm Active area 6. 7 mm ~ Max 7. 3 mm ü 구축 사례 -. 가천 길병원 뇌과학 연구소 (4 X 4) -. 방배경찰서 (2 X 2) -. 육군 교육사령부 (3 X 4) -. 미 8군 회의실 (3 X 3) -. 삼성전자 R 4 (4 X 4*2) -. 인천세계 도시축전 (2 X 3) Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

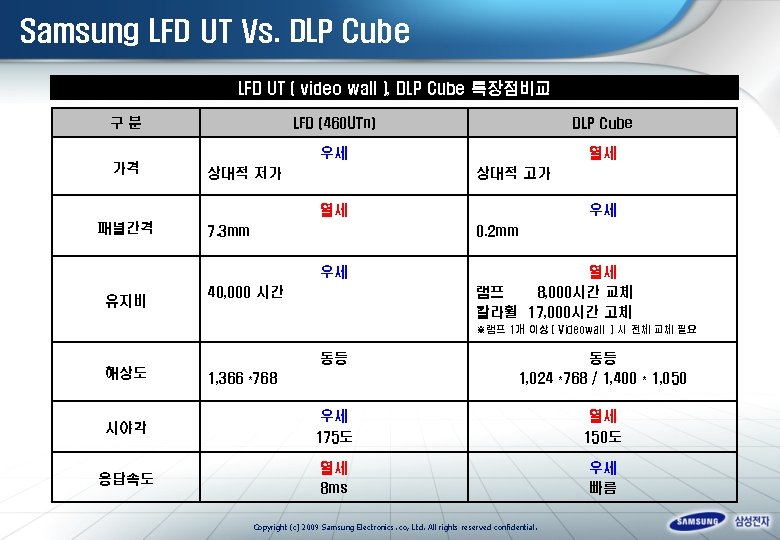

Samsung LFD UT Vs. DLP Cube LFD UT ( video wall ), DLP Cube 특장점비교 구분 가격 LFD (460 UTn) DLP Cube 우세 열세 상대적 저가 상대적 고가 열세 패널간격 7. 3 mm 0. 2 mm 우세 유지비 우세 40, 000 시간 열세 램프 8, 000시간 교체 칼라휠 17, 000시간 고체 ※램프 1개 이상 ( Videowall ) 시 전체 교체 필요 동등 동등 1, 024 *768 / 1, 400 * 1, 050 시야각 우세 175도 열세 150도 응답속도 열세 8 ms 우세 빠름 해상도 1, 366 *768 Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.

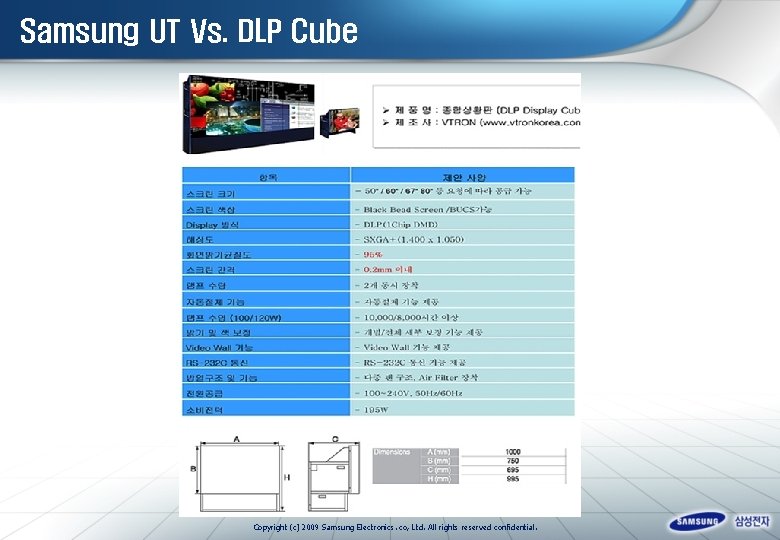

Samsung UT Vs. DLP Cube Copyright (c) 2009 Samsung Electronics. co, Ltd. All rights reserved confidential.
