INTRODUCCIÓN • ANTECEDENTES • METODOLOGÍA • OBJETIVOS • ÁMBITO Y EXTENSIÓN

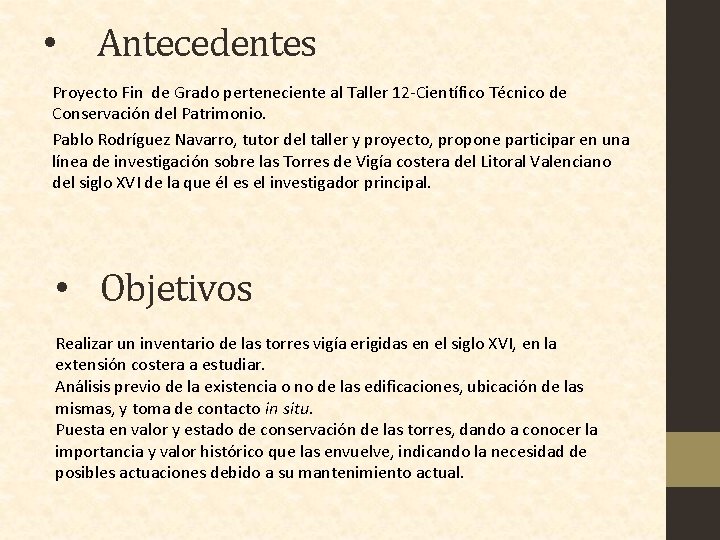

• Antecedentes Proyecto Fin de Grado perteneciente al Taller 12 -Científico Técnico de Conservación del Patrimonio. Pablo Rodríguez Navarro, tutor del taller y proyecto, propone participar en una línea de investigación sobre las Torres de Vigía costera del Litoral Valenciano del siglo XVI de la que él es el investigador principal. • Objetivos Realizar un inventario de las torres vigía erigidas en el siglo XVI, en la extensión costera a estudiar. Análisis previo de la existencia o no de las edificaciones, ubicación de las mismas, y toma de contacto in situ. Puesta en valor y estado de conservación de las torres, dando a conocer la importancia y valor histórico que las envuelve, indicando la necesidad de posibles actuaciones debido a su mantenimiento actual.

• Metodología: El estudio está basado en: • una parte documental y bibliográfica, • un levantamiento gráfico de las torres siguiendo métodos tradicionales e informáticos.

o Investigación documental y bibliográfica: Búsqueda de documentos que contuvieran información sobre las torres vigía levantadas en el s. XVI, de la forma tradicional, en libros que tratasen el tema de castillos y construcciones de defensa, o por medio del soporte digital internet, visitando páginas y enlaces relacionados con las torres vigía. Visita a las localidades objeto de estudio, acudiendo a bibliotecas municipales, archivos históricos, museos arqueológicos y dependencias municipales.

o Levantamiento gráfico: Comenzamos con la visita in situ al lugar dónde se ubican las torres, realizando una toma de datos mediante croquis a mano alzada, mediciones y una serie de fotografías.

o Mediante un software denominado 123 D Catch, que trabaja on-line, introducimos la secuencia fotográfica obtenida alrededor del perímetro de la torre, y nos crea un elemento 3 D de la misma.

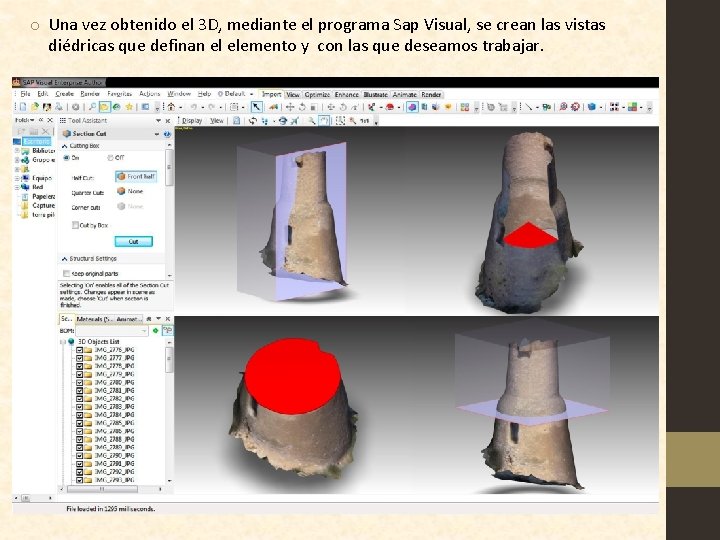

o Una vez obtenido el 3 D, mediante el programa Sap Visual, se crean las vistas diédricas que definan el elemento y con las que deseamos trabajar.

o Se mejora la calidad de estas vistas trabajando sobre ellas en el conocido programa informático Photoshop.

o Por último, estas vistas mejoradas y convertidas a formato JPG, se trasladan a Autocad, para poder trazar las líneas que componen el objeto, a una escala real, partiendo de las cotas tomadas in situ, creando los planos de las torres y/o sus posibles hipótesis.

• Ámbito y extensión Torres erigidas a lo largo del siglo XVI, en el reinado de Felipe II. Dentro del marco de la Comunidad Valencia, este proyecto se centra en el sur de la población de Dénia y en todo el municipio de Jávea, ambas poblaciones pertenecientes a la provincia de Alicante. • 25 km de costa donde se levantaron 6 torres vigías durante el s. XVI.

CONTEXTO HISTÓRICO • FELIPE II Y EL SISTEMA DEFENSIVO EN EL REINO • TORRES VIGÍAS EN LA DE VALENCIA. MARINA ALTA • TORRES VIGÍAS

• Felipe II y el sistema defensivo en el Reino de Valencia.

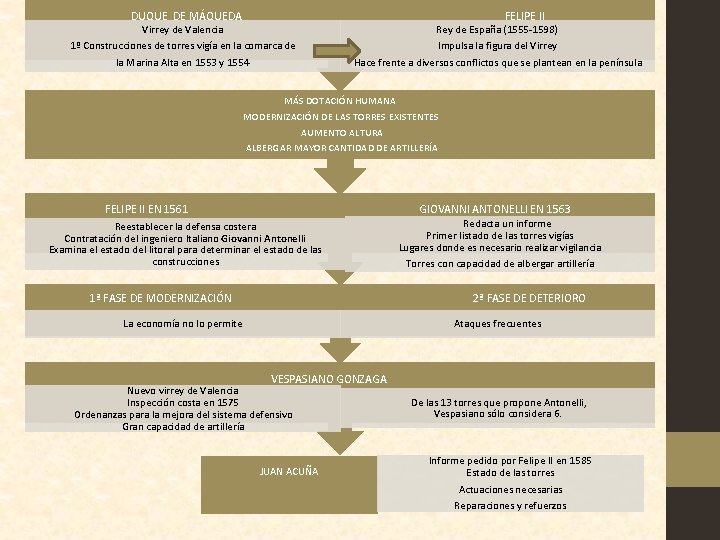

DUQUE DE MÁQUEDA FELIPE II Virrey de Valencia 1º Construcciones de torres vigía en la comarca de la Marina Alta en 1553 y 1554 Rey de España (1555 -1598) Impulsa la figura del Virrey Hace frente a diversos conflictos que se plantean en la península MÁS DOTACIÓN HUMANA MODERNIZACIÓN DE LAS TORRES EXISTENTES AUMENTO ALTURA ALBERGAR MAYOR CANTIDAD DE ARTILLERÍA FELIPE II EN 1561 GIOVANNI ANTONELLI EN 1563 Redacta un informe Reestablecer la defensa costera Primer listado de las torres vigías Contratación del ingeniero Italiano Giovanni Antonelli Lugares donde es necesario realizar vigilancia Examina el estado del litoral para determinar el estado de las construcciones Torres con capacidad de albergar artillería 1ª FASE DE MODERNIZACIÓN 2ª FASE DE DETERIORO La economía no lo permite Ataques frecuentes VESPASIANO GONZAGA Nuevo virrey de Valencia De las 13 torres que propone Antonelli, Inspección costa en 1575 Vespasiano sólo considera 6. Ordenanzas para la mejora del sistema defensivo Gran capacidad de artillería Informe pedido por Felipe II en 1585 JUAN ACUÑA Estado de las torres Actuaciones necesarias Reparaciones y refuerzos

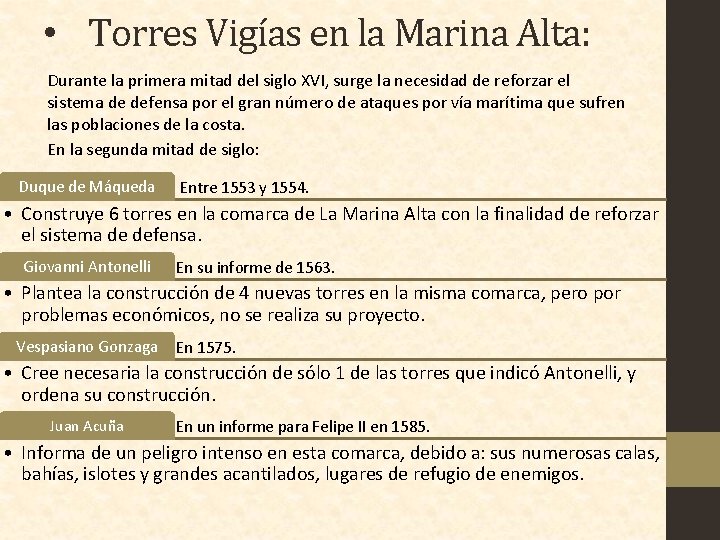

• Torres Vigías en la Marina Alta: Durante la primera mitad del siglo XVI, surge la necesidad de reforzar el sistema de defensa por el gran número de ataques por vía marítima que sufren las poblaciones de la costa. En la segunda mitad de siglo: Duque de Máqueda Entre 1553 y 1554. • Construye 6 torres en la comarca de La Marina Alta con la finalidad de reforzar el sistema de defensa. Giovanni Antonelli En su informe de 1563. • Plantea la construcción de 4 nuevas torres en la misma comarca, pero por problemas económicos, no se realiza su proyecto. Vespasiano Gonzaga En 1575. • Cree necesaria la construcción de sólo 1 de las torres que indicó Antonelli, y ordena su construcción. Juan Acuña En un informe para Felipe II en 1585. • Informa de un peligro intenso en esta comarca, debido a: sus numerosas calas, bahías, islotes y grandes acantilados, lugares de refugio de enemigos.

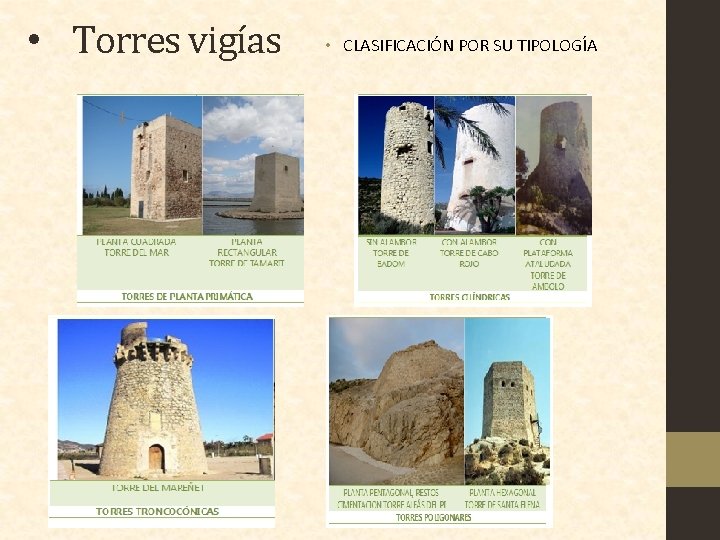

• Torres vigías • CLASIFICACIÓN POR SU TIPOLOGÍA

• Torres vigías • CLASIFICACIÓN POR SITUACIÓN GEOGRÁFICA

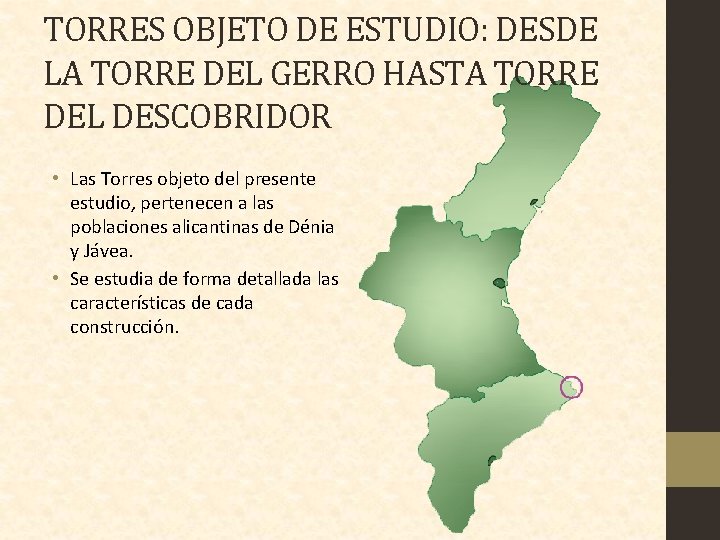

TORRES OBJETO DE ESTUDIO: DESDE LA TORRE DEL GERRO HASTA TORRE DEL DESCOBRIDOR • Las Torres objeto del presente estudio, pertenecen a las poblaciones alicantinas de Dénia y Jávea. • Se estudia de forma detallada las características de cada construcción.

Localización Estado actual Torre del Gerro Sur de Dénia Existente Torre de San Antonio Norte de Jávea Inexistente Torre de San Jorge Jávea Inexistente Torre del Arenal Jávea Inexistente Torre del Portichol Jávea Existente Torre del Descubridor Sur de Jávea Existente

• TORRE DEL GERRO

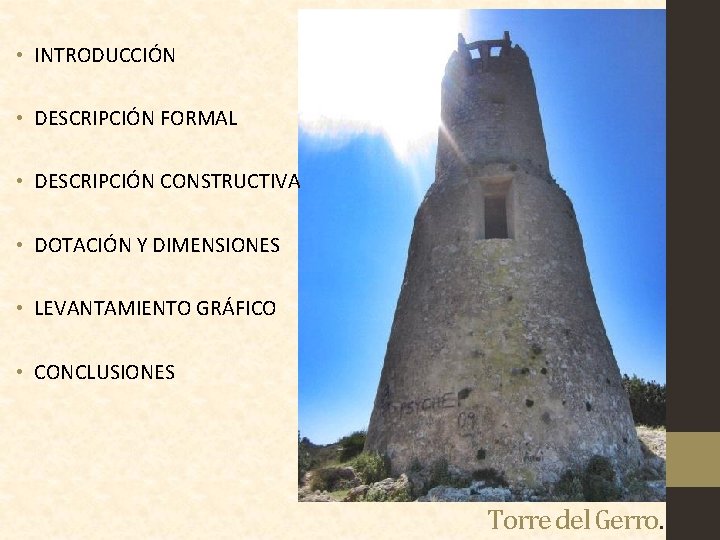

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CONCLUSIONES Torre del Gerro.

• Introducción Se encuentra en la urbanización de Les Rotes. Construida entre 1553 y 1554, por orden del Virrey de Valencia. Estado de conservación muy favorable. Forma parte de la Red de Rutas y Miradores de la Comunidad Valenciana. • Declarada monumento BIC en 1985. • Conocida como Torre del Gerro/ Agua Dulce/ de Les Arenetes. • • • Erigida sobre un acantilado a unos 132 metros de altura.

• Descripción formal • Situada sobre un acantilado y sobre un nacimiento de agua dulce, por lo tanto, tenía doble función, la del dominio visual de la costa y la del control del nacimiento para evitar el aprovechamiento ajeno. • Torre troncocónica de planta redonda coronada por dos matacanes. Presenta dos cuerpos troncocónicos superpuestos debido al refuerzo que sufrió en la base. • En la fachada escudo de gran tamaño con el distintivo de la corona de Carlos I. • Interior formado por 3 cuerpos: uno inferior y macizo, y dos alturas superpuestas. • Torre más peculiar de las existentes en la actualidad respecto a su estructura. • Descripción constructiva • • Construcción de mampostería irregular con mampuestos de pequeño tamaño y de origen local, dispuestos en hiladas aparentemente horizontales y compactadas con mortero de cal y grava. Matacanes de mampostería y sillería labrada. Plantas abovedadas. Posteriores reconstrucciones realizadas con mortero de cemento.

• Dotación y dimensiones • Altura alrededor de los 14 metros y de diámetro inferior 7 metros. • No tenía soldados sujetos a ella, era una torre destinada a la vigilancia costera, sólo en momentos de peligro 3 soldados permanecían en ella. • Posición estratégica, permitiendo el control de un amplio segmento de la costa. • Conexiones: torre Almadraba y Torre de Cabo de San Antonio

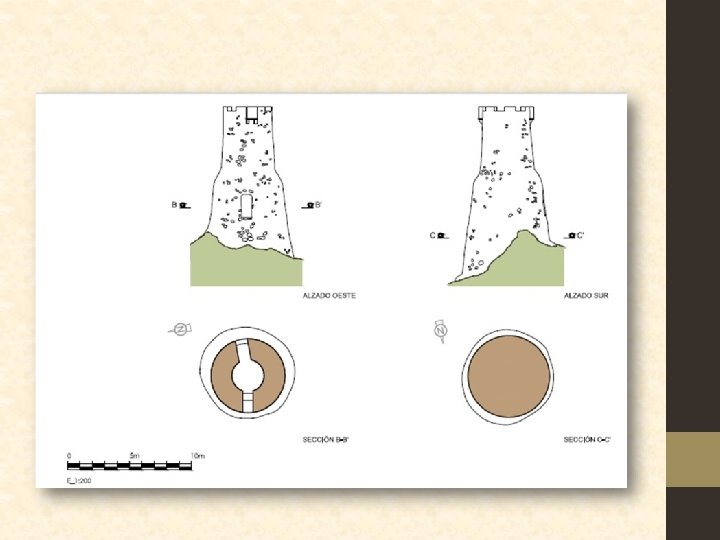

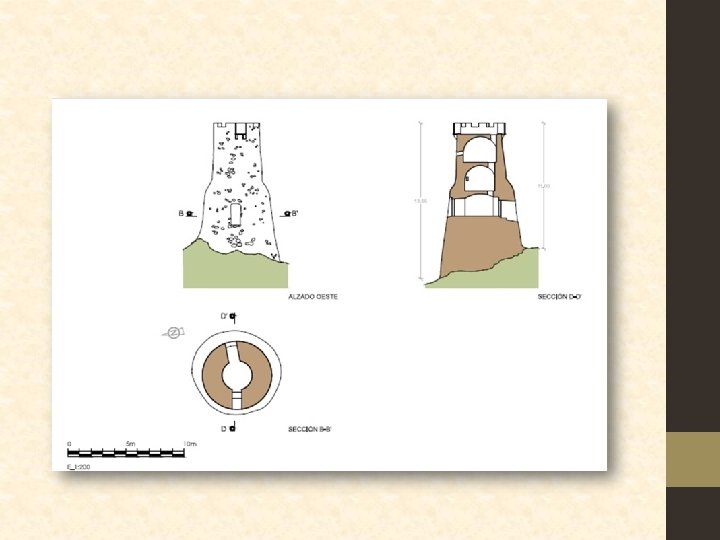

• Levantamiento gráfico

• Conclusiones • Debido mantenimiento. • Forma parte de la red de miradores de la Comunidad Valencia, y por lo tanto resultaría interesante impulsar su puesta en valor a los visitantes, dando a conocer que formó parte de una red de vigilancia costera.

TORRE DE SAN ANTONIO

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CONCLUSIONES Torre de San Antonio.

• Introducción • Cabo de San Antonio, Jávea. • Primera torre localizada de norte a sur en la provincia de • Descripción formal Jávea. • Se erigía sobre un acantilado, por • Construida por el Duque de lo que su función era del dominio Máqueda en 1553. visual de la costa. • Desaparecida en el año 1855 • Adosada a la pared de una • De planta Cuadrada, tenía una pared adosada a una ermita y su ubicación era próxima al actual Faro del • Este tipo de planta no es muy Cabo de San Antonio. usual en las torres de vigía • Altitud del acantilado 170 m costera, y se corresponde con sobre el nivel del mar. torres situadas al interior de poblaciones.

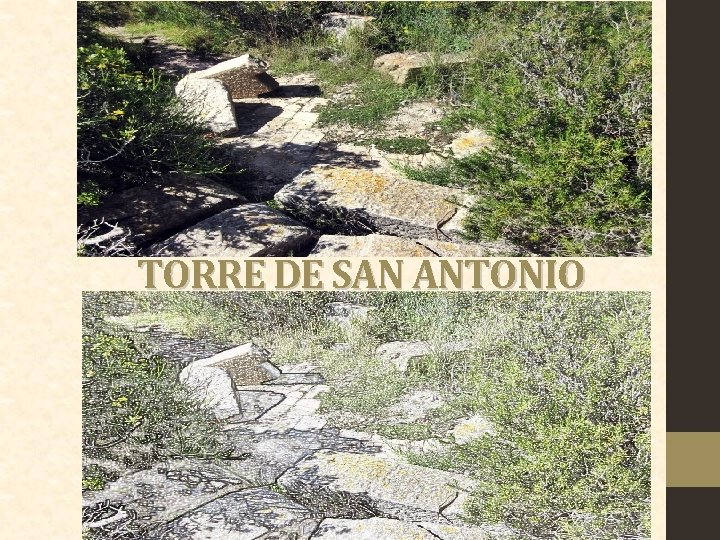

• Descripción constructiva • Escasez de documentos e información. • De planta cuadrada, reflejado en los informes de Giovanni Antonelli y Vespasiano Gonzaga. • Todas las torres estudiadas en este proyecto fueron erigidas casi en la misma década, por lo que, los materiales utilizados para ésta deberían ser similares a las de sus alrededores; mampostería irregular, compactada con mortero de cal y grava. • Actualmente no existen construcciones que se correspondan con esta tipología de planta. • Dotación y dimensiones • No había guardias de forma permanente, hasta 1585, que se ordenó la presencia de 3 soldados armados. • No consta en las Ordenanzas de la Guardia y Custodia de la Costa Marítima del año 1673. • Conexiones: Torre del Gerro y Torre de San Jorge.

• Levantamiento gráfico: • Sólo disponemos de un plano encontrado en el Museo Arqueológico de Jávea, que se corresponde con el levantamiento del Faro del cabo de San Antonio, partiendo de la estructura de la torre vigía allí construida. • Conclusiones Estudio muy limitado por la escasez de datos. Derribo de la torre para posterior construcción de Faro. Cambio de uso, para la conservación del patrimonio. Lugar con vistas muy privilegiadas.

T O R R E D E S A N J O R G E

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CONCLUSIONES Torre de San Jorge.

• Introducción • Ordenada construir en 1559, proyectada por Antonelli en 1563 y finalmente edificada en 1578. • Estructura totalmente diferenciada al resto de las construcciones de la zona. • Situada en el rincón del Cabo de San Antonio, en el embarcadero de Jávea. • Zona muy accesible hacia el interior de la población. • Conocida como Torre de San Jorge/ Castillo de San Jorge/ Torre de Jávea/ Torre de la Mezquita. • Desaparecida en la actualidad • Se situaba a 30 metros de altitud sobre el nivel del mar.

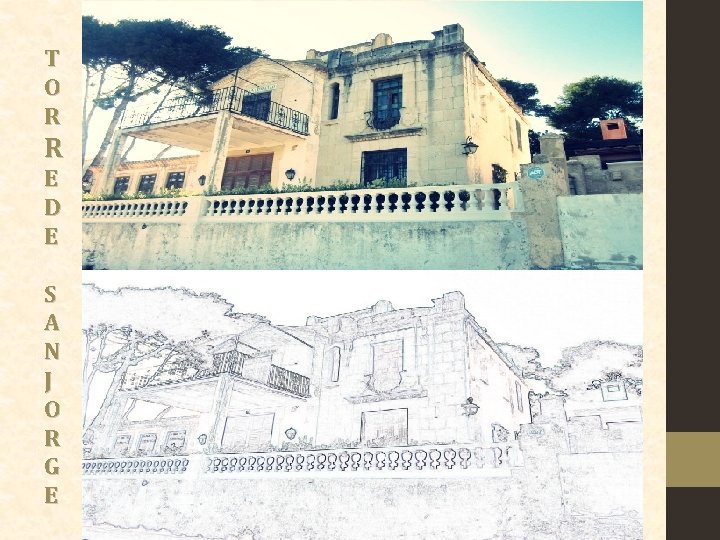

• Descripción formal • Torre situada en playas bajas, su misión: controlar la entrada de enemigos hacia el interior de la población y posibles desembarques no deseados. • Planta hexagonal, no se encuentran construcciones de esta tipología en la Comunidad Valenciana, pero sí en la Región de Murcia. • Arquitectura moderna del ingeniero Antonelli. • Estructura formada por 3 cuerpos: el primero en forma de talud y con muros gruesos, y el segundo y tercero comunicados, con acceso a la parte superior y de forjados abovedados. • Terraza preparada para soportar gran cantidad de piezas de artillería.

• Descripción constructiva • Antonelli para este tipo de construcciones recomendaba fábricas de tapia. • En las construcciones de Murcia, los materiales utilizados fueron mampostería trabada con argamasa de mortero de cal. • Dotación y dimensiones • Diámetro de la parte inferior de la construcción, alrededor de los 8 metros. • Muros de 2 metros de espesor, revestidos exteriormente. • Respecto a las dotaciones de soldados, existían 3 de forma permanente. • Conexión: Torre de Cabo de San Antonio y Torre del Arenal.

• Levantamiento gráfico • Al no existir la torre ni datos sobre ella, no se ha podido realizar un levantamiento gráfico. • En el museo arqueológico de Jávea sólo conservaban la copia de un lienzo que se encuentra en el Escorial, y donde aparece pintada la torre. • En un libro, se plasma un hipotético levantamiento de esta torre, pero no sería fiable partir de éste, puesto que no contiene cotas.

• Conclusiones • Escasos datos sobre la construcción. • No se conocen ni tan siquiera los motivos de su desaparición. • Pérdida de la historia que nos envuelve.

TORRE DEL ARENAL

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CONCLUSIONES Torre del Arenal.

• Introducción • Descripción formal: • Playa del Arenal, Jávea. • Según su situación geográfica, torre de playas bajas, con la función de evitar el • El primer levantamiento de esta adentramientos de enemigos hacia el torre data del año 1424. interior. • Miedo y temor parte de los ciudadanos y posteriores estudios • Torre poligonal de base rectangular con alambor, tipología bastante común a lo de los ingenieros italianos y virrey largo del litoral valenciano. optan por realizar una reconstrucción en 1563, tras el • Similitud con la torre vigía del Rey de informe de Antonelli. Oropesa, que plasma la misma estructura aunque las dimensiones sean mayores con • Desaparecida en la actualidad. respecto a la Torre del Arenal. • Se situaba a escasos metros de la cota de nivel del mar. • Torre del Arenal/ Castilla de la Fontana/ Torre de San Martín.

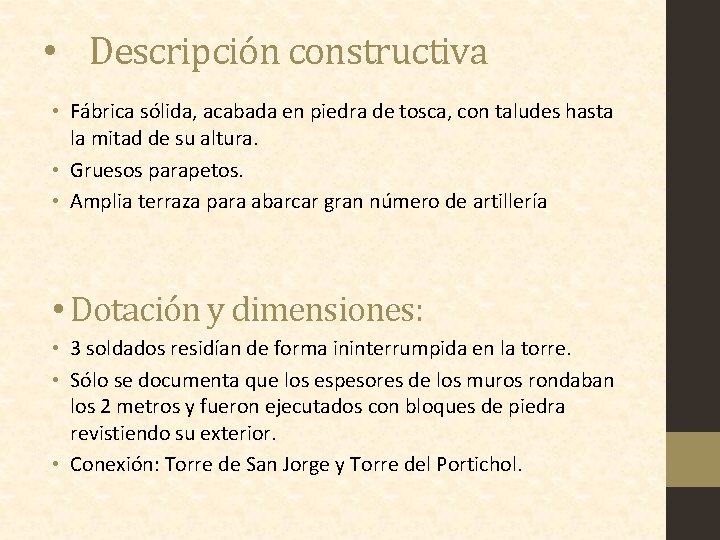

• Descripción constructiva • Fábrica sólida, acabada en piedra de tosca, con taludes hasta la mitad de su altura. • Gruesos parapetos. • Amplia terraza para abarcar gran número de artillería • Dotación y dimensiones: • 3 soldados residían de forma ininterrumpida en la torre. • Sólo se documenta que los espesores de los muros rondaban los 2 metros y fueron ejecutados con bloques de piedra revistiendo su exterior. • Conexión: Torre de San Jorge y Torre del Portichol.

• Levantamiento gráfico • Disponemos de un levantamiento gráfico realizado por Josep Boira en su libro, pero como sucede con la torre anterior, no existen cotas ni ningún tipo de dato fiable del que podamos partir. • Conclusiones: Limitación en lo referido al estudio, por la mínima documentación de la que se dispone. Torre de grandes dimensiones y características de las que no podemos disfrutar en la actualidad.

TORRE DEL PORTICHOL

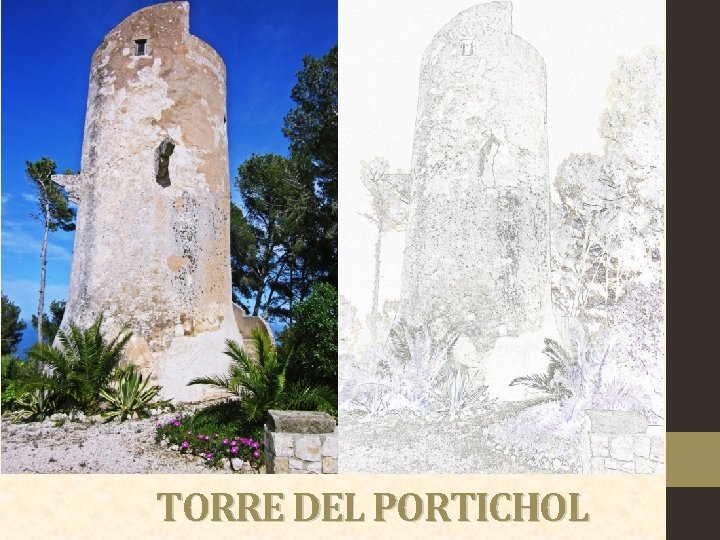

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CONCLUSIONES Torre del Portichol.

• Introducción • Partida del Portichol, Jávea. • Según documentos históricos la torre data de 1424, y según un documento emitido por el Duque de Maqueda a los jurados de altea, la torre se empezó a construir en 1553. • Se conserva en perfecto estado, a pesar de que ha sufrido varias modificaciones. • Situada dentro de una propiedad privada. • Torre del Portichol/ Torre de Cabo Primo/ Torre de Cabo Martín. • Declarada construcción BIC. • Altitud 126 m con respecto al nivel del mar.

• Descripción formal • Torre situada sobre un acantilado, con la función única del control visual del litoral y sus alrededores. • Torre cilíndrica, de planta circular con alambor. • Edificación de formada por dos cámaras sobre una base terraplenada reforzada con un pronunciado talud. • Sala del primer piso, alojamiento de soldados. • Descripción constructiva: • Construida con mampostería irregular, dispuesta en hiladas horizontales y recogida con mortero de cal y grava de tonalidad blanquecina. • Utilización de diversos tipos de materiales en posteriores restauraciones.

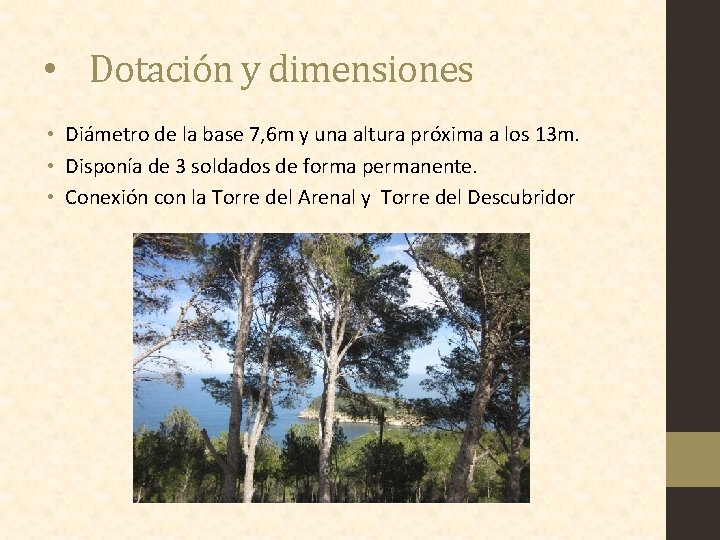

• Dotación y dimensiones • Diámetro de la base 7, 6 m y una altura próxima a los 13 m. • Disponía de 3 soldados de forma permanente. • Conexión con la Torre del Arenal y Torre del Descubridor

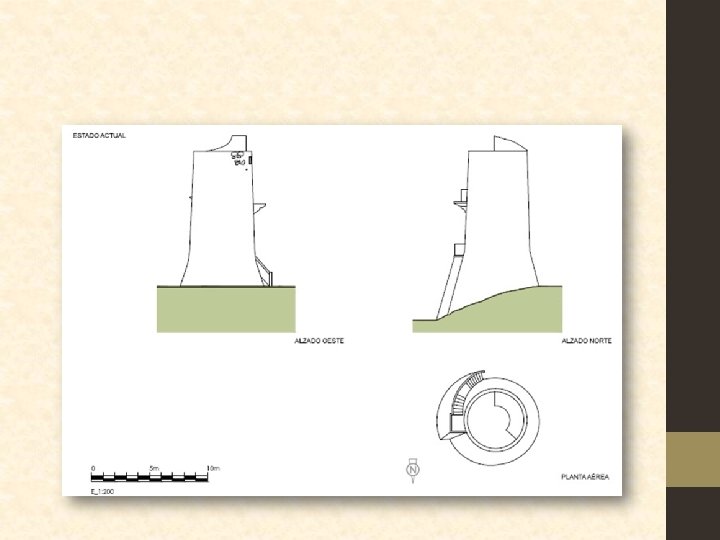

• Levantamiento gráfico

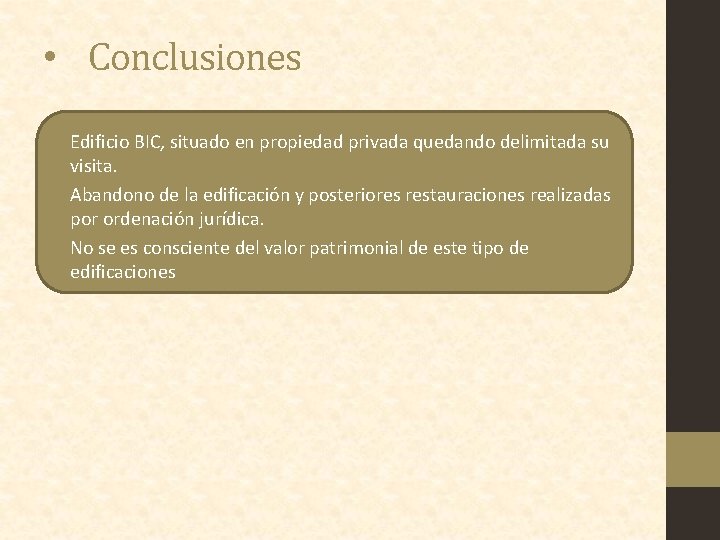

• Conclusiones • Elemento BIC situado dentro de una propiedad privada quedando restringida la visita a la torre. • Reconstrucciones adaptadas a las exigencias y disfrute de los propietarios sin tener en cuenta el valor patrimonial del elemento. • Ubicación con vistas privilegiadas.

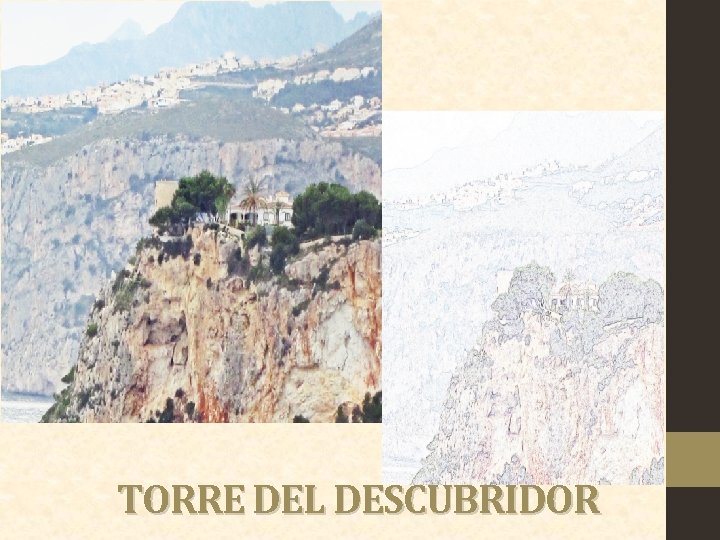

TORRE DEL DESCUBRIDOR

• INTRODUCCIÓN • DESCRIPCIÓN FORMAL • DESCRIPCIÓN CONSTRUCTIVA • DOTACIÓN Y DIMENSIONES • LEVANTAMIENTO GRÁFICO • CARTOGRAFÍA • CONCLUSIONES Torre del descubridor.

• Introducción • • Punta del Descubridor, Jávea. Construida en 1553 por el Duque de Maqueda. Situada dentro de una propiedad privada. Se conserva en buen estado. Totalmente restaurada en 1997. Declarada Bic en 1993. Altura cercana a los 100 m con respecto el nivel del mar. Durante la década de los años 80 y 90 numerosas denuncias a causa del deterioro y abandono del mantenimiento de la torre.

• Descripción formal • Pertenece al grupo de torres cilíndricas con plataforma ataludada. • Se ubica en la punta de un acantilado, con la única función de la vigilancia marítima. • Base maciza terraplenada hasta la mitad de su altura, y de forma cuadrada. • Disponía de dos garitas. • Descripción Constructiva • Su cimentación se levanta sobre una zona muy rocosa en la punta del acantilado. • Base cuadrada construida con grandes bloques de piedra. • Formada por 3 cuerpos a pesar de su reducida altura. • Solo dos cuerpos habitables y solucionados con mampostería de origen local, y recibidos con mortero de cal y grava de tonalidades blanquecinas. • Gran similitud constructiva con la Torre de la Almadraba, Dénia.

• Dotación y dimensiones: • En documentos bibliográficos, exponen que es de tamaño más reducido que el resto pero no aportan una cifra exacta. • 3 soldados residían en ella de forma permanente. • Conexión con la Torre del Portichol y la Torre de Cabo de Moraira.

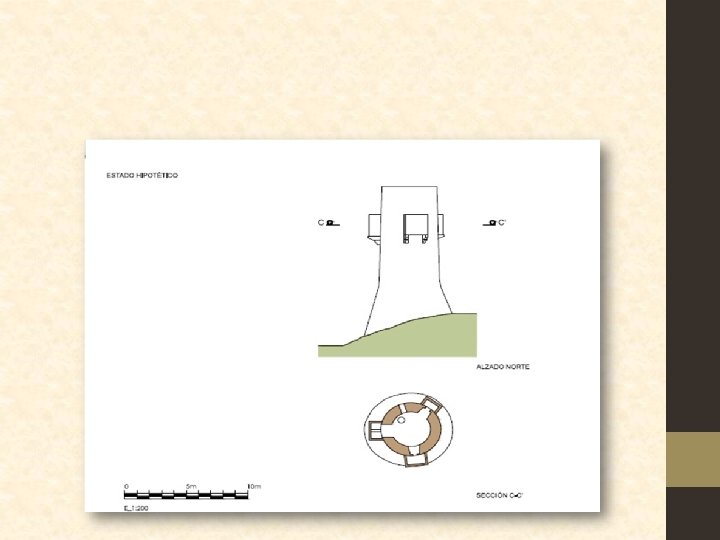

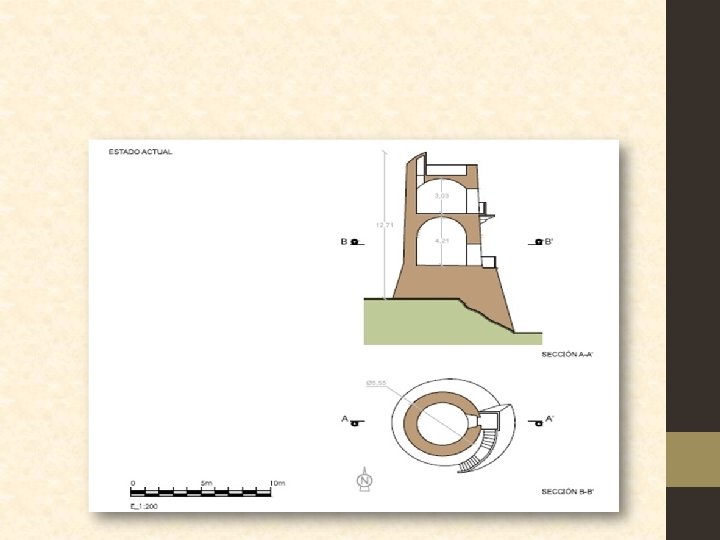

• Levantamiento Gráfico: • Partiendo de unos planos realizados antes de la restauración que sufrió la torre en 1997, y que cambió su estado original por completo, y con una hipótesis realizada por Josep Boira en su libro, he realizado un levantamiento hipotético de la torre, sin tener en cuenta cotas, ya que no ha sido posible tomarlas.

• Conclusiones • Edificio BIC, situado en propiedad privada quedando delimitada su visita. • Abandono de la edificación y posteriores restauraciones realizadas por ordenación jurídica. • No se es consciente del valor patrimonial de este tipo de edificaciones

CONCLUSIONES • • ANÁLISIS GENERAL ANÁLISIS DEL ÁREA DE ESTUDIO CONCLUSIONES FINALES VALORACIÓN PERSONAL

• Análisis general • Acontecimientos ocurridos durante el siglo XV y XVI que desencadenaron en la construcción de una red de torres vigía a lo largo de la costa del Mediterráneo. • Estudios previos sobre las torres ubicadas en la Zona costera de Dénia y Jávea. • Conocer el estado las torres, materiales, ubicación geográfica, características morfológicas y sistemas constructivos. • Análisis gráficos con el fin de aproximarse a la realidad existente.

• Análisis del área de estudio • Municipios de Dénia y Jávea, pertenecientes a la comarca de La Marina, provincia de Alicante. • Durante el siglo XVI, se levantaron 6 torres en este tramo costero. • En la actualidad sólo conservan 3: Torre del Gerro, Torre del Portichol y Torre del Descubridor. • De las otras 3 torres, no existen ningún resto de ellas.

• Valoración personal • Una vez terminado este estudio, resulta interesante la riqueza que nos aporta el conocimiento relacionado construcciones que forman parte de nuestra historia y patrimonio, que en ocasiones suele quedar en el olvido. • Impulsar el conocimiento de este tipo de monumentos a cualquier ciudadano con la finalidad de que perduren en nuestros días. • La importancia que tiene el patrimonio histórico que nos rodea y que pasa desapercibido ante nuestros ojos, no siendo conscientes del privilegio del que podemos disfrutar.
