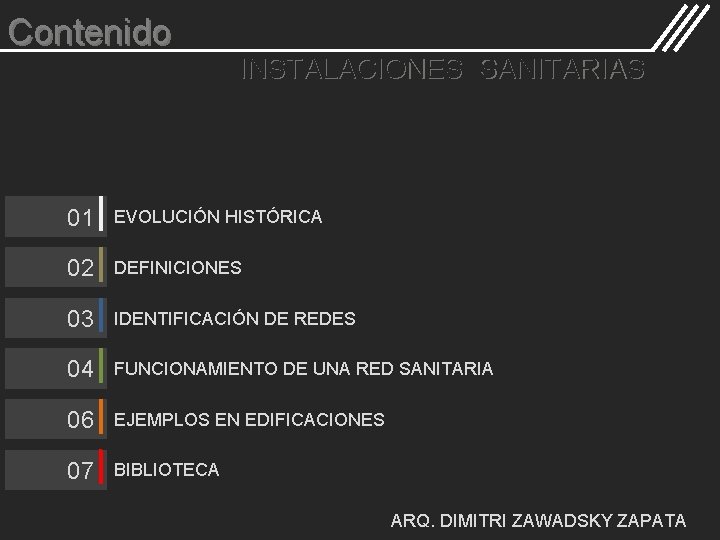

Contenido INSTALACIONES SANITARIAS 01 EVOLUCIÓN HISTÓRICA 02 DEFINICIONES 03 IDENTIFICACIÓN DE REDES 04 FUNCIONAMIENTO DE UNA RED SANITARIA 06 EJEMPLOS EN EDIFICACIONES 07 BIBLIOTECA ARQ. DIMITRI ZAWADSKY ZAPATA

01 HISTÓRICA INSTALACIONES SANITARIAS EVOLUCIÓN

01 INSTALACIONES SANITARIAS EVOLUCIÓN HISTÓRICA Alcantarillado Colonial “ En cuanto a la disposición de las aguas servidas (aguas negras), durante el periodo colonial, la sección transversal de las calles y carreras tenían la forma de batea o artesa, con la parte más honda en el centro por donde corría un caño revestido por lajas de piedra. Los habitantes arrojaban las aguas residuales y las basuras en este caño que corría por toda la ciudad, y la lluvia era la encargada de limpiar el primitivo drenaje que desembocaba en los mismos ríos, aguas abajo o en los pantanos al occidente de la ciudad” Tomado de: EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTA. http: //www. acueducto. com. co

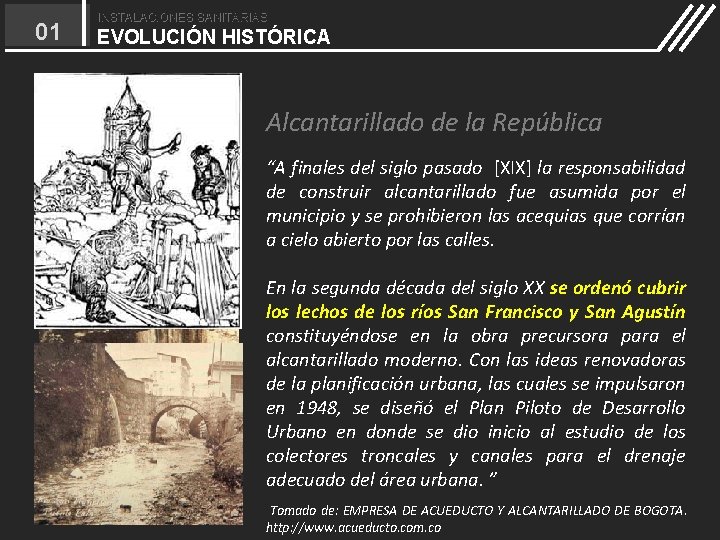

01 INSTALACIONES SANITARIAS EVOLUCIÓN HISTÓRICA Alcantarillado de la República “A finales del siglo pasado [XIX] la responsabilidad de construir alcantarillado fue asumida por el municipio y se prohibieron las acequias que corrían a cielo abierto por las calles. En la segunda década del siglo XX se ordenó cubrir los lechos de los ríos San Francisco y San Agustín constituyéndose en la obra precursora para el alcantarillado moderno. Con las ideas renovadoras de la planificación urbana, las cuales se impulsaron en 1948, se diseñó el Plan Piloto de Desarrollo Urbano en donde se dio inicio al estudio de los colectores troncales y canales para el drenaje adecuado del área urbana. ” Tomado de: EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTA. http: //www. acueducto. com. co

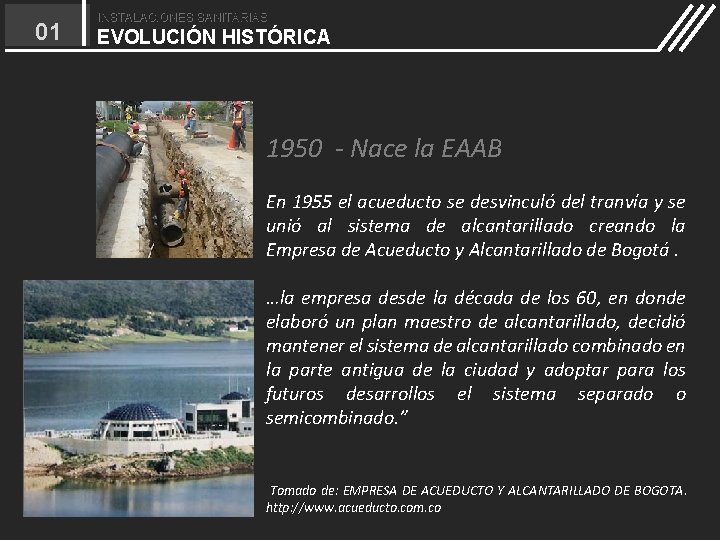

01 INSTALACIONES SANITARIAS EVOLUCIÓN HISTÓRICA 1950 - Nace la EAAB En 1955 el acueducto se desvinculó del tranvía y se unió al sistema de alcantarillado creando la Empresa de Acueducto y Alcantarillado de Bogotá. …la empresa desde la década de los 60, en donde elaboró un plan maestro de alcantarillado, decidió mantener el sistema de alcantarillado combinado en la parte antigua de la ciudad y adoptar para los futuros desarrollos el sistema separado o semicombinado. ” Tomado de: EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTA. http: //www. acueducto. com. co

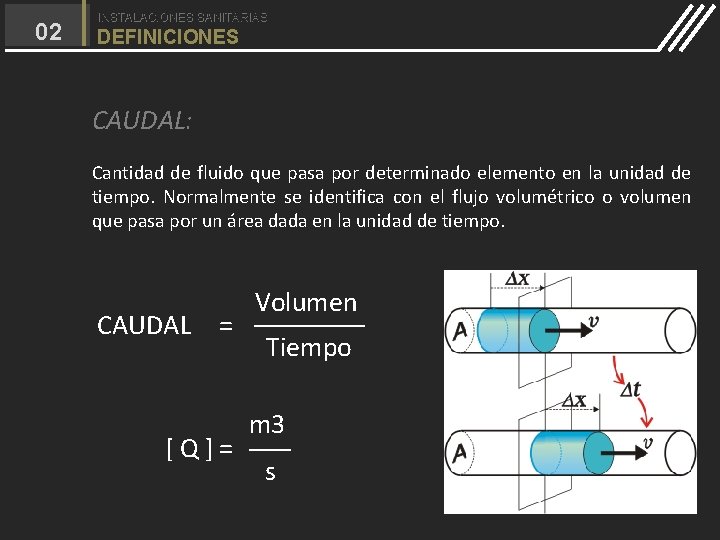

02 INSTALACIONES SANITARIAS DEFINICIONES CAUDAL: Cantidad de fluido que pasa por determinado elemento en la unidad de tiempo. Normalmente se identifica con el flujo volumétrico o volumen que pasa por un área dada en la unidad de tiempo. Volumen ____ CAUDAL = Tiempo m 3 [ Q ] = ___ s

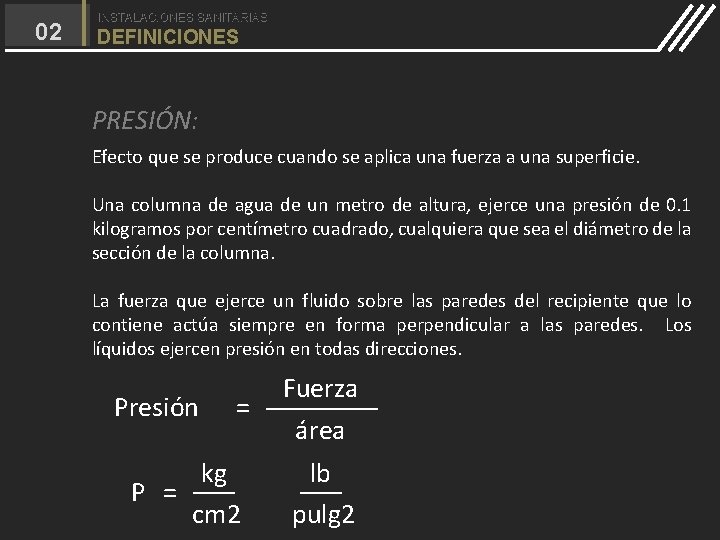

02 INSTALACIONES SANITARIAS DEFINICIONES PRESIÓN: Efecto que se produce cuando se aplica una fuerza a una superficie. Una columna de agua de un metro de altura, ejerce una presión de 0. 1 kilogramos por centímetro cuadrado, cualquiera que sea el diámetro de la sección de la columna. La fuerza que ejerce un fluido sobre las paredes del recipiente que lo contiene actúa siempre en forma perpendicular a las paredes. Los líquidos ejercen presión en todas direcciones. Presión Fuerza ____ = área kg ___ P = cm 2 lb ___ pulg 2

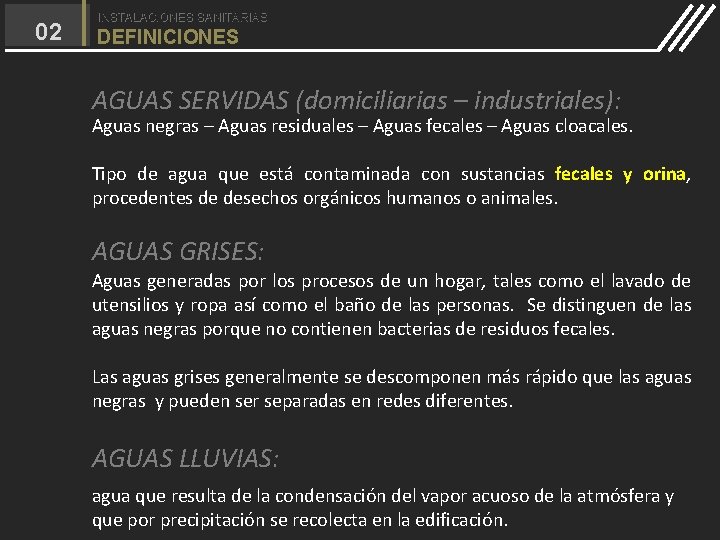

02 INSTALACIONES SANITARIAS DEFINICIONES AGUAS SERVIDAS (domiciliarias – industriales): Aguas negras – Aguas residuales – Aguas fecales – Aguas cloacales. Tipo de agua que está contaminada con sustancias fecales y orina, procedentes de desechos orgánicos humanos o animales. AGUAS GRISES: Aguas generadas por los procesos de un hogar, tales como el lavado de utensilios y ropa así como el baño de las personas. Se distinguen de las aguas negras porque no contienen bacterias de residuos fecales. Las aguas grises generalmente se descomponen más rápido que las aguas negras y pueden ser separadas en redes diferentes. AGUAS LLUVIAS: agua que resulta de la condensación del vapor acuoso de la atmósfera y que por precipitación se recolecta en la edificación.

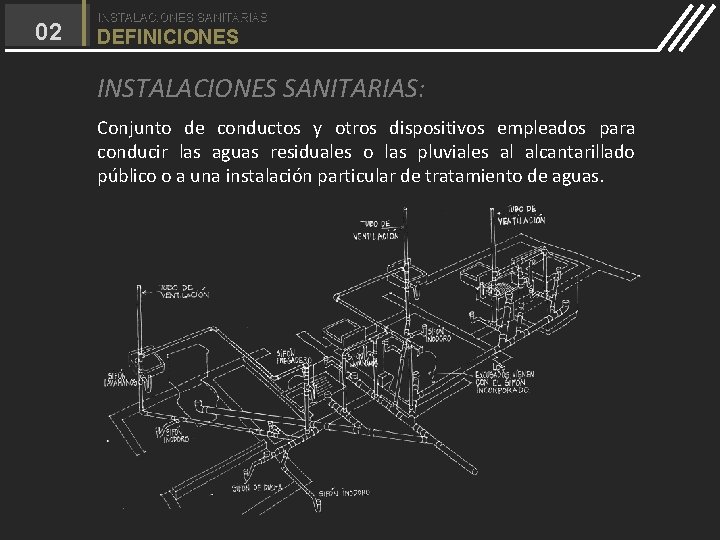

02 INSTALACIONES SANITARIAS DEFINICIONES INSTALACIONES SANITARIAS: Conjunto de conductos y otros dispositivos empleados para conducir las aguas residuales o las pluviales al alcantarillado público o a una instalación particular de tratamiento de aguas.

IDENTIFICACIÓN de REDES INSTALACIONES SANITARIAS 03

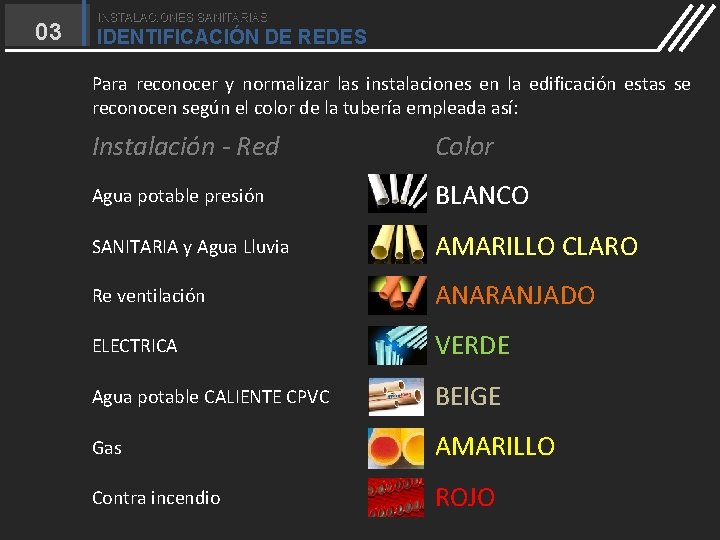

03 INSTALACIONES SANITARIAS IDENTIFICACIÓN DE REDES Para reconocer y normalizar las instalaciones en la edificación estas se reconocen según el color de la tubería empleada así: Instalación - Red Color Agua potable presión BLANCO SANITARIA y Agua Lluvia AMARILLO CLARO Re ventilación ANARANJADO ELECTRICA VERDE Agua potable CALIENTE CPVC BEIGE Gas AMARILLO Contra incendio ROJO

DE UNA RED SANITARIA INSTALACIONES SANITARIAS 04 FUNCIONAMIENTO

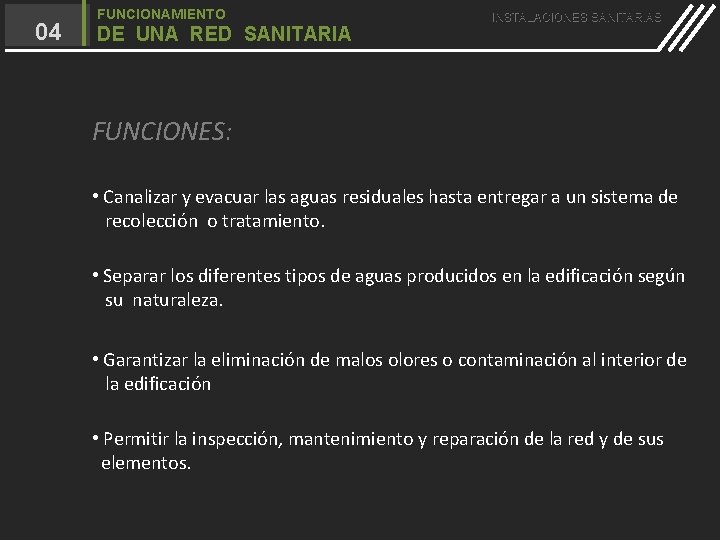

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS FUNCIONES: • Canalizar y evacuar las aguas residuales hasta entregar a un sistema de recolección o tratamiento. • Separar los diferentes tipos de aguas producidos en la edificación según su naturaleza. • Garantizar la eliminación de malos olores o contaminación al interior de la edificación • Permitir la inspección, mantenimiento y reparación de la red y de sus elementos.

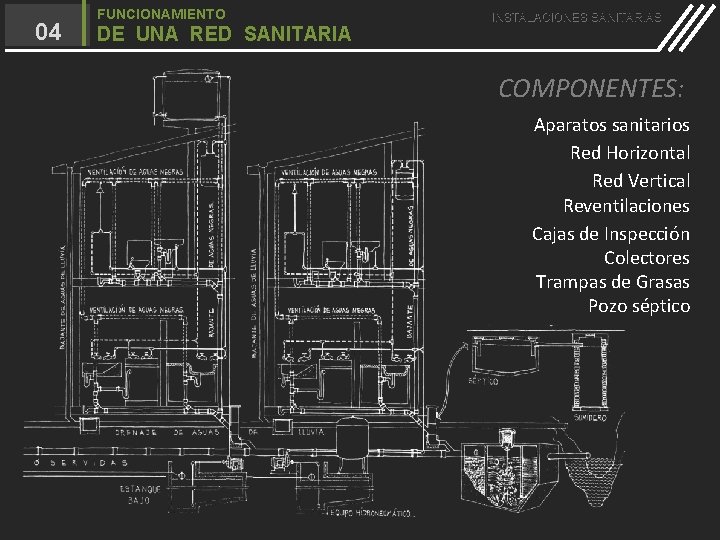

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: Aparatos sanitarios Red Horizontal Red Vertical Reventilaciones Cajas de Inspección Colectores Trampas de Grasas Pozo séptico

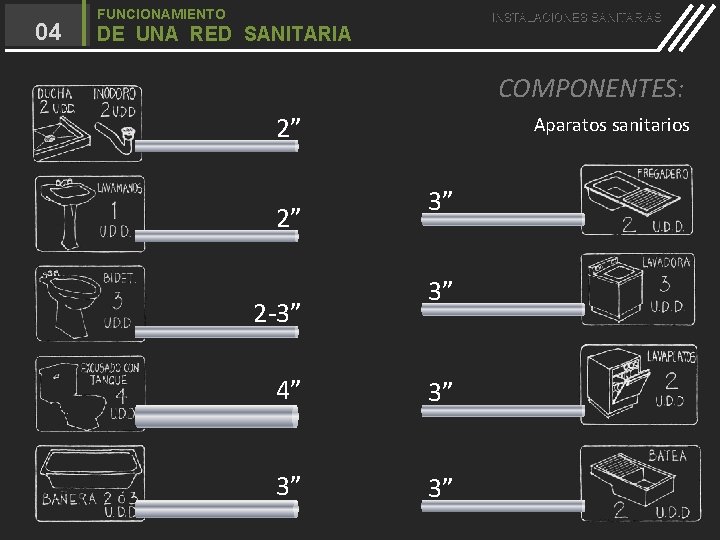

04 FUNCIONAMIENTO INSTALACIONES SANITARIAS DE UNA RED SANITARIA COMPONENTES: 2” 2” 2 -3” Aparatos sanitarios 3” 3” 4” 3” 3” 3”

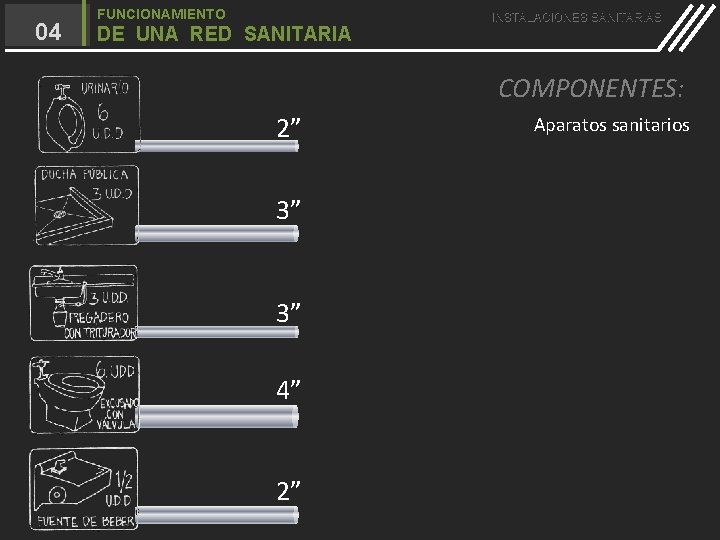

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: 2” 3” 3” 4” 2” Aparatos sanitarios

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: RED HORIZONTAL (araña, muñeco, red) Líquidos Sólidos Grasas Temperaturas variadas Ácidos – Químicos - Solventes

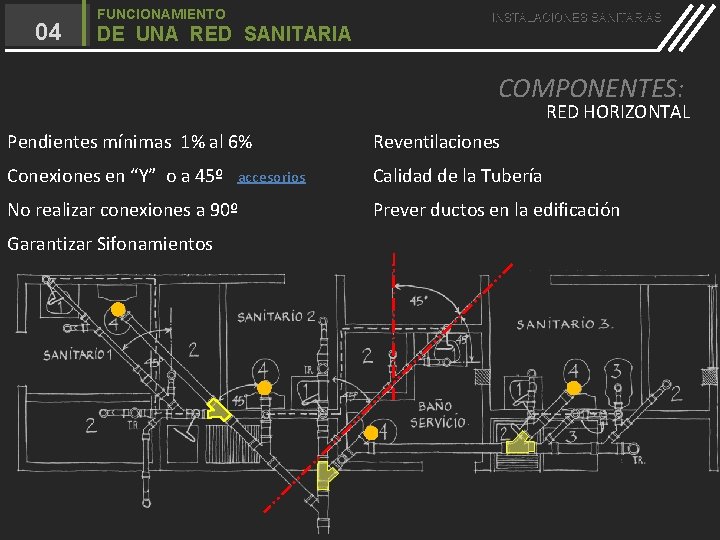

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: RED HORIZONTAL Pendientes mínimas 1% al 6% Reventilaciones Conexiones en “Y” o a 45º Calidad de la Tubería accesorios No realizar conexiones a 90º Garantizar Sifonamientos Prever ductos en la edificación

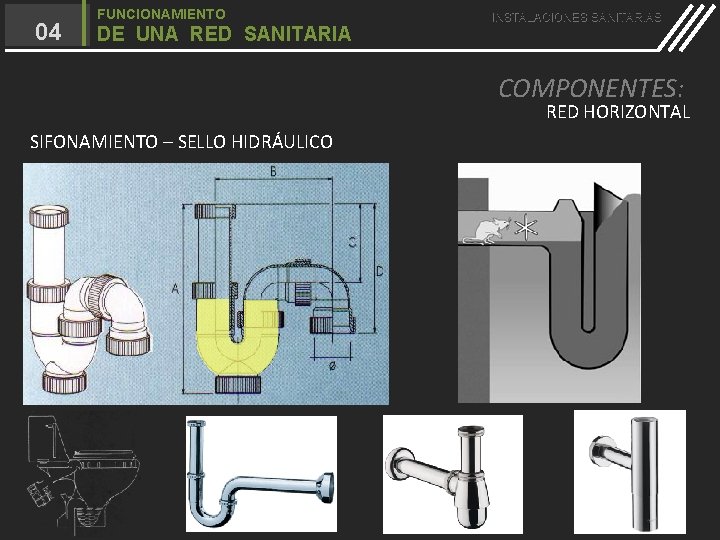

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: RED HORIZONTAL SIFONAMIENTO – SELLO HIDRÁULICO

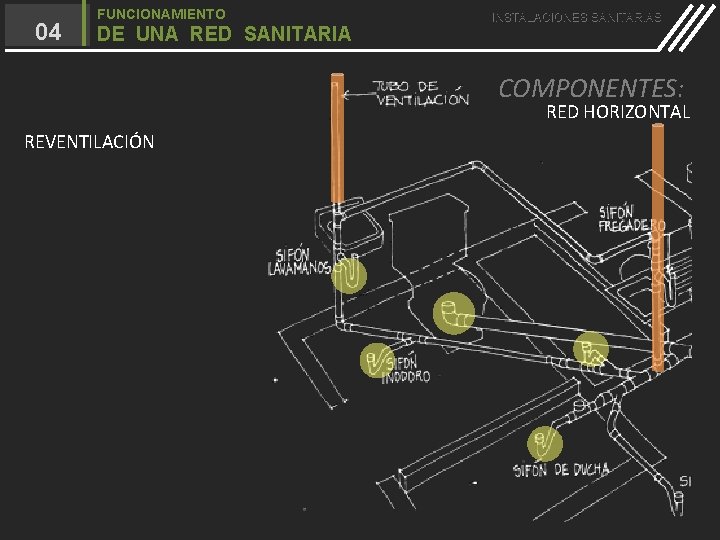

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: RED HORIZONTAL REVENTILACIÓN

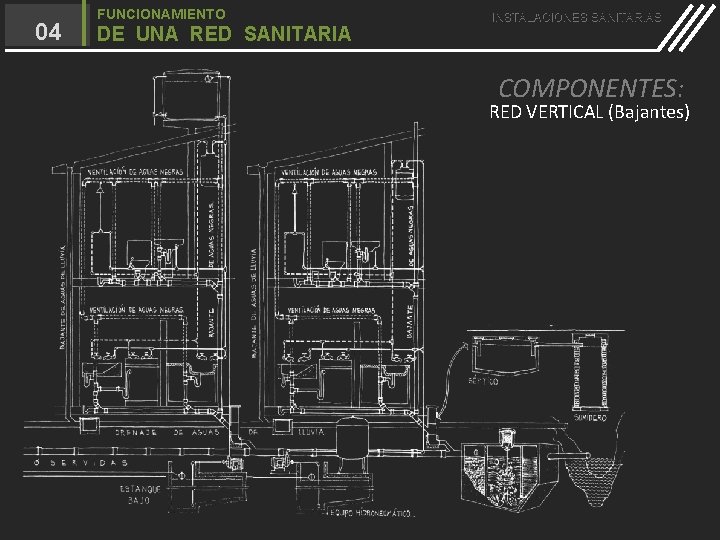

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: RED VERTICAL (Bajantes)

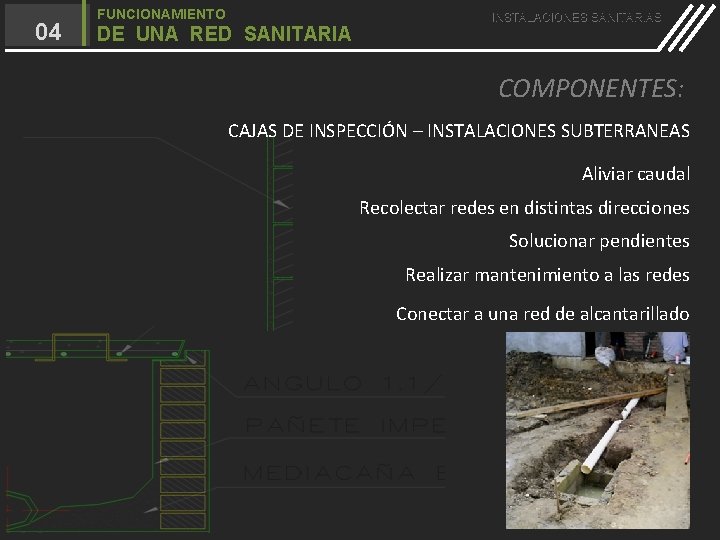

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS COMPONENTES: CAJAS DE INSPECCIÓN – INSTALACIONES SUBTERRANEAS Aliviar caudal Recolectar redes en distintas direcciones Solucionar pendientes Realizar mantenimiento a las redes Conectar a una red de alcantarillado

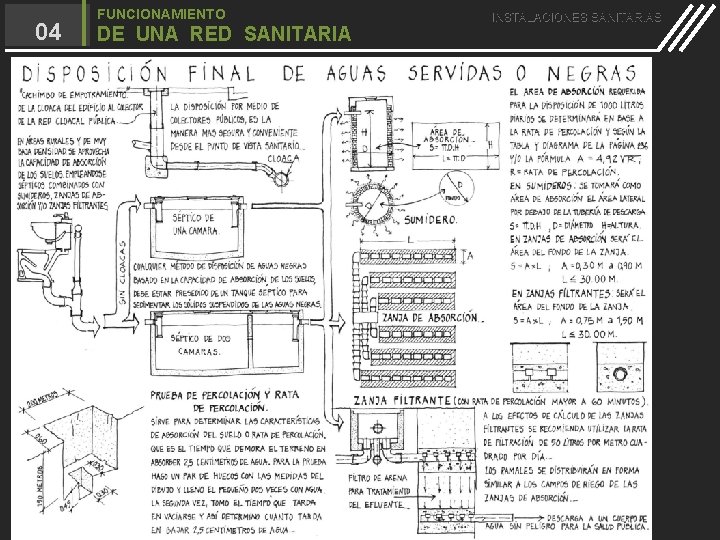

04 FUNCIONAMIENTO DE UNA RED SANITARIA INSTALACIONES SANITARIAS

EDIFICACIONES INSTALACIONES SANITARIAS 05 EJEMPLOS EN

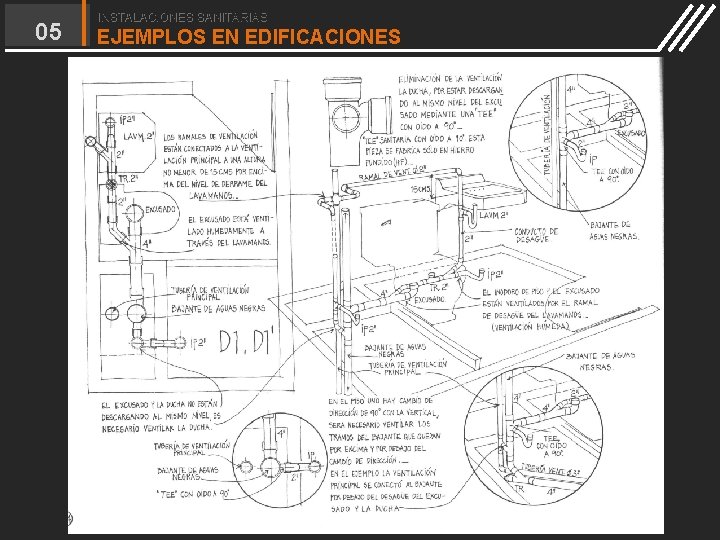

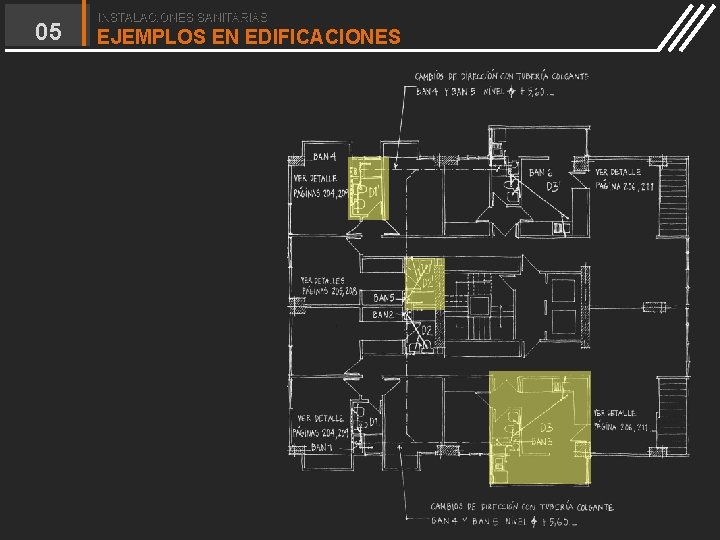

05 INSTALACIONES SANITARIAS EJEMPLOS EN EDIFICACIONES

05 INSTALACIONES SANITARIAS EJEMPLOS EN EDIFICACIONES

05 INSTALACIONES SANITARIAS EJEMPLOS EN EDIFICACIONES

05 INSTALACIONES SANITARIAS EJEMPLOS EN EDIFICACIONES

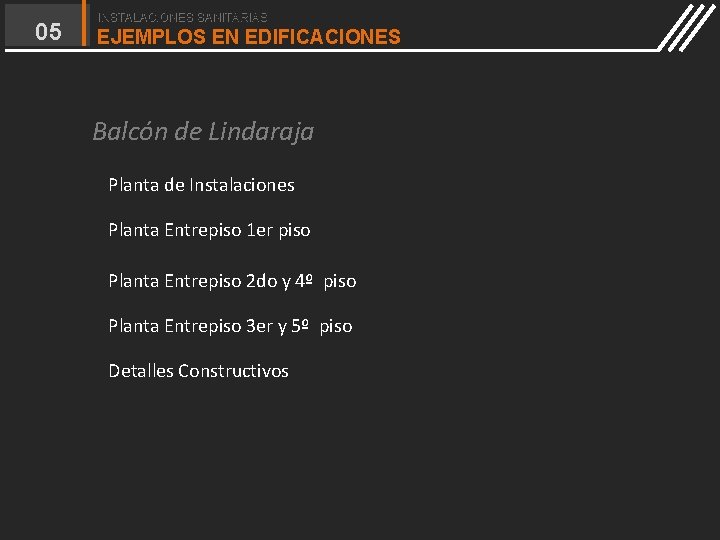

05 INSTALACIONES SANITARIAS EJEMPLOS EN EDIFICACIONES Balcón de Lindaraja Planta de Instalaciones Planta Entrepiso 1 er piso Planta Entrepiso 2 do y 4º piso Planta Entrepiso 3 er y 5º piso Detalles Constructivos

06 INSTALACIONES SANITARIAS BIBLIOGRAFIA

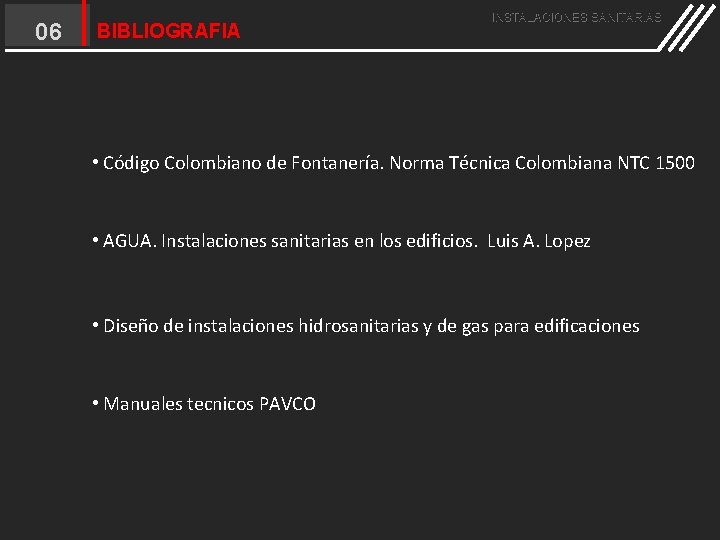

06 BIBLIOGRAFIA INSTALACIONES SANITARIAS • Código Colombiano de Fontanería. Norma Técnica Colombiana NTC 1500 • AGUA. Instalaciones sanitarias en los edificios. Luis A. Lopez • Diseño de instalaciones hidrosanitarias y de gas para edificaciones • Manuales tecnicos PAVCO
