Consumiveis

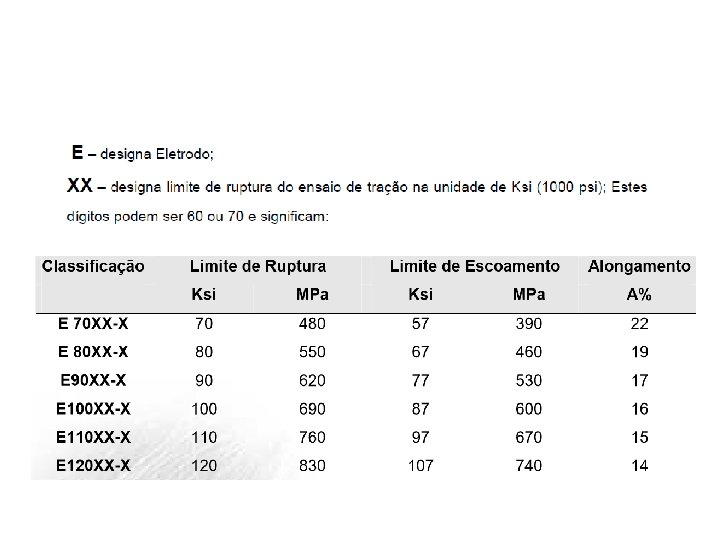

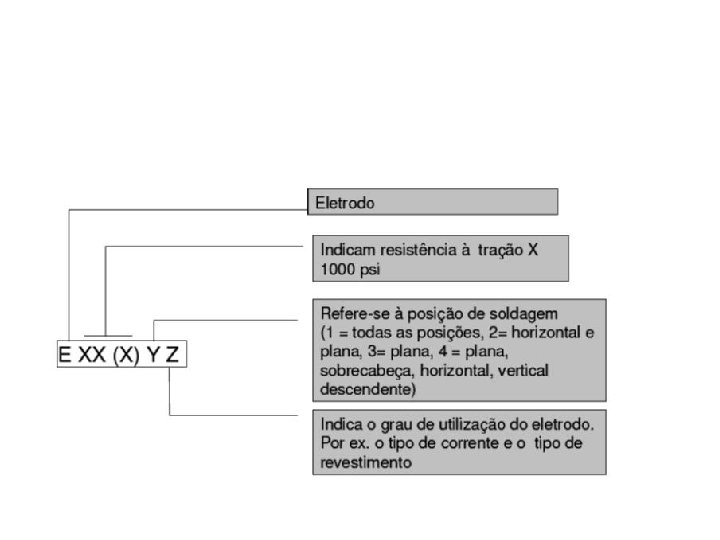

• Classificação dos eletrodos revestidos – Para os eletrodos de aço carbono, a classificação utiliza 4 ou 5 algarismos precedidos da letra E, onde: – E significa eletrodo. – Os primeiros dois (ou três) algarismos se referem à tração mínima exigida e é dado em mil libras por polegada quadrada (ksi). – O terceiro (ou quarto) algarismo se refere à posição de soldagem, – O último para os eletrodos de aço carbono indica o tipo de revestimento, corrente e polaridade.

• Para os aços de baixa liga, a classificação AWS coloca após o último algarismo um hífen, seguido de um conjunto de letras e números, indicando classes de composição química, relativas aos diversos tipos de ligas.

• Penúltimo algarismo – Posições de soldagem: • • 1 todas 2 plana e horizontal 3 plana 4 menos vertical ascendente

4 ou 5 digito 0 1 2 3 4 5 6 7 8 Tipo de corrente CC CA/CC CA/CC Polaridade + + - +e- + + - + Penetração Grande Baixa Média Grande Média Revestimento Celulósico Rutílico Básico / Rutílico Ácido Básico

• Para aços carbono de baixa liga • EXXXX-XX, Os dois ultimos digitos correspondem a:

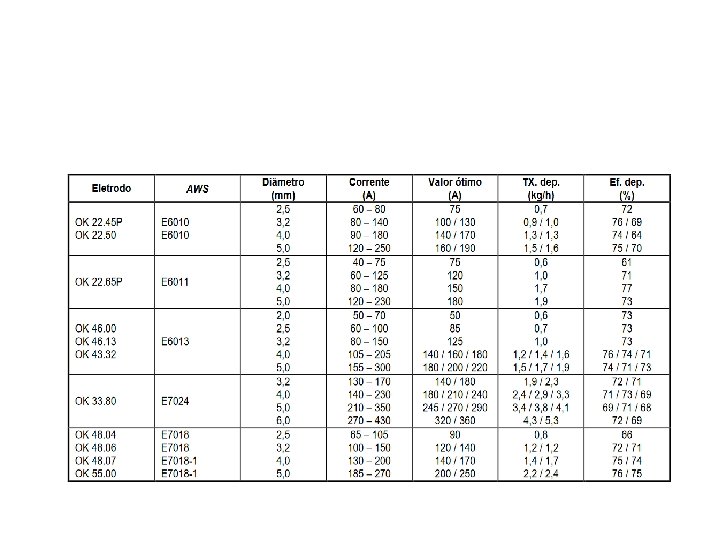

• Corrente de soldagem em função do diâmetro do eletrodo • Ou ainda de forma grosseira, através das seguintes equações:

• Temperatura de ressecagem • Temperatura de manutenção

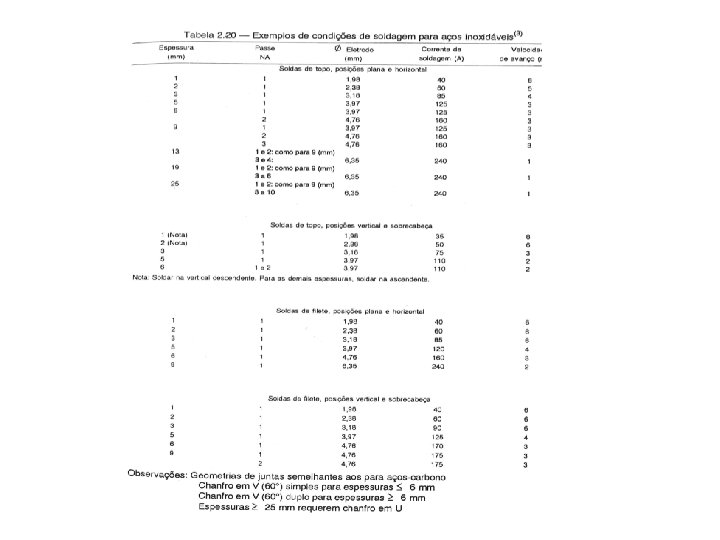

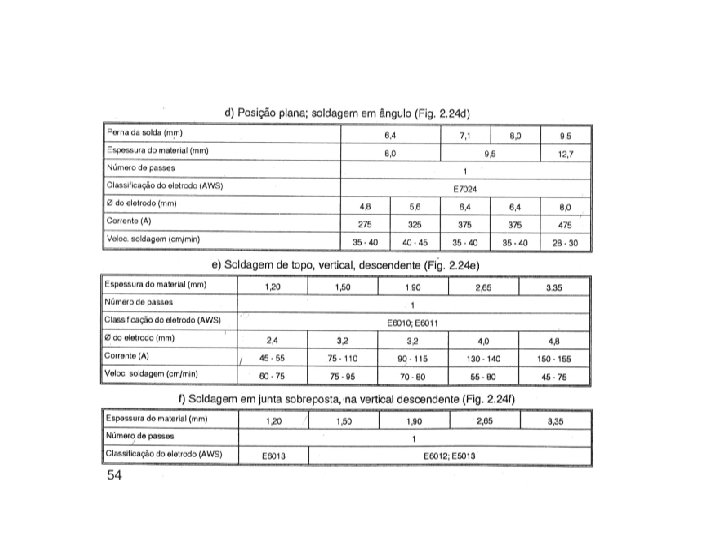

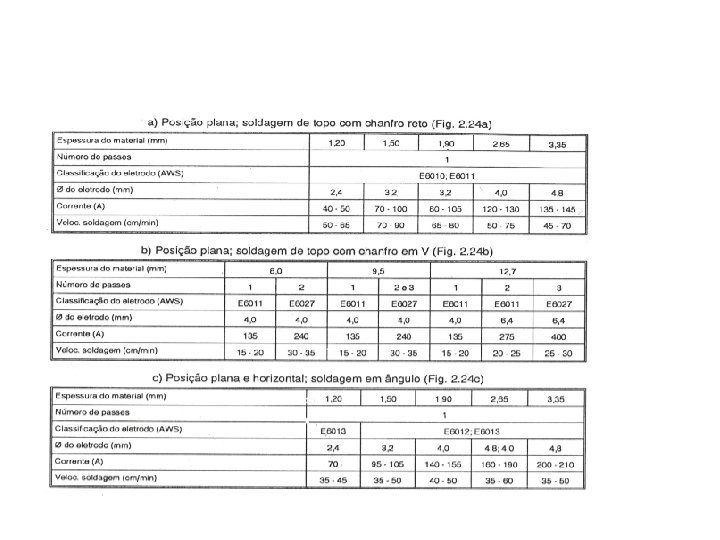

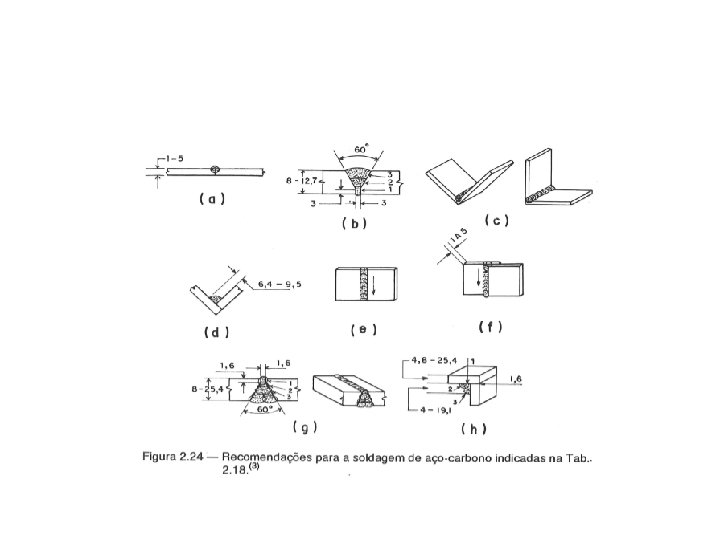

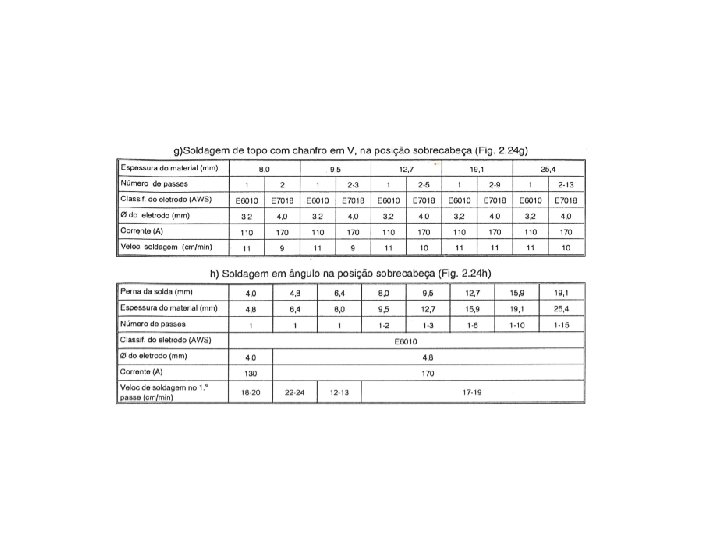

• Um diâmetro de eletrodo para uma dada espessura de chapa deve ser escolhido. A tabela dá a guia para escolha de diâmetros de eletrodos para soldagens em juntas de topo em chapas de aço.

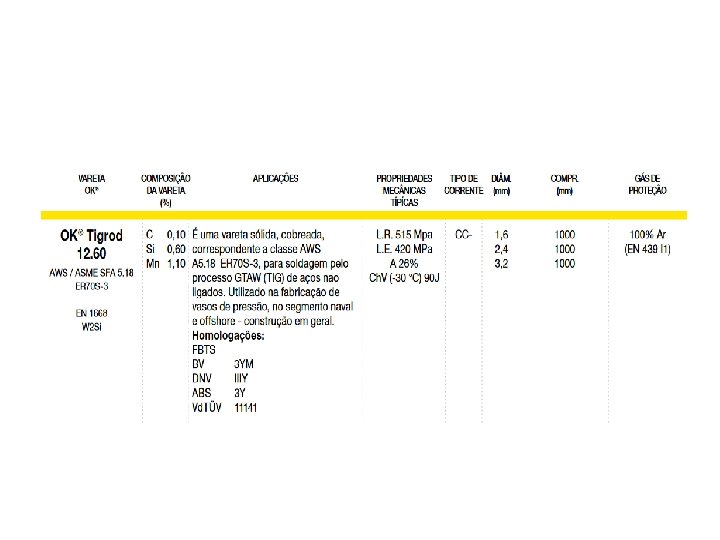

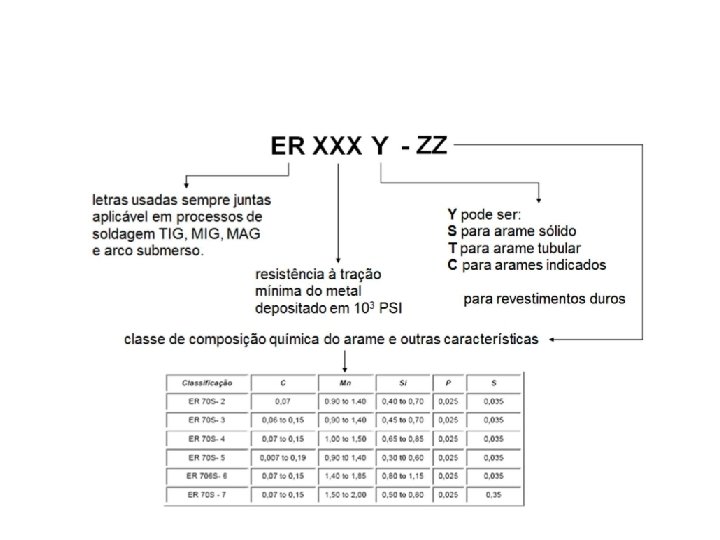

• Especificação para arame solido – As normas AWS adotam o seguinte formato para arames utilizados em processos de soldagem TIG, MAG e arco submerso

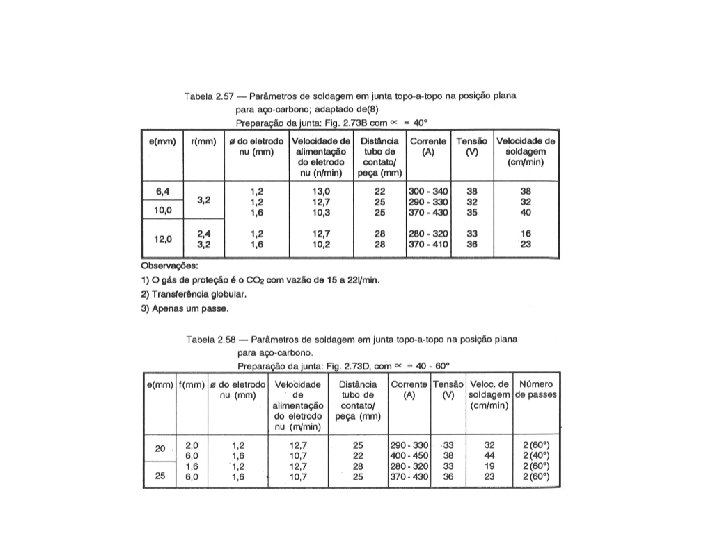

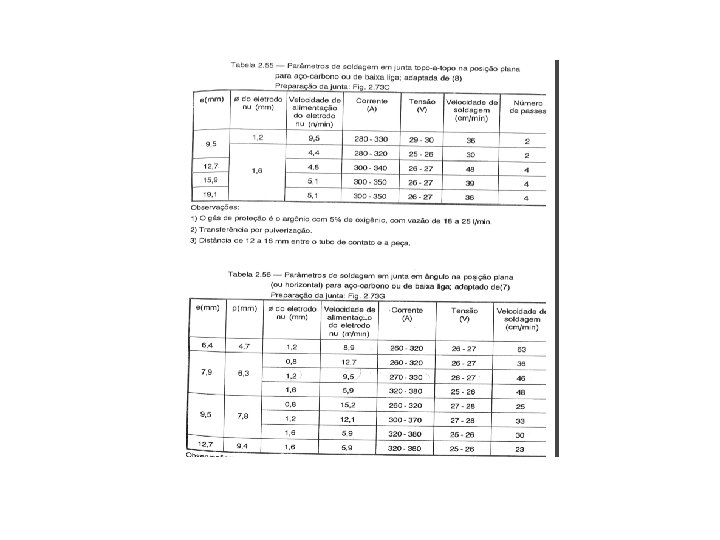

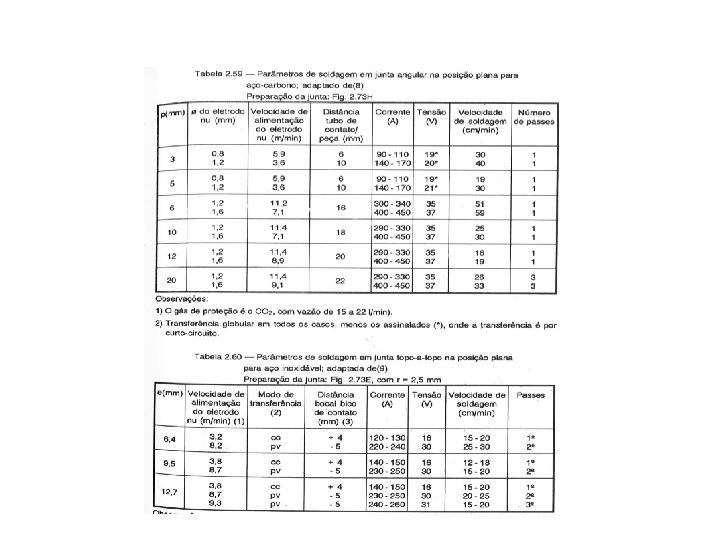

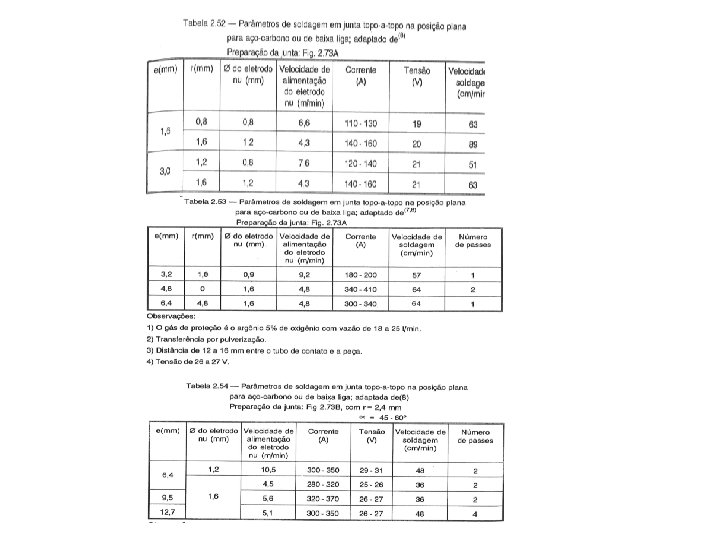

• Faixa de corrente em função do diâmetro do material
