Construire un diagramme ombrothermique ou climatogramme afin de
Construire un diagramme ombrothermique* (* ou climatogramme) …afin de déterminer le climat d’une région. © BISIAU J-P (2005)
Les données climatiques… • Les données climatiques se présentent sous la forme d’un tableau qui fournit : • les 12 températures moyennes mensuelles ainsi que • les 12 hauteurs totales mensuelles des précipitations de la station météo considérée.
En outre… • Chaque tableau est accompagné des coordonnées de la station en… • altitude • latitude et… • longitude
Exemple: Miami (Floride): altitude 8 m, 25° 48’ Nord et 80° 12’ Ouest J F M A M J J A S O N D °C 19. 7 20. 0 21. 8 23. 2 25. 2 26. 8 27. 6 27. 8 27. 2 25. 3 22. 6 20. 3 mm 63 50 54 79 155 177 136 154 215 210 75 42
Et vous ? Il vous incombera de calculer: • La température moyenne annuelle et… • Le total des précipitations annuelles.
Étape 1 • Porter en abscisses les 12 mois de l’année • Soit une échelle de 1 cm par mois… • Centrer l’initiale des mois sur chacun des segments de 1 cm. Temps (mois)
Étape 2 • Porter en ordonnées, Température (°C) 20°C 10°C • à gauche, les températures moyennes mensuelles Soit une échelle de 1 cm pour 10° C (donc 1 mm pour 1° C)
NOTA BENE: • Si vous devez représenter des températures négatives, n’oubliez pas de prévoir, à la même échelle, l’espace disponible en dessous de 0° C
Étape 3 • Placez les 12 points • représentant les températures moyennes mensuelles Et joignez-les par un trait rouge
Étape 4 • Préparons maintenant Précipitations (mm) • l’axe (vertical) des précipitations: Sa place est tout naturellement à droite (puisque les températures occupent déjà l’axe gauche): traçons-le

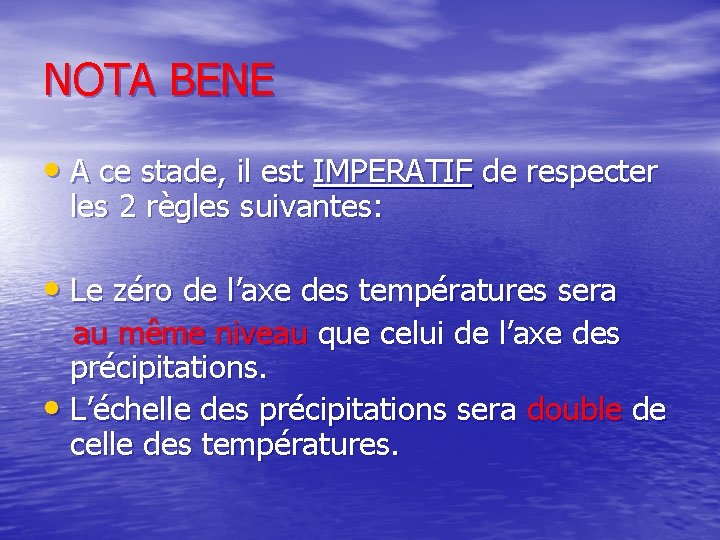

NOTA BENE • A ce stade, il est IMPERATIF de respecter les 2 règles suivantes: • Le zéro de l’axe des températures sera au même niveau que celui de l’axe des précipitations. • L’échelle des précipitations sera double de celle des températures.
10°C O°C Échelle double Même niveau 20 mm • Le non-respect des deux précédentes règles rendra caduque l’exploitation du diagramme !!!
Étape 5 • Construire le graphique • des précipitations, en traçant ici des histogrammes, et de couleur bleue. Ainsi, les deux graphiques, bien que superposés, ne pourront être confondus: ils n’ont ni la même forme ni la même couleur.
Exploitation • Avant de tirer des conclusions, explicitons quelques notions importantes: définissons • mois sec • mois humide • mois froid et… • amplitude thermique
MOIS SEC • Là où les histogrammes restent sous la courbe des températures, on a un mois sec. températures précipitations
MOIS HUMIDE • Par contre, là où les histogrammes dépassent la courbe des températures, on a un mois humide.
MOIS FROID • Un mois froid, on le Températures positives 0°C Températures négatives devine aisément, est un mois dont la température moyenne reste sous les 0° C.
AMPLITUDE • L’amplitude thermique • est la différence entre la température maximale et la température minimale. Attention au calcul lorsque l’une est positive et l’autre négative ! maximum amplitude minimum
Et maintenant… ? • Le diagramme achevé va être exploité en vue de déterminer le climat de la station. • Pour cela, nous utiliserons le tableau de la diapositive suivante. • Nous y progresserons, depuis la première colonne de gauche, vers la dernière colonne, à droite, qui contient la réponse cherchée.
Classification des climats Température moyenne annuelle Amplitude thermique Précipitations totales Nombre de mois secs CLIMAT >20°C < 5°C > 5°C … >1500 mm … >3 > 10 équatorial De 3 à 5 mois en été méditerranéen … … tempéré … … désertique froid De 15 à 20°C De 0 à 15°C < 0°C < 20°C > 20°C … … … > 500 mm De 250 à 500 mm > 20°C < 250 mm … … tropical désertique chaud continental polaire
Fin
